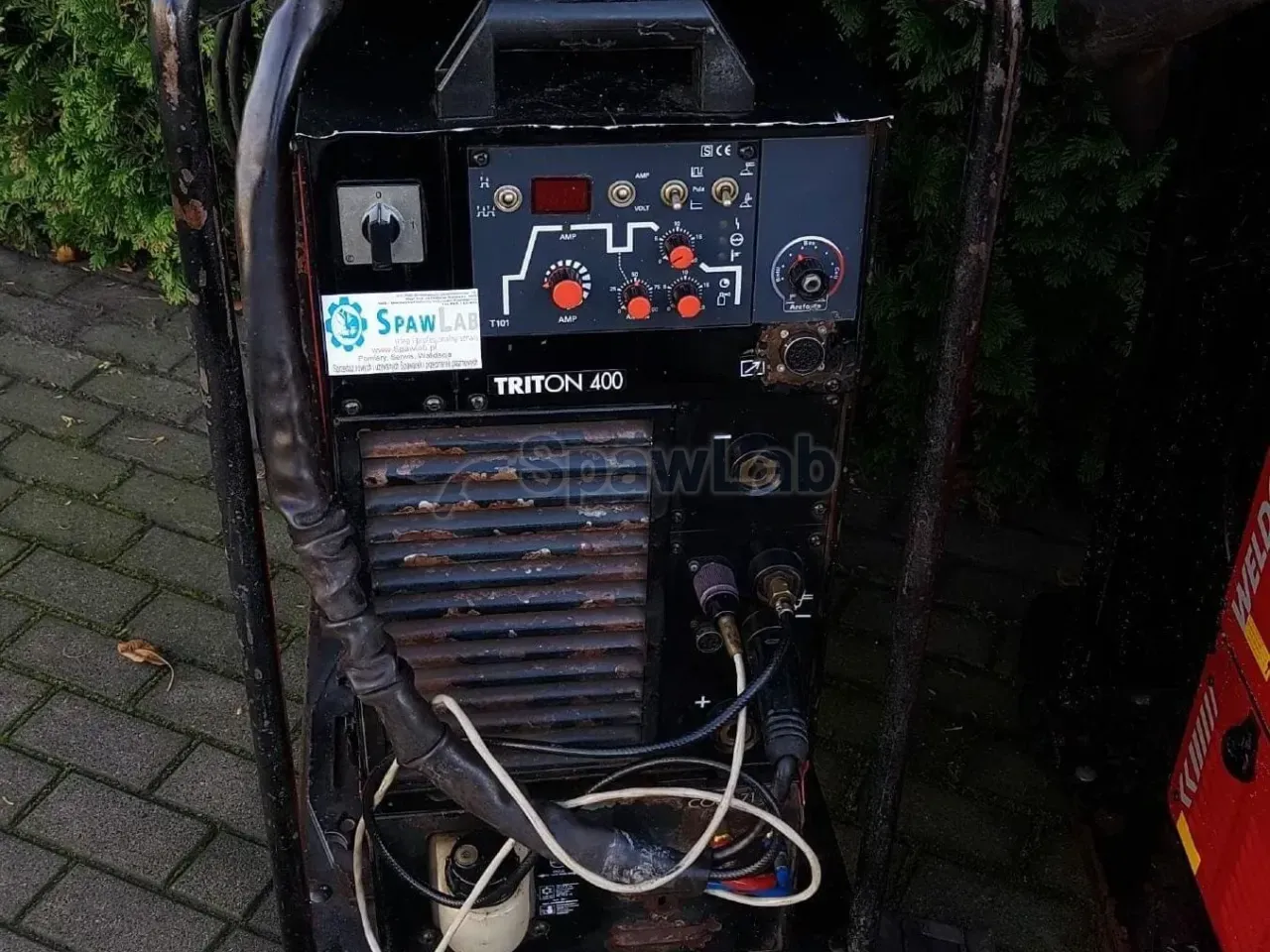

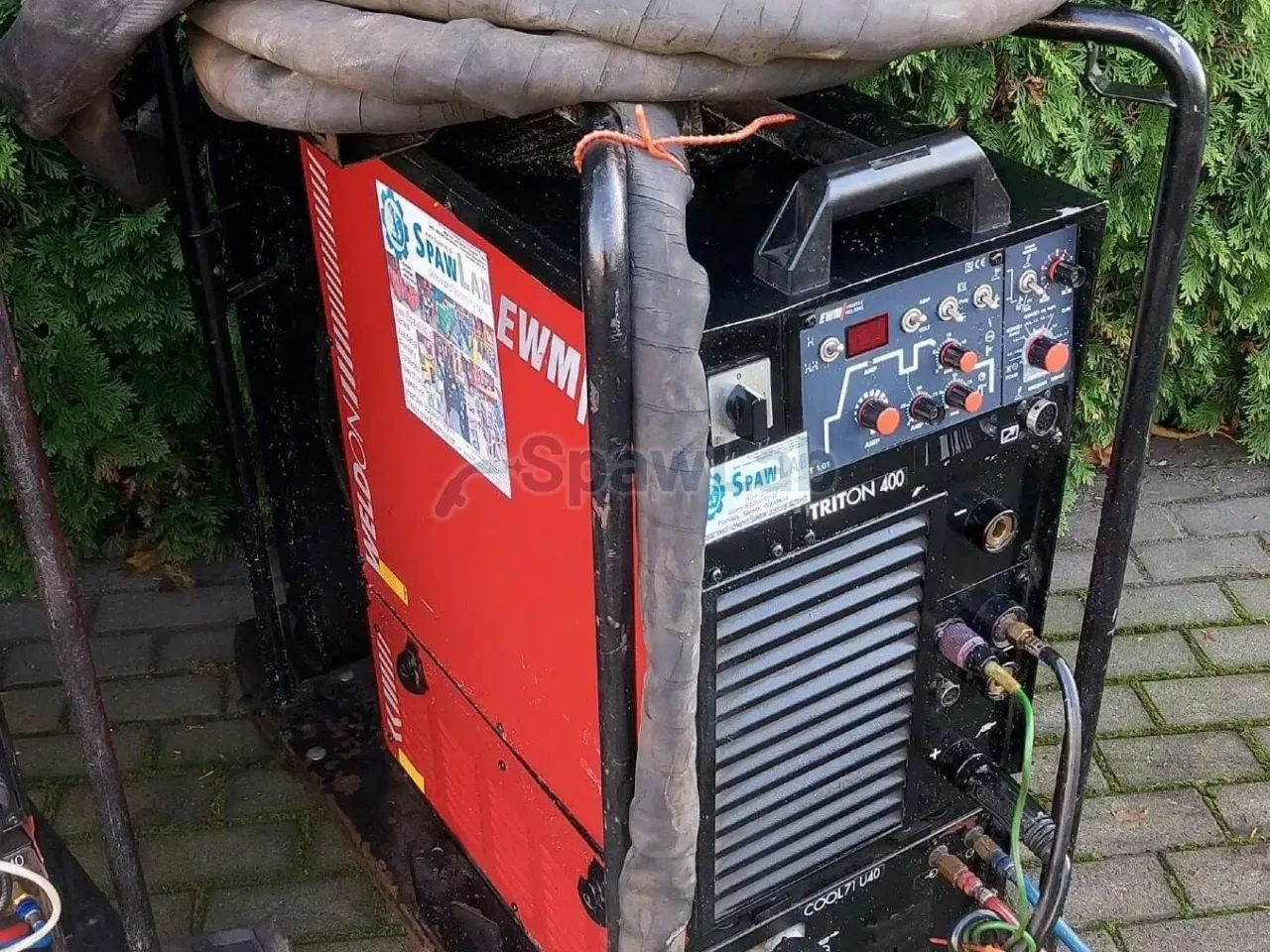

Die EWM Triton 400 ist eine WIG-Inverter-Stromquelle auf Gleichstrom mit Puls, versorgt aus einem Netz mit 400 V dreiphasig. Sie gibt 400 A bei 40 % Einschaltdauer und 300 A bei 100 % ab, und den Brenner kühlt Flüssigkeit. Das Set wiegt 250 kg und fährt auf einem Fahrwagen zusammen mit dem Kühlgerät.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für den Dauerbetrieb an dickeren Teilen. Der Strom von 300 A bei 100 % Einschaltdauer bedeutet Schweißen ohne Pausen, die die Temperatur erzwingt, und 400 A bei 40 % geben Reserve bei dickwandigen Behältern und bei Durchschweißungen. Die Abnehmer sind Betriebe, die Behälter und Rohrleitungen fertigen, Konstruktionen aus hochlegierten Stählen, Werften sowie Montagefirmen, die an technisch streng geführten Aufträgen arbeiten.
Die zweite Eigenschaft dieses Sets ist die Reichweite. Der Brenner vom Typ 18 hat eine Länge von 20 bis 30 m, der Schweißer geht also in einen Behälter hinein oder steigt auf die Konstruktion, während die Stromquelle am Anschlusspunkt steht. Bei einer Maschine mit 250 kg ist das eine echte Zeitersparnis, denn Sie rollen sie nicht für jede Verbindung durch die Halle. Ein so langes flüssigkeitsgekühltes Paket verlangt eine leistungsfähige Pumpe, die das Gerät serienmäßig hat.
Der dritte Bereich ist die Genauigkeit. Die HF-Zündung startet den Lichtbogen ohne Berührung der Elektrode, in der Naht gibt es also keine Wolframeinschlüsse, und das zählt in der Lebensmittel- und Chemieindustrie. Der Puls ordnet die Menge der in den Werkstoff eingebrachten Wärme, verengt die Wärmeeinflusszone und hilft, das Schmelzbad in senkrechten Lagen und über Kopf zu halten, wo flüssiges Metall abfließen will. Eine schmalere Wärmeeinflusszone bedeutet auch, dass die Korrosionsbeständigkeit hochlegierter Stähle erhalten bleibt, und eine regelmäßige Schuppung an der Naht spart oft das Schleifen. Bei Rohren, die mit Durchstrahlung geprüft werden, zählen Wiederholbarkeit und das Fehlen innerer Fehler, und für solche Aufträge ist dieser Lichtbogen vorbereitet. Die Maschine schweißt auch mit umhüllter Elektrode, nach dem Umstecken der Kabel machen Sie damit also eine Ausbesserung oder eine Montage ohne Gas.
Funktionen und Ausstattung
- Inverter-Stromquelle mit digitaler Kontrolle der Parameter: Das System reagiert schnell auf Änderungen im Lichtbogen, dadurch bleibt der Lichtbogen auch bei niedrigen Stromstärken gebündelt, und die Maschine verträgt Spannungsschwankungen im Netz der Halle, wo daneben andere Verbraucher arbeiten. Eine weiche Kennlinie erleichtert das Führen des Schmelzbads in Zwangslagen, und ein Inverter nimmt aus dem Netz weniger auf als eine Transformator-Stromquelle mit ähnlicher Leistung.
- HF-Zündung: Der Lichtbogen zündet ohne Berührung der Wolframelektrode, die Naht fängt sich also keine Wolframeinschlüsse ein, und der Start ist auch nach einem Wechsel der Elektrode mitten in der Schicht wiederholbar.
- WIG DC Puls: Der Strom wechselt zwischen Spitze und Basis, dadurch schweißen Sie dünne Edelstahlbleche ohne Verzug und ohne Durchbrand, und die Wärmeeinflusszone ist schmaler, was die Korrosionsbeständigkeit hochlegierter Stähle schützt. Bei dickeren Teilen hält die Pulsung das Schmelzbad in senkrechter Lage und über Kopf und begrenzt das Abfließen von flüssigem Metall, und ein stabiler Lichtbogen ermüdet die Augen über die ganze Schicht weniger.

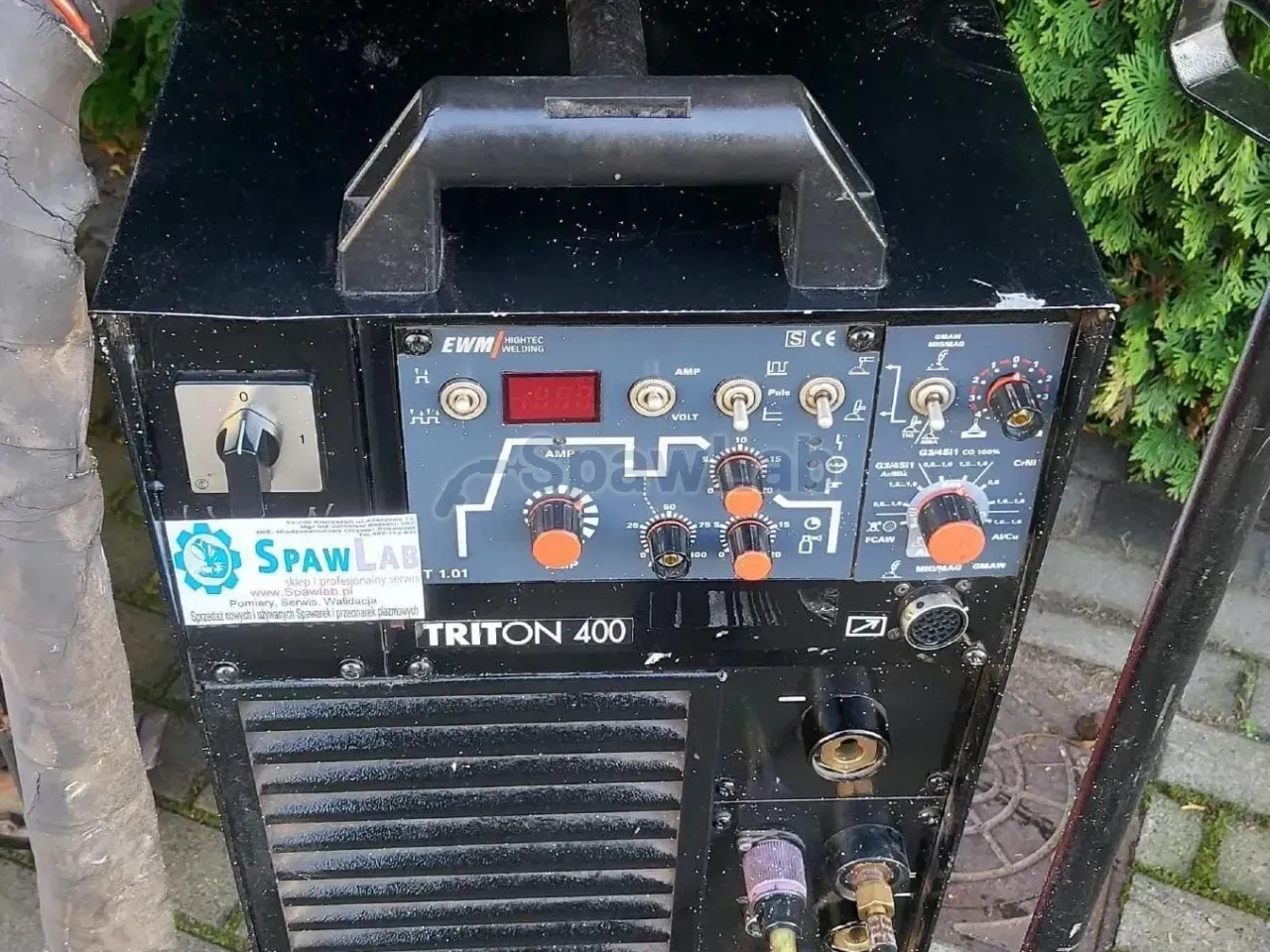

- Am Bedienfeld einstellbare Balance des Pulses: Die Parameter wählen Sie schnell, ohne die Maschine vor der Arbeit lange abzustimmen.
- E-Hand-Betrieb: Nach dem Umstecken der Kabel schweißen Sie mit umhüllter Elektrode, zum Beispiel bei Reparaturen im Gelände oder dort, wo der Wind den Gasschutz wegbläst und das WIG-Verfahren seinen Sinn verliert.
- Flüssigkeitskühlung mit leistungsfähiger Pumpe: Die Flüssigkeit kreist auch in einem Paket mit einer Länge von 30 m und hält die Temperatur des Brenners bei der Arbeit mit 400 A gleich. Eine Pumpe mit dieser Leistung ist hier Bedingung, denn bei einem kürzeren Kreislauf würde ein schwächeres System genügen, eine lange Leitung setzt dem Durchfluss aber mehr Widerstand entgegen.

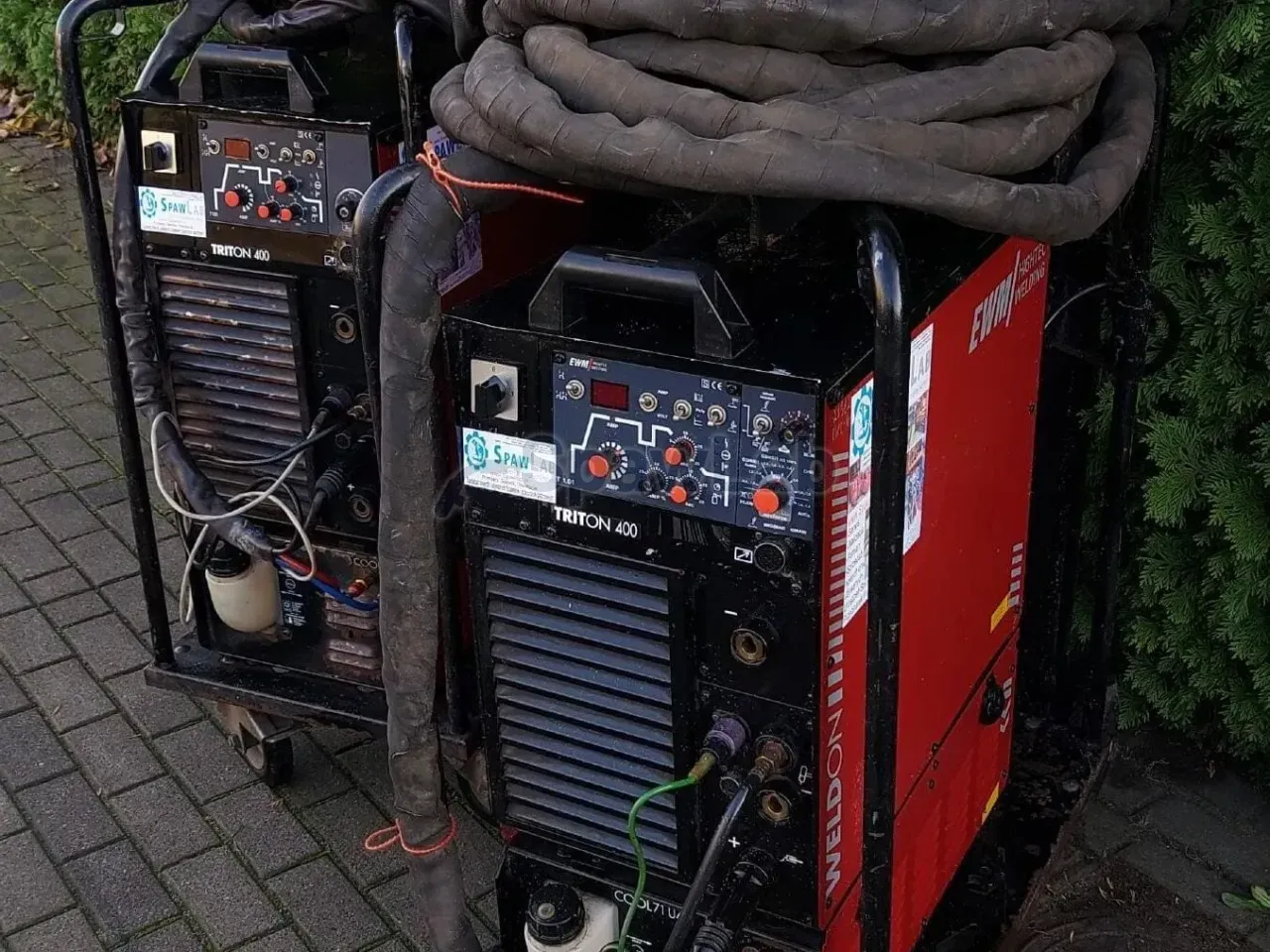

- Brenner vom Typ 18 mit einer Länge von 20 bis 30 m: Reichweite um große Abmessungen herum, im Inneren von Behältern und auf der Konstruktion, ohne die Stromquelle umzustellen. Ein solches Paket senkt auch die Gefahr, die Maschine in engen Durchgängen zu beschädigen, denn die Stromquelle steht an einer sicheren Stelle und über das Objekt geht nur die Leitung.

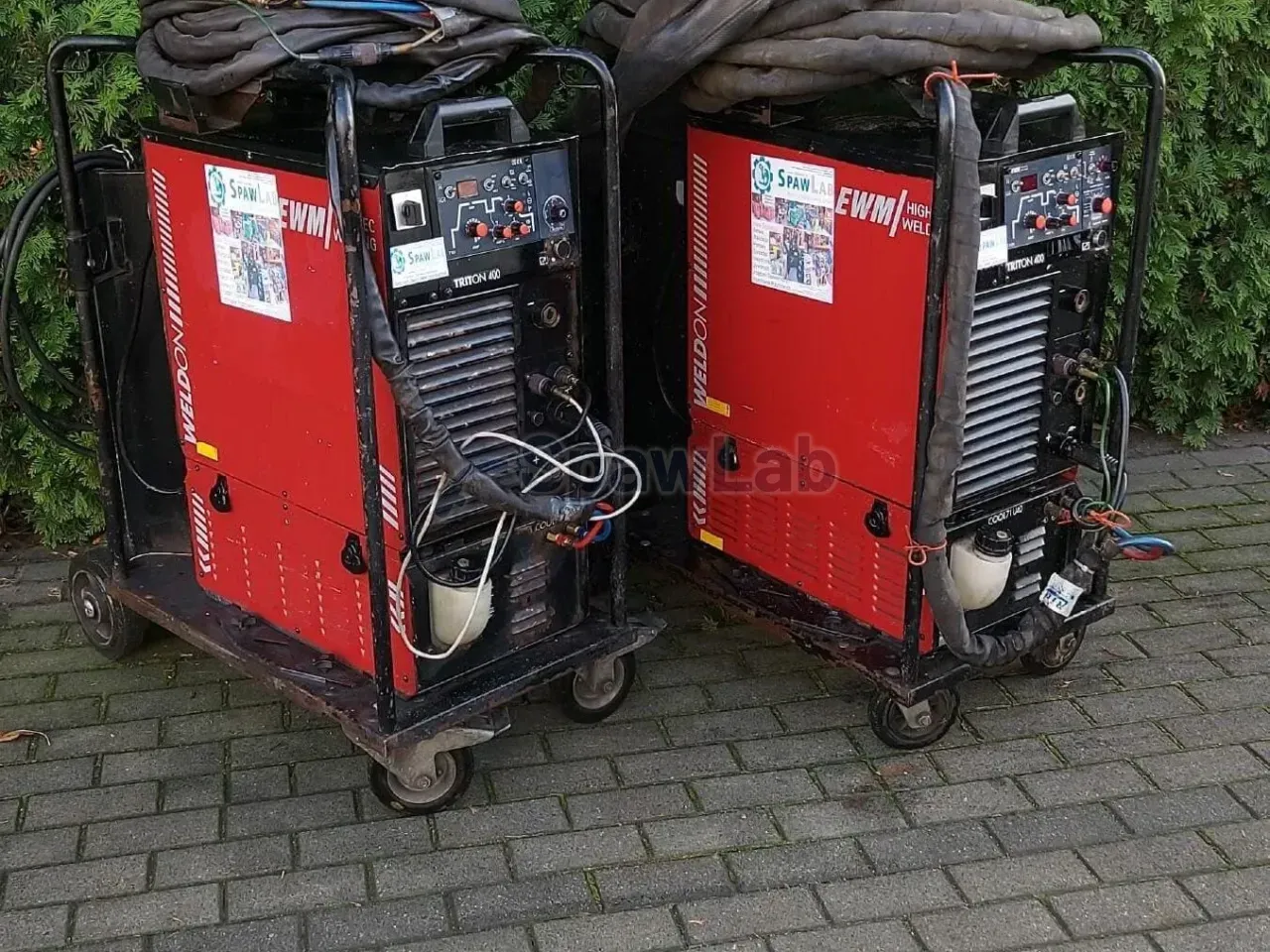

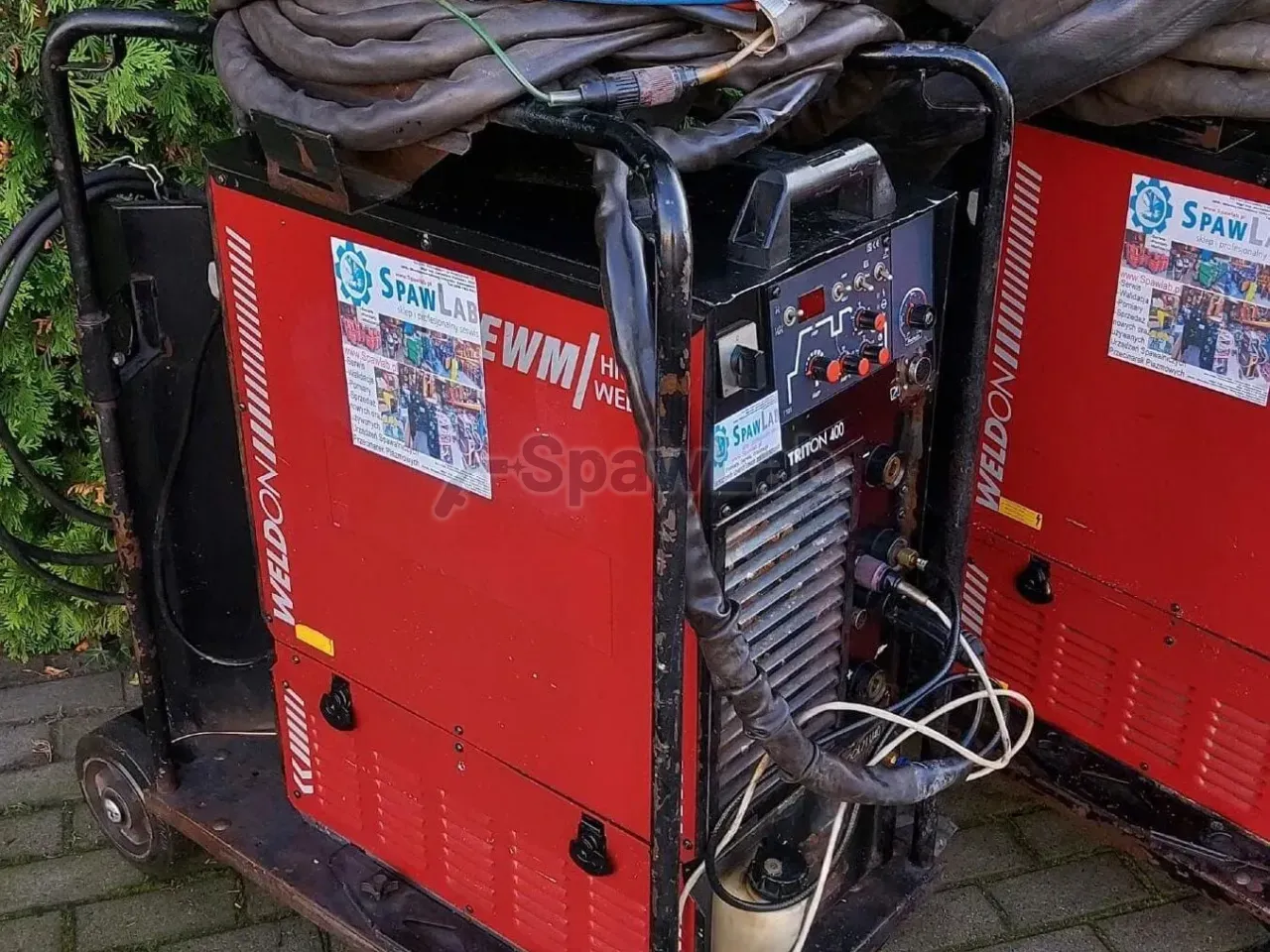

- Transportausführung auf einem Fahrwagen: Stromquelle, Kühlgerät und Leitungen bewegen sich als ein Arbeitsplatz durch die Halle.
Technische Daten
| Marke | EWM |
|---|---|
| Modell | Triton 400 |
| Typ | WIG-Inverter-Stromquelle DC mit Puls |
| Schweißstrom bei 40 % Einschaltdauer | 400 A |
| Schweißstrom bei 100 % Einschaltdauer | 300 A |
| Schweißverfahren | WIG DC, WIG Puls, E-Hand |
| Stromart | DC |
| Netzspannung | 400 V, drei Phasen |
| Kühlung | Flüssigkeit, mit Pumpe |
| Brenner im Set | Typ 18, Länge von 20 bis 30 m, flüssigkeitsgekühlt |
| Gewicht des Sets | 250 kg |
Was Sie bekommen
- Inverter-Stromquelle EWM Triton 400 mit Kühlgerät
- WIG-Brenner vom Typ 18 mit einer Länge von 20 bis 30 m, flüssigkeitsgekühlt, gebraucht
- Transportwagen
Worauf Sie achten sollten
Das Set wiegt 250 kg, für den Transport brauchen Sie also einen Hubwagen oder einen Aufzug, durch die Halle rollen Sie es auf dem eigenen Fahrwagen. Die Versorgung mit 400 V verlangt eine Kraftsteckdose und einen Stromkreis, der auf die Aufnahme bei 400 A ausgelegt ist. Die Stromquelle arbeitet auf Gleichstrom, für Aluminium brauchen Sie eine Maschine mit Wechselstrom. Die HF-Zündung streut Störungen, achten Sie also auf die Nachbarschaft von Steuerungen und numerisch gesteuerten Maschinen.
Der Brenner ist gebraucht, und bei einem Paket mit einer Länge bis 30 m haben Dichtheit des Kreislaufs und Leitfähigkeit der Verbindungen große Bedeutung, sehen Sie sie bei der Abholung zusammen mit den Verschleißteilen an. Ein langes Paket bedeutet auch größere Widerstände im Durchfluss, achten Sie also auf Stand und Qualität der Flüssigkeit im Kühlgerät.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
