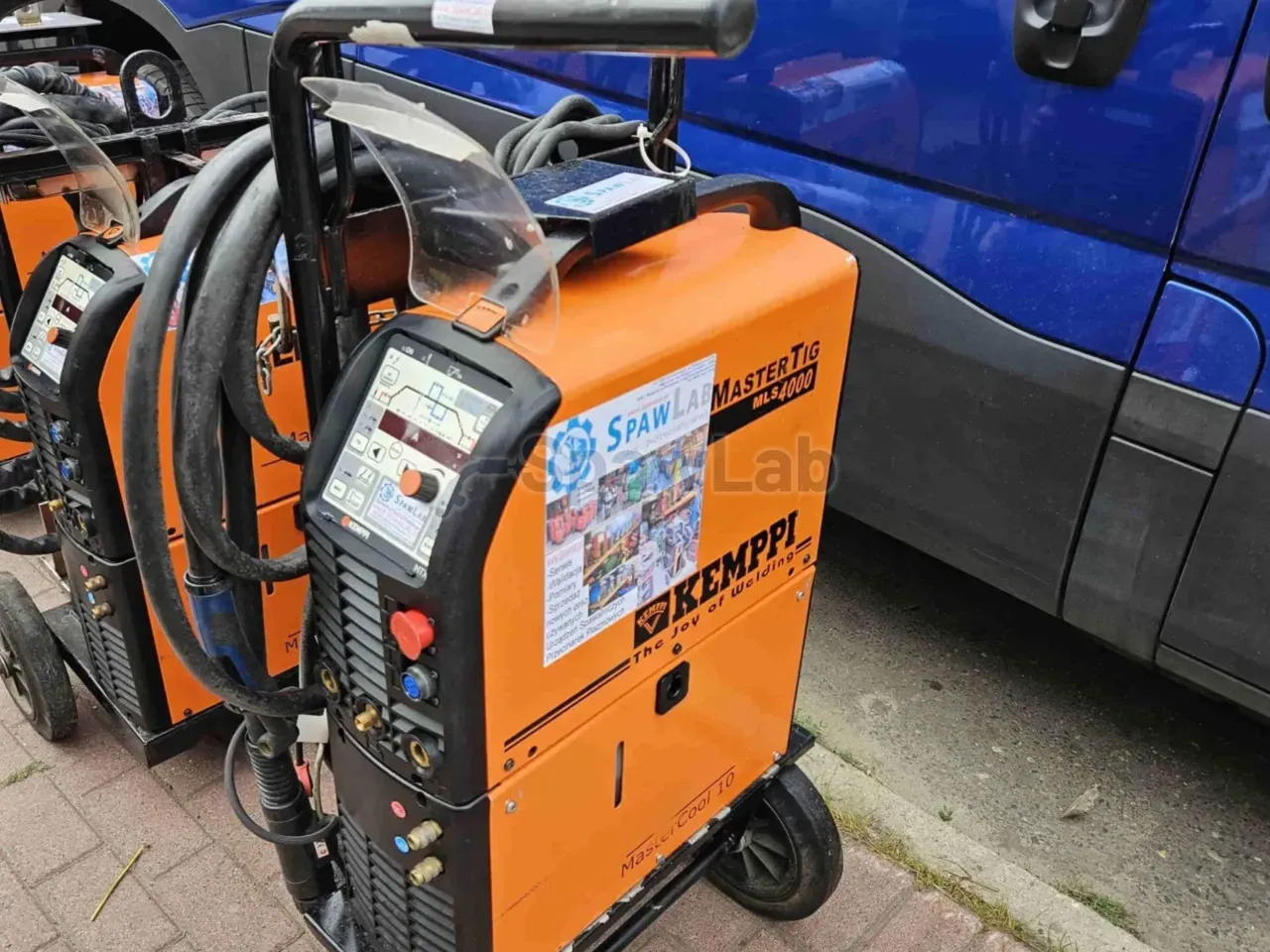

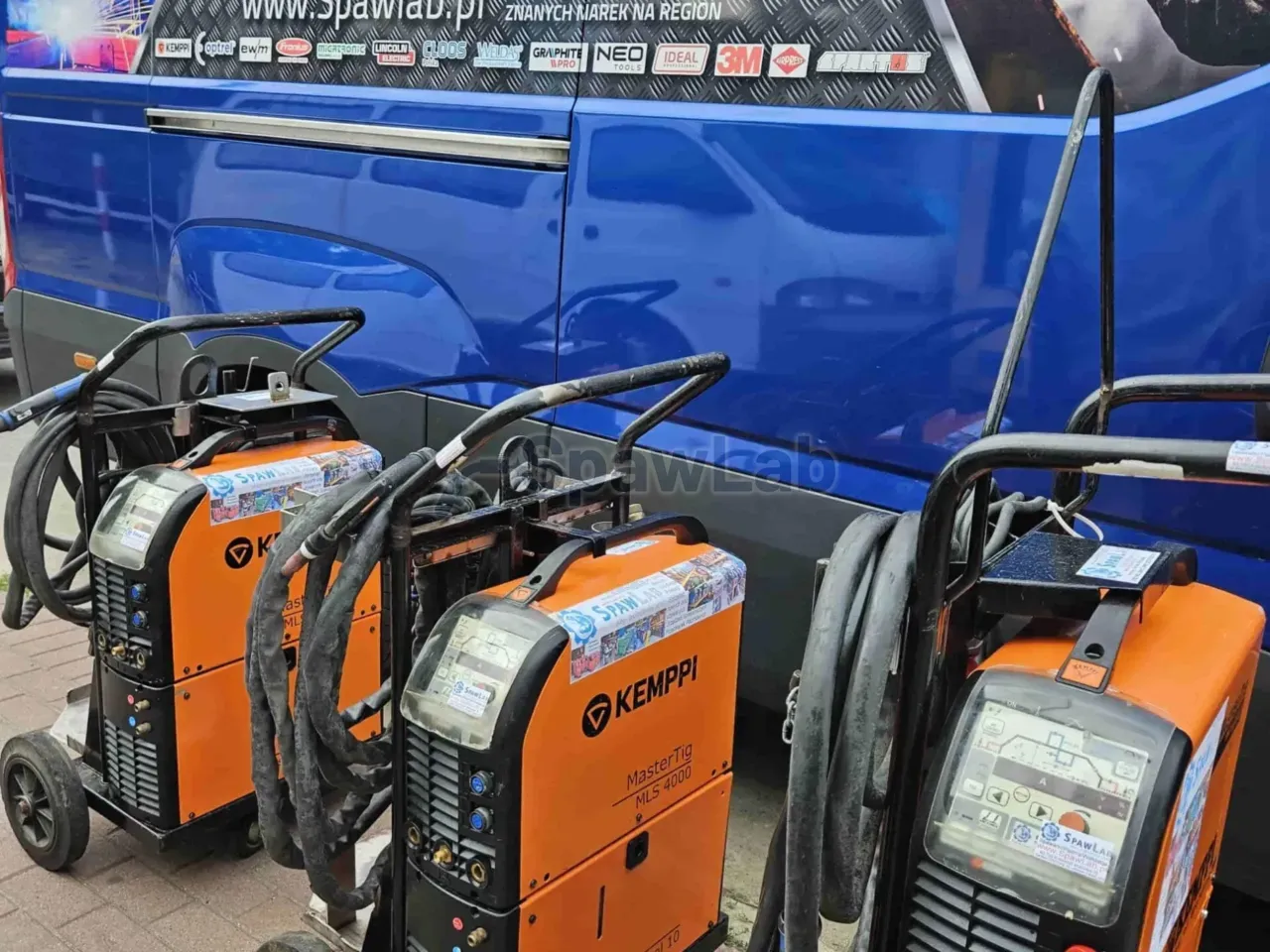

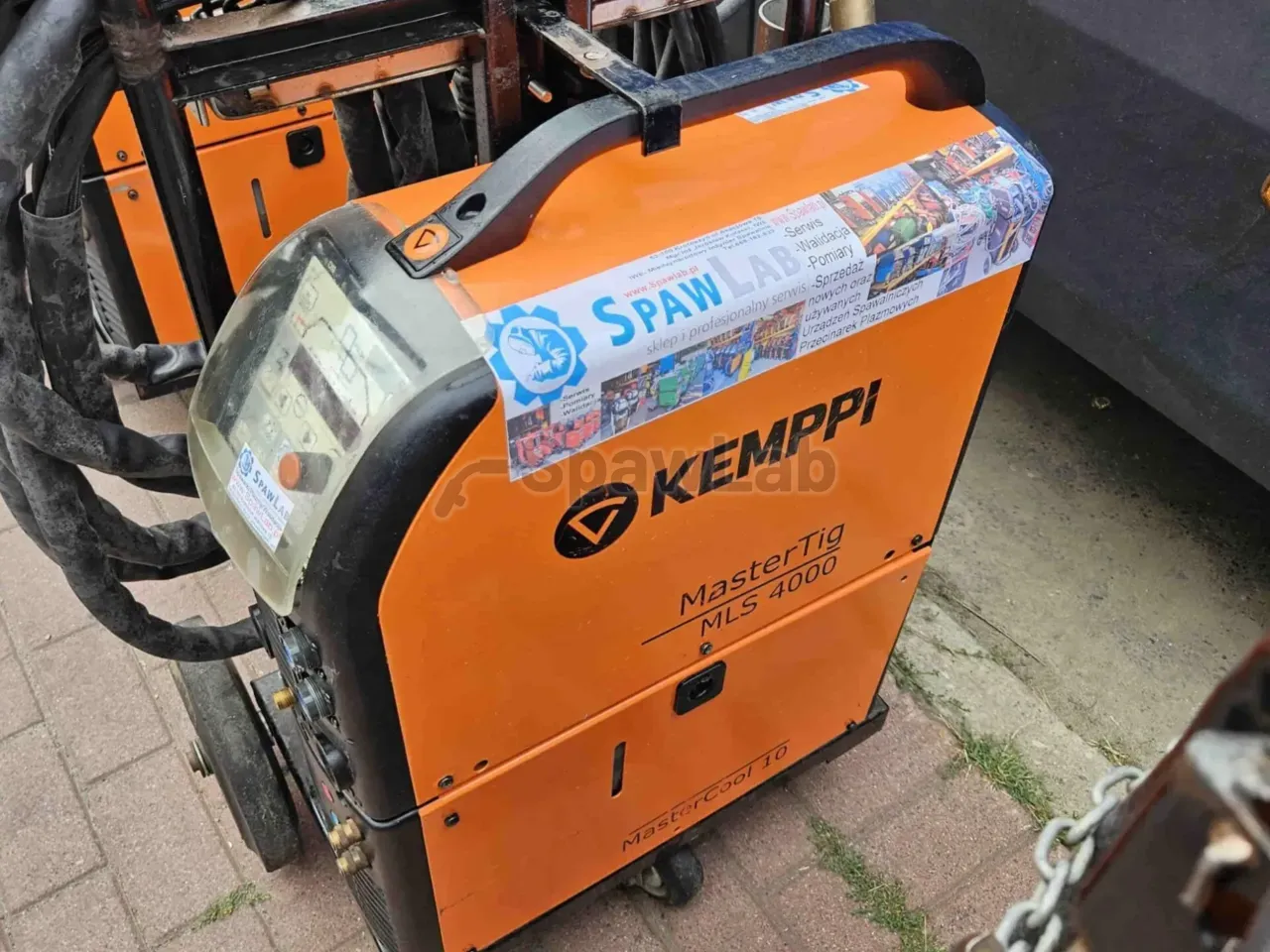

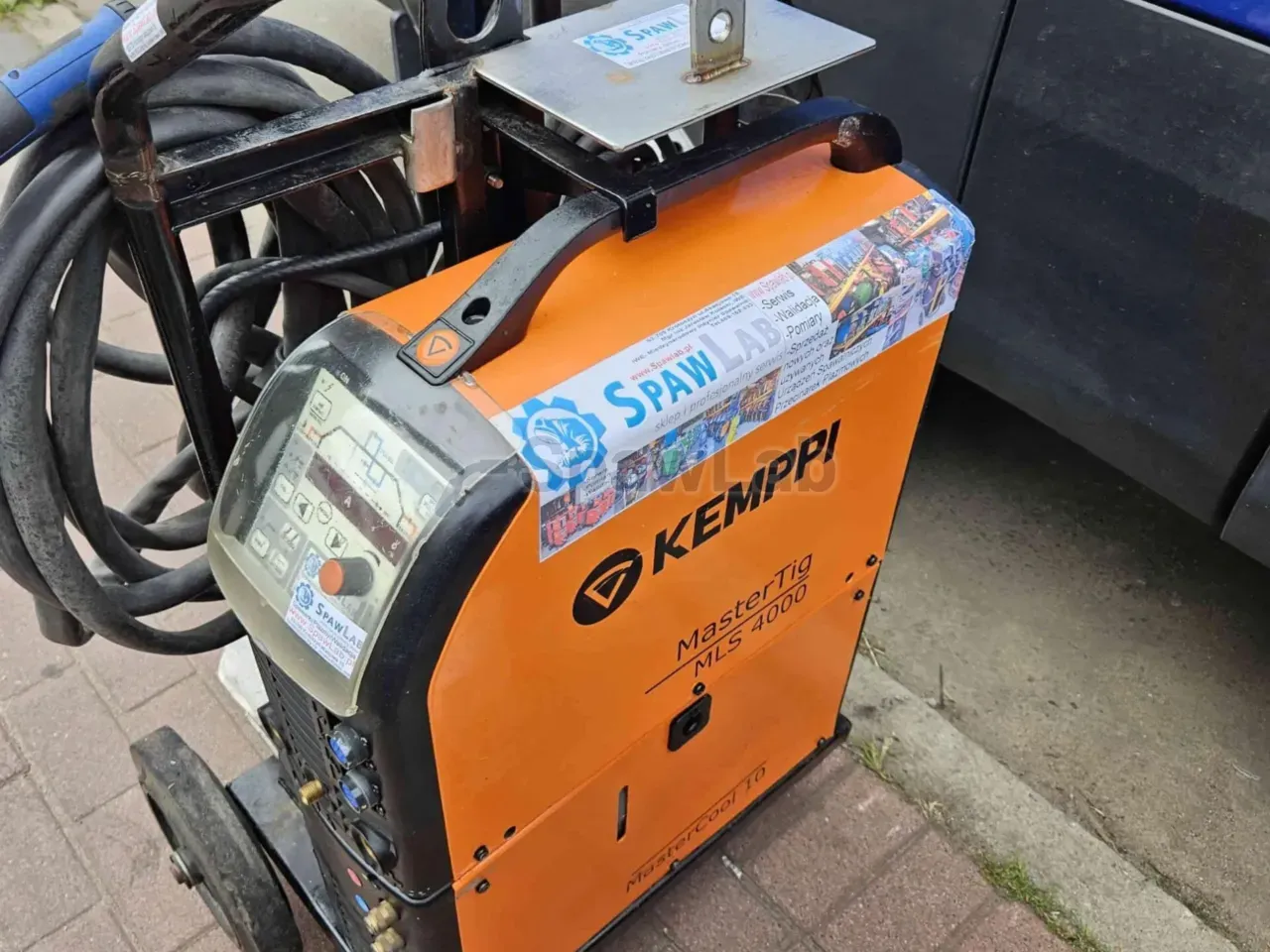

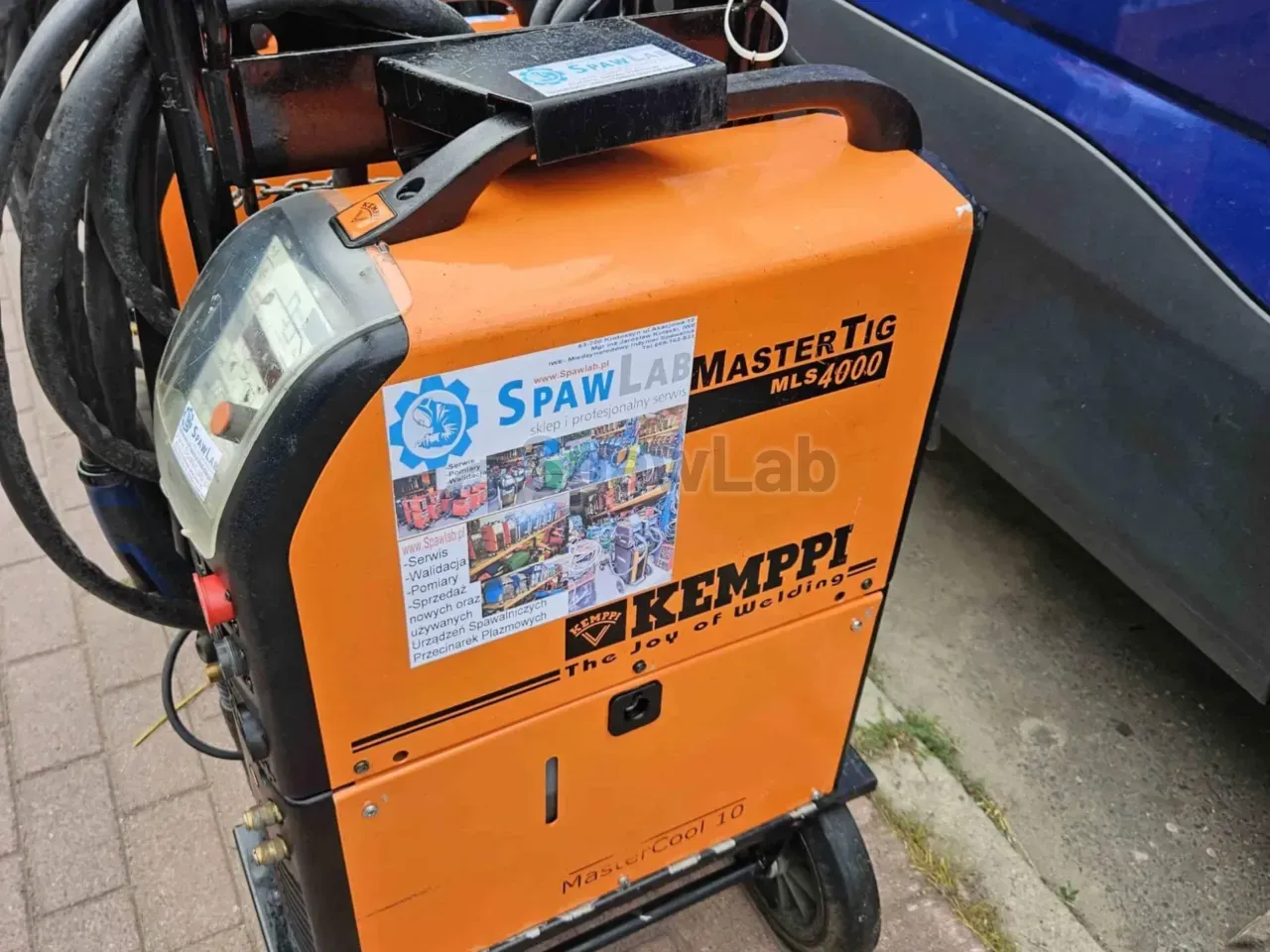

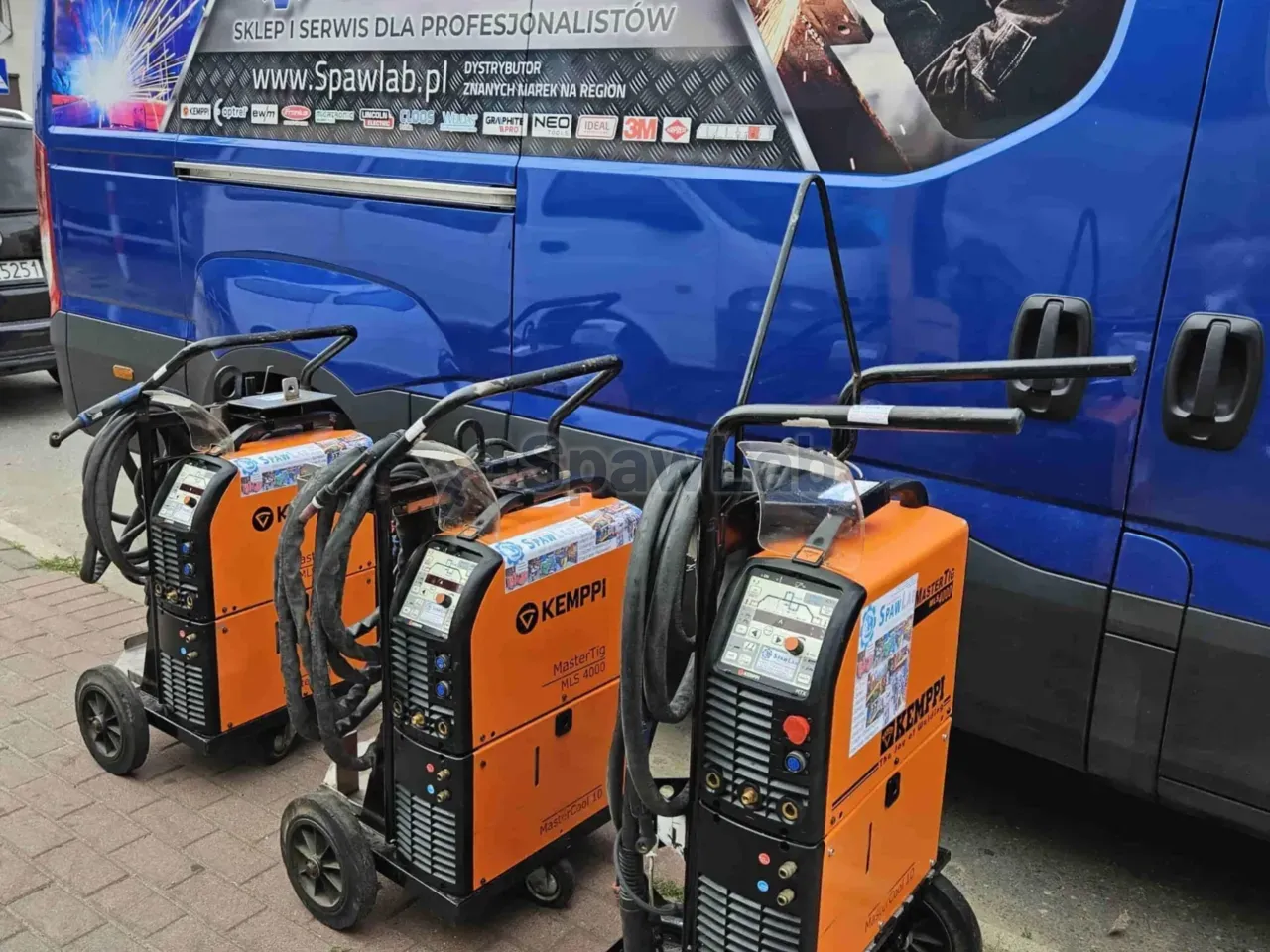

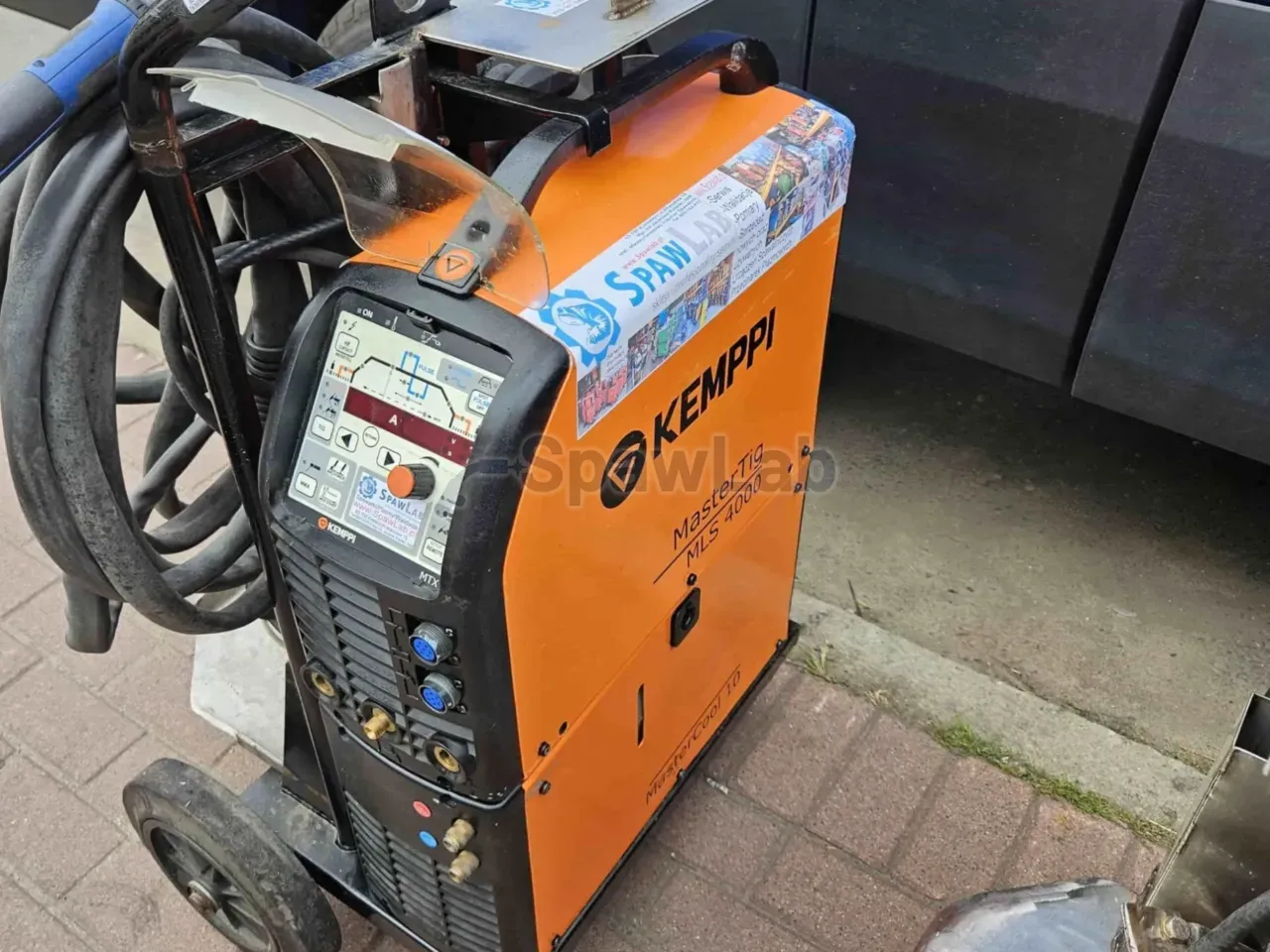

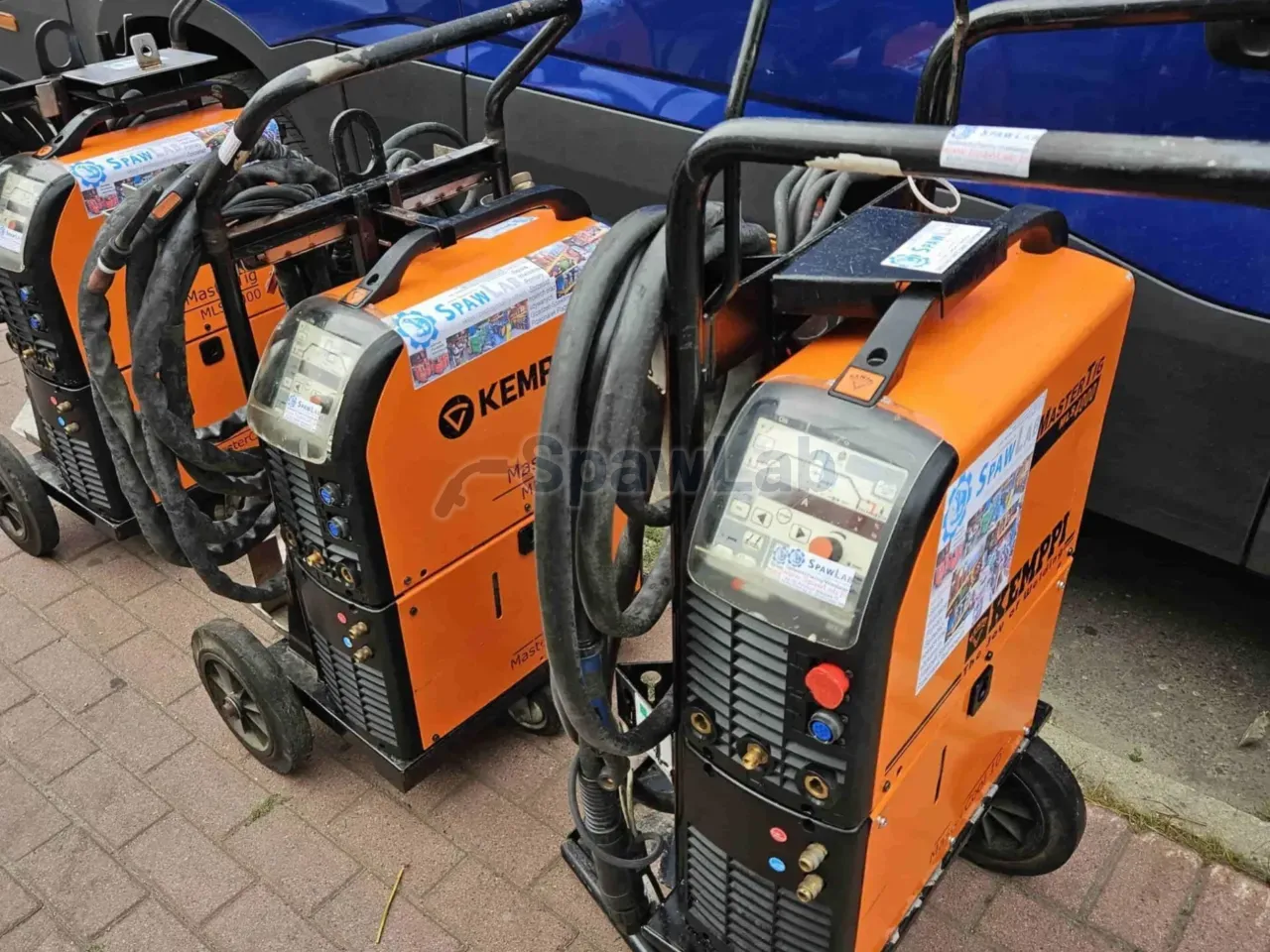

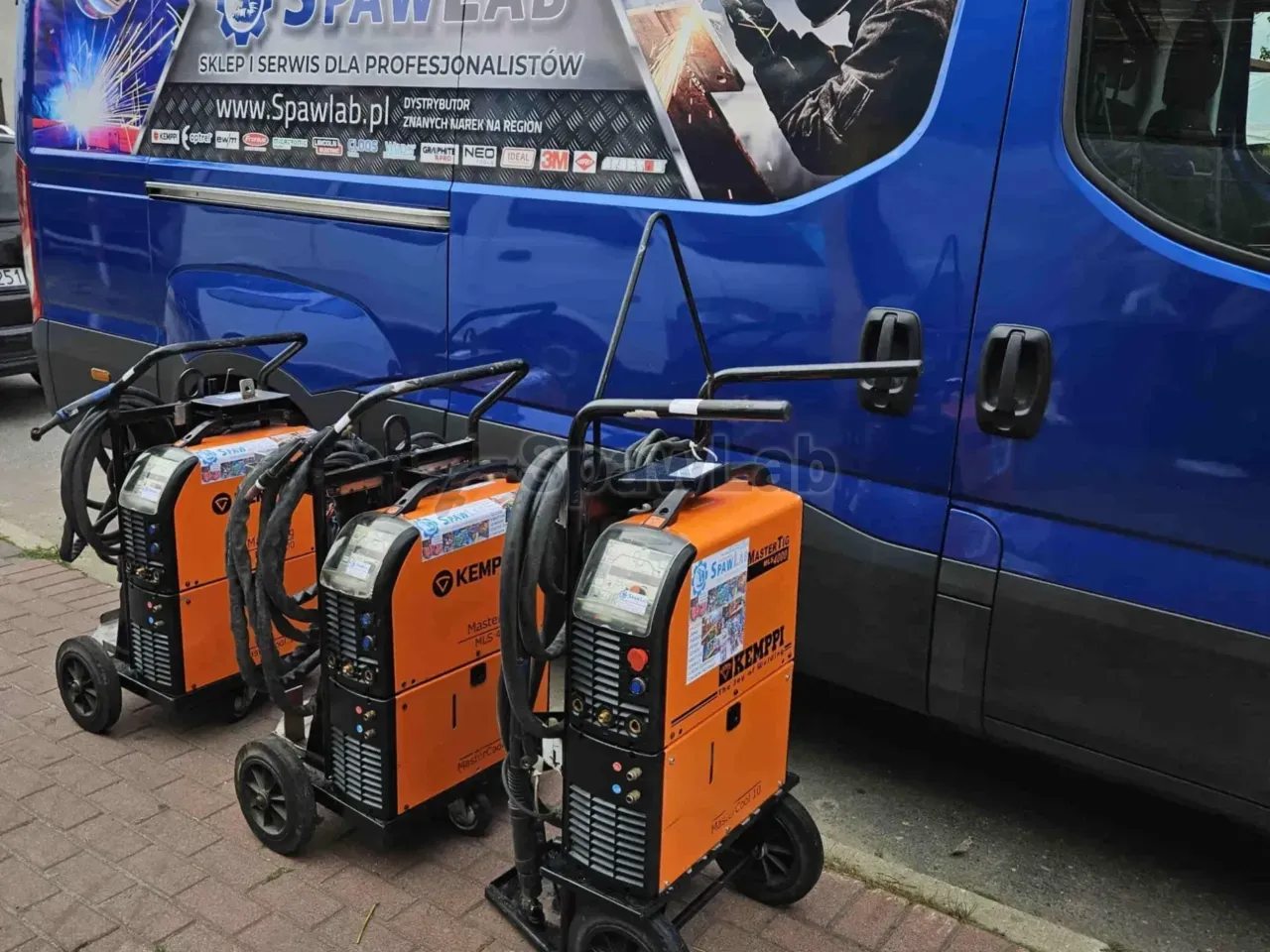

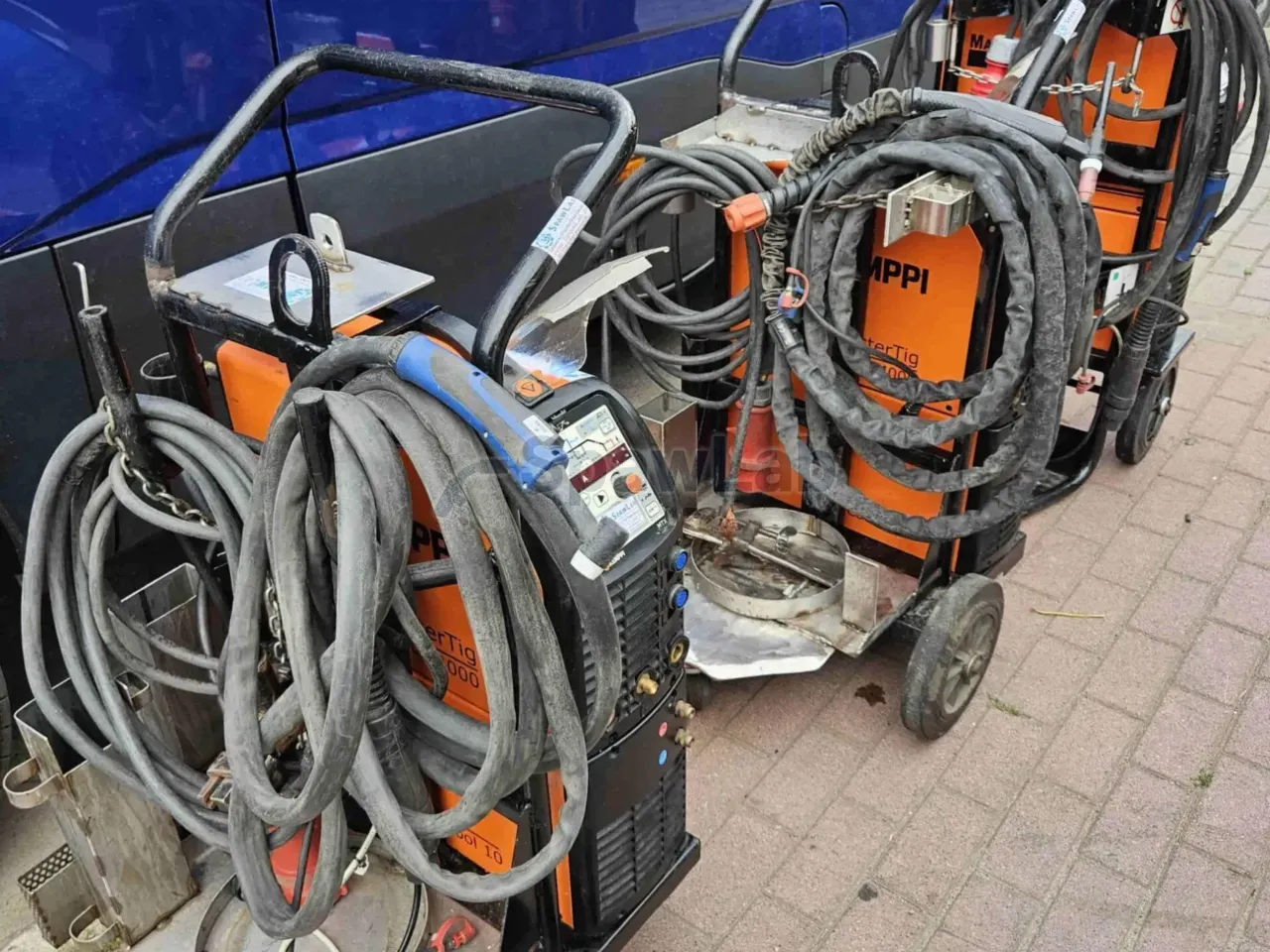

Kemppi MasterTig 4000 MLS ist eine Inverter-Stromquelle für WIG mit Gleichstrom, mit E-Hand-Betrieb. Der Strom reicht bis 400 A, die Einschaltdauer bei 40 °C beträgt 400 A bei 30%, 310 A bei 60% und 285 A bei 100%. Die Versorgung ist 400 V dreiphasig mit einer Toleranz von 10%, das Gehäuse hat die Schutzart IP23S.
Wofür diese Maschine gedacht ist
Diese Stromquelle ist für Kohlenstoffstähle und Edelstähle in der industriellen Fertigung gedacht. Die Reserve von 400 A erlaubt Arbeit an Prozessanlagen, Behältern und Reaktoren aus Edelstahl, an Wärmetauschern und Kesselrohren in der Energiewirtschaft sowie an Rohrleitungen im Schiffbau. Ein stabiler Lichtbogen bei sehr niedrigen Strömen ordnet das Schweißen dünner Rohre, und der obere Bereich zieht dickere Wände. Aluminium schweißen Sie mit diesem Modell nicht, denn am Ausgang liegt ausschließlich Gleichstrom, für Leichtmetalle brauchen Sie eine AC/DC-Stromquelle.
Die Konstruktion beruht auf einem Inverter mit IGBT-Transistoren. Die hohe Schaltfrequenz senkt die Verluste und die Abmessungen des Transformators, und die Steuerung reagiert so schnell auf Änderungen in der Lichtbogensäule, dass der Prozess auch bei Schwankungen der Netzspannung stabil bleibt. Das ICS-Gehäuse führt die Kühlluft ausschließlich über die Kühlkörper der Leistungsblöcke, unter Umgehung der Steuerplatinen, also setzen sich Schleifstaub und Feuchtigkeit nicht auf der Elektronik ab.
Das MLS-System erlaubt den Wechsel des Bedienfelds, zum Beispiel MTM oder MTX, ohne in das Innere der Stromquelle zu gehen. Dadurch passen Sie die Bedienoberfläche an denjenigen an, der an der Maschine arbeitet: von einfachen Stromeinstellungen bis zu Pulsparametern und Kanalspeicher. Der Funktionsumfang hängt also vom Bedienfeld ab, das in einem konkreten Gerät sitzt.
Funktionen und Ausstattung
- Inverter mit IGBT-Transistoren: schnelle Reaktion der Steuerung auf Änderungen im Lichtbogen und geringere Verluste als bei Transformatorbauweisen.
- ICS-Gehäuse, also ein getrenntes Kühlsystem: die Luft geht über die Kühlkörper der Leistungsblöcke und umgeht die Steuerplatinen, was sie vor Staub und Feuchtigkeit schützt.
- Schutzart IP23S: Arbeit außerhalb der Halle, auch bei Regen, der in einem Winkel bis 60 Grad fällt, unter Beibehaltung des Kühlzyklus.
- MLS-System: wechselbare Bedienfelder MTM und MTX ohne Eingriff in die Stromquelle, mit einheitlicher Verbindung zwischen Stromquelle und Steuerbrenner bei langen Leitungen.
- Funktion Minilog: mit einer Taste im Brenner schalten Sie zwei programmierte Stromstufen während des brennenden Lichtbogens um, was beim Wechsel der Materialstärke, in Zwangslagen und beim Schweißen an Kanten hilft.
- HF-Zündung: berührungsloser Start, ohne Risiko eines Wolframeinschlusses in der Naht, was bei Rohrleitungen für die Durchstrahlungsprüfung Bedingung ist.
- Kontaktzündung Lift-Arc: Start durch Aufsetzen, für Stellen, die auf elektromagnetische Störungen empfindlich sind.

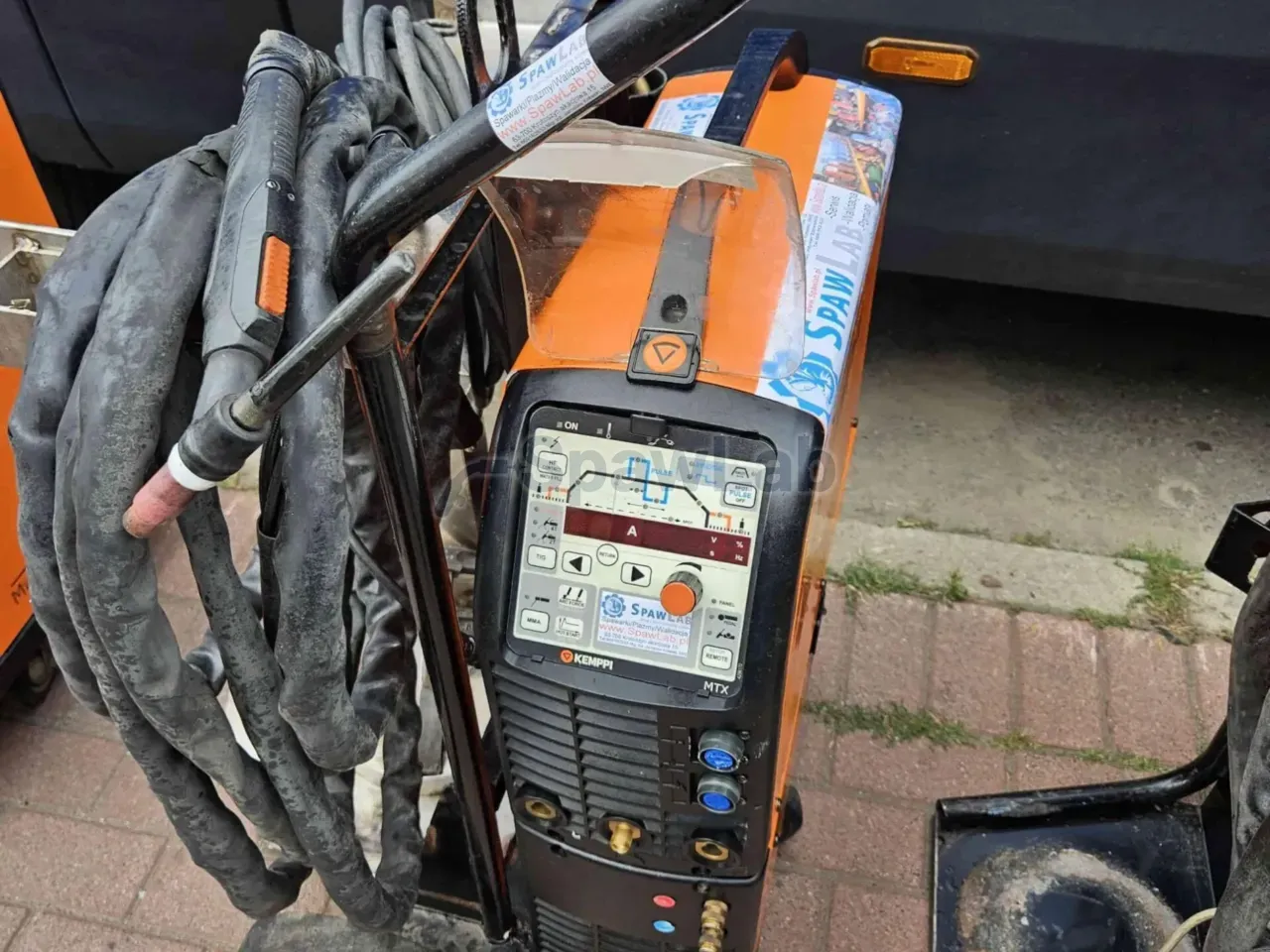

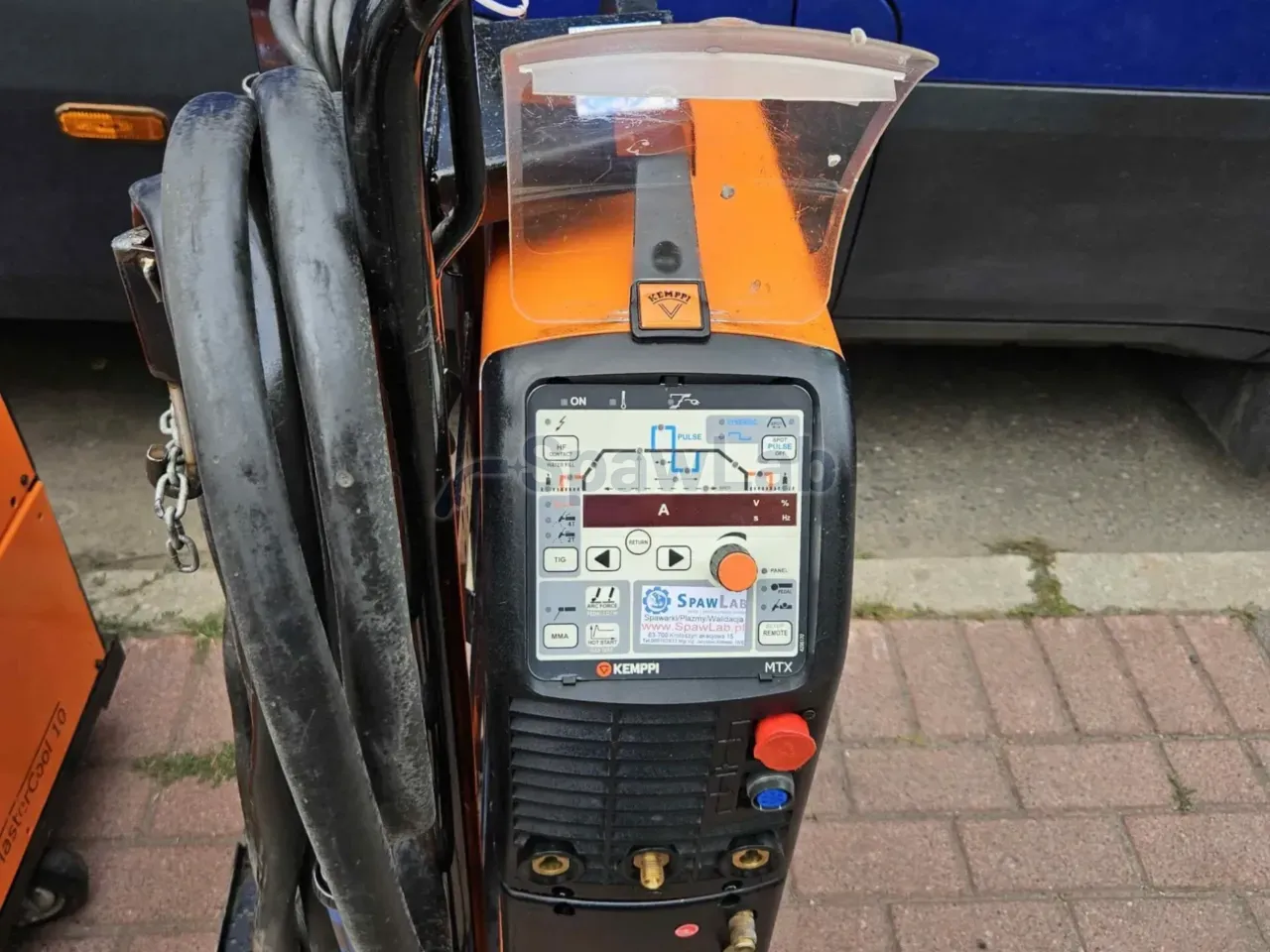

- WIG mit Puls am Bedienfeld MTX: die Modulation des Stroms engt den Lichtbogen ein und begrenzt die Wärmeeinflusszone, wodurch Sie einen tiefen Einbrand bei geringem Verzug einer dünnen Wand erreichen.
- E-Hand-Betrieb: Stabelektrode an derselben Stromquelle, bei Reparaturarbeiten.
Technische Daten
| Marke | Kemppi |
|---|---|
| Typ | Inverter-Stromquelle WIG DC mit E-Hand-Betrieb |
| Versorgung | 400 V mit einer Toleranz von 10%, 3 Phasen, 50 oder 60 Hz |
| Maximaler Schweißstrom | 400 A |
| Einschaltdauer 30% bei 40 °C | 400 A |
| Einschaltdauer 60% bei 40 °C | 310 A |
| Einschaltdauer 100% bei 40 °C | 285 A |
| Schutzart | IP23S |
| Bedienfelder | System MLS, Bedienfelder MTM oder MTX |
| Empfohlenes Kühlgerät | Kemppi MasterCool 10 |
| Stromart | DC |
| Kühlung | Flüssigkeit |
Worauf Sie achten sollten
Die Versorgung ist 400 V dreiphasig mit einer Toleranz von 10% bei 50 oder 60 Hz. Eine Einschaltdauer von 30% bei 400 A ergibt drei Minuten Schweißen in einem Zehnminutenfenster, 310 A erlauben sechs Minuten Arbeit, und ohne Limit schweißen Sie bei 285 A. Die Werte gelten für eine Umgebungstemperatur von 40 °C.
Der Brenner ist flüssigkeitsgekühlt, die Dokumentation nennt das von der Stromquelle gesteuerte Kühlgerät MasterCool 10, bestätigen Sie also, ob es dabei ist, und prüfen Sie den Durchfluss vor dem Start. Der Funktionsumfang hängt vom Bedienfeld ab: WIG mit Puls arbeitet mit dem Bedienfeld MTX, das Bedienfeld MTM gibt einfachere Einstellungen, prüfen Sie deshalb vor dem Kauf, welches Bedienfeld in diesem Gerät sitzt.
