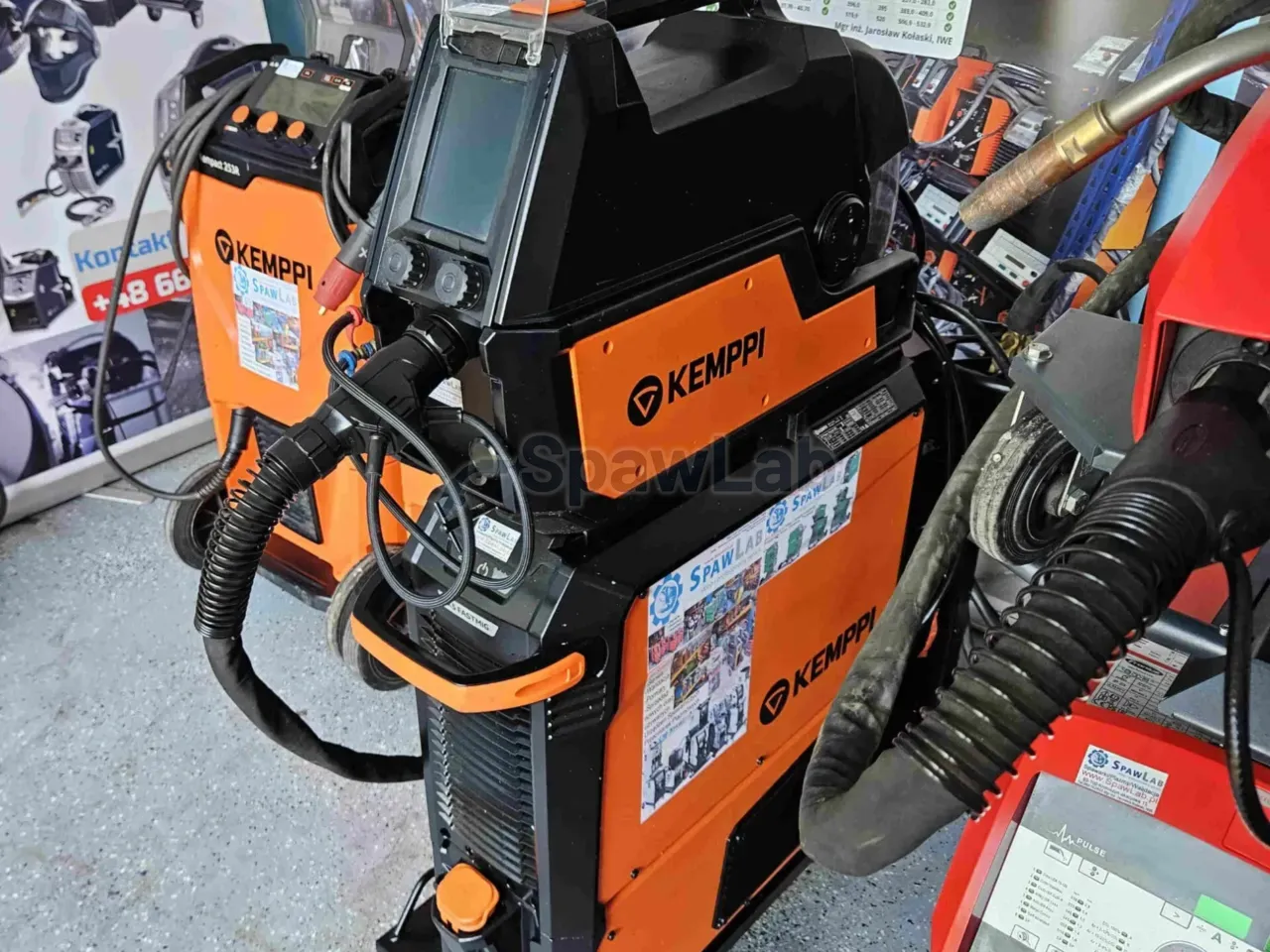

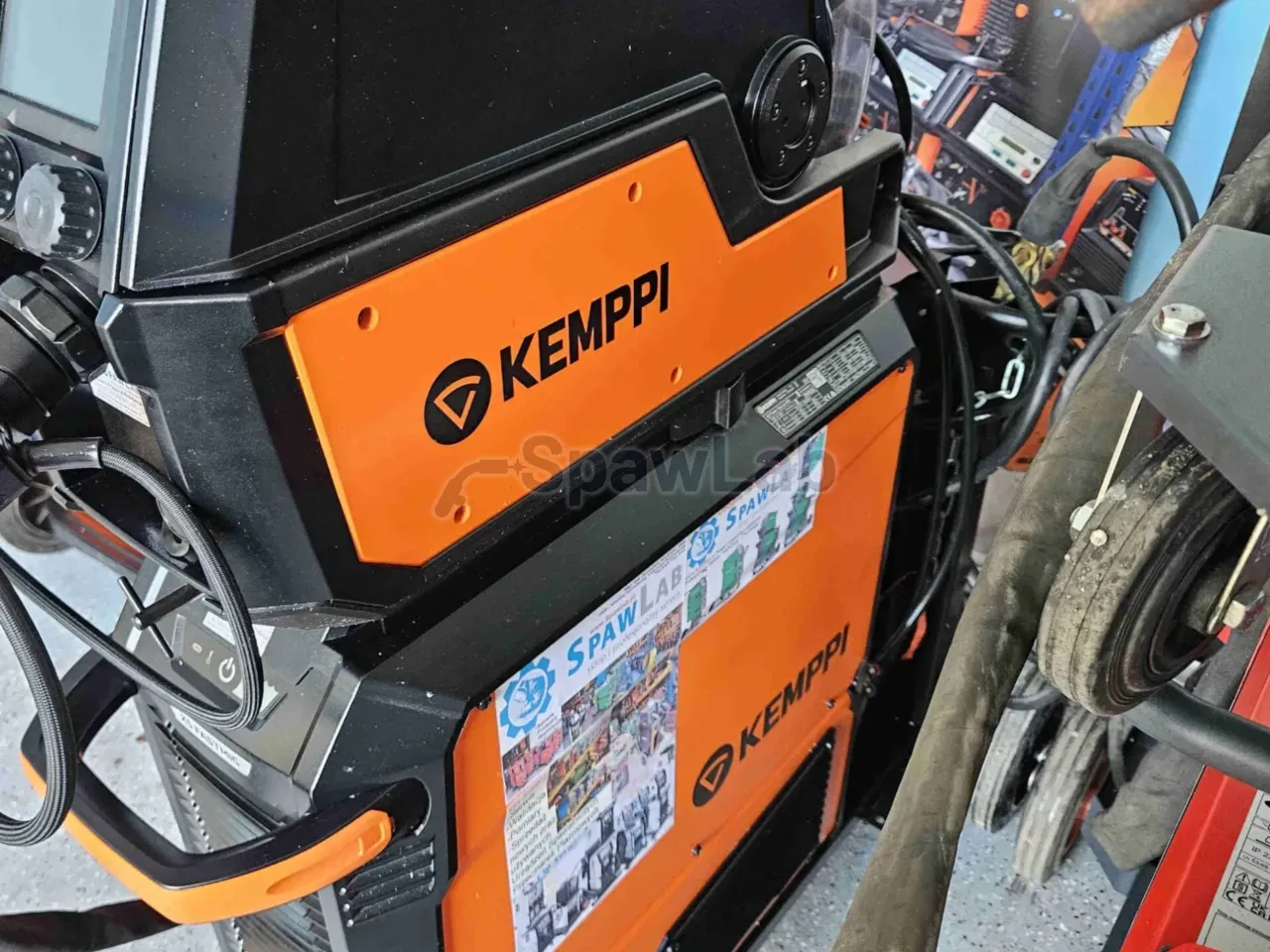

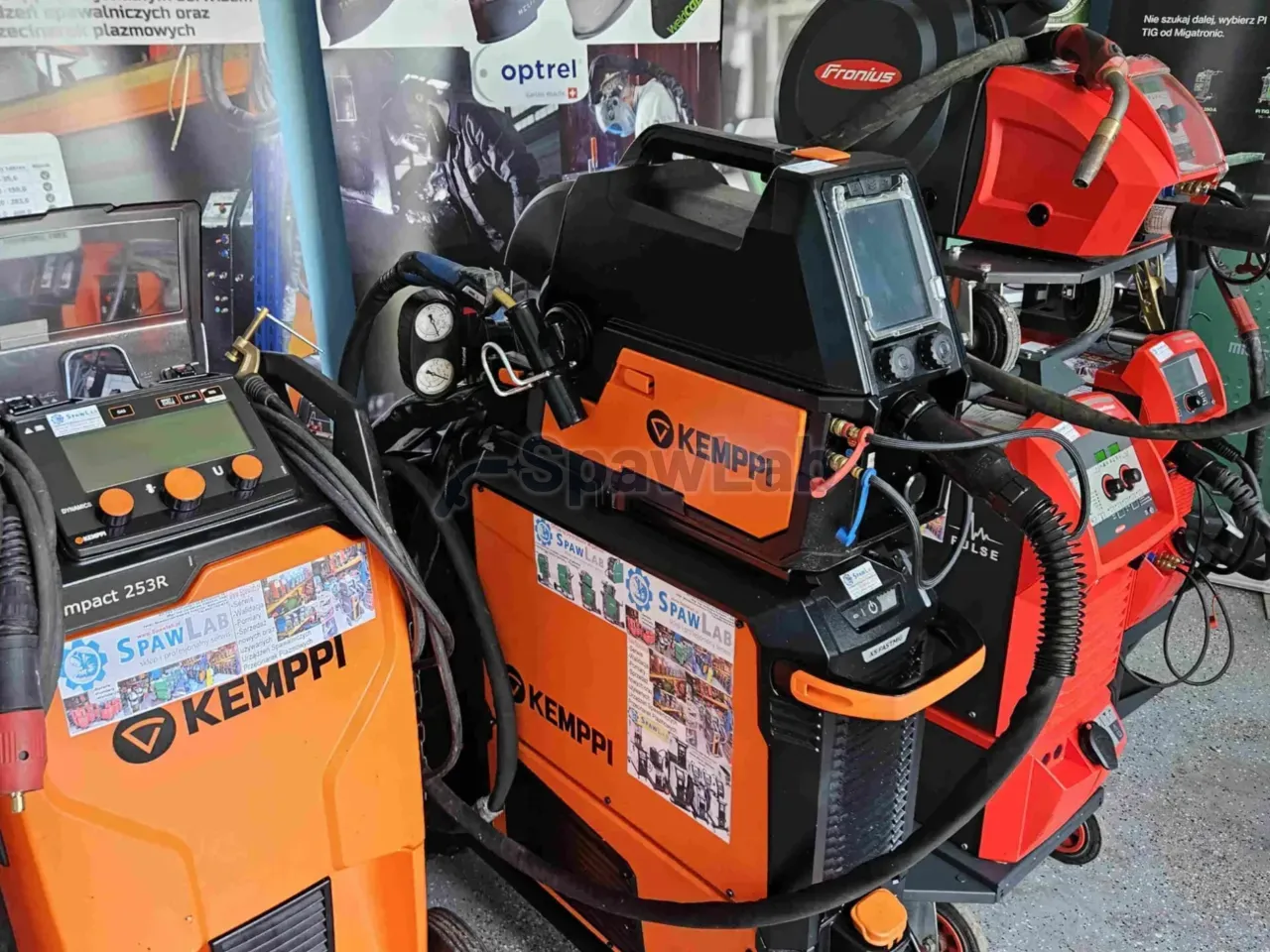

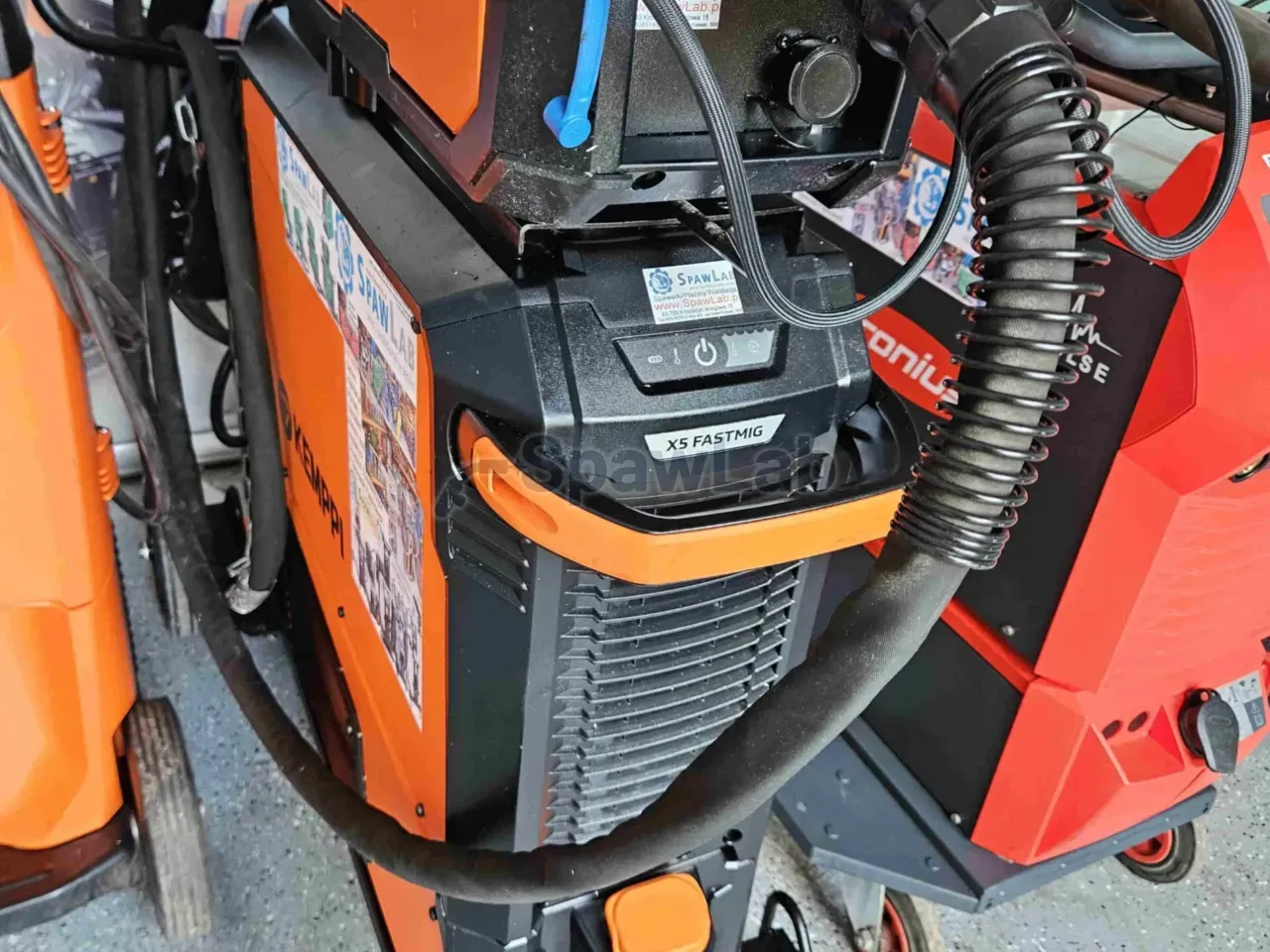

Das Kemppi X5 FastMig 400 WP Auto ist eine flüssigkeitsgekühlte Multiprozess-Anlage auf der modularen Plattform X5. Die Stromquelle liefert 400 A bei 60% Einschaltdauer und 350 A im Dauerbetrieb mit 100%, den Strom stellen Sie von 15 A bis 400 A ein. Die Versorgung erfolgt mit 3 x 380 V bis 460 V bei 50/60 Hz und einer Absicherung von 25 A, das Gehäuse hat die Schutzart IP23S.
Wofür diese Maschine gedacht ist
Das ist ein Arbeitsplatz für die intensive Fertigung von Stahlkonstruktionen, für schwere Arbeiten in der Werkstatt und für Prozesse in Serie. Eine Stromquelle bedient MIG/MAG, den synergischen Modus 1-MIG, die Stabelektrode E-Hand, WIG DC mit Kontaktzündung und das Fugenhobeln mit Strom bis 400 A, mit dem Sie Fehler in Nähten entfernen und Kanten vorbereiten. Im Dauerbetrieb hält die Maschine 350 A, lange Nähte auf dickem Werkstoff führen Sie also ohne Pausen zum Abkühlen aus.

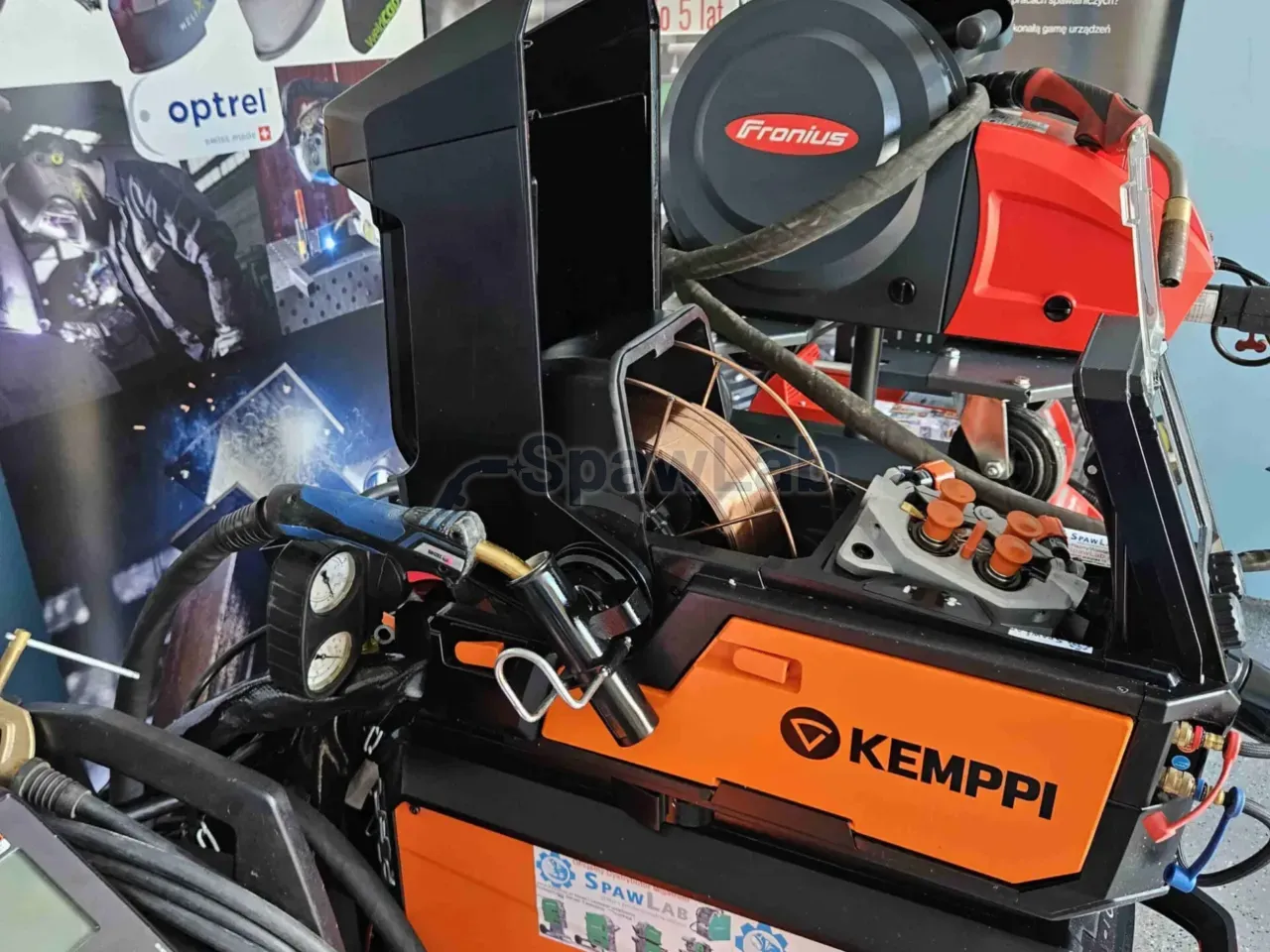

Der Drahtvorschub X5 Wire Feeder 300 Auto hat einen Antrieb mit vier Rollen und eine Belastbarkeit von 500 A bei 60% Einschaltdauer sowie 430 A bei 100%, also mit Reserve gegenüber der Stromquelle. Die Geschwindigkeit des Drahtvorschubs stellen Sie von 0,5 m/min bis 25 m/min ein, gesteuert wird alles über ein TFT-Display mit 5,7 Zoll Diagonale, mit Anschluss USB und mit Bluetooth. Gespeicherte Einstellungen rufen Sie mit einem Griff ab, das hält die Parameter in der Serienfertigung mit mehreren Schweißern in Grenzen. Das Paket X5 Work Pack 1-MIG bringt 33 fertige Schweißprogramme für verschiedene Werkstoffe und Drahtdurchmesser mit.
Das Set ist für den Arbeitsplatz fertig: neben Stromquelle und Drahtvorschub bekommen Sie das Kühlmodul X5 Cooler mit 1,1 kW Leistung bei 1 l/min Durchfluss und 3 l Behälter, den vierrädrigen Wagen X5 Gas Cylinder Cart für die Gasflasche, den Drehkranz des Drahtvorschubs mit der Nummer X8702010000, den flüssigkeitsgekühlten Brenner Binzel MB PRO EVO 501 mit 5 m Länge, ein Massekabel mit 5 m und einen Druckminderer GCE. Der Drehkranz vergrößert den Radius, in dem Sie den Drahtvorschub am Platz bewegen, und mit dem Wagen rollen Sie alles zusammen mit der Flasche.
Funktionen und Ausstattung
- WiseSteel: die Funktion verändert die Kennlinie des Lichtbogens getrennt für Kurzlichtbogen, Übergangslichtbogen und Sprühlichtbogen, dadurch entstehen deutlich weniger Spritzer, die Kanten werden besser benetzt und es bleibt weniger Nacharbeit nach dem Schweißen.
- WiseFusion: der Lichtbogen ist schmal und stark gebündelt, das vertieft den Einbrand bei gleicher Geschwindigkeit des Vorschubs, verringert Bindefehler und senkt die eingebrachte Wärme, dadurch verzieht sich die Konstruktion weniger.
- WisePenetration Plus: die Funktion hält den Schweißstrom konstant, auch wenn sich das freie Drahtende ändert, und korrigiert dafür Drahtvorschub und Spannung des Lichtbogens, das gibt sicheren Einbrand in tiefen Fugen. Die Verfügbarkeit hängt von der Lizenz in diesem Gerät ab, die Freischaltung bestätigen Sie vor dem Kauf.
- Paket X5 Work Pack 1-MIG mit 33 Schweißprogrammen: die Grundparameter stellen sich nach der Wahl von Werkstoff und Drahtdurchmesser automatisch ein, das Umrüsten des Arbeitsplatzes dauert nur kurz.
- Drahtvorschub X5 Wire Feeder 300 Auto mit Antrieb auf vier Rollen: Belastbarkeit 500 A bei 60% Einschaltdauer und 430 A bei 100%, Geschwindigkeit von 0,5 m/min bis 25 m/min, ohne Schlupf des Drahtes.
- TFT-Display mit 5,7 Zoll Diagonale, Anschluss USB und Bluetooth: Parameter und gespeicherte Einstellungen sehen und rufen Sie am Bauteil ab, Daten übertragen Sie zwischen den Arbeitsplätzen.
- Versorgung des Drahtvorschubs mit 48 V DC und maximaler Druck des Schutzgases 0,5 MPa: der Kreis der Steuerung arbeitet mit kleiner Spannung, und die Gasinstallation hat eine feste Grenze im Betrieb.
- Kühlmodul X5 Cooler mit 1,1 kW Leistung bei 1 l/min Durchfluss, 3 l Behälter und maximal 4 bar Druck, also 0,4 MPa: die Betriebsarten Auto, ON und OFF passen die Kühlung an die Last an.
- Brenner Binzel MB PRO EVO 501 mit 5 m Länge, flüssigkeitsgekühlt: führt die Wärme bei Arbeit mit hohen Strömen aus der Düse ab, und mit 5 m haben Sie Reichweite rund um das Bauteil.
- Wagen X5 Gas Cylinder Cart mit der Nummer X5701020000 und Drehkranz des Drahtvorschubs X8702010000: alles rollt zusammen mit der Flasche, und den Drahtvorschub drehen Sie am Arbeitsplatz.
- Leerlaufspannung von 54 V bis 67 V und maximale Leistung 20 kVA: Werte aus der Industrie, den Kreis der Versorgung wählen Sie danach aus.
Technische Daten
| Marke | Kemppi |
|---|---|
| Modell der Stromquelle | X5 Power Source 400 WP, Katalognummer X5110400010 |
| Typ | flüssigkeitsgekühlte Multiprozess-Stromquelle mit Inverter |
| Netzspannung | 3 x 380 V bis 460 V, 50/60 Hz |
| Netzabsicherung | 25 A |
| Maximale Anschlussleistung | 20 kVA |
| Bereich des Schweißstroms MIG/MAG | von 15 A bis 400 A |
| Strom bei 60% Einschaltdauer | 400 A |
| Strom bei Dauerbetrieb 100% | 350 A |
| Leerlaufspannung | von 54 V bis 67 V |
| Schutzart | IP23S |
| Modell des Drahtvorschubs | X5 Wire Feeder 300 Auto, Katalognummer X5230300000, mit 4 Rollen |
| Versorgungsspannung des Drahtvorschubs | 48 V DC |
| Belastbarkeit des Drahtvorschubs | 500 A bei 60% Einschaltdauer, 430 A bei 100% |
| Drahtvorschub | von 0,5 m/min bis 25 m/min |
| Maximaler Druck des Schutzgases | 0,5 MPa |
| Bedienung des Drahtvorschubs | TFT-Display 5,7 Zoll, USB, Bluetooth |
| Brenneranschluss | Euro |
| Kühlgerät | X5 Cooler, Katalognummer X5600000000, Leistung 1,1 kW bei 1 l/min, Behälter 3 l, Druck bis 4 bar, also 0,4 MPa |
| Schweißbrenner | Binzel MB PRO EVO 501, 5 m, flüssigkeitsgekühlt |
| Massekabel | 5 m |
| Wagen und Drehkranz | X5 Gas Cylinder Cart X5701020000, Drehkranz des Drahtvorschubs X8702010000 |
| Software | WiseSteel, WiseFusion, Paket X5 Work Pack 1-MIG mit 33 Programmen |
| Verfahren | MIG/MAG, 1-MIG, E-Hand, WIG DC Lift-Arc, Fugenhobeln |
Was Sie bekommen
- Stromquelle Kemppi X5 Power Source 400 WP
- automatischer Drahtvorschub X5 Wire Feeder 300 Auto mit TFT-Display 5,7 Zoll
- Kühlmodul X5 Cooler mit den Betriebsarten Auto, ON und OFF
- vierrädriger Wagen X5 Gas Cylinder Cart für die Gasflasche
- Drehkranz des Drahtvorschubs X8702010000
- Brenner Binzel MB PRO EVO 501 mit 5 m Länge, flüssigkeitsgekühlt
- Massekabel 5 m
- Druckminderer GCE
Worauf Sie achten sollten
Die Maschine braucht eine Versorgung aus der Industrie mit 3 x 380 V bis 460 V bei 50/60 Hz und eine Absicherung von mindestens 25 A, die maximale Leistung reicht bis 20 kVA. Der Brenner Binzel MB PRO EVO 501 und das Massekabel sind je 5 m lang, die tatsächliche Reichweite rechnen Sie also ab dem Drahtvorschub, und bei größeren Teilen sehen Sie einen längeren Satz vor. Das Kühlgerät hat 1,1 kW Leistung bei 1 l/min Durchfluss und einen Behälter mit 3 l, Stand und Sauberkeit der Flüssigkeit prüfen Sie vor der Arbeit mit hohen Strömen, und der Druck im System übersteigt 4 bar nicht. Den Druck des Schutzgases am Eingang des Drahtvorschubs begrenzen Sie auf 0,5 MPa.
Die Funktionen WiseSteel und WiseFusion sind in der Stromquelle in der Ausführung WP enthalten, die Verfügbarkeit von WisePenetration Plus hängt dagegen von den geladenen Lizenzen ab, ihre Freischaltung bestätigen Sie also mit uns vor dem Kauf, ebenso den Umfang des Pakets der Programme. Das Set ist groß und schwer: Stromquelle, Drahtvorschub, Kühlgerät, Wagen und Flasche bilden eine Einheit, für den Transport brauchen Sie einen Hubwagen, in der Halle einen festen Platz. Die Schutzart IP23S lässt Bedingungen der Werkstatt zu, aber kein Abspritzen mit dem Wasserstrahl.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
