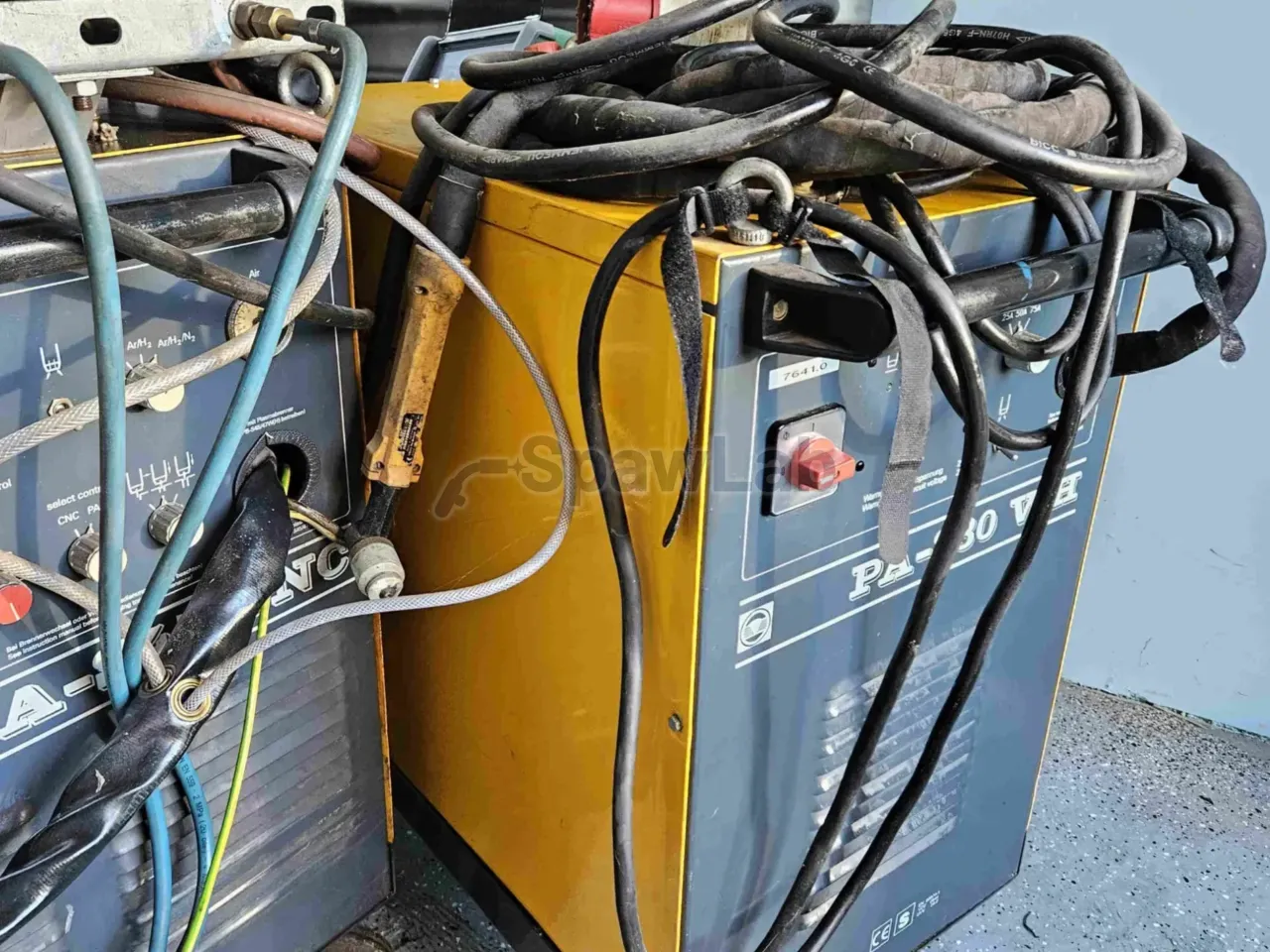

Der Kjellberg PA-S30 WH ist ein Plasmaschneider in Bauweise mit Transformator und Gleichrichter, hergestellt in Deutschland. Den Schneidstrom wählen Sie mit einem Schalter in drei Stufen, beginnend bei 25 A und 50 A. Die Versorgung erfolgt mit 3 x 400 V bei 50 Hz und einer Absicherung T32 A, das Gerät wiegt 131 kg.
Wofür diese Maschine gedacht ist
Das ist ein Gerät für stationäres Schneiden von Hand und für einfaches mechanisiertes Schneiden. Es eignet sich zum Trennen von Blechen aus Baustahl und anderen leitenden Werkstoffen mittlerer Stärke, für Demontagearbeiten und für die Verschrottung, wo Staub und Schmutz das Leben empfindlicher Elektronik schnell beenden. Der Aufbau ohne Invertermodule erleichtert die Diagnose in der eigenen Werkstatt der Instandhaltung.

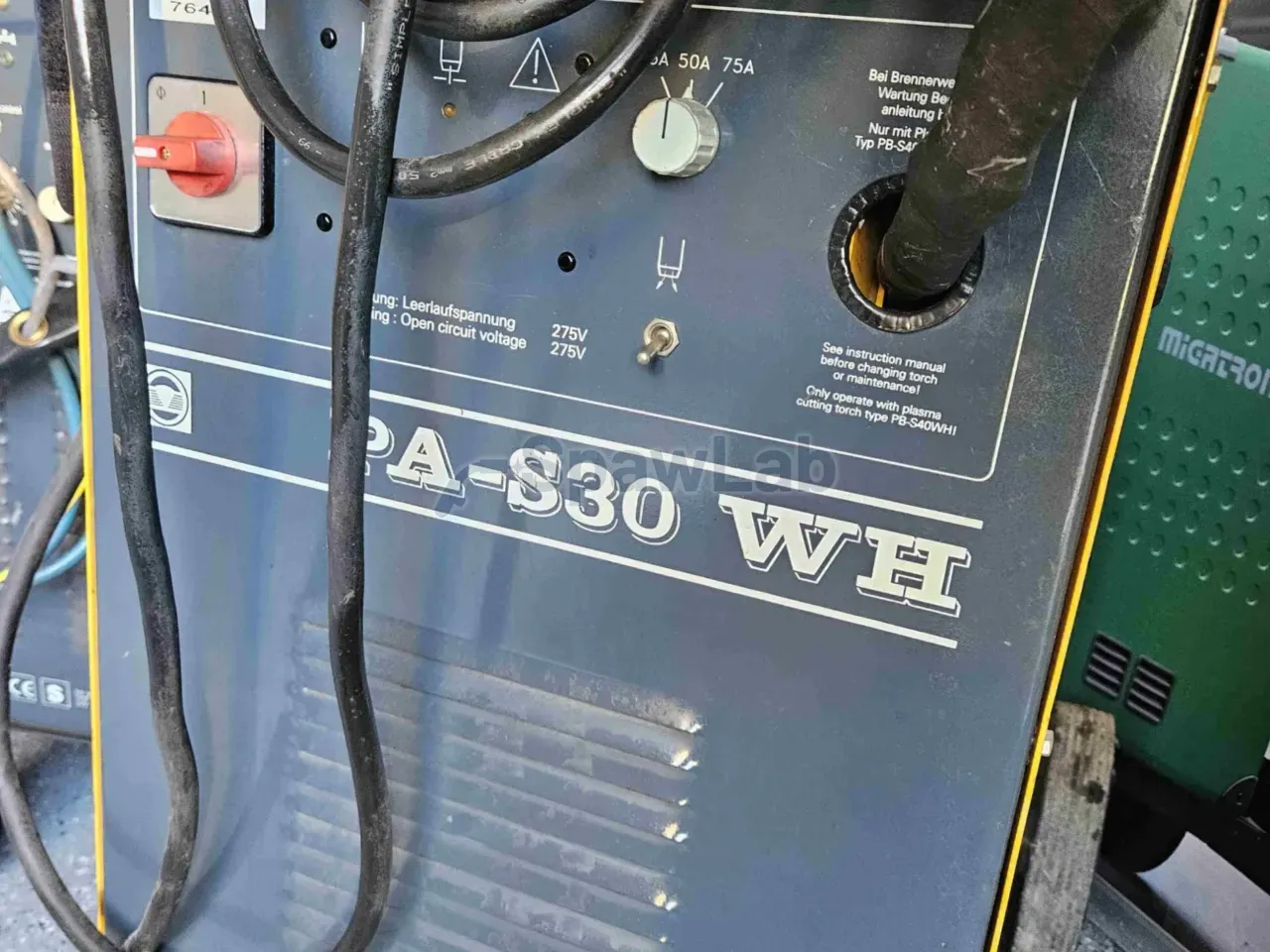

Die Regelung arbeitet in Stufen. Die niedrigste Stufe mit 25 A erlaubt das Schneiden dünner Bleche ohne Anschmelzen der Kanten, die Stufe 50 A ist der Universalstrom und arbeitet mit einer Schneidspannung von 150 V, die höchste Stufe liefert die maximale Leistung bei 155 V und belastet Düse und Kathode des Brenners am stärksten. In der höchsten Stufe liegt der Leistungsfaktor bei 0,6 und die Aufnahme aus dem Netz reicht bis 32 A, der Anschluss muss also genug Reserve haben.
Die Maschine liefert nicht die Schnittqualität der High-Definition-Klasse, die Sie in neueren Stromquellen für CNC finden. Die Kante ist typisch für die Werkstatt und für die weitere Bearbeitung gedacht. Dafür bekommen Sie einen einfachen, mechanisch robusten Aufbau, den man ohne Tausch von Leistungsmodulen repariert.
Funktionen und Ausstattung
- Aufbau mit Transformator und Gleichrichter: unempfindlich gegen Überlast und Staub, einfach in der Grunddiagnose.
- Stufige Stromregelung in drei Stufen: 25 A für dünnes Blech, 50 A als Universalstrom und die höchste Stufe für die dicksten Teile.
- Schneidspannung 150 V bei 50 A und 155 V in der höchsten Stufe: stabiler Lichtbogen auch bei dickerem Werkstoff.
- Hohe Leerlaufspannung von 275 V: sicheres Zünden des Plasmalichtbogens bei der älteren Technik der Zündung.
- Kennzeichnung WH: die Maschine ist für flüssigkeitsgekühlte Brenner vorbereitet.
- Kühlung der Stromquelle durch Luft mit Gebläse, gekennzeichnet mit AF.
- Gehäuse IP22 mit Isolierstoffklasse F.
Technische Daten
| Marke | Kjellberg |
|---|---|
| Gerätetyp | Plasmagleichrichter, Aufbau mit Transformator |
| Versorgung | 3 x 400 V, 50 Hz |
| Netzabsicherung | T32 A |
| Bereiche des Arbeitsstroms | drei Stufen, ab 25 A über 50 A |
| Schneidstrom laut Katalogdaten des Shops | bis 60 A |
| Nennwerte beim Schneiden | 50 A bei 150 V |
| Spannung in der höchsten Stufe | 155 V |
| Leerlaufspannung | 275 V |
| Scheinleistung | von etwa 16 kVA bis 24 kVA |
| Leistungsfaktor in der höchsten Stufe | 0,6 |
| Stromaufnahme aus dem Netz | bis 32 A |
| Kühlung der Stromquelle | Luft mit Gebläse, AF |
| Kühlung des Brenners | Flüssigkeit |
| Schutzart und Isolierung | IP22, Klasse F |
| Gewicht | 131 kg |
Worauf Sie achten sollten
Das Gerät wiegt 131 kg, es arbeitet also an einem festen Platz oder auf einem stabilen Wagen. Die Versorgung erfolgt mit 3 x 400 V bei 50 Hz, die Absicherung ist T32 A, die Scheinleistung liegt zwischen etwa 16 kVA und 24 kVA, und der Leistungsfaktor 0,6 in der höchsten Stufe bedeutet eine höhere Stromaufnahme aus dem Netz als bei einem modernen Inverter.
Die Leerlaufspannung reicht bis 275 V. Bei diesem Wert sind die Isolierung der Leitungen und des Brennerkörpers sowie ein einwandfreier Schutzleiter die Bedingung für sichere Arbeit, besonders an einem feuchten oder staubigen Platz. Die Kennzeichnung WH weist auf die Vorbereitung für flüssigkeitsgekühlte Brenner hin, bei einem solchen Brenner kontrollieren Sie den Durchfluss des Kühlmittels, denn Trockenlauf verbrennt die Verschleißteile in wenigen Sekunden.
Den Schneidstrom bestätigen Sie vor dem Kauf, denn die Katalogdaten des Shops und die Dokumentation nennen unterschiedliche Werte. Für die Arbeit brauchen Sie außerdem Druckluft oder ein anderes Plasmagas, mit Filter und Trockner.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
