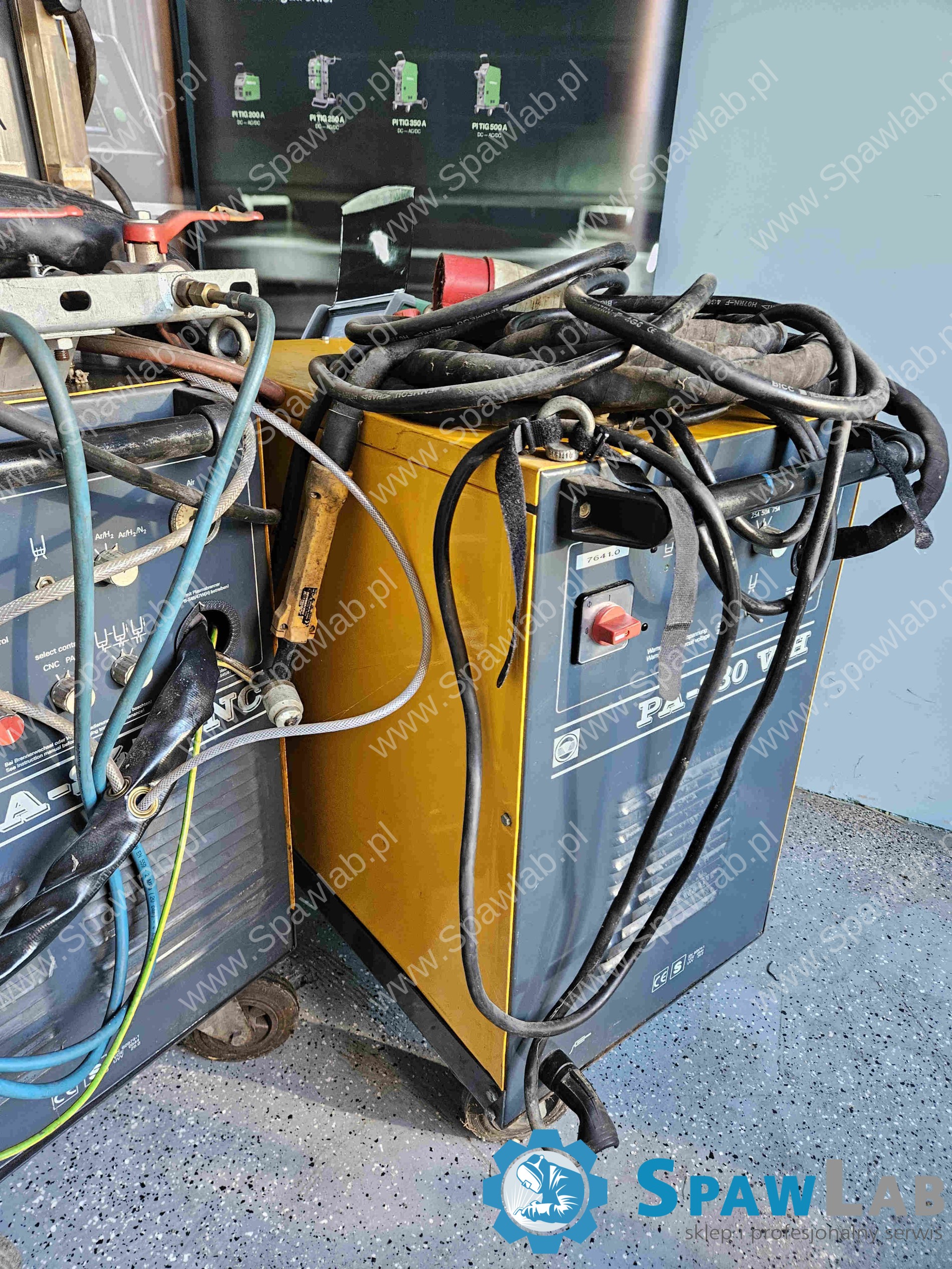

Kjellberg PA-S30 WH to przecinarka plazmowa w konstrukcji transformatorowo-prostownikowej, wyprodukowana w Niemczech. Prąd cięcia wybierasz przełącznikiem w trzech stopniach, zaczynając od 25 A i 50 A. Zasilanie to 3 x 400 V przy 50 Hz z zabezpieczeniem T32 A, agregat waży 131 kg.
Do czego ta maszyna
To sprzęt do stacjonarnego cięcia ręcznego i prostego cięcia zmechanizowanego. Nadaje się do przecinania blach ze stali węglowej i innych materiałów przewodzących o średniej grubości, do prac demontażowych i do złomowania, gdzie kurz i brud szybko kończą żywot delikatnej elektroniki. Budowa bez modułów inwertorowych ułatwia diagnostykę na własnym warsztacie utrzymania ruchu.
Regulacja jest skokowa. Najniższy stopień 25 A pozwala ciąć cienką blachę bez nadtapiania krawędzi, stopień 50 A to prąd uniwersalny, pracujący przy napięciu cięcia 150 V, a najwyższy stopień daje maksymalną moc przy napięciu 155 V i najbardziej obciąża dyszę oraz katodę palnika. Przy najwyższym stopniu współczynnik mocy wynosi 0,6, a pobór z sieci sięga 32 A, więc przyłącze musi być wydajne.
Maszyna nie daje jakości cięcia klasy High-Definition, którą znajdziesz w nowszych źródłach CNC. Krawędź jest typowo warsztatowa, do dalszej obróbki. W zamian dostajesz prostą, odporną mechanicznie konstrukcję, którą naprawia się bez wymiany modułów mocy.
Funkcje i wyposażenie
- Układ transformatorowo-prostownikowy: odporny na przeciążenia i zapylenie, łatwy w podstawowej diagnostyce.
- Skokowa regulacja prądu w trzech stopniach: 25 A do cienkiej blachy, 50 A jako prąd uniwersalny oraz stopień najwyższy do najgrubszych elementów.
- Napięcie cięcia 150 V przy 50 A i 155 V na stopniu najwyższym: stabilny łuk także na grubszym materiale.
- Wysokie napięcie biegu jałowego 275 V: pewne zajarzenie łuku plazmowego przy starszej technologii zapłonu.
- Oznaczenie WH: maszyna przygotowana do współpracy z uchwytami chłodzonymi cieczą.
- Chłodzenie źródła wymuszone powietrzem, w oznaczeniu AF.
- Obudowa IP22 z izolacją klasy F.
Dane techniczne
| Marka | Kjellberg |
|---|---|
| Typ urządzenia | prostownik plazmowy, konstrukcja transformatorowa |
| Zasilanie | 3 x 400 V, 50 Hz |
| Zabezpieczenie sieciowe | T32 A |
| Zakresy prądu pracy | trzy stopnie, od 25 A przez 50 A |
| Parametry cięcia nominalne | 50 A przy 150 V |
| Napięcie na stopniu najwyższym | 155 V |
| Napięcie biegu jałowego | 275 V |
| Moc pozorna | od około 16 kVA do 24 kVA |
| Współczynnik mocy na stopniu najwyższym | 0,6 |
| Pobór prądu z sieci | do 32 A |
| Chłodzenie źródła | wymuszone powietrzem, AF |
| Chłodzenie palnika | cieczą |
| Ochrona i izolacja | IP22, klasa F |
| Masa | 131 kg |
Na co zwrócić uwagę
Agregat waży 131 kg, więc pracuje na stałym stanowisku albo na solidnym wózku. Zasilanie to 3 x 400 V przy 50 Hz, zabezpieczenie T32 A, moc pozorna od około 16 kVA do 24 kVA, a współczynnik mocy 0,6 na najwyższym stopniu oznacza wyższy pobór prądu z sieci niż w nowoczesnym inwerterze.
Napięcie biegu jałowego sięga 275 V. To wartość, przy której izolacja przewodów i korpusu palnika oraz sprawny przewód ochronny są warunkiem bezpiecznej pracy, zwłaszcza na wilgotnym albo zapylonym stanowisku. Oznaczenie WH wskazuje przygotowanie pod uchwyty chłodzone cieczą, przy takim palniku kontrolujesz przepływ chłodziwa, bo praca na sucho wypala części eksploatacyjne w kilka sekund.
Do pracy potrzebujesz też sprężonego powietrza albo innego gazu plazmowego, z filtrem i osuszaczem.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
