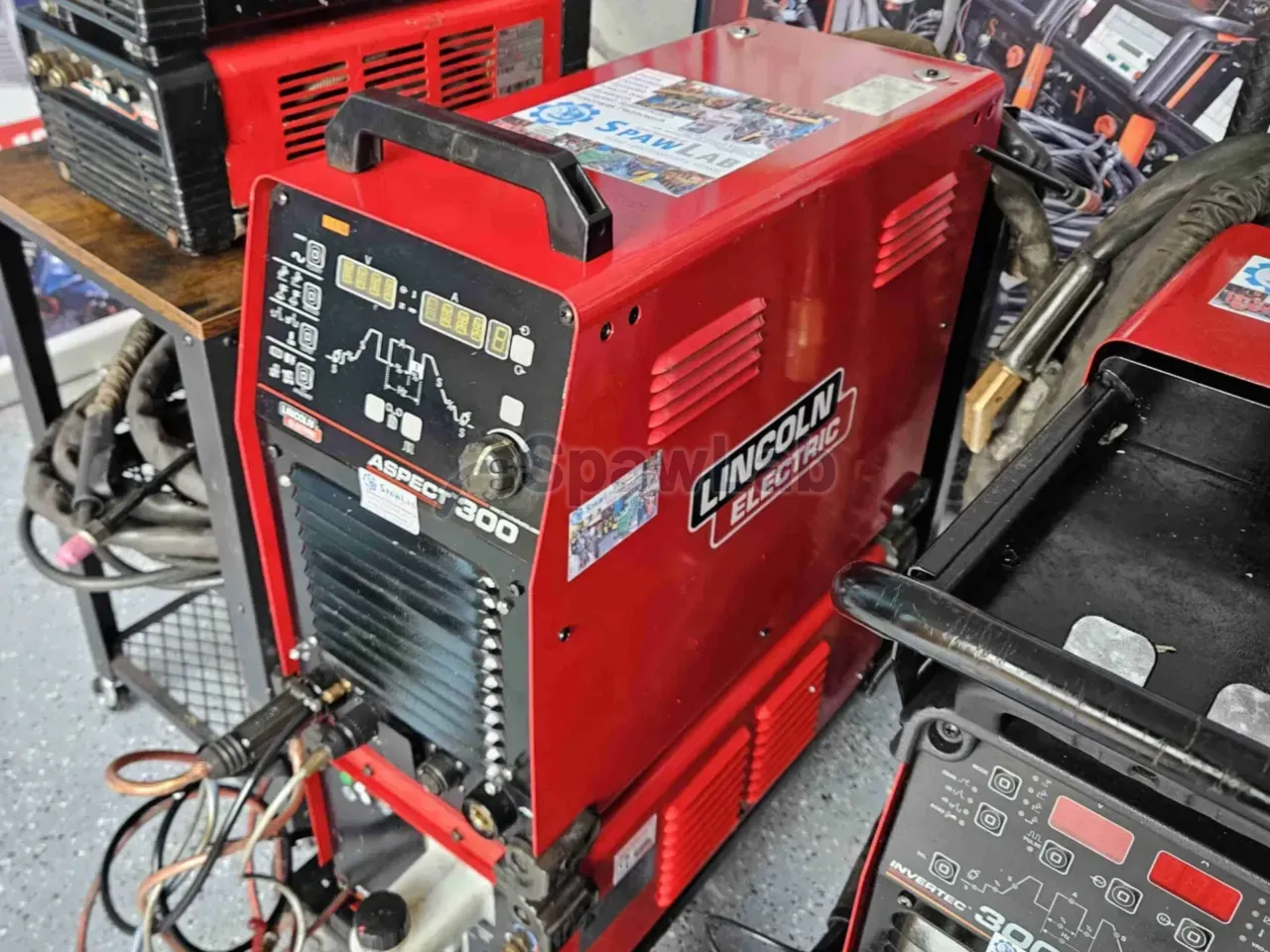

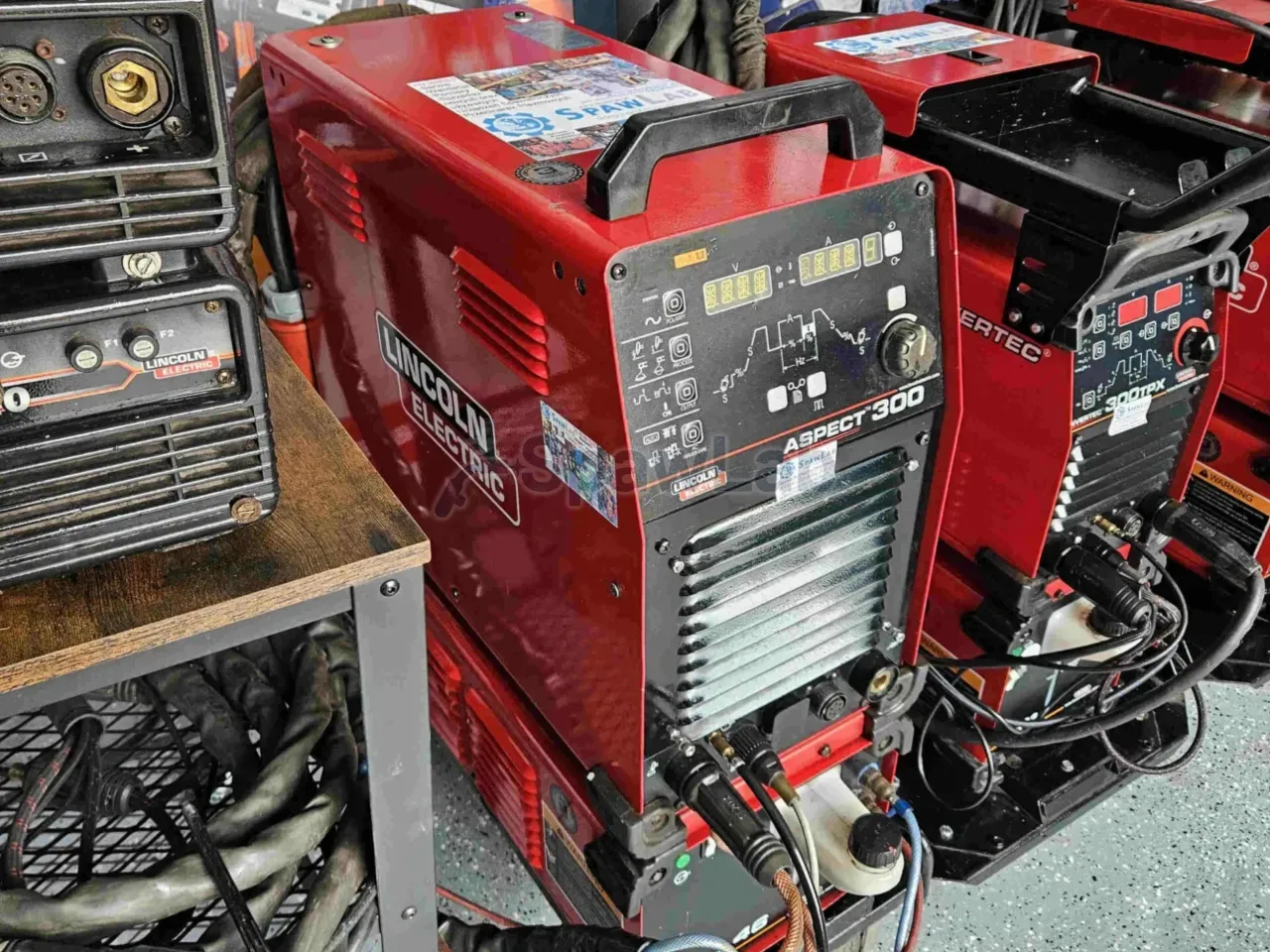

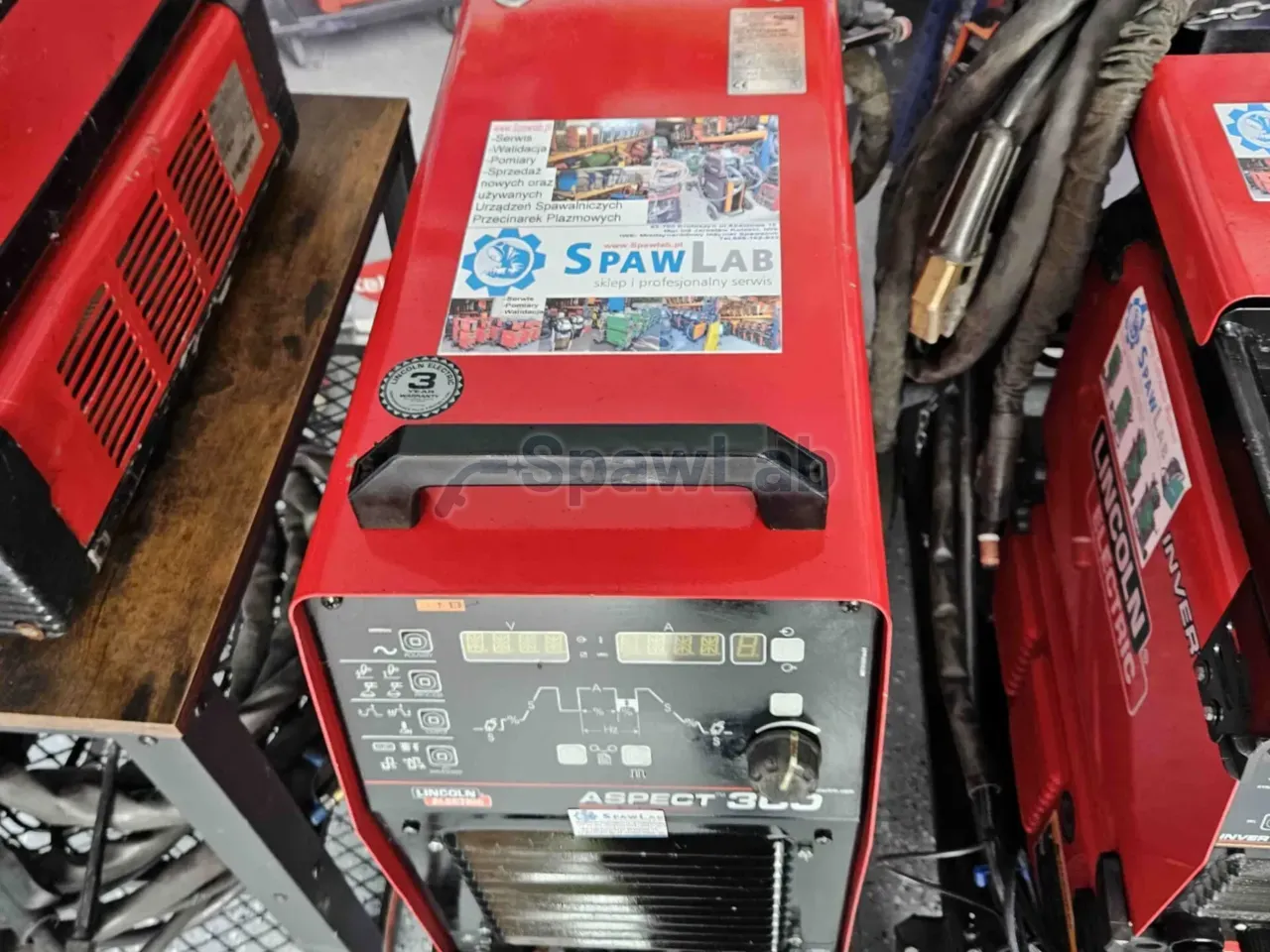

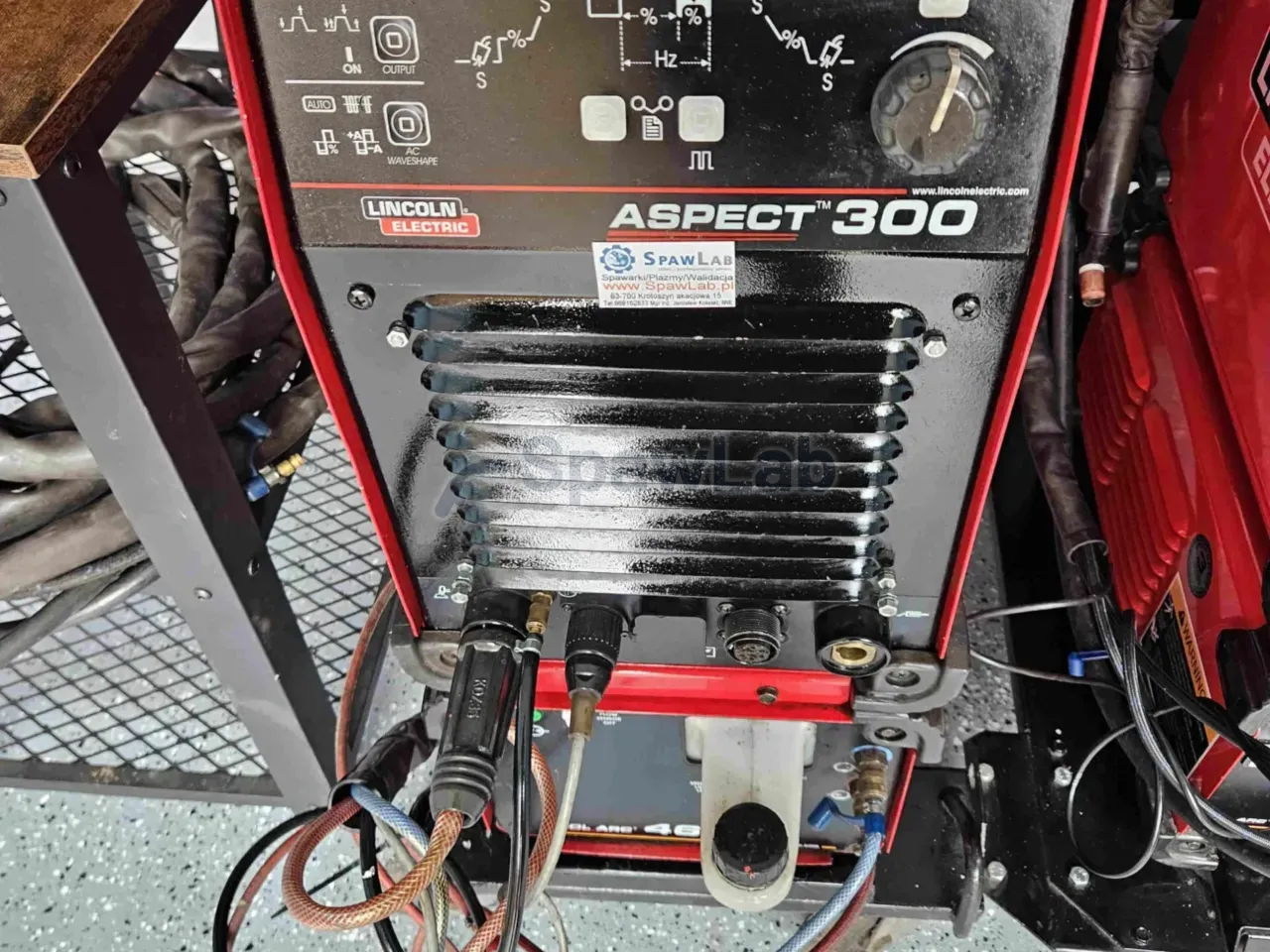

Lincoln Aspect 300 AC/DC ist eine industrielle Inverter-Stromquelle WIG AC/DC mit E-Hand-Betrieb. Den Strom stellen Sie von 2 bis 300 A ein, die Einschaltdauer beträgt 300 A bei 35%, 240 A bei 60% und 200 A bei 100%. Die Versorgung arbeitet von 230 bis 400 V mit einem Modul PFC, und der Puls DC reicht bis 2000 Hz.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für Aluminium und seine Legierungen mit Wechselstrom sowie für Baustahl und Edelstahl mit Gleichstrom. Die untere Grenze von 2 A gibt Kontrolle über sehr dünne Bauteile, wo jedes Zuviel an Wärme den Werkstoff durchbrennt, und die oberen 300 A ziehen dickere Querschnitte. Im Betrieb AC wählen Sie die Kurvenform sowie die Balance der Polarität, also das Verhältnis zwischen dem Aufbrechen der Schicht aus Oxiden und dem Einbrand in den Werkstoff.
Die zweite Gruppe von Aufgaben sind dünnwandige Teile aus Edelstahl, die mit schnellem Puls geführt werden. Der Puls mit Gleichstrom reicht bis 2000 Hz, eine solche Frequenz verengt und versteift den Lichtbogen, dadurch bringen Sie weniger Wärme ein und verziehen das Blech weniger. Der Puls mit Wechselstrom arbeitet bis 100 Hz. Das Bedienfeld speichert 9 Programme, hat einen Ablaufgeber für den Zyklus, die Funktion Bi-Level und das Punktschweißen, wiederholbare Bauteile machen Sie also mit denselben Werten.
Die dritte Gruppe ist die Stabelektrode. Der E-Hand-Betrieb hat zwei Kennlinien: Soft für rutile und wasserstoffarme Elektroden, zum Beispiel 7018, sowie Crisp für zellulose Elektroden, zum Beispiel 6010, wo der Lichtbogen dynamisch sein muss und in Zwangslagen geschweißt wird. Der Hersteller richtete das Gerät an Betriebe, die Aluminium schweißen, an Bediener, die an sehr dünnen Bauteilen arbeiten, an die Fertigung mit Puls sowie an Firmen, die Arbeit an einphasiger oder dreiphasiger Versorgung brauchen.
Funktionen und Ausstattung
- WIG AC mit Wahl der Kurvenform: Square, Soft, Sine und Triangular ändern Härte und Lautstärke des Lichtbogens sowie die Art der Reinigung der Oxide auf Aluminium.
- Frequenz des Wechselstroms von 40 bis 400 Hz: eine höhere Frequenz sammelt den Lichtbogen zu einer schmalen Säule und ordnet das Schmelzbad bei dünnem Werkstoff.
- AC Balance: Sie stellen den Anteil der negativen und der positiven Halbwelle ein, wägen also den Einbrand in den Werkstoff gegen das Aufbrechen der Schicht aus Oxiden ab.
- WIG-Puls DC von 0,1 bis 2000 Hz: ein schneller Puls stabilisiert und verengt den Lichtbogen und senkt die Menge der Wärme, die in das Blech geht.
- WIG-Puls AC von 0,1 bis 100 Hz: ein langsamerer Rhythmus der Impulse zum Führen des Schmelzbades auf Aluminium.
- Speicher für 9 Programme: Sie speichern Abläufe und rufen sie für ein bestimmtes Bauteil ab, ohne die Werte neu einzustellen.
- Voller Ablaufgeber WIG: Gasvorströmung, Startstrom, Anstieg, Arbeitsstrom, Absenkung, Endstrom und Gasnachströmung.
- Bi-Level: sprunghafter Wechsel zwischen zwei Strömen während einer Zündung, ohne den Lichtbogen zu löschen, für Bauteile mit wechselnder Dicke.
- Punktschweißen Spot: ein wiederholbarer Punkt, über die Zeit bemessen.
- E-Hand-Betrieb Soft und Crisp: die erste Kennlinie legt einen sanften Lichtbogen für rutile und wasserstoffarme Elektroden, die zweite hält den Lichtbogen zelluloser Elektroden.
- Modul PFC und Versorgung von 230 bis 400 V: das Gerät arbeitet am einphasigen und am dreiphasigen Netz, die Leistungsfaktorkorrektur ordnet die Aufnahme des Stroms.
Technische Daten
| Marke | Lincoln Electric |
|---|---|
| Typ | Inverter-Stromquelle WIG AC/DC mit E-Hand-Betrieb |
| Versorgung mit mehreren Spannungen | von 230 bis 400 V AC mit einer Toleranz von 15%, PFC, 50 oder 60 Hz |
| Bereich des Arbeitsstroms | von 2 bis 300 A |
| Einschaltdauer WIG AC und DC | 300 A bei 35%, 240 A bei 60%, 200 A bei 100% |
| Frequenz WIG AC | von 40 bis 400 Hz |
| Bereich des Pulses WIG DC | von 0,1 bis 2000 Hz |
| Bereich des Pulses WIG AC | von 0,1 bis 100 Hz |
| Kurvenformen AC | Square, Soft, Sine, Triangular |
| Leerlaufspannung | 90 V DC |
| Programmspeicher | 9 |
| Abmessungen | 535 x 301 x 632 mm |
| Gewicht | 42 kg |
| Stromart | AC/DC |
| Kühlung | Wasserkühlung |
Was Sie bekommen
- Stromquelle Lincoln Aspect 300 AC/DC

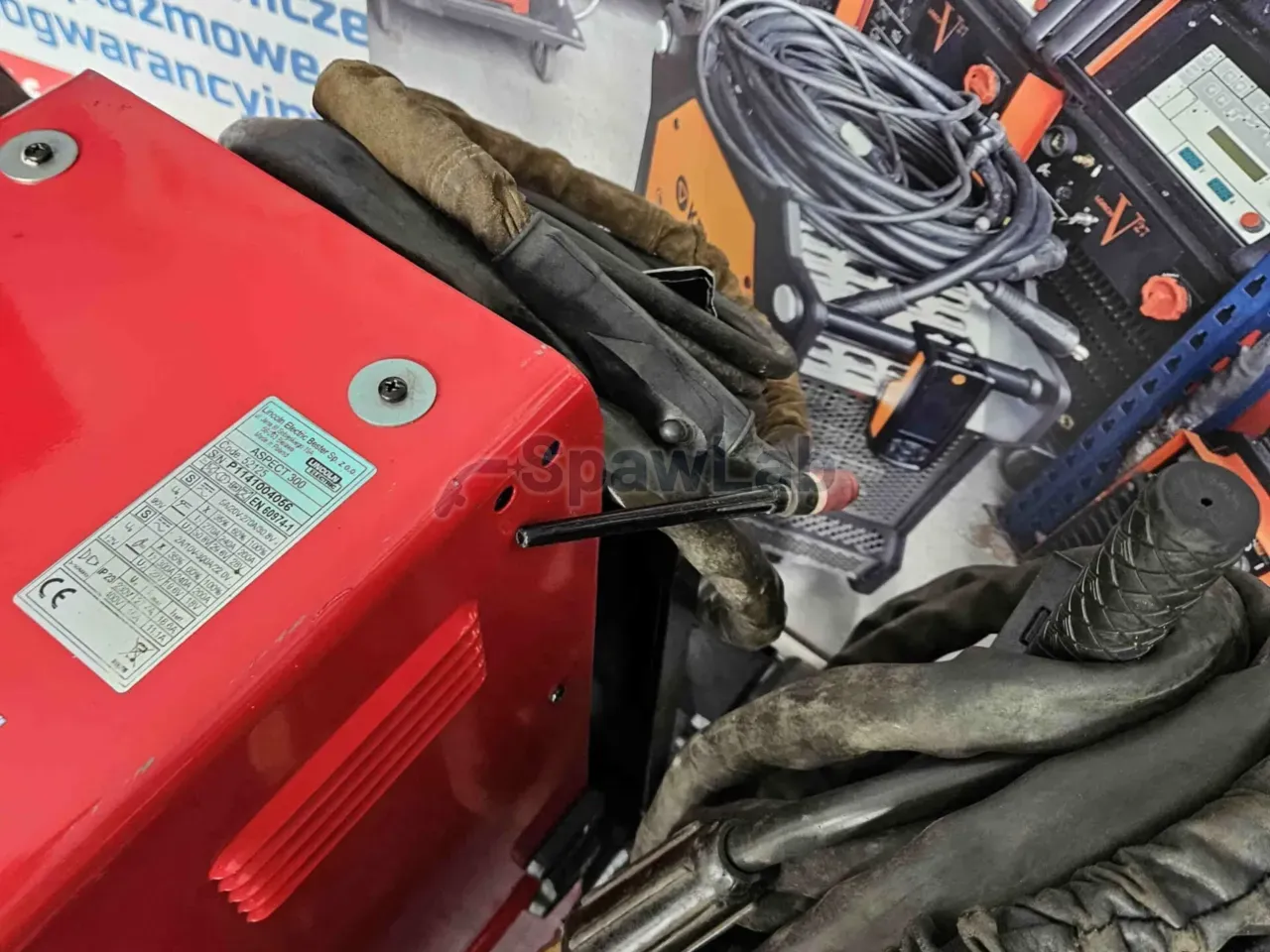

- WIG-Brenner etwa 8 m, flüssigkeitsgekühlt
- Massekabel 4 m
Worauf Sie achten sollten
Die Versorgung arbeitet von 230 bis 400 V mit einer Toleranz von 15%, und die Produktseite nennt 400 V, lassen Sie die Konfiguration des Anschlusses also vor dem Kauf bestätigen. Bei einphasiger Arbeit und den höchsten Strömen brauchen Sie eine kräftige Absicherung des Kreises, denn die Aufnahme aus einer Phase steigt. Die Einschaltdauer beträgt 300 A bei 35%, 240 A bei 60% und 200 A bei 100%, mit vollem Strom schweißen Sie also dreieinhalb Minuten in einem Fenster von zehn Minuten. Die Leerlaufspannung beträgt 90 V.
Der Brenner im Set ist flüssigkeitsgekühlt, zum Arbeitsplatz kommen ein Kühlgerät und die Flüssigkeit dazu, und vor der ersten Raupe prüfen Sie den Durchfluss. Der Brenner hat etwa 8 m, die Masse 4 m, das gibt Reichweite um das Bauteil auf Kosten der Steifigkeit des Pakets der Leitungen. Die Stromquelle wiegt 42 kg und misst 535 x 301 x 632 mm, zum Umstellen nehmen Sie einen Wagen.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
