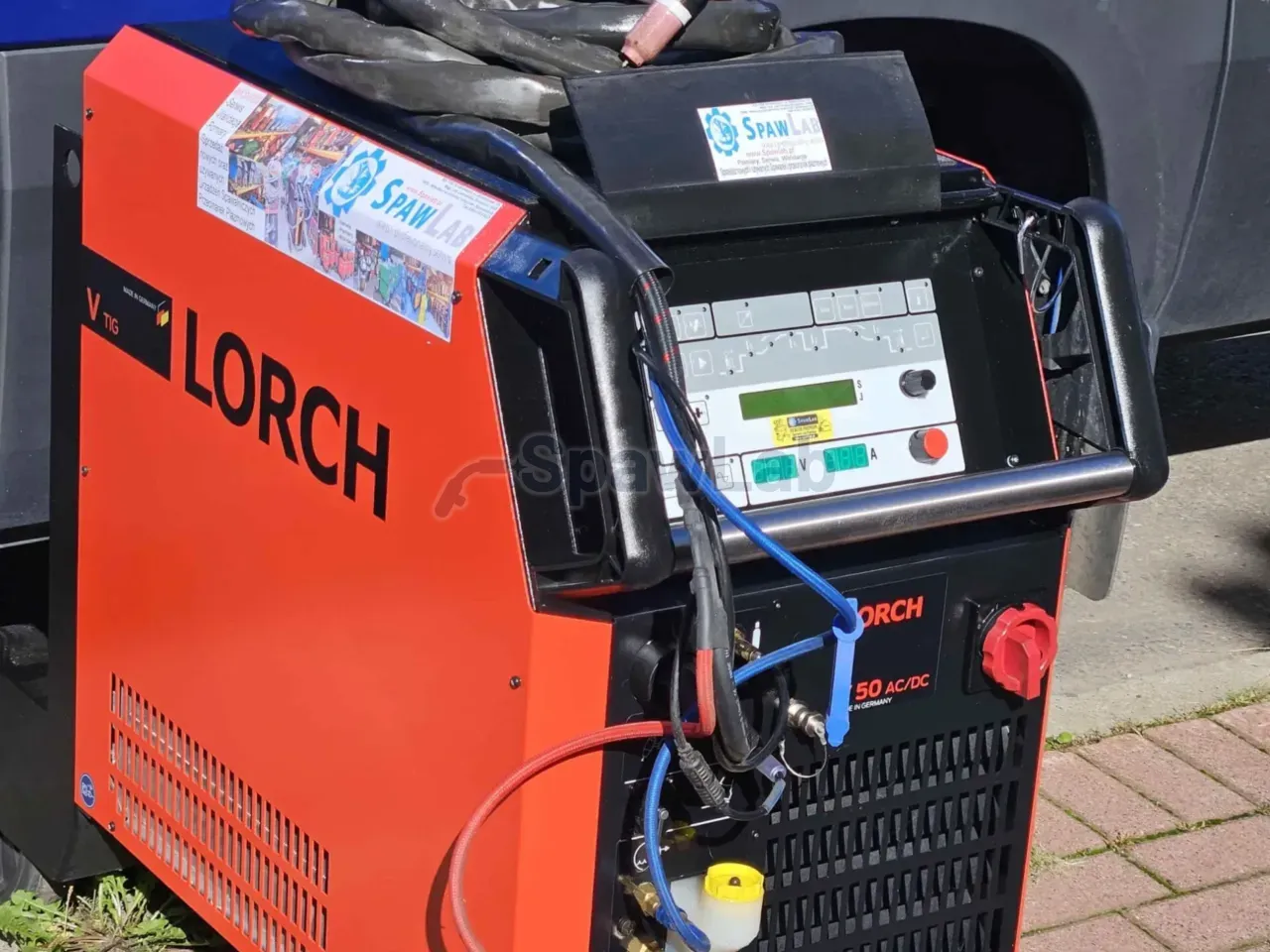

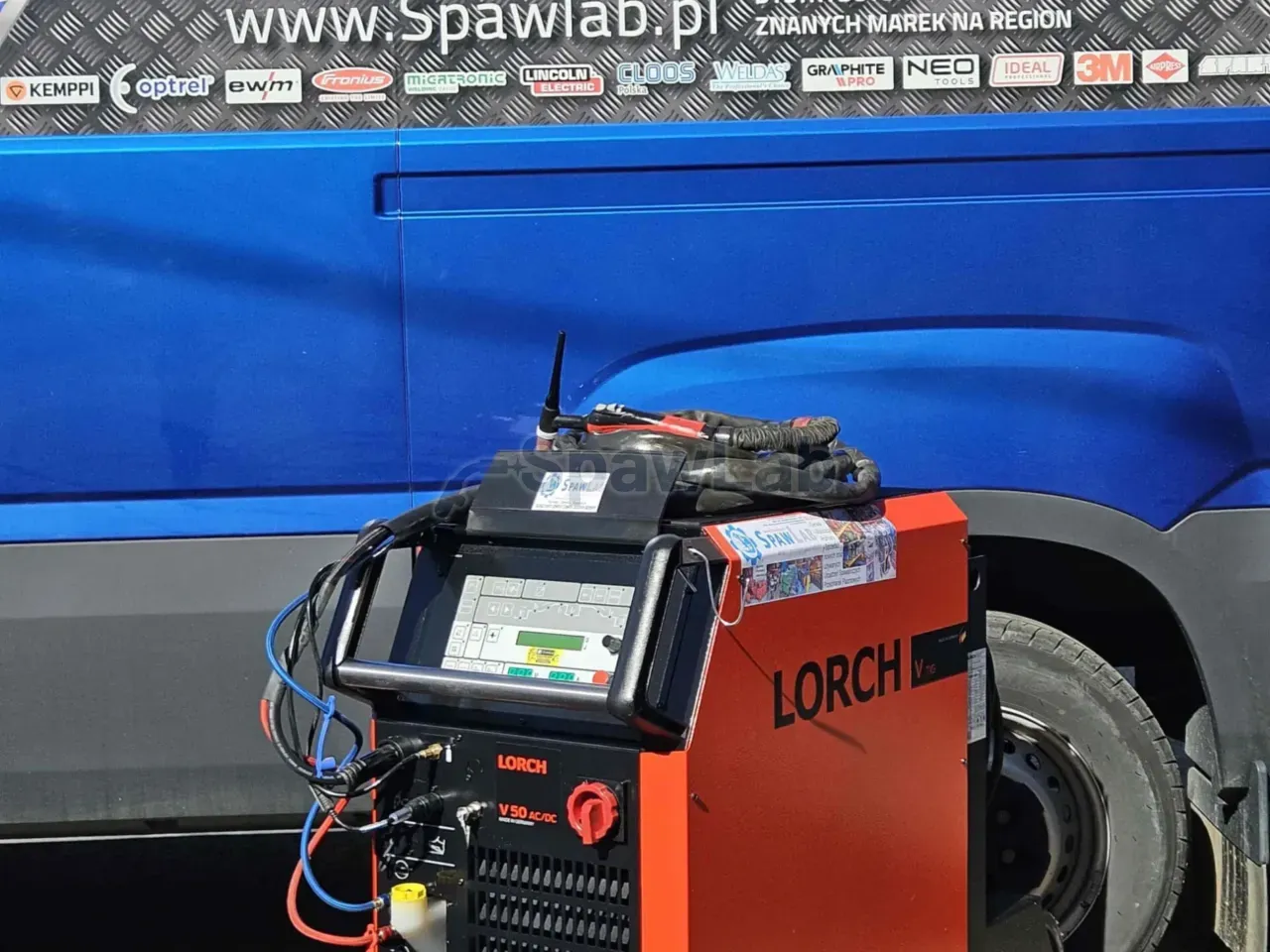

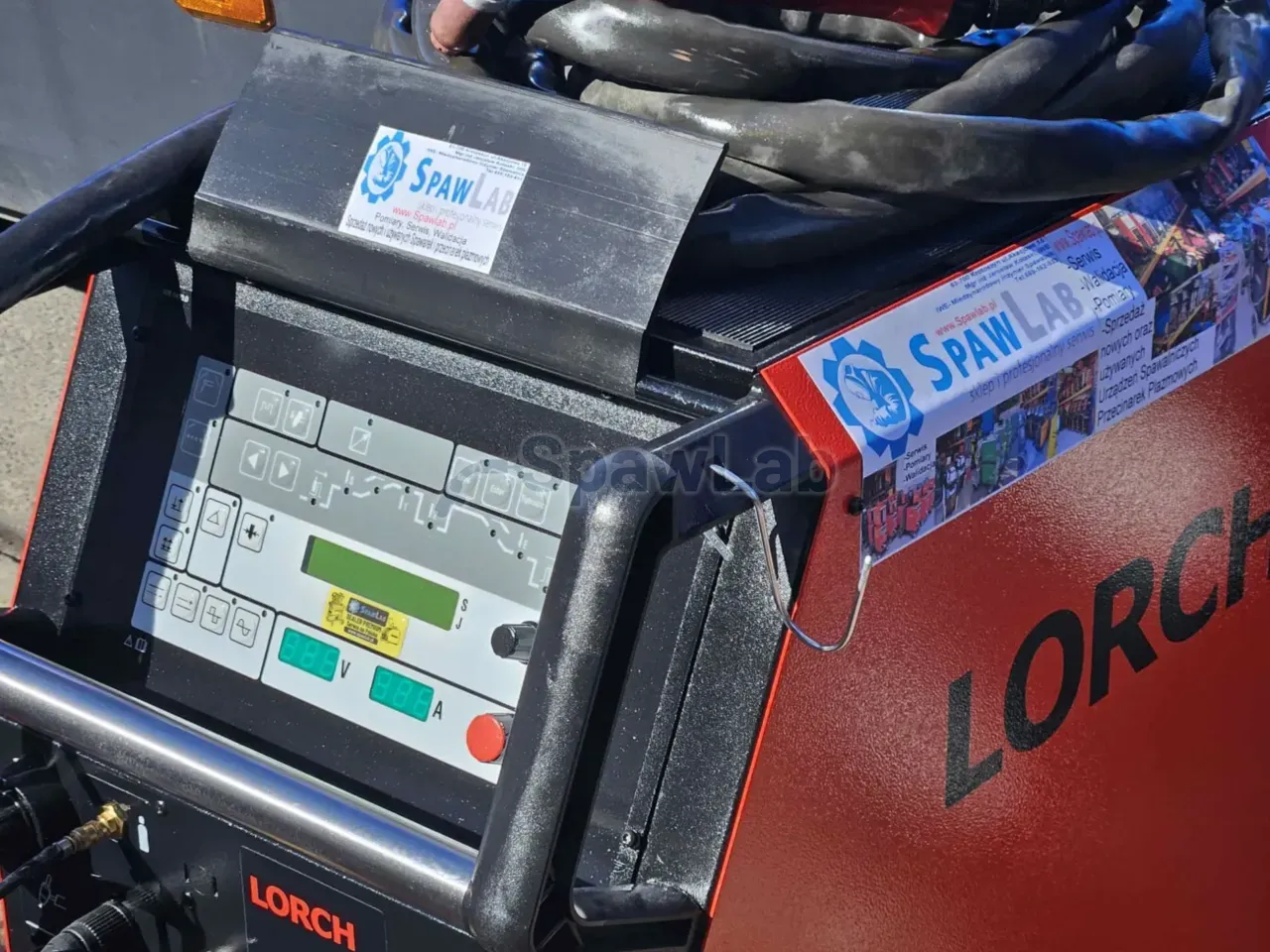

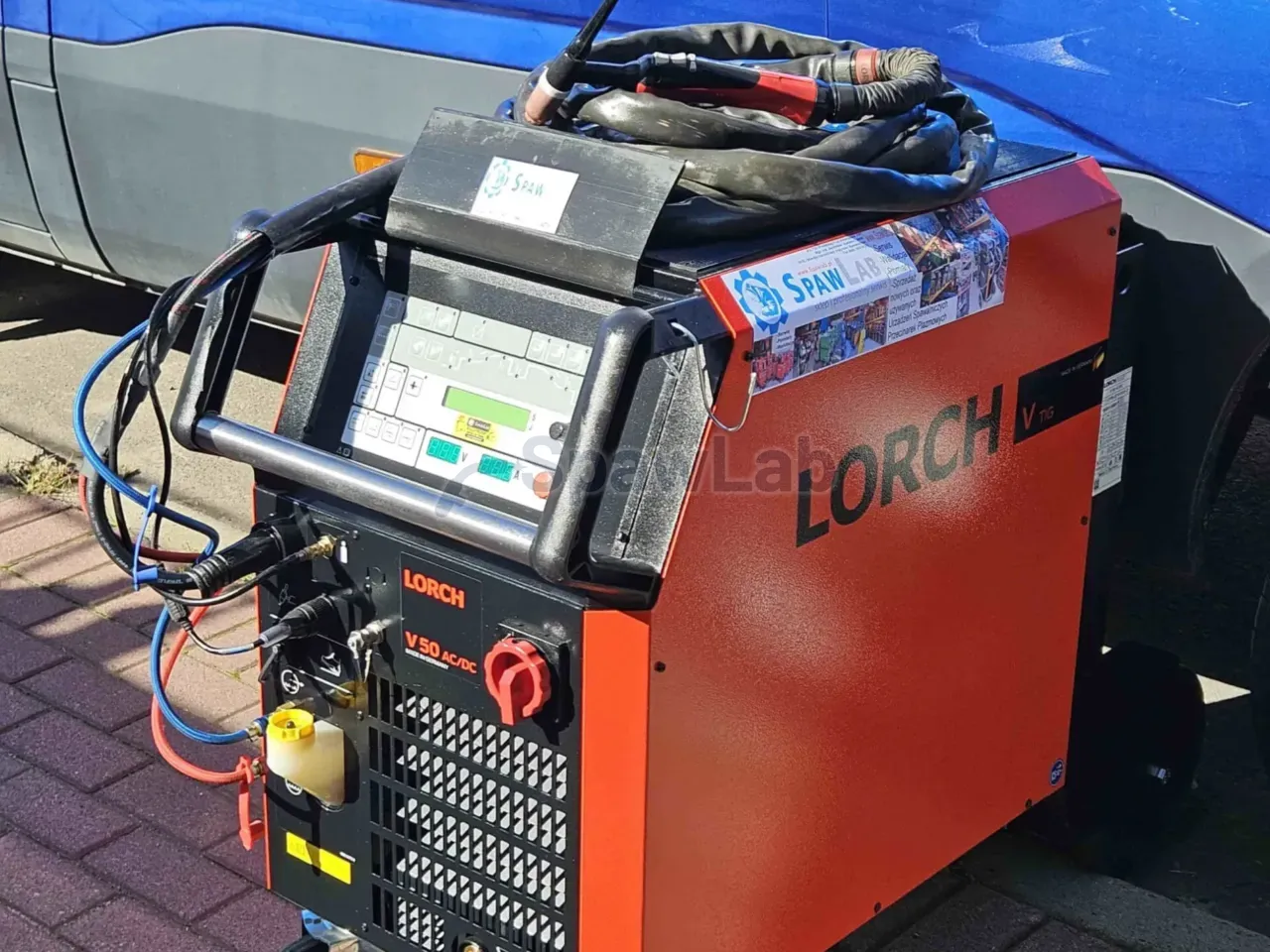

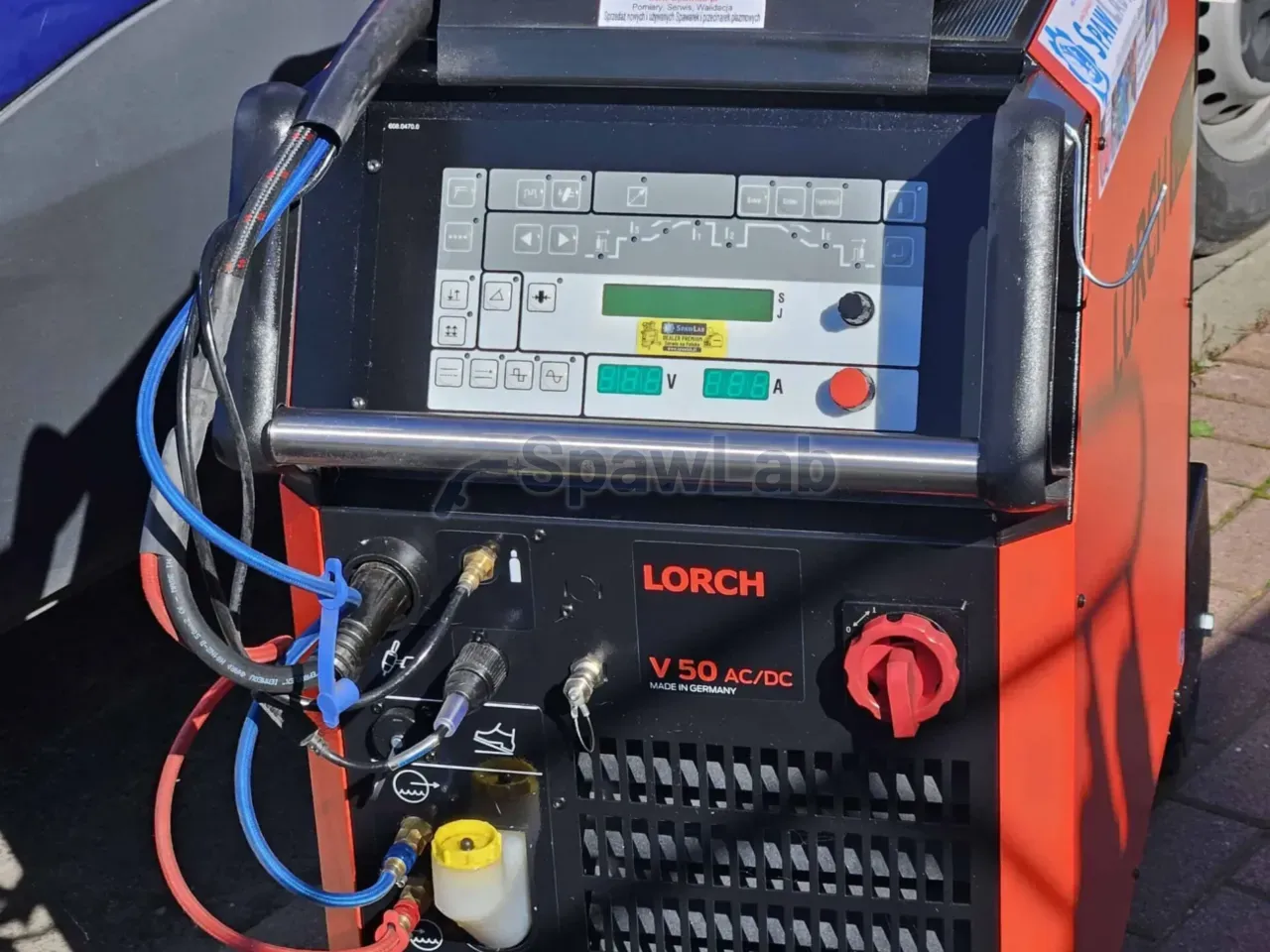

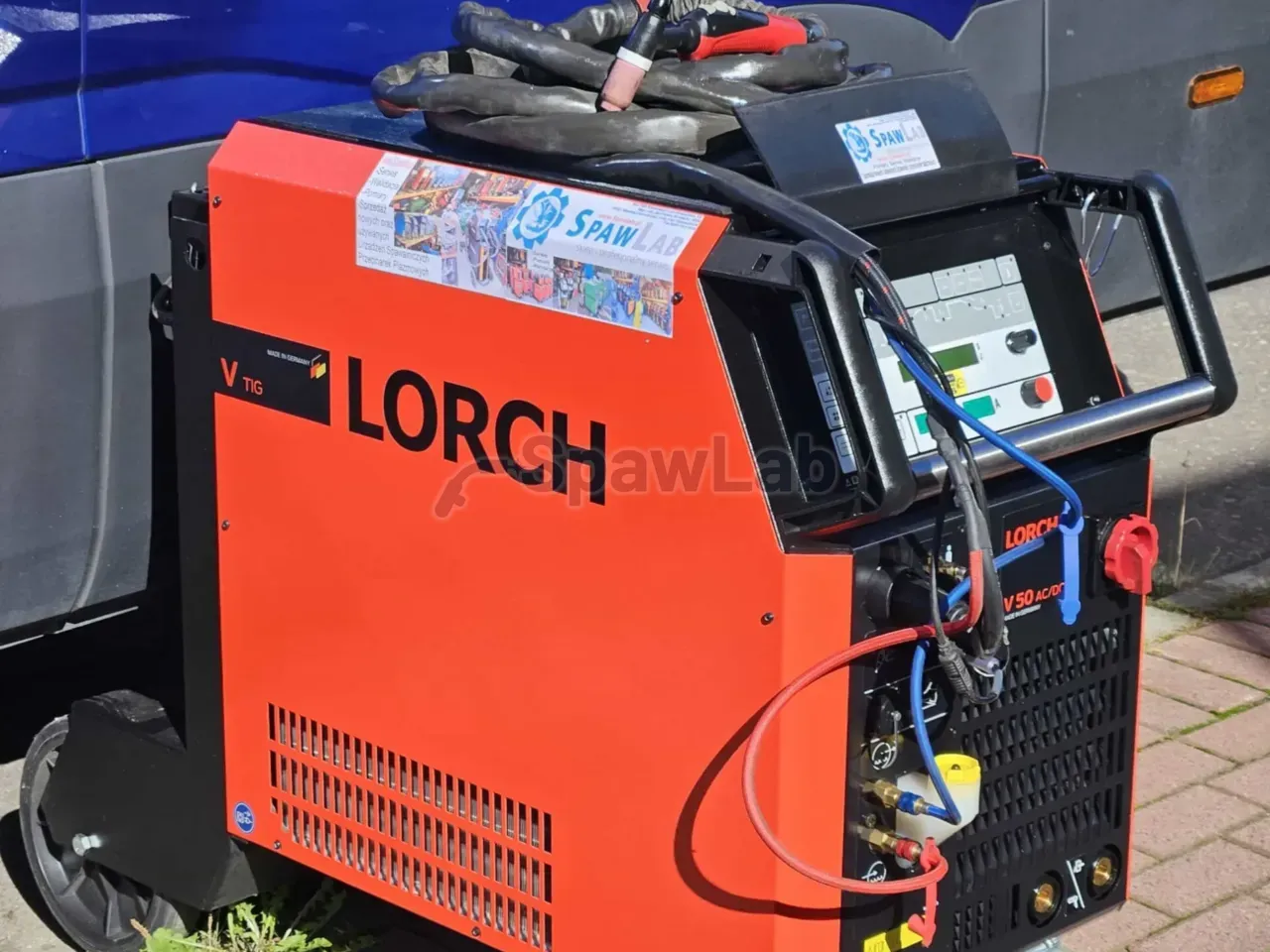

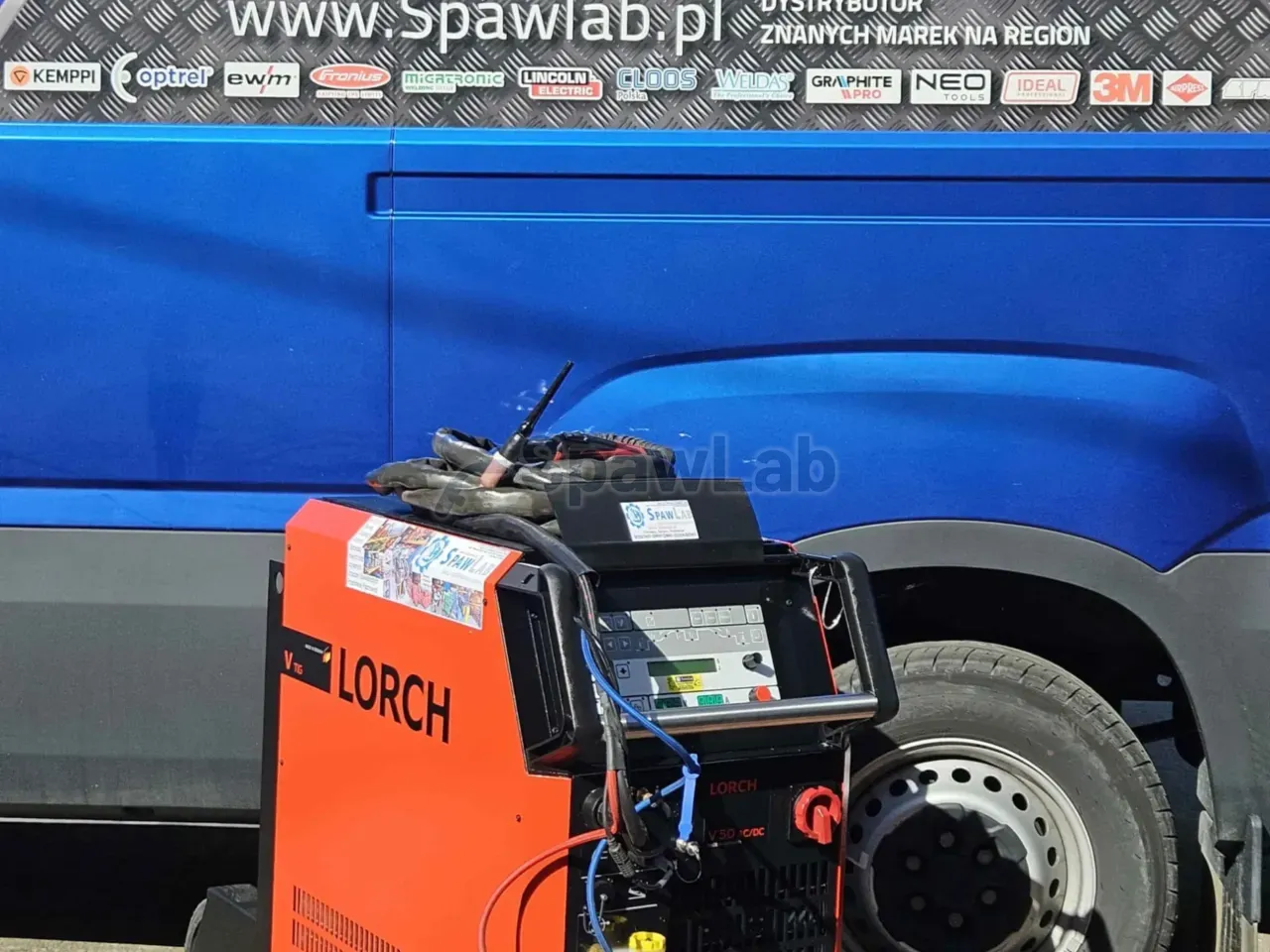

Die Lorch V50 AC/DC ist eine industrielle WIG-Stromquelle für Wechselstrom und Gleichstrom, mit Kühlung mit Flüssigkeit. Die Versorgung erfolgt mit 3 x 400 V mit einer Toleranz von 15%, das Gehäuse hat die Klasse IP23S, und die Stromquelle allein wiegt etwa 123,2 kg. Zum Satz gehören ein Kühlgerät, ein Wagen und ein WIG-Brenner mit 8 m und Steuerung.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für Werkstätten und Firmen, die Aluminium und Edelstahl in Serie schweißen. Mit Wechselstrom arbeiten Sie an Aluminium, mit Gleichstrom an Edelstählen und Baustählen. Die Kühlung mit Flüssigkeit nimmt die Wärme aus dem Brenner, bei langen Nähten bestimmt also nicht der Griff die Pausen.
Bei Aluminium arbeitet hier der ganze Satz an Funktionen für Wechselstrom. Die rechteckige Kurvenform gibt eine kräftige Reinigung der Schicht aus Oxiden und einen tiefen Einbrand. Das automatische Formen der Kalotte bereitet die kugelige Spitze der Elektrode vor, man muss sie vor der Arbeit also nicht von Hand herstellen. Die Regelung der Balance stellt das Verhältnis zwischen Reinigung und Einbrand ein, und die Regelung der Frequenz des Wechselstroms bündelt oder verbreitert den Lichtbogen je nach Stärke des Werkstoffs.
SmartBase ist eine eingebaute Datenbank, die den Ausgangspunkt der Parameter des Lichtbogens nach dem Durchmesser der Elektrode wählt. Fertige Einstellungen speichern Sie mit der Funktion Tiptronic, bis zu 100 Programme, in der Serienfertigung läuft also jedes Bauteil mit denselben Parametern, unabhängig davon, wer an der Maschine steht. Der Puls reicht bis 20 kHz, also 20 000 Hz. Eine so hohe Frequenz bündelt den Lichtbogen, begrenzt die eingebrachte Wärme und erlaubt es, die Naht auf dünnem Blech aus Edelstahl schneller zu führen.
Funktionen und Ausstattung
- Rechteckige Kurvenform des Wechselstroms, kräftige Reinigung von Oxiden und tiefer Einbrand auf Aluminium.
- Automatisches Formen der Kalotte, also der kugeligen Spitze der Elektrode, ohne Vorbereitung von Hand.
- Regelung der Balance des Wechselstroms, Wahl des Verhältnisses zwischen Reinigung und Einbrand.
- Regelung der Frequenz des Wechselstroms, Bündelung oder Verbreiterung des Lichtbogens nach der Stärke des Werkstoffs.
- SmartBase, eine Datenbank, die die Parameter des Lichtbogens nach dem Durchmesser der Elektrode wählt.
- Tiptronic, Speicher für bis zu 100 Programme, Wiederholbarkeit in der Serienfertigung.
- Puls bis 20 kHz, also 20 000 Hz, gebündelter Lichtbogen und wenig Wärme bei dünnen Blechen.
- Gehäuse aus Metall in der Klasse IP23S mit Griffen für den Transport, die für das Anheben mit dem Kran vorgesehen sind.
- Toleranz der Netzspannung 15%, Arbeit auch bei Versorgung aus einem Aggregat.
Technische Daten
| Marke | Lorch |
|---|---|
| Modell | V50 AC/DC |
| Verfahren | WIG mit Wechselstrom und Gleichstrom, Schweißen von Hand und besondere Verfahren |
| Stromart | AC/DC |
| Netzspannung | 3 x 400 V, Toleranz 15% |
| Frequenz des Pulses | bis 20 kHz, also 20 000 Hz |

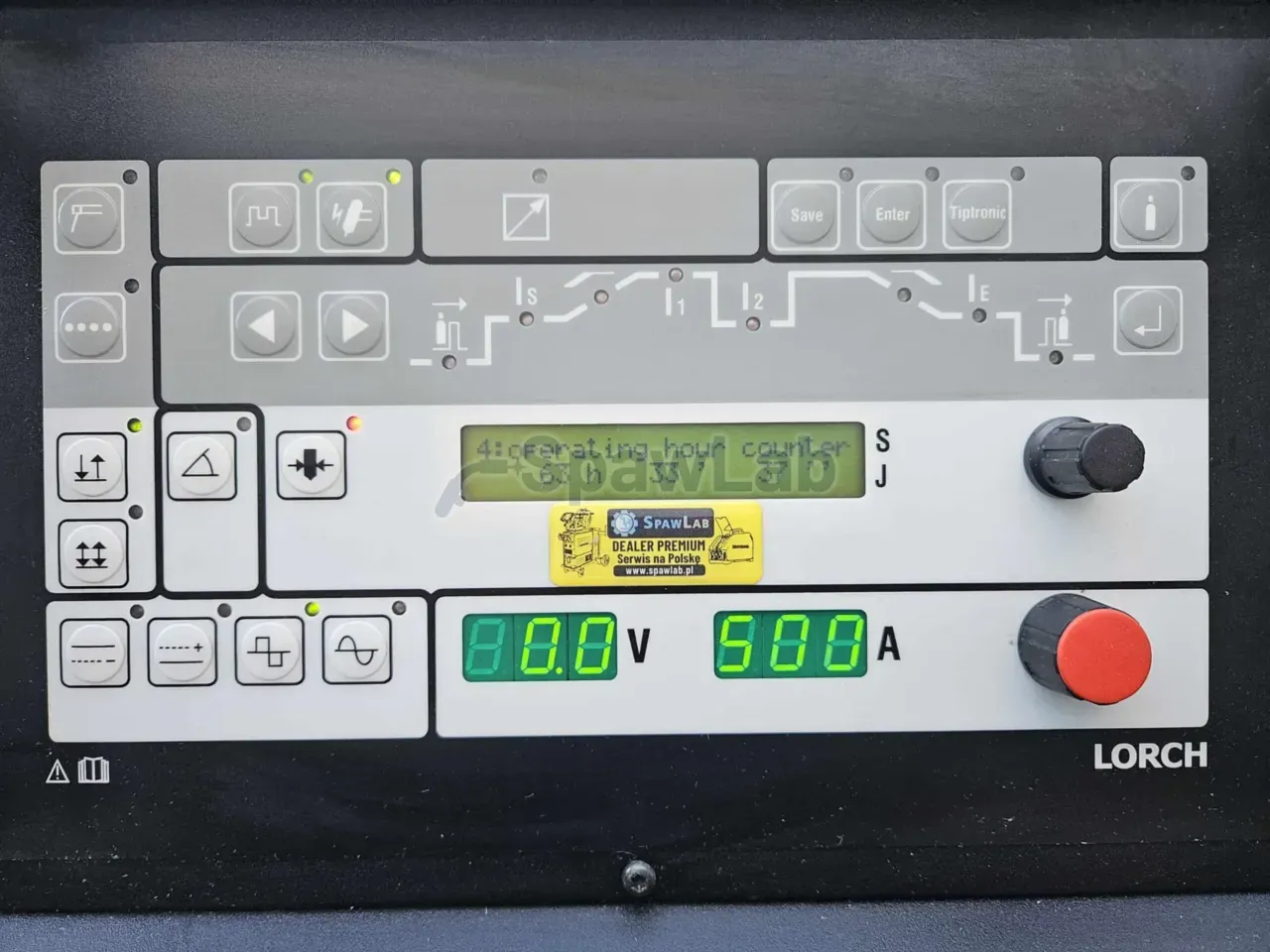

| Speicher für Programme | Tiptronic, bis 100 Programme |
| Kühlung | Flüssigkeit, eingebautes Kühlgerät WUK 5 |
| Schutzart | IP23S |
| Masse der Stromquelle | etwa 123,2 kg |
Was Sie bekommen
- Stromquelle Lorch V50 AC/DC
- WIG-Brenner Lorch 8 m mit Steuerung, flüssigkeitsgekühlt
- Massekabel 5 m
- eingebautes Kühlgerät für die Flüssigkeit WUK 5
- fahrbarer Wagen mit doppelter Sicherung für die Flasche
Worauf Sie achten sollten
Die Angaben zum Schweißstrom sind in den Unterlagen nicht einheitlich: der Wert aus der Beschreibung des Herstellers liegt nicht in dem Bereich, den die Produktkarte nennt. Deshalb nennen wir hier weder einen Bereich des Stroms noch eine Einschaltdauer, sondern legen sie vor dem Kauf mit Ihnen am Bedienfeld dieses Geräts fest. Die übrigen Werte stammen aus der Beschreibung und aus der Karte.
Die Versorgung erfolgt mit 3 x 400 V mit einer Toleranz von 15%, die Maschine verträgt also Schwankungen im Netz und Arbeit am Aggregat. Die Schutzart IP23S lässt Arbeit im Freien unter einem Dach zu. Die Stromquelle allein wiegt etwa 123,2 kg, die Griffe für den Transport sind für das Anheben mit dem Kran vorgesehen, planen Sie also einen Wagen und einen festen Platz und kein Tragen in den Händen.
Die Kühlung mit Flüssigkeit übernimmt das eingebaute Kühlgerät WUK 5. Vor dem Start prüfen Sie Stand und Umlauf des Kühlmittels und bei einem Stillstand in einer nicht beheizten Halle, ob die Flüssigkeit nicht gefriert. Der Brenner hat 8 m mit Steuerung am Griff, das gibt Reichweite um das Bauteil herum, bei einer so langen Leitung zählen aber der Durchgang im Umlauf und der Zustand des Steckers der Steuerung. Dazu kommen eine Flasche mit Argon, ein Druckminderer und Wolframelektroden.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
