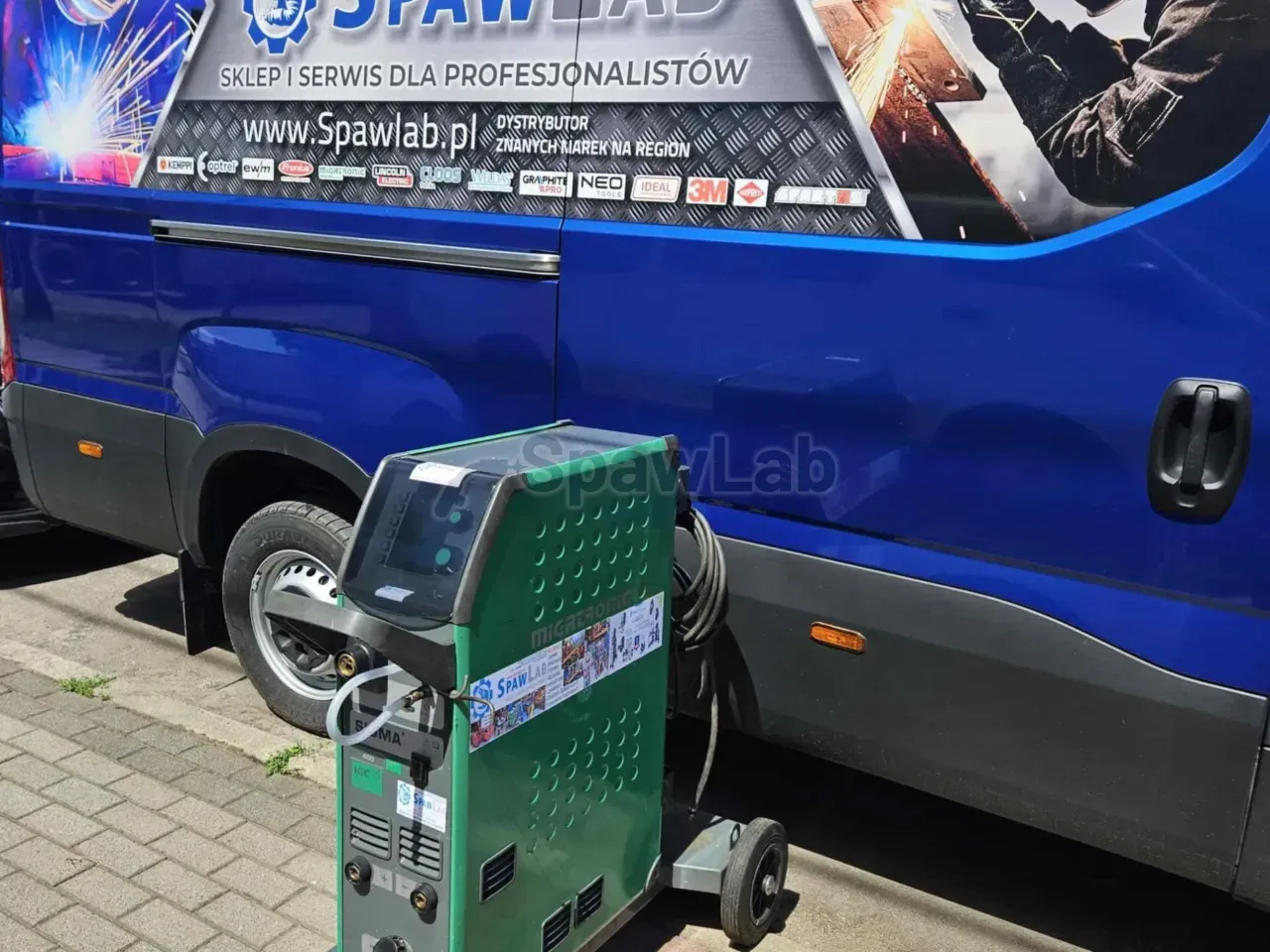

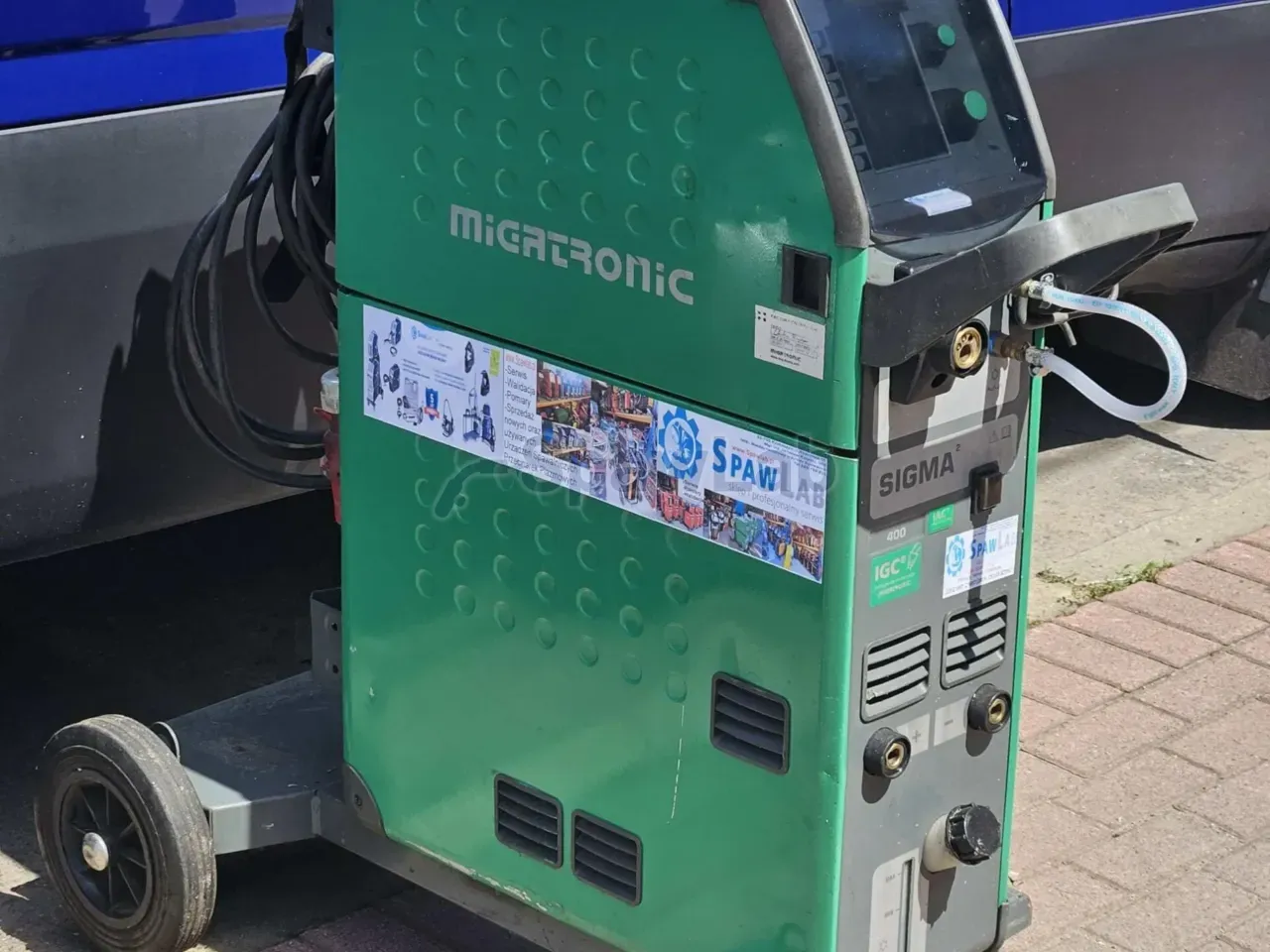

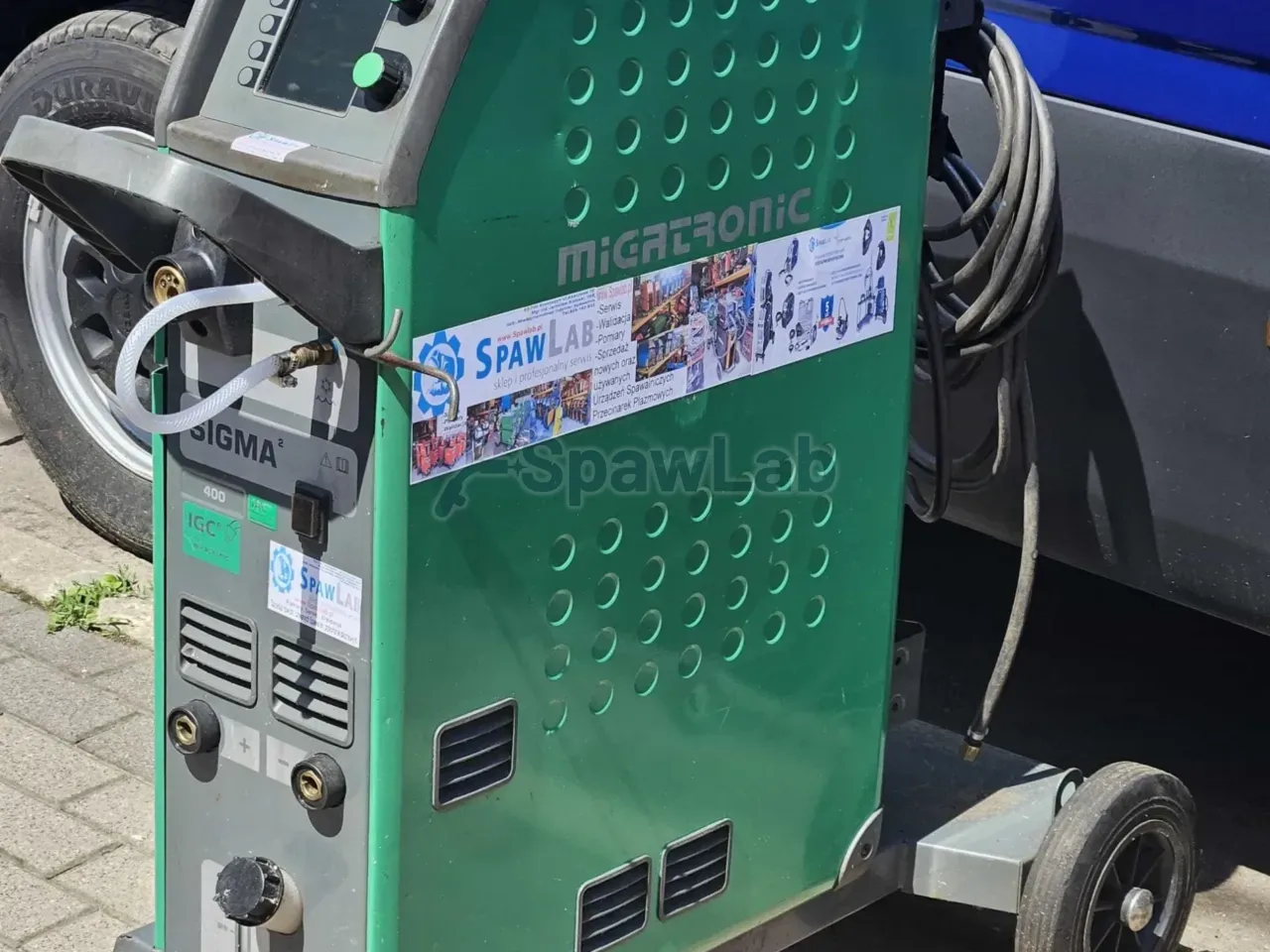

Migatronic Sigma Galaxy 400 ist eine Inverter-Stromquelle für MIG/MAG mit Puls und Doppelpuls, mit einer Regelung von 15 bis 400 A. Die Einschaltdauer bei 40°C beträgt 400 A bei 40% und 280 A bei 100%, die Lichtbogenspannung liegt zwischen 14,6 und 36 V. Die Versorgung ist 3 x 400 V mit einer Absicherung von 28 A, der Brenner ist flüssigkeitsgekühlt.
Wofür diese Maschine gedacht ist
Diese Stromquelle ist für die Schwerindustrie, für Werften und für Betriebe gedacht, die hochlegierte Stähle und Aluminium vorfertigen. Der Doppelpuls ordnet die Schuppung auf Aluminium und Edelstahl und gibt eine Nahtoberfläche nahe an einer WIG-Naht bei einem für MIG/MAG üblichen Tempo. Die Synergieprogramme stellen die Parameter nach der Angabe von Werkstoff und Draht ein, die Wiederholbarkeit hängt also nicht allein von der Übung des Bedieners ab, und die Nähte können die Anforderungen der Bewertungsgruppe B nach ISO 5817 erfüllen.
Die Maschine hat drei eigene Lösungen von Migatronic. IGC steuert den Durchfluss des Schutzgases in Echtzeit, auch in der Phase der Zündung, wo gewöhnliche Druckminderer das meiste Gas verlieren. Der Hersteller nennt eine Ersparnis bis 50%, und nebenbei begrenzt der ruhigere Austritt des Gases die Porosität der Naht. IAC untersucht den Übergang der Tropfen im Kurzlichtbogen und reagiert vor dem Kurzschluss, die Wurzellage in Rohren und Blechen wird dadurch sicherer, auch bei Änderungen des freien Drahtendes und bei breiteren Spalten.
Power ARC verengt und bündelt den Lichtbogen. Der Hersteller nennt einen bis 30% tieferen Einbrand als bei einem klassischen Sprühlichtbogen, das erlaubt einen kleineren Nahtöffnungswinkel, weniger Draht und weniger eingebrachte Wärme, also weniger Richten nach dem Schweißen. Dazu kommt das Fugenhobeln mit der Kohleelektrode, also das Entfernen fehlerhafter Nahtabschnitte und die Vorbereitung der Fuge für das erneute Schweißen.
Der Bereich der Lichtbogenspannung von 14,6 V bis 36 V deckt den Kurzlichtbogen bei dünnen Teilen und den Sprühlichtbogen bei dicken Querschnitten ab. Zusammen mit der Stromregelung ab 15 A ergibt das einen Arbeitsplatz für sehr verschiedene Aufgaben, vom Blech bis zur tragenden Konstruktion.
Funktionen und Ausstattung
- Puls und Doppelpuls: gleichmäßige Schuppung auf Aluminium und Edelstahl, weniger Spritzer und Kontrolle über die Wärmemenge.
- Synergieprogramme: Sie wählen Werkstoff und Draht, und die Steuerung wählt den Rest.
- IGC, also die Steuerung des Gasdurchflusses: Dosierung des Gases in Echtzeit, laut Hersteller eine Ersparnis bis 50% und ein ruhigerer, laminarer Austritt.
- IAC, also die Steuerung des Kurzlichtbogens: das System sagt den Kurzschluss voraus und stabilisiert den Lichtbogen, was bei der Wurzellage ohne Zugang von innen hilft.
- Power ARC: gebündelter Lichtbogen mit einem laut Hersteller bis zu 30% tieferen Einbrand, für dicke Stahlkonstruktionen.
- Fugenhobeln mit Druckluft: Reparatur von Nähten und Vorbereitung der Kanten mit der Kohleelektrode.
- In die Stromquelle integrierte Wasserkühlung.

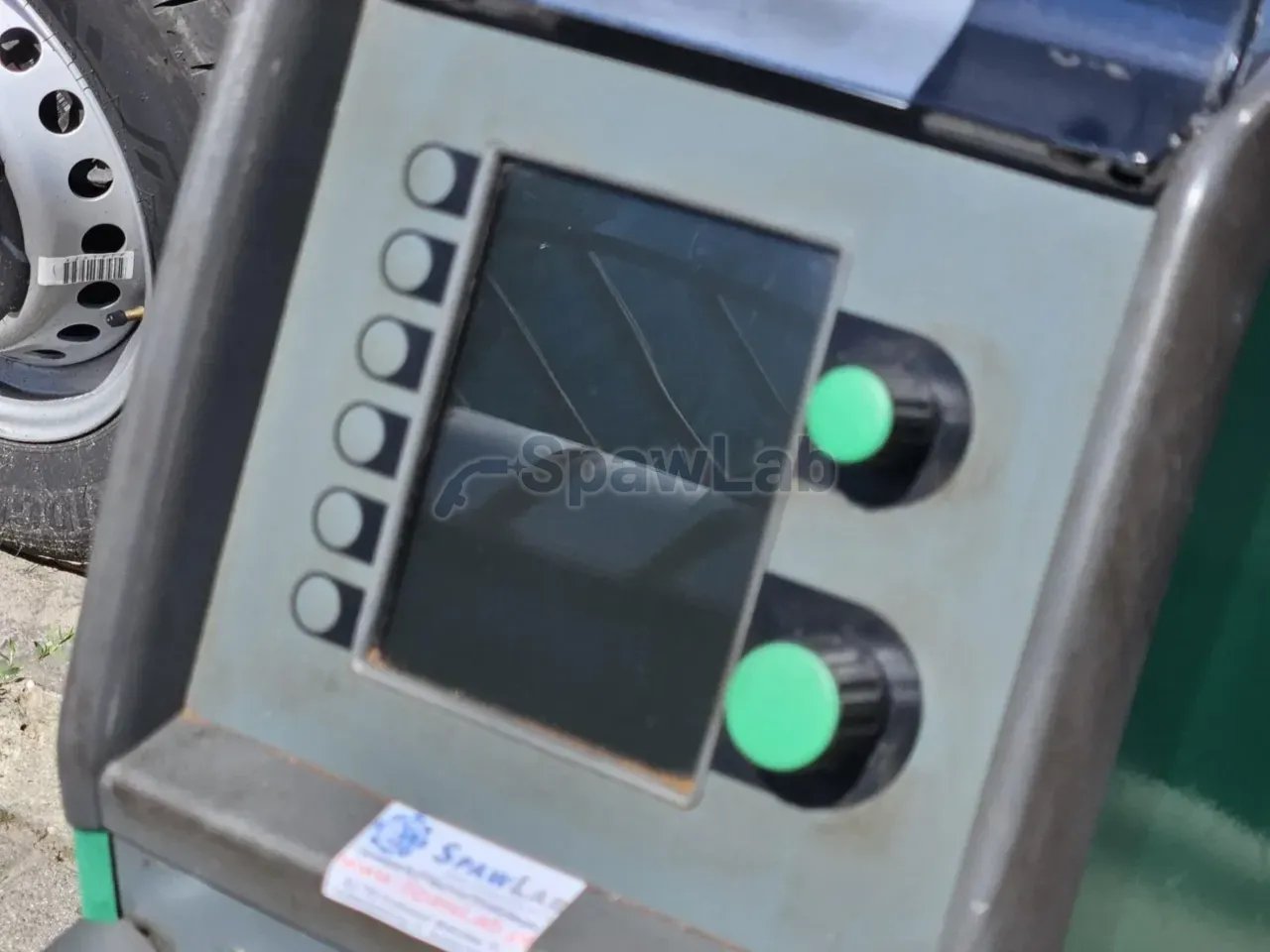

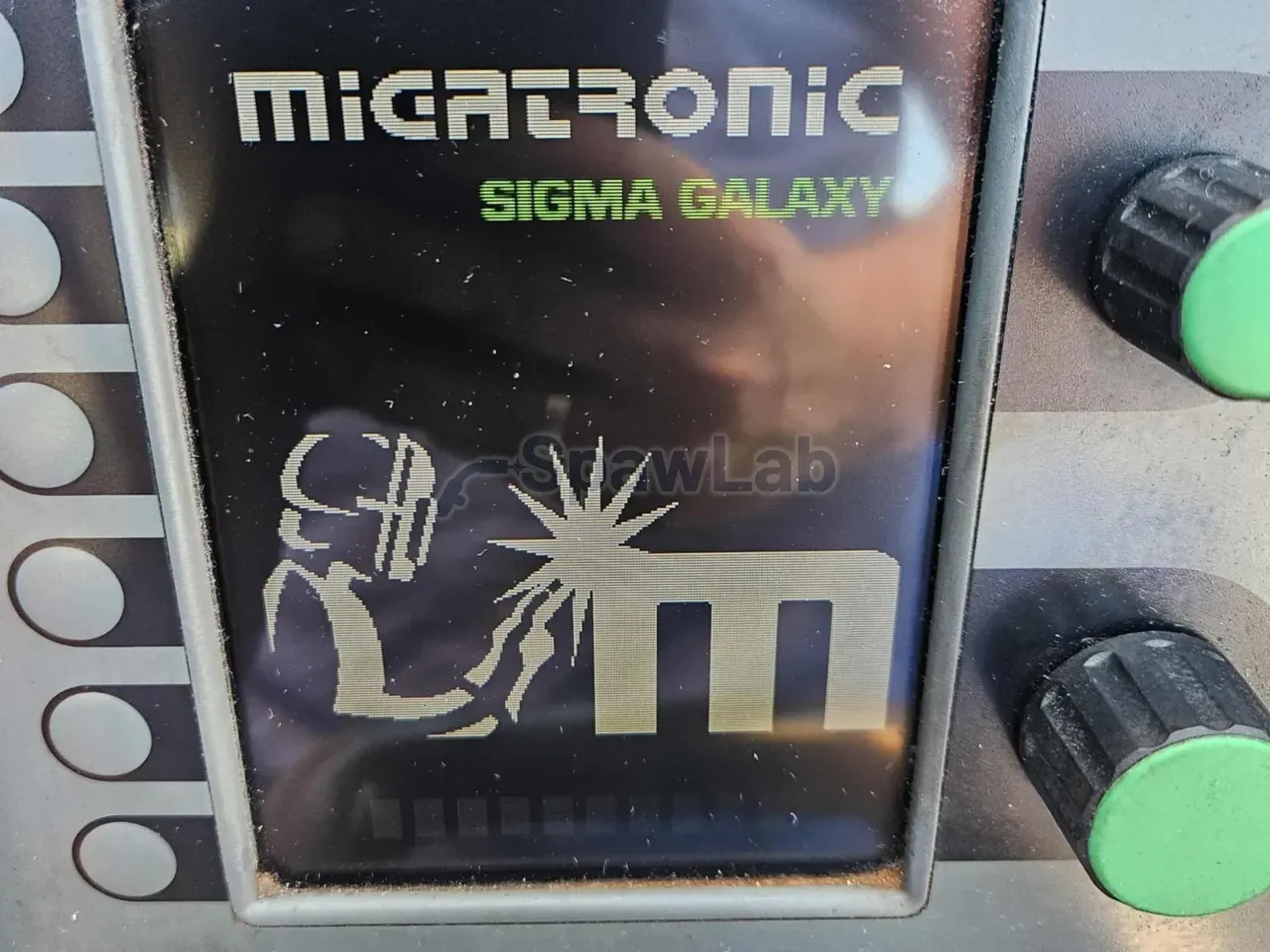

- Grafische Bedienoberfläche, lesbar ohne Kenntnis der Sprache des Menüs.

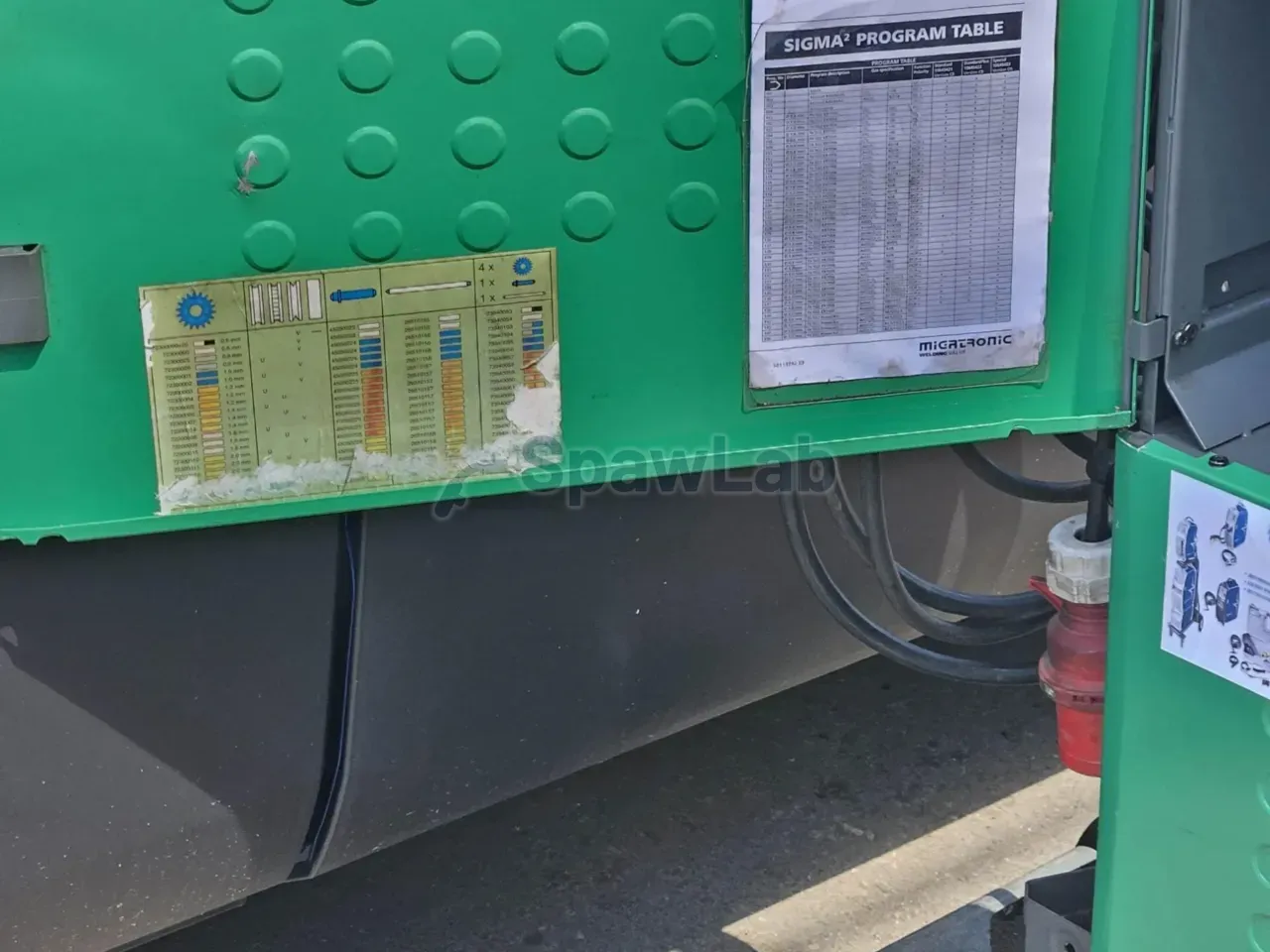

- Bedienungsanleitung auf Polnisch und Karte der Synergieprogramme im Format PDF.
Das Fugenhobeln macht aus dieser Stromquelle auch eine Maschine für die Instandsetzung. Ein Strom von 400 A reicht, um fehlerhafte Abschnitte der Nähte mit der Kohleelektrode zu entfernen und die Fuge für das erneute Schweißen vorzubereiten, Reparaturen führen Sie also dort aus, wo Sie schweißen.
Die Synergieprogramme und der Speicher der Einstellungen verkürzen die Einarbeitung weniger erfahrener Bediener. Die Steuerung achtet auf das Verhältnis zwischen Spannung und Geschwindigkeit des Drahtes, und der Schweißer stimmt die Länge des Lichtbogens auf Position und Dicke des Materials ab.
Technische Daten
| Marke | Migatronic |
|---|---|
| Modell | Sigma Galaxy 400 |
| Versorgung | 3 x 400 V |
| Netzabsicherung | 28 A |
| Schweißstrombereich | von 15 bis 400 A |
| Einschaltdauer bei 40°C | 400 A bei 40%, 280 A bei 100% |
| Lichtbogenspannungsbereich | von 14,6 V bis 36 V |
| Verfahren | MIG/MAG synergisch, Puls, Doppelpuls, Fugenhobeln mit Druckluft |

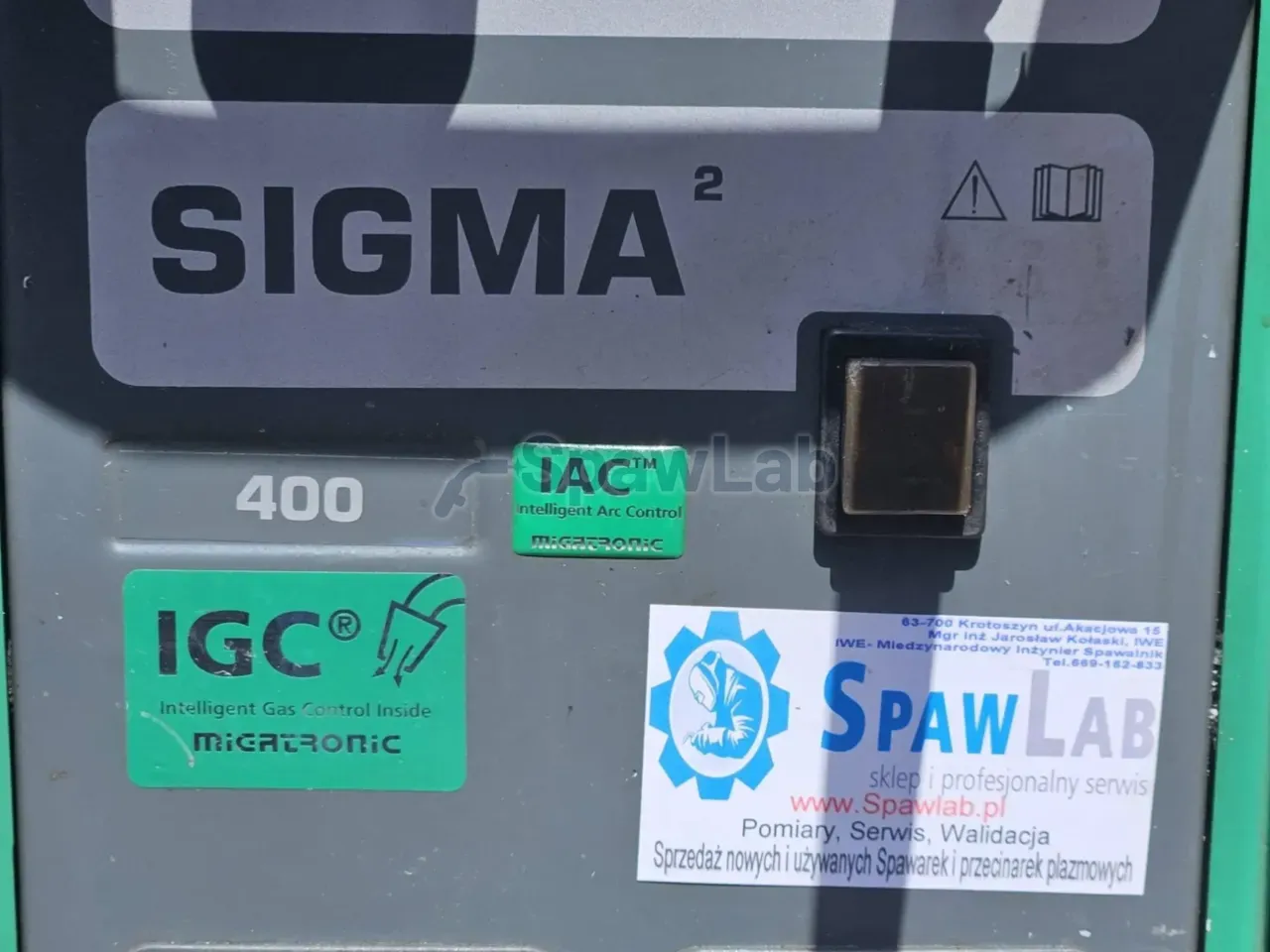

| Eigene Funktionen | IGC, IAC, Power ARC |
| Kühlung | Flüssigkeit, integriert |
| MIG-Brenner | neu, 4 m, flüssigkeitsgekühlt |
| Massekabel | 3 m |
| Netzleitung | 5 m |
Die Steuerung des Gasdurchflusses arbeitet im Hintergrund und verlangt keine Bedienung, den Gewinn daraus sehen Sie aber erst auf der Rechnung für die Flaschen nach einigen Wochen Arbeit. Ähnlich ist es mit der Steuerung des Kurzlichtbogens: bei der Wurzel zählt, wie viele Nacharbeiten nach dem ersten Durchgang bleiben.
Was Sie bekommen

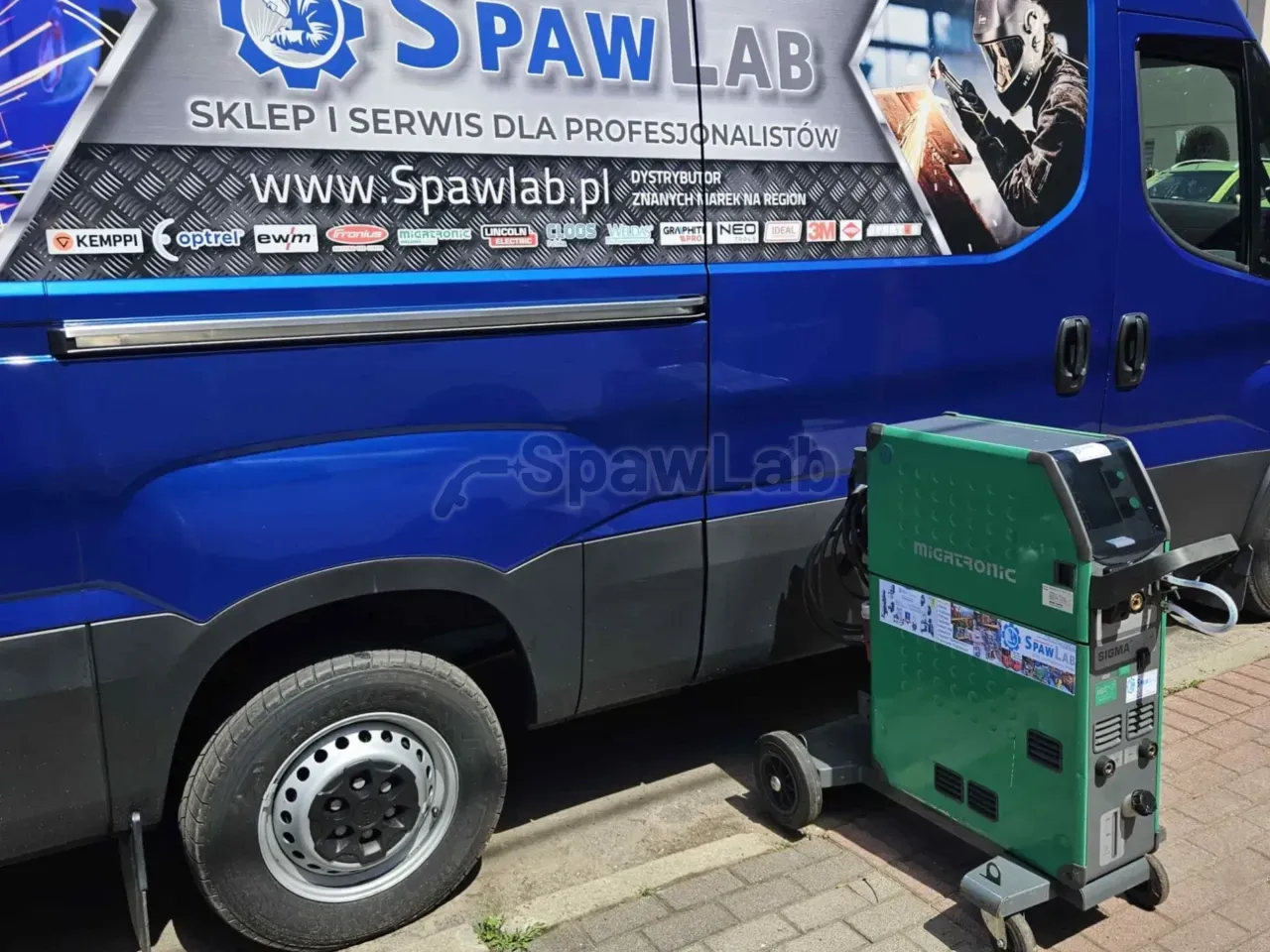

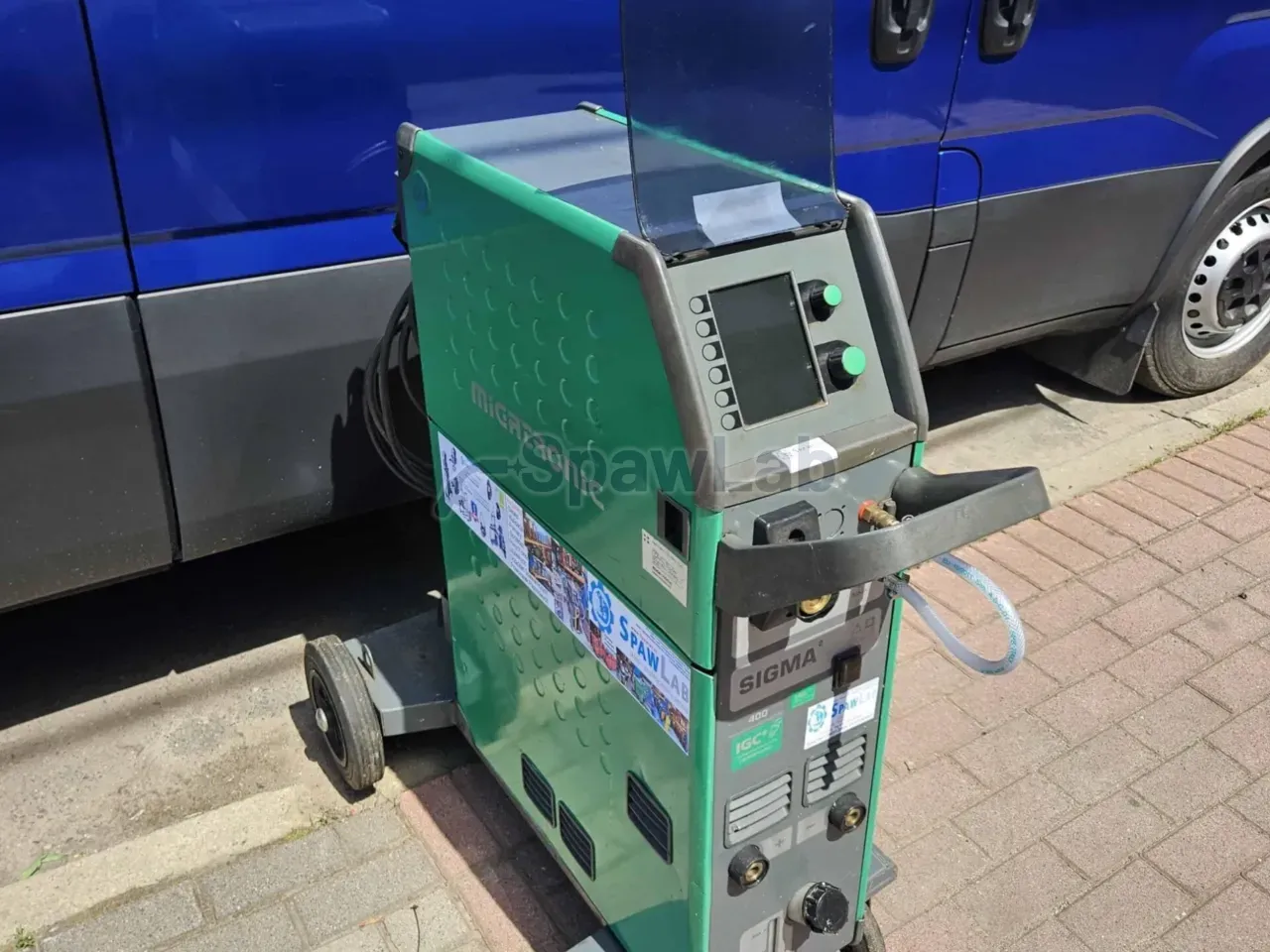

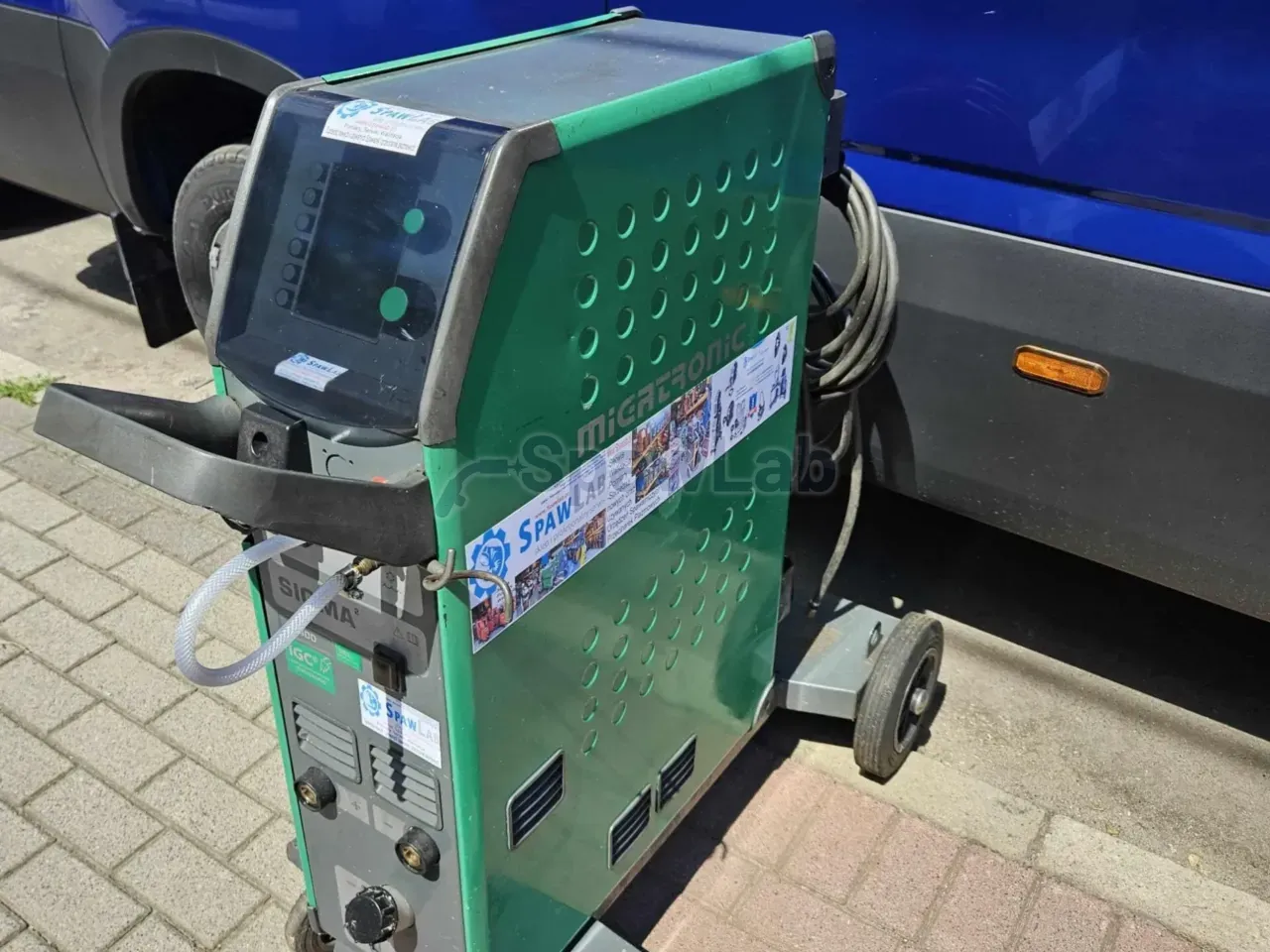

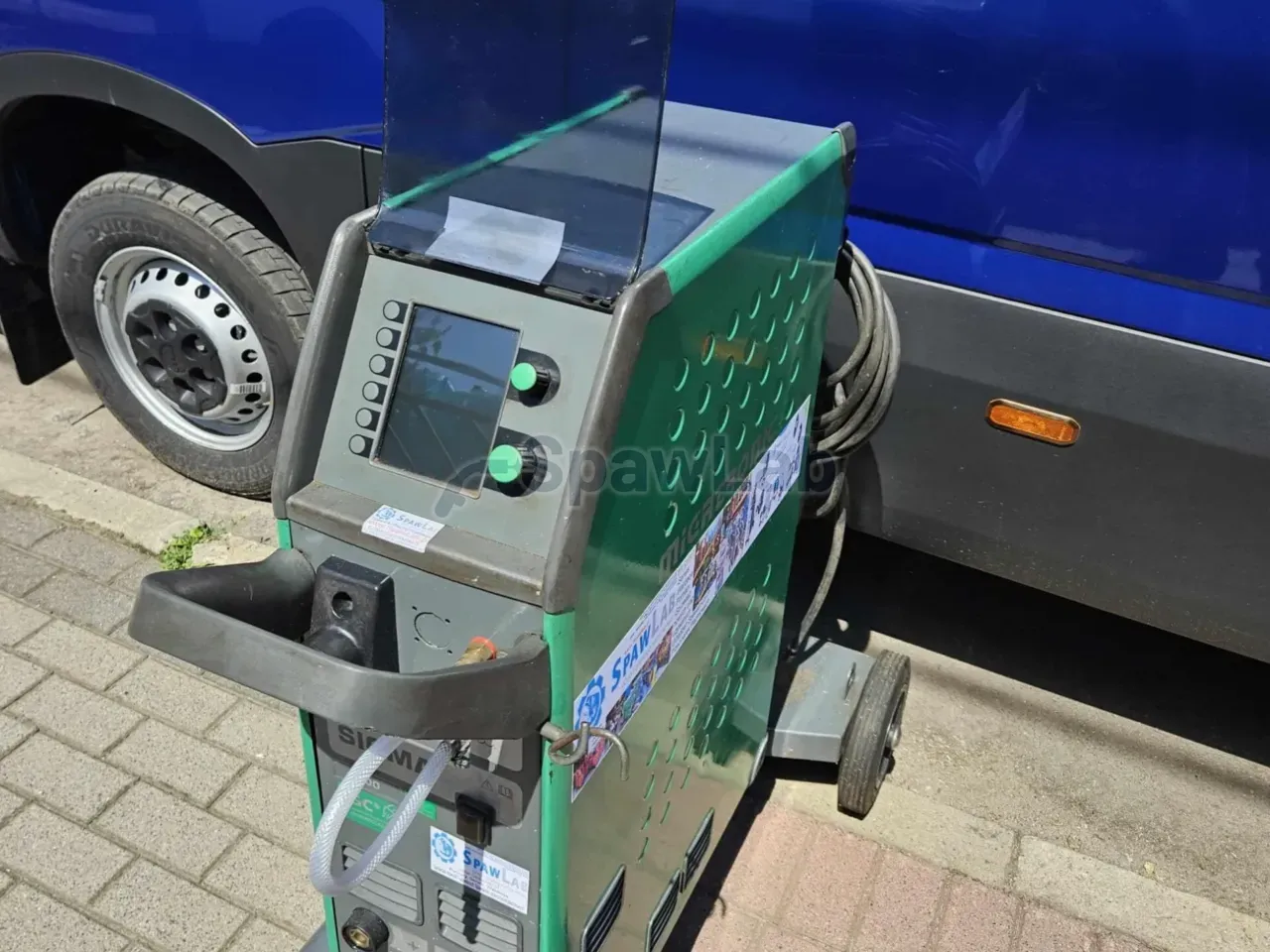

- Stromquelle Migatronic Sigma Galaxy 400
- neuer MIG-Schweißbrenner 4 m, flüssigkeitsgekühlt
- Massekabel 3 m
- Netzleitung 5 m
- Bedienungsanleitung auf Polnisch und Karte der Synergieprogramme
Worauf Sie achten sollten
Der Doppelpuls verlangt eine andere Führung des Brenners als das gewöhnliche MIG/MAG: die Geschwindigkeit der Hand muss zum Takt der Pulsation passen, sonst wird die Schuppung ungleichmäßig. Das ist eine Sache von wenigen Versuchen, ohne sie stellt sich das Ergebnis nahe an WIG aber nicht von selbst ein. Bei Edelstahl achten Sie auch auf die Wärmemenge, denn von ihr hängt die Korrosionsbeständigkeit der Verbindung ab.
Versorgung 3 x 400 V mit einer Absicherung von 28 A. Die Einschaltdauer, gerechnet bei 40°C, liegt bei 400 A bei 40% und 280 A bei 100%, planen Sie im Dauerbetrieb also den Strom näher an 280 A. Die Wasserkühlung ist in die Stromquelle integriert, Flüssigkeitsstand und Dichtheit des Kreislaufs prüfen Sie nach der Lieferung. Für das Fugenhobeln brauchen Sie einen eigenen Kohlebrenner und Druckluft.
Die Funktionen IGC und IAC bringen erst dann einen Gewinn, wenn Sie sie auf Ihre Verbindungen und Ihr Gas einstellen, planen Sie also einige Versuche am Reststück ein. Klären Sie vor dem Kauf, welche Drahtdurchmesser Sie fördern wollen, denn davon hängen der Satz Rollen, die Drahtseele und die Stromdüsen ab.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
