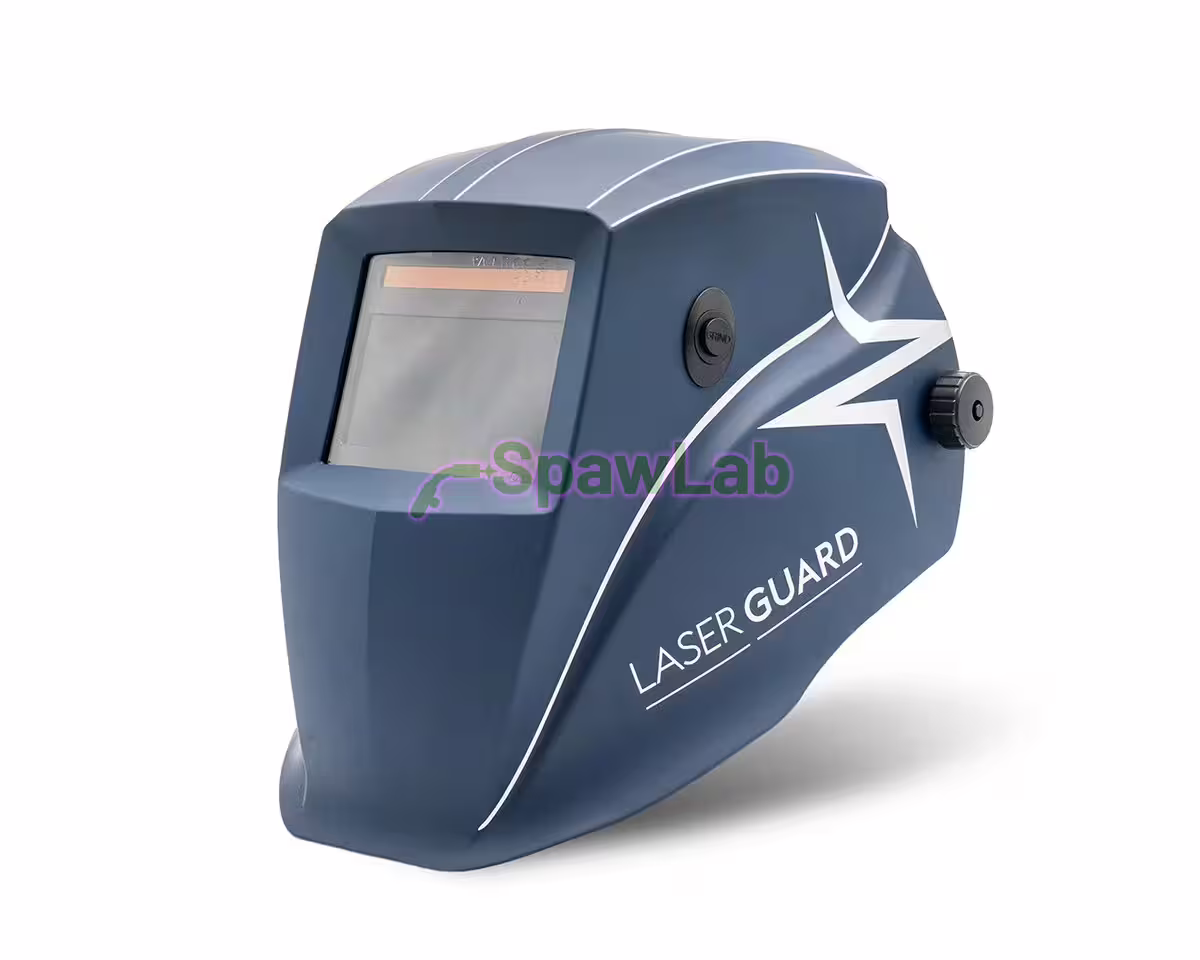

Przyłbica Laser Guard to automatyczna przyłbica Böhler Welding do ręcznego spawania laserowego i hybrydowego, a także do klasycznego spawania łukowego. Filtr i skorupa mają ochronę laserową według EN 207 dla długości fali 1000 do 1100 nm (filtr D LB7 IR LB8, skorupa D LB6 IR LB8), a filtr spawalniczy ma zakresy DIN 5 do 8 i 9 do 13 oraz klasę V1 według ISO 16321-2. Pole widzenia ma 98 x 53 mm. To najnowszy model rodziny Guardian.
Parametry techniczne
| Numer katalogowy | 89572 |
|---|---|
| Marka | Böhler Welding |
| Model | Laser Guard |
| Typ | przyłbica automatyczna do spawania laserowego i łukowego |
| Kolor | niebieski matowy |
| Stopnie zaciemnienia (DIN) | jasny 4, ciemny 5-8 (CUT) i 9-13 (WELD) |
| Ochrona laserowa filtra (EN 207) | 1000-1100 D LB7 IR LB8 |
| Ochrona laserowa skorupy (EN 207) | 1000-1100 D LB6 IR LB8 |
| Klasa optyczna (ISO 16321-2) | V1 |
| Pole widzenia filtra | 98 x 53 mm |
| Opóźnienie rozjaśnienia | 0,1-0,9 s, co 0,1 s |
| Tryb szlifowania | przycisk na zewnątrz skorupy |
| Zasilanie filtra | bateria CR2450, wyłączenie po 15 min bez użycia |
| Temperatura pracy | -5 do +55 °C |
| Ilość w opakowaniu | 1 szt. |
| Normy | ISO 16321-2, EN 207, EN 166, CE |
Dla kogo
- Ręczne spawanie laserowe i hybrydowe laserami o długości fali 1000 do 1100 nm.
- Stanowiska, na których ten sam spawacz pracuje laserem i łukiem: instrukcja wymienia też MIG/MAG, TIG na źródłach inwertorowych, elektrodę otuloną, spawanie impulsowe AC/DC i pracę w osłonie argonu oraz helu.
- Szlifowanie między spawaniem: przycisk na zewnątrz skorupy przełącza tryb szlifowania bez zdejmowania przyłbicy.
- Zakłady z oceną ryzyka laserowego: instrukcja wymaga, żeby ochronę oczu dobierała osoba odpowiedzialna za bezpieczeństwo laserowe.
Co wyróżnia przyłbicę Laser Guard
- Ochrona laserowa według EN 207 w zakresie 1000 do 1100 nm: filtr D LB7 IR LB8, skorupa D LB6 IR LB8. Wartości graniczne i testy odporności dotyczą ekspozycji do 5 sekund.
- Filtr spawalniczy DIN 4 w stanie jasnym, DIN 5 do 8 (CUT) i 9 do 13 (WELD), klasa V1 według ISO 16321-2.
- Technologia True Colour z ograniczoną transmisją światła niebieskiego: naturalny, kontrastowy obraz łuku i detalu.
- Pole widzenia 98 x 53 mm.
- Opóźnienie rozjaśnienia od 0,1 do 0,9 s, każde naciśnięcie przycisku dodaje 0,1 s; czułość regulowana przyciskiem.
- Filtr jest na stałe połączony ze skorupą, żeby zachować ochronę laserową całej przyłbicy.
- Części z rodziny Guardian: nagłowie, potniki i szybka zewnętrzna są te same co w Guardian 50, 62 i 62F.
- Bateria CR2450 i automatyczne wyłączenie po 15 minutach bez użycia.
W zestawie
- Przyłbica Laser Guard zmontowana, z filtrem ADF połączonym ze skorupą
- Szybka zewnętrzna i wewnętrzna
- Nagłowie Guardian z potnikami
- Instrukcja obsługi
Części eksploatacyjne i zamienne
- Böhler Welding Szybka zewnętrzna Guardian 50, 62, 62F, Laser Guard (10 szt.): szybka zewnętrzna, ta sama co w przyłbicach Guardian; wzmocniona wersja to Böhler Welding Szybka zewnętrzna Heavy-Duty Guardian 50, 62, 62F, Laser Guard (5 szt.).

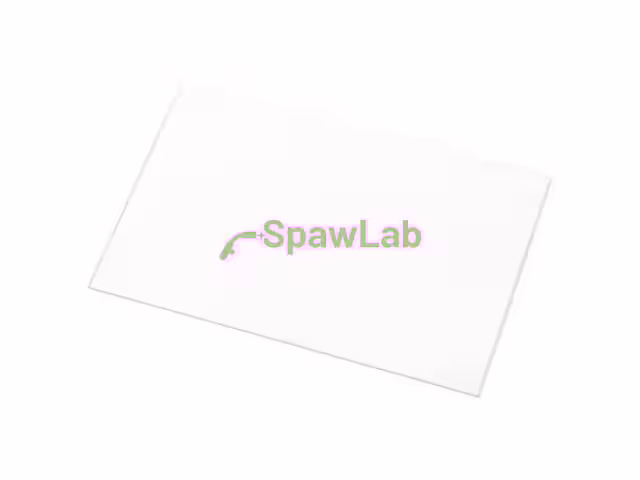

- Böhler Welding Szybka wewnętrzna Laser Guard, Laser Guard Air (5 szt.): szybka wewnętrzna przeznaczona dla Laser Guard i Laser Guard Air; filtr wolno używać tylko z założoną szybką wewnętrzną.
- Böhler Welding Przyssawka do szybki wewnętrznej Guardian, Evolution, Laser Guard (2 szt.): przyssawka do wyjmowania szybki wewnętrznej.
- Böhler Welding Ramka filtra ADF Guardian 62, 62F ze śrubą: ramka ze śrubami.
- Böhler Welding Bateria ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard: bateria do filtra.
- Böhler Welding Nagłowie Guardian 50, 62, 62F, Big Vision, Laser Guard oraz Böhler Welding Potniki Guardian 50, 62, 62F, Big Vision, Laser Guard (2 szt., przód i tył): nagłowie i potniki Guardian.
- Soczewki powiększające (dioptrie): Böhler Welding Soczewka powiększająca +1,0 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +1,5 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +2,0 do przyłbic spawalniczych, Böhler Welding Soczewka powiększająca +2,5 do przyłbic spawalniczych.
- Böhler Welding Worek na przyłbicę (czarny) oraz torby Böhler Welding Torba transportowa na przyłbicę i system PAPR, czarna, Böhler Welding Torba transportowa na przyłbicę i system PAPR, niebieska i Böhler Welding Evolution Bag torba transportowa na przyłbicę i system PAPR, niebieska do przechowywania i transportu.
- Böhler Welding Latarka LED do przyłbicy spawalniczej i szlifierskiej: doświetla miejsce pracy, pasuje do każdej przyłbicy spawalniczej i szlifierskiej.
Filtra ADF nie kupisz osobno, bo nie wolno go wymieniać. Pozostałe części znajdziesz w kategorii Części do przyłbic. Spawlab jest autoryzowanym dystrybutorem i serwisem Böhler Welding w Polsce.
Normy i certyfikaty
Przyłbica spełnia ISO 16321-2:2021, EN 207:2017 (ochrona przed promieniowaniem laserowym) i EN 166 (EN166B:2001) oraz rozporządzenie (UE) 2016/425. Oznaczenia: filtr 16321 VA W4/5-8/9-13 V1 i 1000-1100 D LB7 IR LB8 VA CE, skorupa 16321 VA W15 D HM 1-M i 1000-1100 D LB6 IR LB8 VA F CE, szybka VA 1 F CE.
Dokumenty do pobrania
- Instrukcja obsługi Laser Guard i Laser Guard Air (PDF, polska)
- Karta katalogowa Laser Guard i Laser Guard Air 2026 (PDF, angielska)
Najczęstsze pytania
Czy Laser Guard pozwala patrzeć w wiązkę lasera?
Nie. Filtry laserowe chronią oczy przed przypadkowym bezpośrednim trafieniem wiązką, nie przed patrzeniem w nią. Nawet z właściwą ochroną nie patrz bezpośrednio w wiązkę i uważaj na odbicia od elementów optycznych i powierzchni.
Do jakich laserów się nadaje?
Do laserów o długości fali 1000 do 1100 nm, przy ekspozycji do 5 sekund (filtr D LB7 IR LB8, skorupa D LB6 IR LB8). Przed pracą sprawdź oznaczenia na przyłbicy z parametrami swojego lasera i zrób ocenę ryzyka z osobą odpowiedzialną za bezpieczeństwo laserowe.
Czy filtr można wymienić?
Nie. Filtr laserowy jest na stałe połączony ze skorupą i nie wolno ich rozdzielać. Wymieniasz tylko szybki: zewnętrzną Böhler Welding Szybka zewnętrzna Guardian 50, 62, 62F, Laser Guard (10 szt.) i wewnętrzną Böhler Welding Szybka wewnętrzna Laser Guard, Laser Guard Air (5 szt.). Przyłbicę uszkodzoną wiązką lasera trzeba od razu wycofać z użycia.
Jak blisko łuku mogę pracować?
Instrukcja zaleca 400 do 450 mm odstępu między łukiem a przyłbicą przy każdym procesie spawania, żeby nie uszkodzić filtra i nie doprowadzić do rozwarstwienia wyświetlacza LCD.
Czy jest wersja z nawiewem?
Tak, Laser Guard Air (Böhler Welding Laser Guard Air przyłbica do spawania laserowego i hybrydowego, do systemu nawiewowego PAPR). Dopłacasz w niej za przygotowanie do nawiewu: pracuje z Guardian Air (TH3 P R SL), Evolution Air (TH3 P R SL albo TH3 A1B1E1 P R SL) i Supplied Air (klasa 4A według EN 14594:2018), więc przy spawaniu oddychasz filtrowanym albo sprężonym powietrzem. Jednostkę nawiewową i przewód dobierasz osobno.
