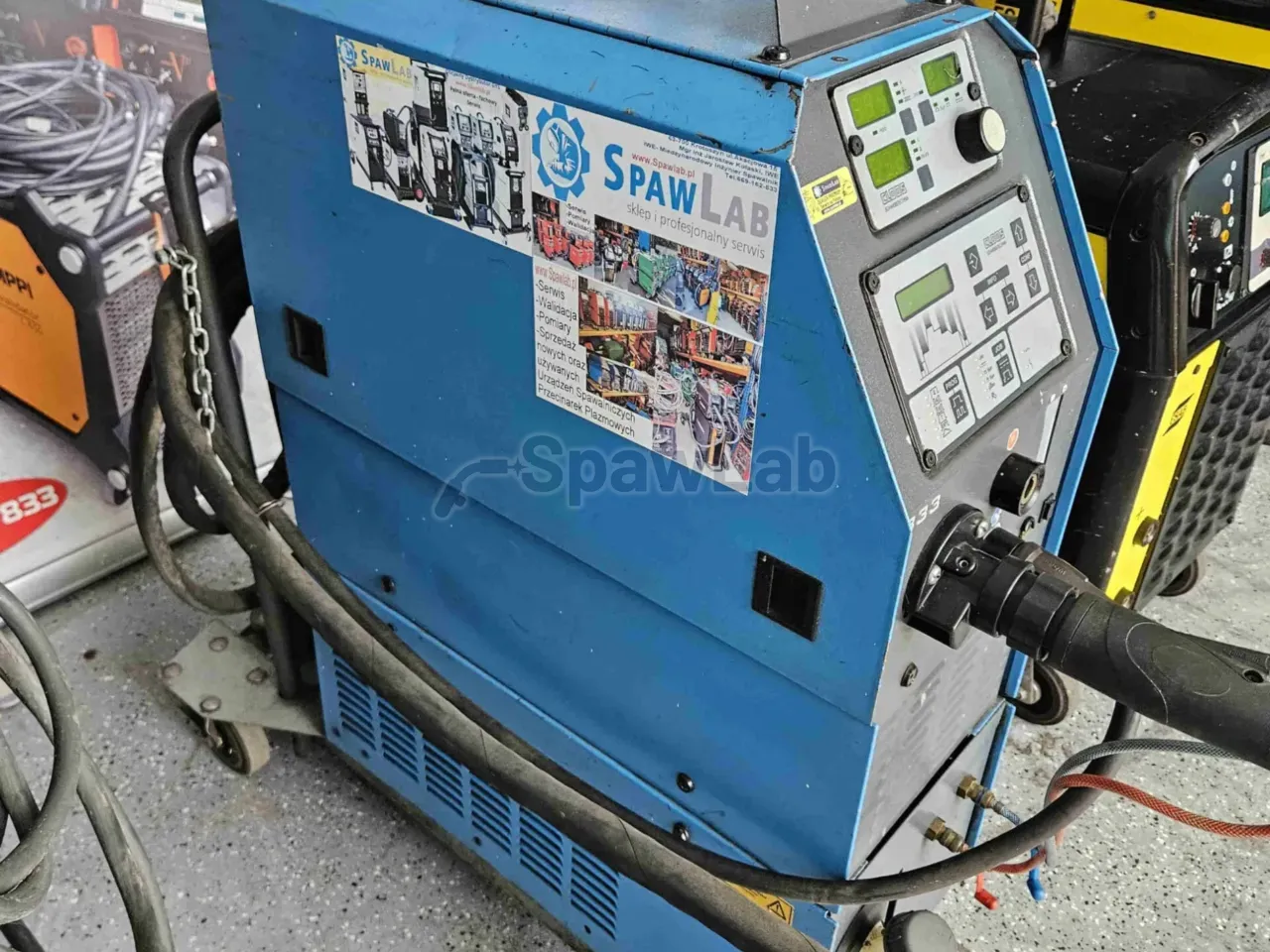

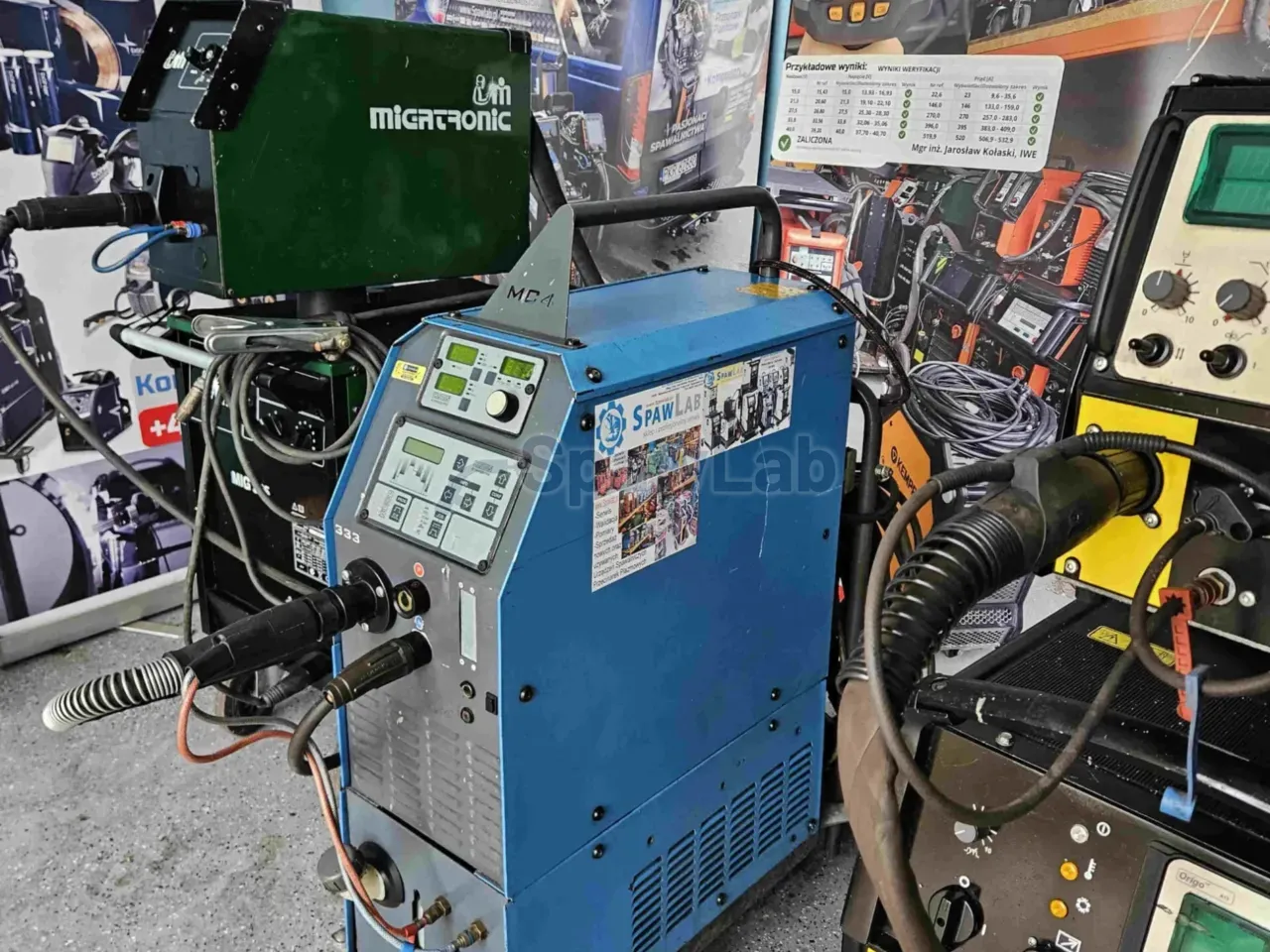

Cloos GLC 333 MC4 to przemysłowy półautomat MIG/MAG na źródle inwertorowym ze sterowaniem cyfrowym MC4, ze źródłem i podajnikiem drutu w jednej obudowie. Zakres pracy sięga od 5 A przy 14 V do 330 A przy 31 V, przy cyklu 40% maszyna oddaje 330 A, a przy obciążeniu ciągłym 100% daje 260 A przy 27 V. Zasilanie to 3 x 400 V przy 50 Hz z zabezpieczeniem T16 A.
Do czego ta maszyna
Maszyna łączy klasyczne MIG/MAG z procesem impulsowym i podwójnym pulsem, więc obsługuje aluminium, stal nierdzewną CrNi, stal węglową i stopową oraz blachy ocynkowane. Przy aluminium i stalach jakościowych sięgasz po AluPlus, czyli podwójny puls z rozbudowanym zestawem nastaw: częstotliwością modulacji, wskaźnikiem cyklu, wysokością i szerokością impulsu. Ta modulacja układa lico o łusce zbliżonej do ściegu TIG i trzyma ilość ciepła wprowadzonego w materiał na wodzy, więc cienka blacha nie przepala się ani nie faluje.
Przy stalach nierdzewnych praca w cyklu impulsowym ogranicza przebarwienia cieplne wokół spoiny i skraca obróbkę wykończeniową, bo mniej zostaje do wyszczotkowania i wytrawienia. Na stali węglowej i stopowej pracujesz standardowo albo z synergią i dostajesz głęboki przetop przy niewielkiej ilości odprysków. Blachy ocynkowane łączysz lutospawaniem MIG spoiwem miedziowym, na przykład CuSi, bez wypalania powłoki cynkowej.
W produkcji seryjnej i w ślusarni liczy się pamięć zadań: zapiszesz do 80 własnych programów JOB, każdy z nazwą do 16 znaków, i przywołasz sprawdzoną technologię jednym przyciskiem, bez ustawiania parametrów od nowa przy każdym przezbrojeniu. Tryb VJM (Variable Job Mode) dokłada możliwość korekty zapisanych nastaw, gdy zmieni się szczelina montażowa albo partia materiału. Maszyna trafia do warsztatów, działów utrzymania ruchu i zakładów produkcyjnych, które obrabiają kilka rodzajów materiału na jednym stanowisku. Funkcja Hold zatrzymuje ostatnie wartości prądu i napięcia po zgaszeniu łuku, więc odczytasz rzeczywiste parametry ściegu do karty technologicznej.
Funkcje i wyposażenie
- Cyfrowo sterowany stopień mocy zamiast skokowego przełącznika napięcia: nastawa jest płynna, a układ reaguje natychmiast na zmianę długości łuku, więc dynamikę dopasujesz do konkretnego stopu.
- Charakterystyki synergiczne: źródło samo wiąże prędkość podawania drutu, napięcie, częstotliwość i szerokość pulsu oraz prąd bazowy, ty wybierasz punkt pracy.

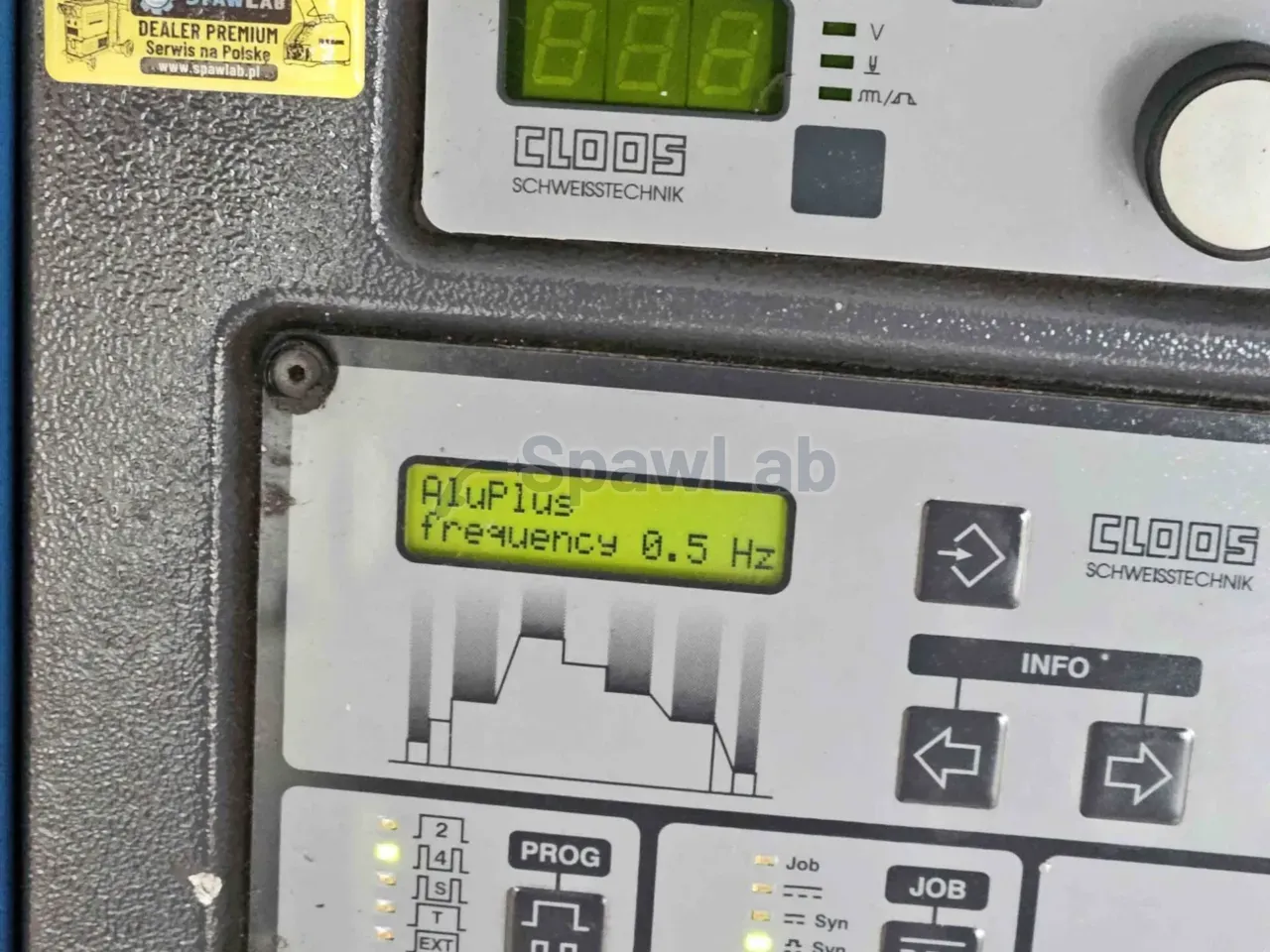

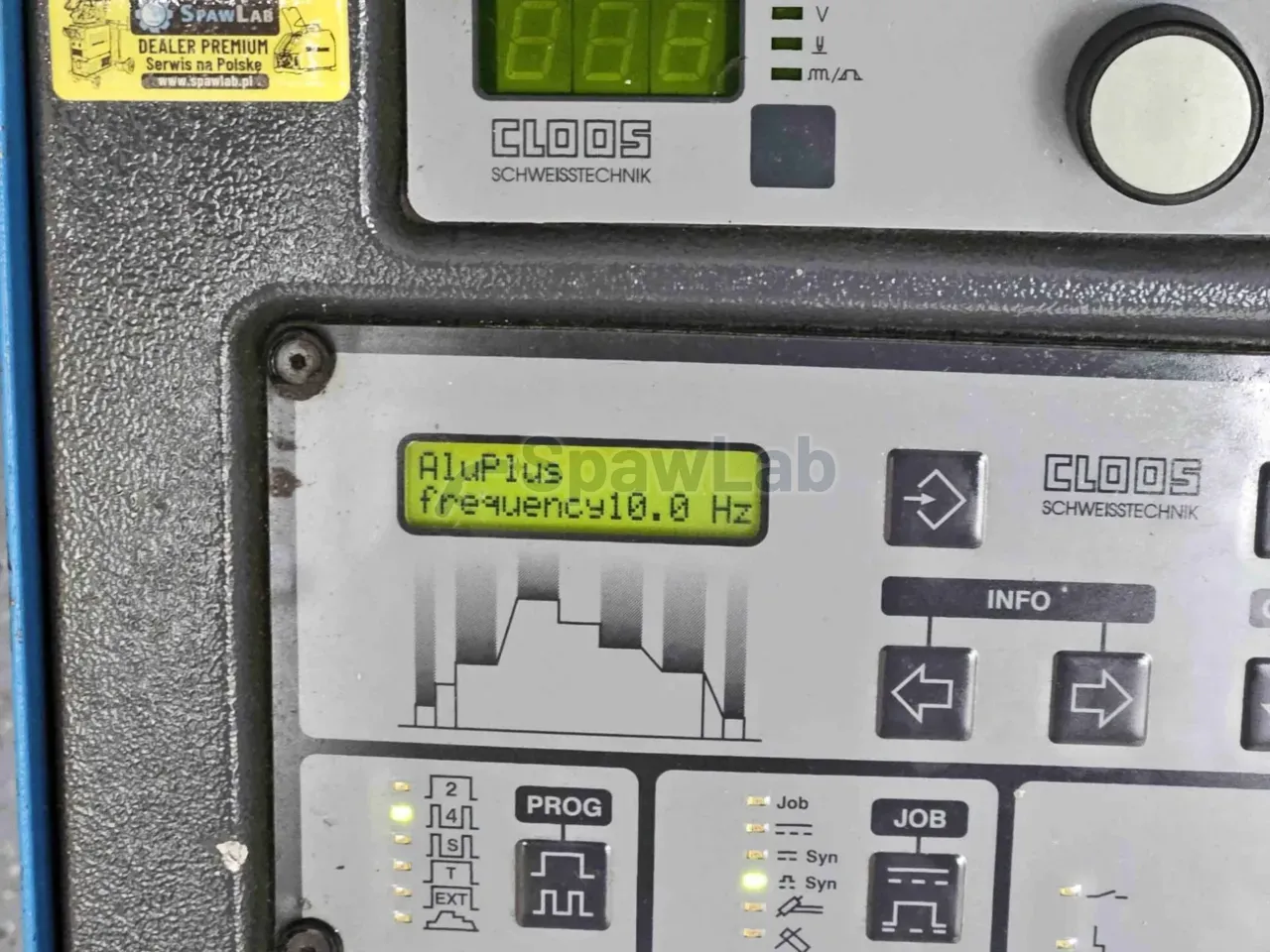

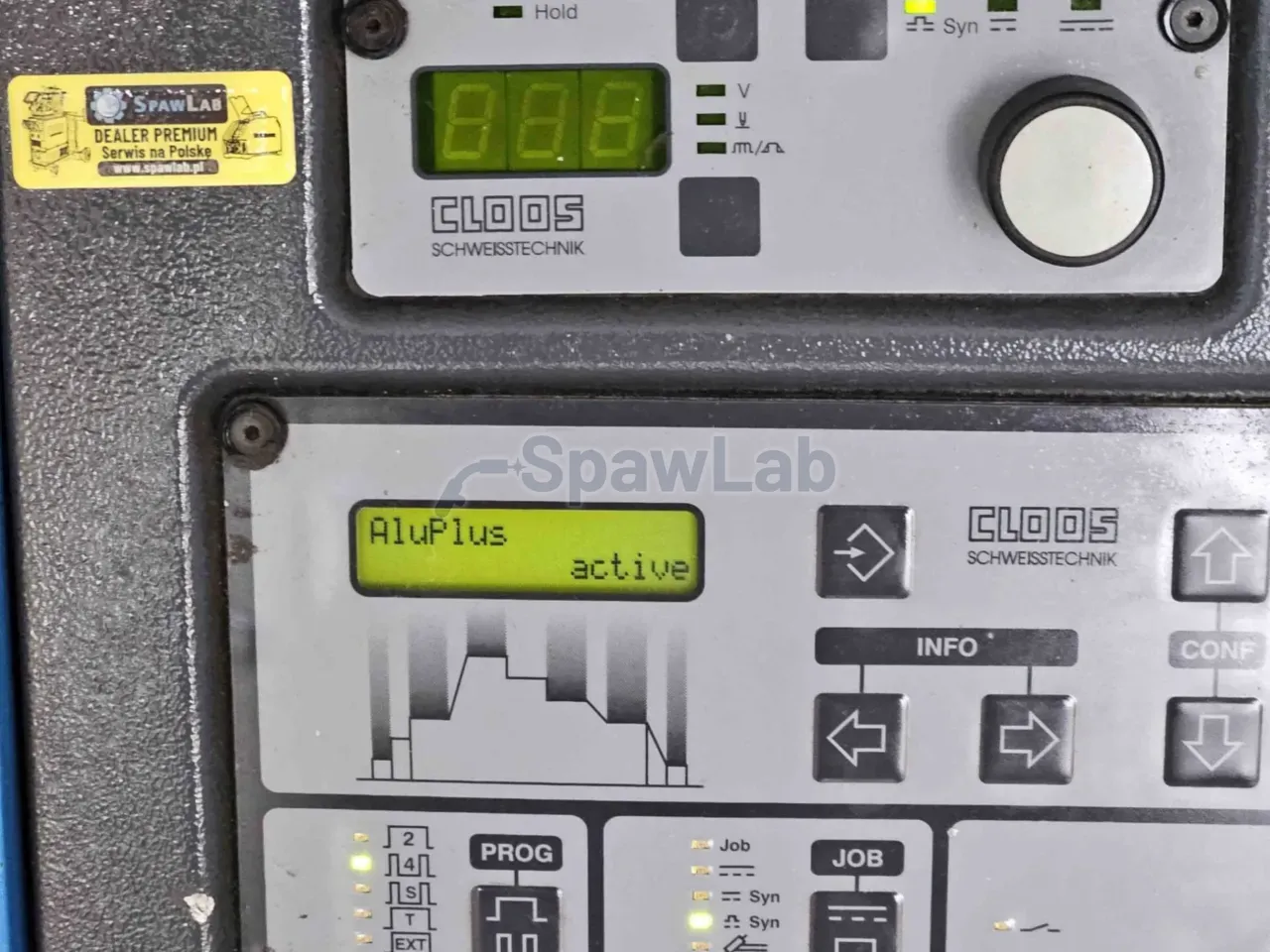

- AluPlus, podwójny puls z rozbudowanymi nastawami: częstotliwość modulacji, wskaźnik cyklu, wysokość i szerokość impulsu, do kształtowania profilu wtopienia i łuski na aluminium oraz CrNi.
- Proces MIG/MAG Puls: kropla odrywa się przy każdym impulsie prądowym, więc transfer metalu jest bezrozpryskowy, lico czystsze, a przygotowanie elementu po spawaniu krótsze.
- Bezrozpryskowe zajarzanie SPAZ: w chwili zetknięcia drutu z materiałem układ zapala mikrołuk o prądzie rzędu 8 A przy około 10 V i dopiero po jego ustabilizowaniu przechodzi na parametry główne, dzięki czemu początek spoiny nie wymaga szlifowania, a końcówki prądowe żyją dłużej.
- Pamięć zadań JOB do 80 programów, z nazwą własną do 16 znaków: parametry detalu przywołujesz jednym przyciskiem.
- Tryb VJM (Variable Job Mode): korygujesz zapisany program pod zmianę materiału albo szczeliny, bez kasowania oryginalnych nastaw.
- Tryby pracy 2T, 4T i Super-4T: Super-4T ma osobne nastawy startu, gorącego albo łagodnego, oraz wypełnienia krateru na końcu ściegu.
- Tryb punktowania z timerem i tryb External: punktowanie daje powtarzalne sczepy, a External wpina źródło w stanowisko zmechanizowane.

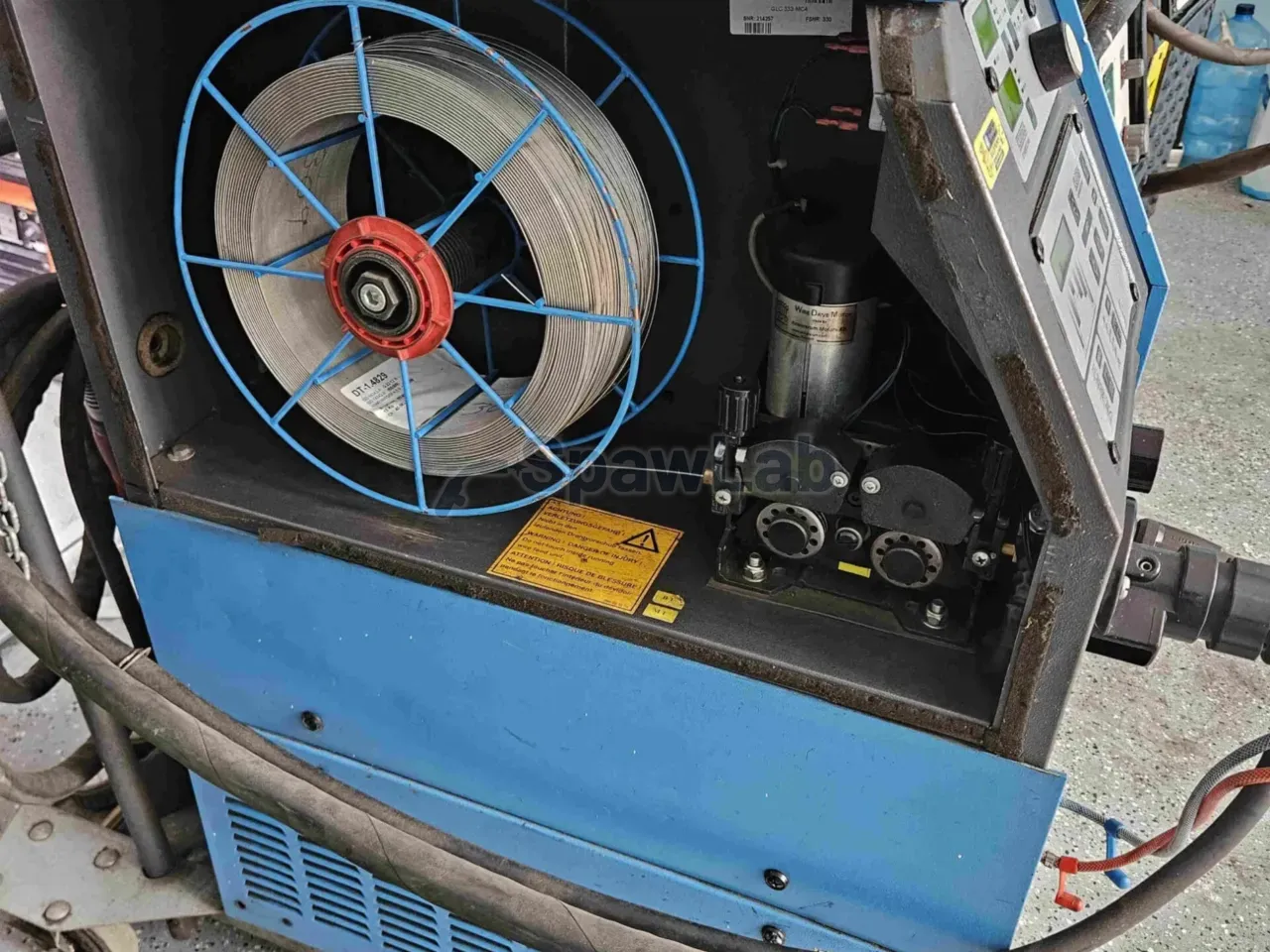

- Napęd drutu w pętli zamkniętej z tachogeneratorem: prędkość od 0 m/min do 24 m/min trzyma się mimo oporów w prowadniku uchwytu.

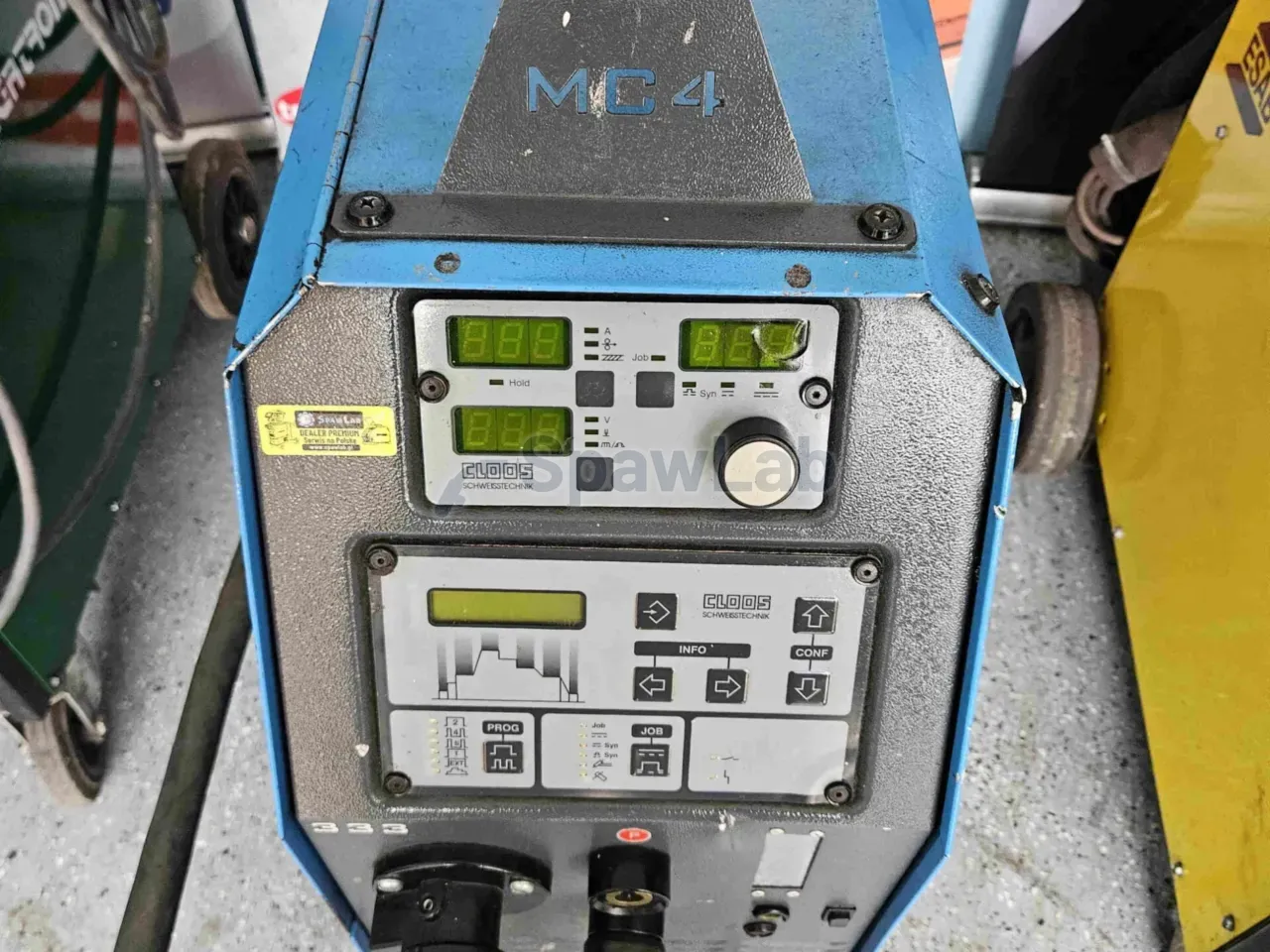

- Górny panel z wyświetlaczami LED prądu, napięcia, prędkości drutu i numeru programu, z funkcją Hold: po zakończeniu spawania wartości zostają na ekranie, więc odczytasz je do dokumentacji.
- Dolny panel cyfrowy MC4 z wyświetlaczem tekstowym i ikonami: programujesz cały cykl, czyli przedmuch gazu, narastanie, prąd główny, opadanie, upalanie drutu i wypływ gazu po spawaniu.
- Plug and Weld: po uruchomieniu maszyna rozpoznaje podłączony osprzęt spawalniczy.
- Regulacja czasu wypływu gazu przed spawaniem i po spawaniu: osłona jest gotowa, zanim pojawi się łuk, i trzyma się nad stygnącym kraterem, co przy stalach wysokostopowych i aluminium decyduje o wyglądzie i szczelności spoiny.
- Lutospawanie MIG spoiwem miedziowym CuSi albo CuAl: blachy ocynkowane łączysz przy niższej temperaturze, więc powłoka cynkowa zostaje na miejscu i złącze nie rdzewieje od spodu.

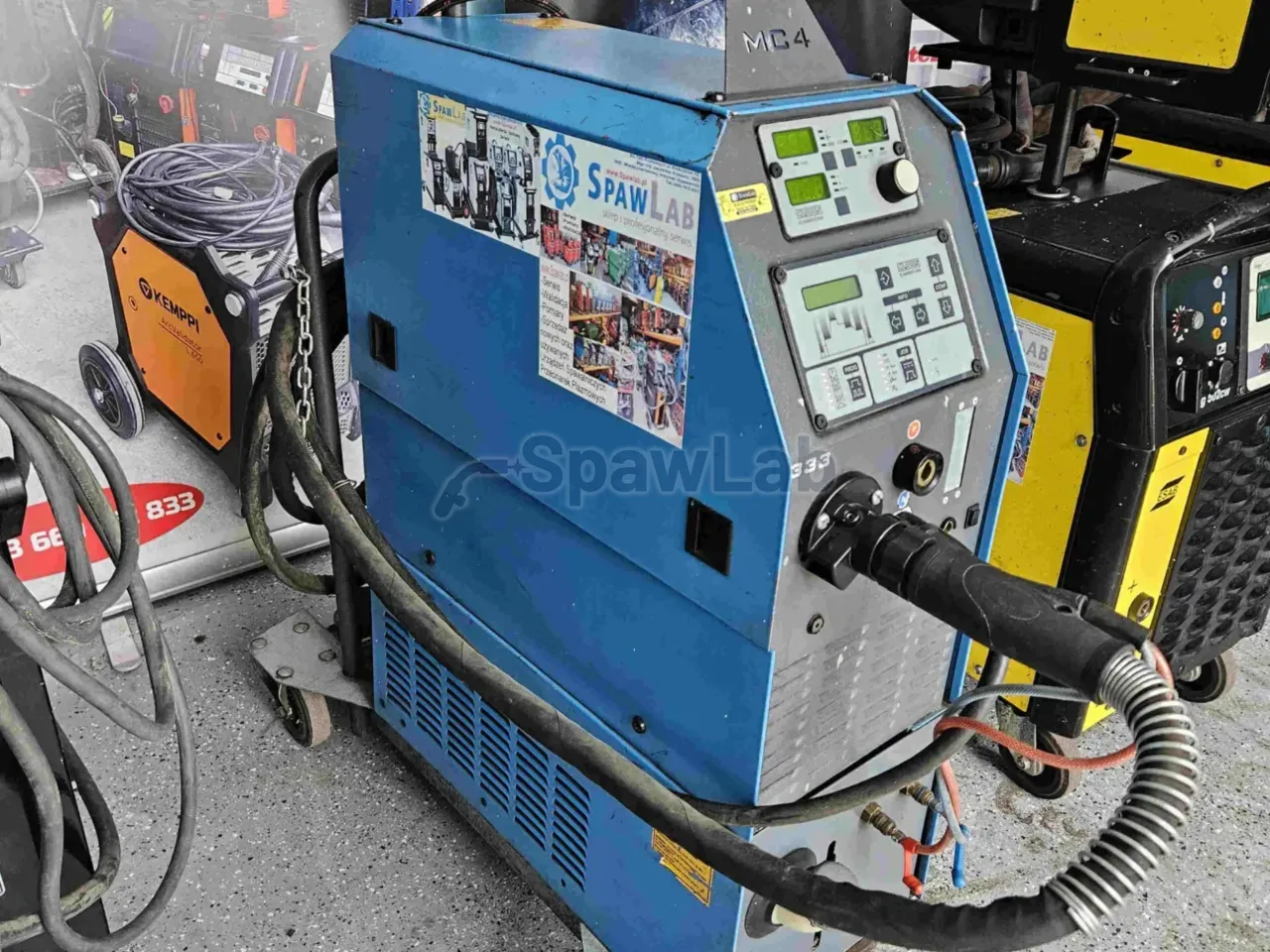

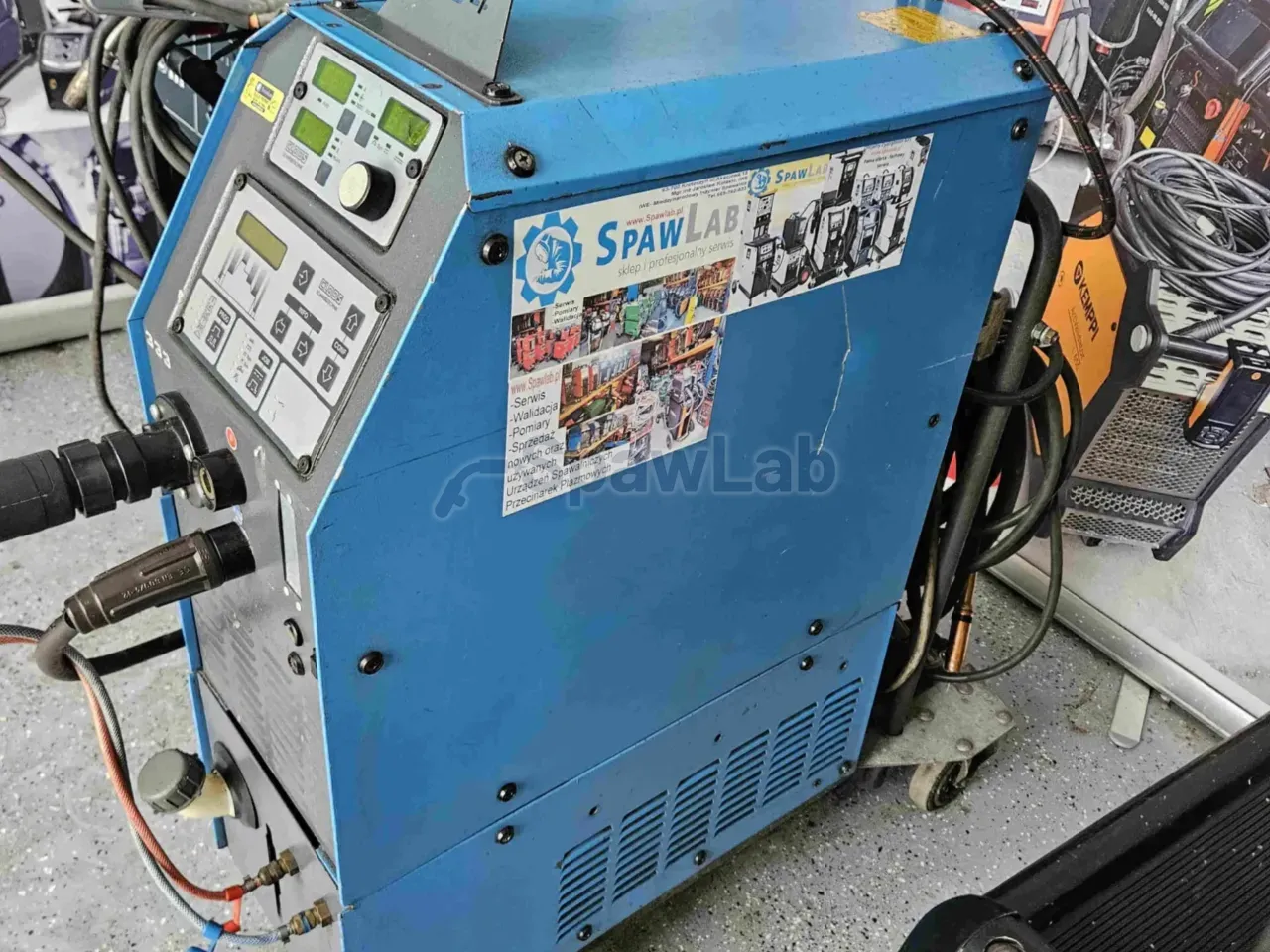

- Zwarta obudowa łącząca źródło i podajnik: jedna jednostka o wymiarach około 600 x 270 x 470 mm zamiast dwóch skrzyń.
Dane techniczne
| Marka | Cloos |
|---|---|
| Producent i model | Carl Cloos Schweisstechnik GmbH, GLC 333 MC4 |
| Typ | inwertorowy półautomat MIG/MAG ze sterowaniem cyfrowym MC4 |
| Napięcie zasilania | 3 x 400 V, 50 Hz |
| Zabezpieczenie sieciowe | T16 A |
| Zakres prądu spawania | od 5 A przy 14 V do 330 A przy 31 V |
| Prąd przy cyklu pracy 40% | 330 A przy 31 V |
| Prąd przy obciążeniu ciągłym 100% | 260 A przy 27 V |
| Napięcie biegu jałowego | 60 V |
| Prędkość podawania drutu | od 0 m/min do 24 m/min, napęd sterowany tachogeneratorem |
| Pamięć programów | do 80 zadań JOB |
| Stopień ochrony i klasa izolacji | IP23, klasa F |
| Chłodzenie źródła | Kühlart F, wymuszony obieg powietrza |
| Wymiary źródła | około 600 x 270 x 470 mm |
| Masa źródła | od około 35 kg do 38 kg |
| Norma wykonania | EN 60974-1, oznaczenie CE i znak S |
| Procesy | MIG/MAG, synergia, puls, podwójny puls AluPlus, lutospawanie MIG |
Na co zwrócić uwagę
Maszyna wymaga sieci 3 x 400 V przy 50 Hz i zabezpieczenia T16 A, a napięcie biegu jałowego wynosi 60 V. Obudowa ma stopień ochrony IP23 i klasę izolacji F, więc znosi pył i wilgoć hali, ale nie mycie strumieniem. Źródło waży od około 35 kg do 38 kg przy wymiarach około 600 x 270 x 470 mm, czyli przestawisz je bez wózka paletowego, choć z butlą i osprzętem stanowisko robi się cięższe. Cykl pracy planuj według dokumentacji: 330 A dostajesz przy 40%, a bez przerw maszyna oddaje 260 A.
Maszyny z rynku wtórnego bywają różnie skonfigurowane, dlatego uchwyt, rolki podajnika i ewentualny moduł chłodnicy potwierdź z nami przed zakupem. Przy aluminium przygotuj rolki typu U i wkład teflonowy, bo sam AluPlus nie zastąpi właściwego toru drutu.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
