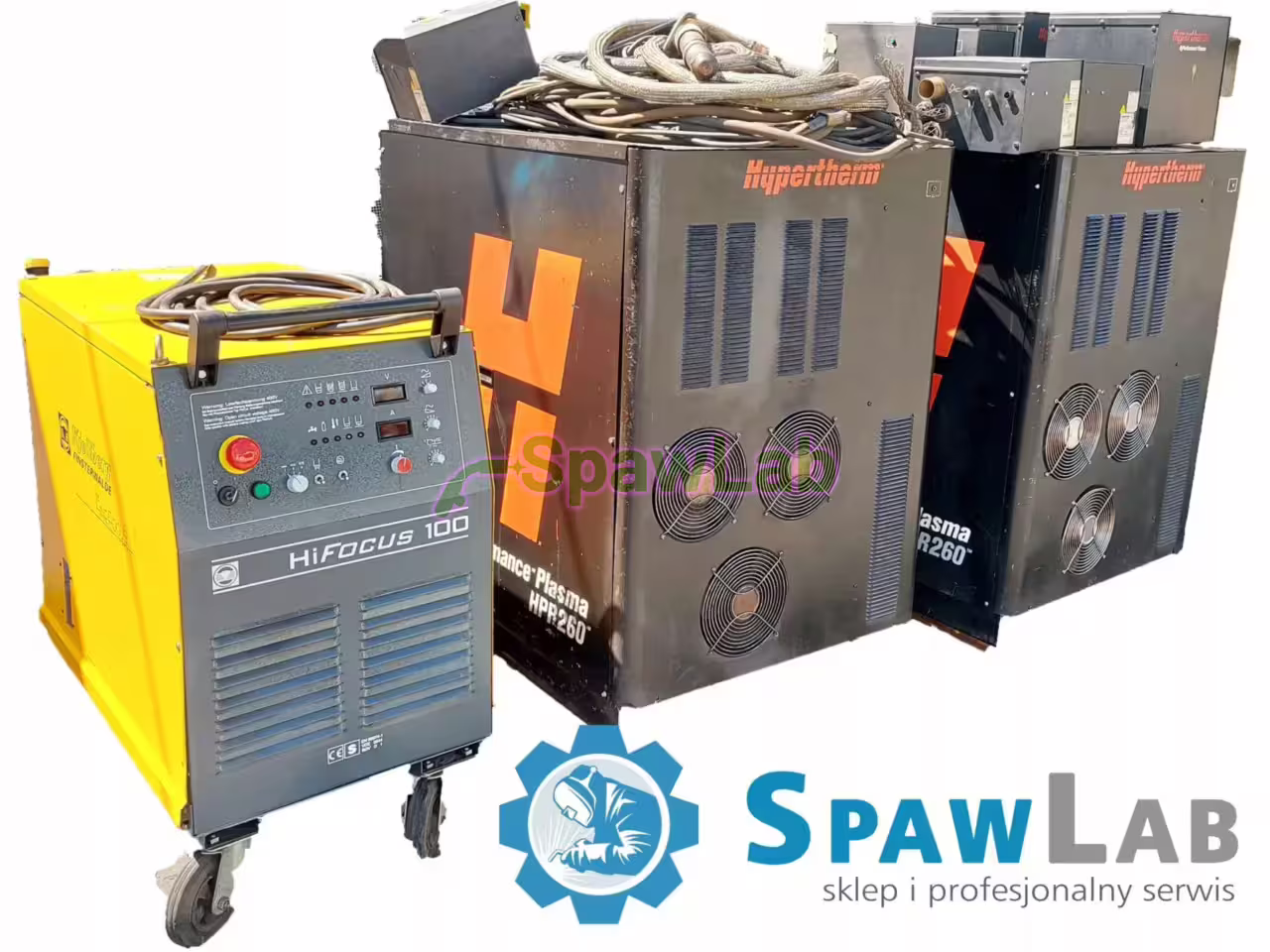

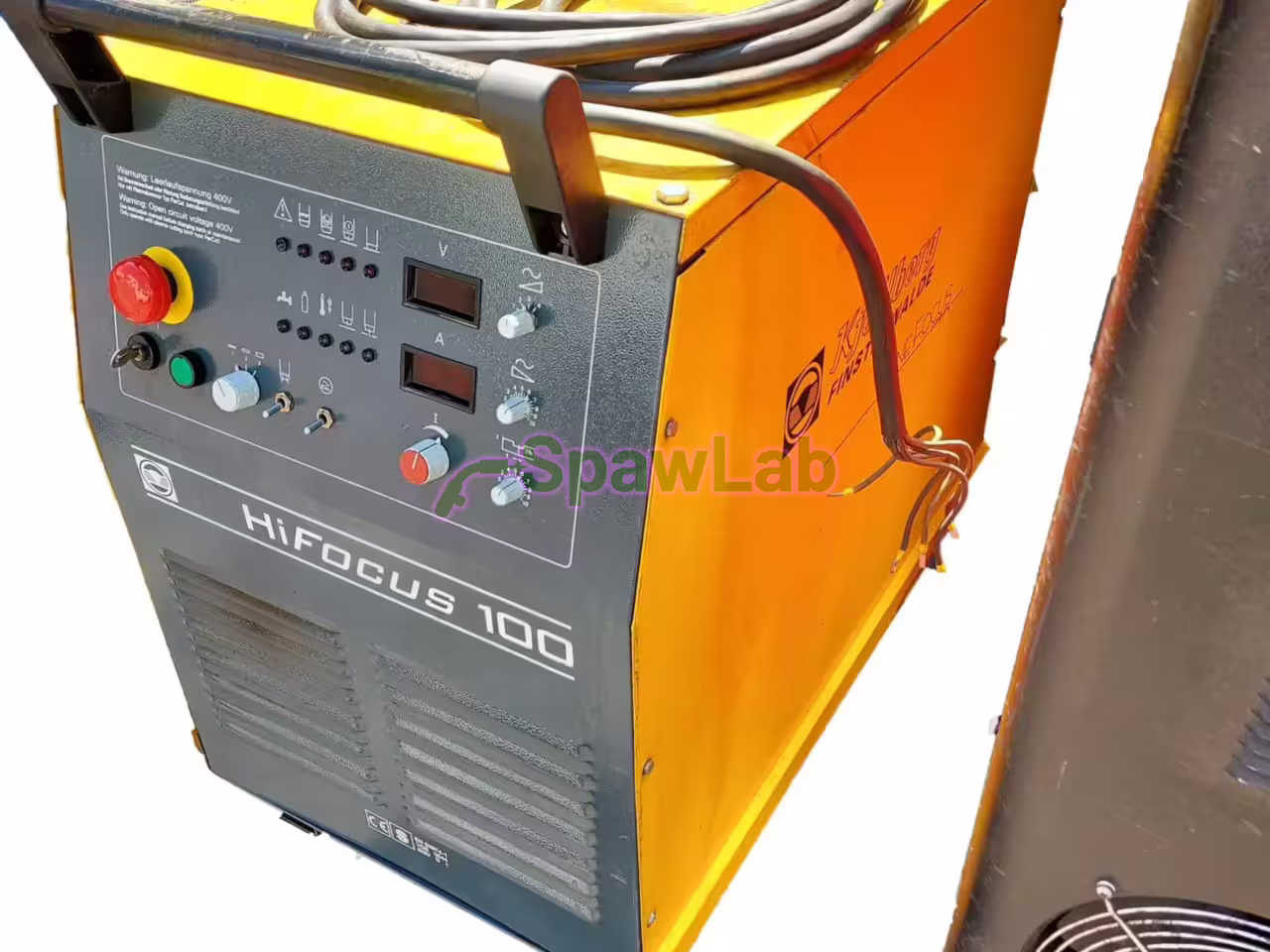

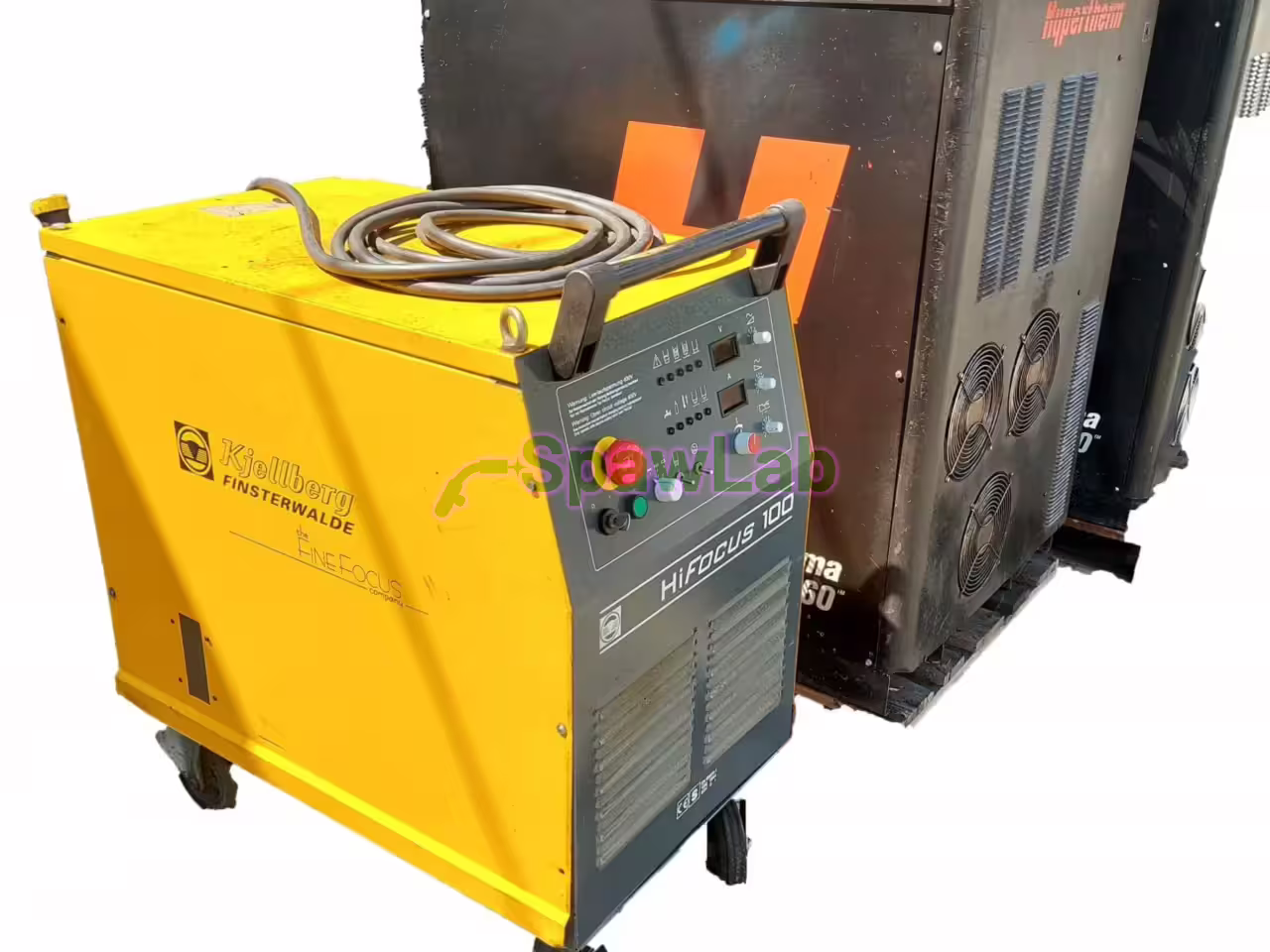

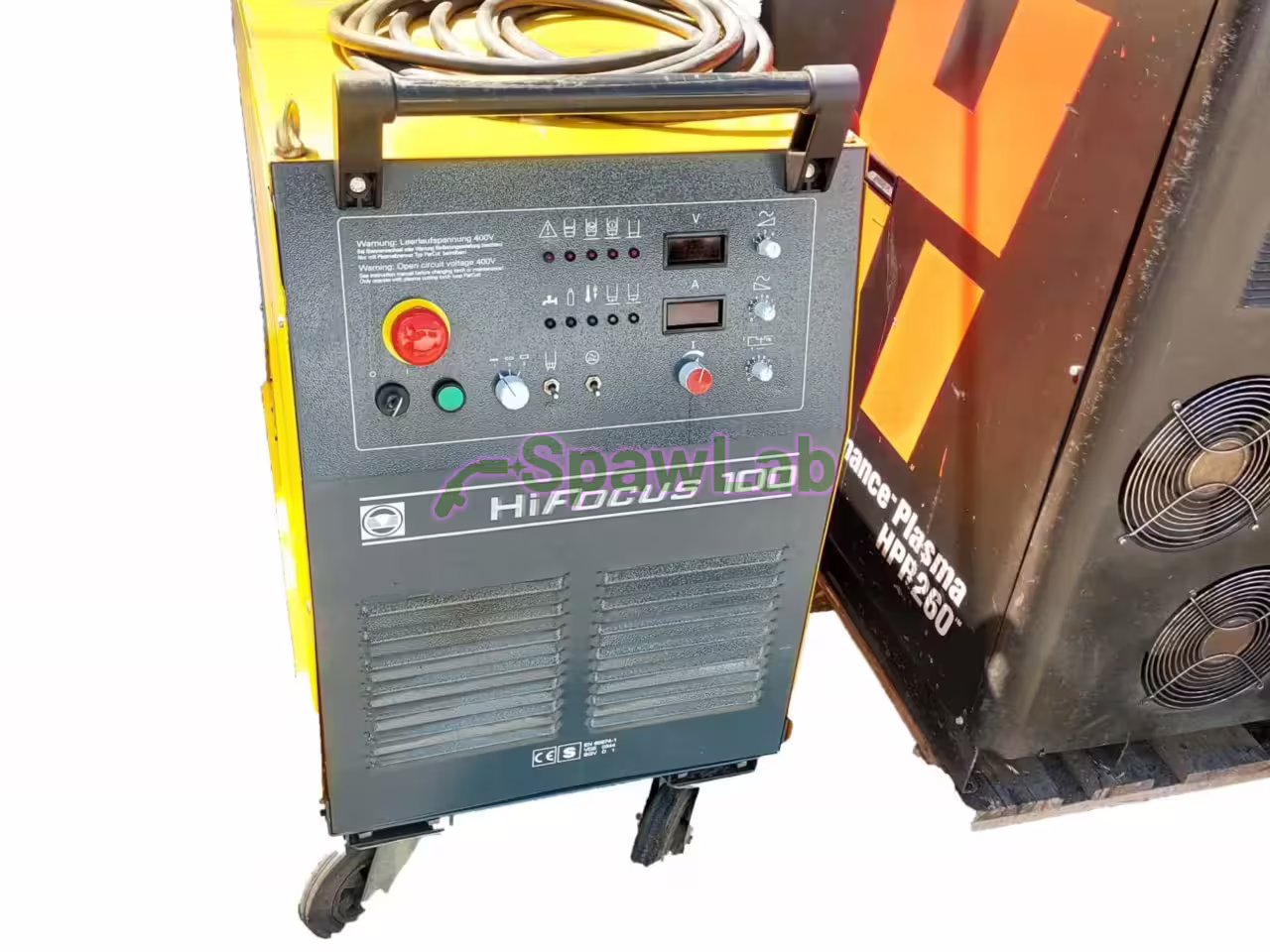

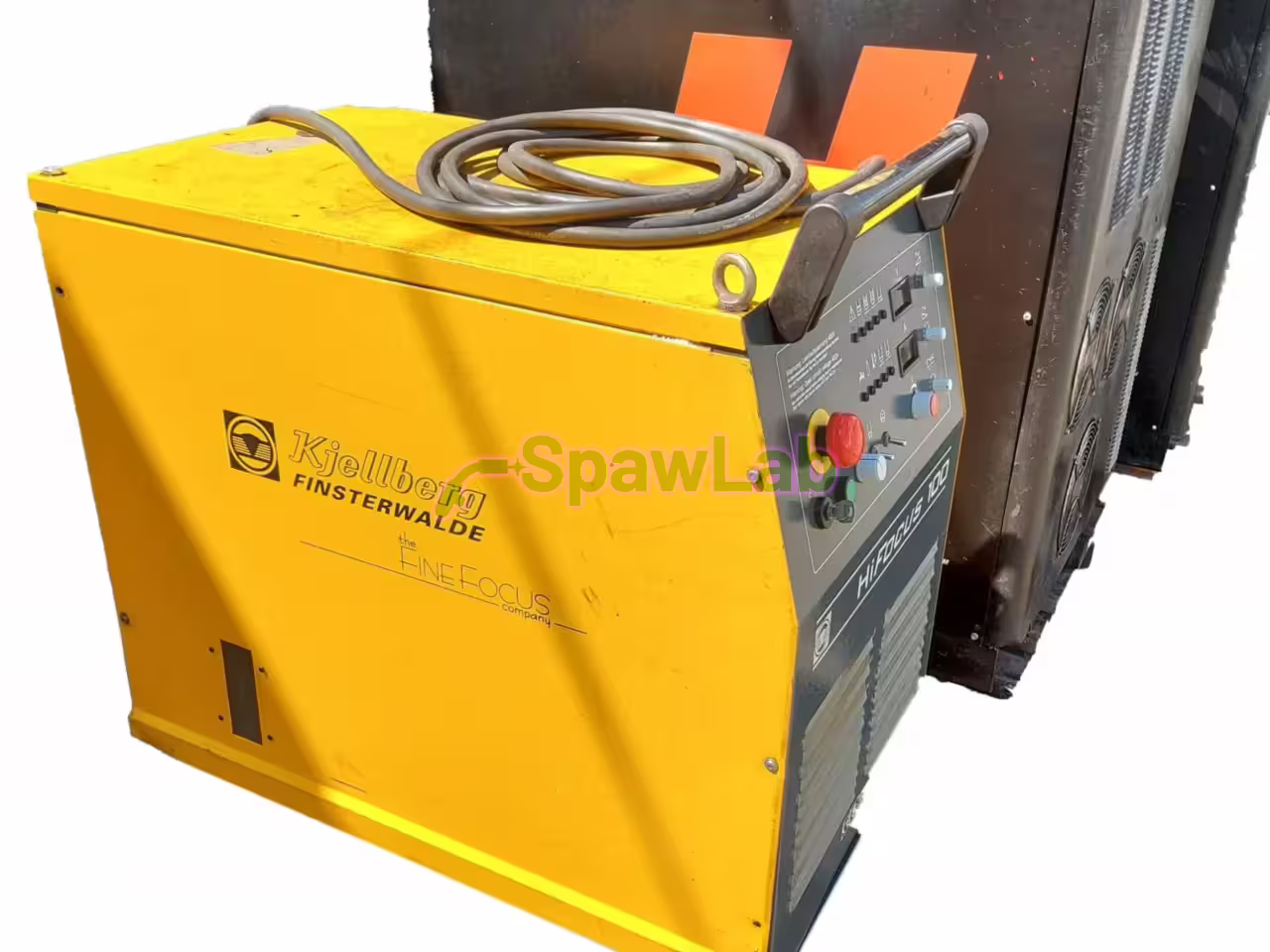

Kjellberg HiFocus 100 to przemysłowe źródło plazmowe do cięcia maszynowego, chłodzone cieczą. Prąd cięcia regulujesz od 20 A, przy cyklu 100% źródło oddaje 100 A, a zasilanie to 3 x 400 V przy mocy sieciowej 32 kVA.
Do czego ta maszyna
To źródło podłączasz do portalu tnącego, stołu CNC albo robota. Nie jest to gotowa przecinarka, tylko jednostka zasilająca pod budowę lub przebudowę stanowiska. Cykl pracy 100 A przy 100% oznacza cięcie przez całą zmianę bez przerw na stygnięcie, co ma znaczenie przy rozdzielaniu grubych arkuszy stali i przy produkcji wielozmianowej. Po takie źródło sięgają integratorzy budujący własne stoły tnące oraz zakłady, które mają sprawny układ gazowy i osprzęt Kjellberg, a wymieniają samą jednostkę zasilającą.
Prąd schodzi do 20 A, więc przy drobnych detalach i cienkich blachach ograniczysz podtapianie krawędzi. Technologia HiFocus zawęża i ogniskuje łuk plazmowy: szczelina cięcia jest węższa, ukos krawędzi mniejszy, a strefa wpływu ciepła płytsza niż przy zwykłej plazmie powietrznej. W praktyce mniej gratujesz, a otwory i kontury powtarzają się w kolejnych arkuszach. Przy cienkich blachach schodzisz z prądem, przy grubych trzymasz cięcie ciągłe, więc jedno źródło obsłuży różne zlecenia.
Po kompletacji układu maszyna nadaje się do cięcia stali konstrukcyjnej, stali nierdzewnej i aluminium na stole krzyżowym. Do cięcia ręcznego to źródło nie jest przewidziane, bo pracuje z palnikami maszynowymi i sterowaniem wypalarki.
Funkcje i wyposażenie
- Technologia HiFocus, czyli plazma jakościowa z ogniskowanym łukiem. Daje węższą szczelinę, mniejszy ukos krawędzi i mniejszą strefę wpływu ciepła niż plazma standardowa.
- Zapłon wysokonapięciowy HV przy napięciu biegu jałowego 400 V, czyli powtarzalne przejście łuku pilotującego w łuk tnący także w hałaśliwym elektrycznie otoczeniu maszynowym.
- Wewnętrzny obieg cieczy chłodzącej dla palnika, bez osobnej chłodnicy zewnętrznej.
- Współpraca z palnikami maszynowymi serii PerCut, w tym PerCut 160 i PerCut 170. Wewnętrzny obieg chłodziwa ma przepływ dobrany pod te palniki, co przekłada się na żywotność materiałów eksploatacyjnych na stole krzyżowym.
- Praca ciągła bez opadania mocy, prąd 100 A utrzymywany przy cyklu 100%.
- Płynna regulacja prądu w dolnym zakresie, już od 20 A, do detali precyzyjnych.
- Praca z portalami tnącymi, stołami CNC i robotami, bez trybu cięcia ręcznego.
Dane techniczne
| Marka | Kjellberg |
|---|---|
| Typ urządzenia | źródło plazmowe do cięcia maszynowego CNC |
| Zasilanie i częstotliwość | 3 x 400 V, 50 Hz |
| Zabezpieczenie i moc sieciowa | T50 A, 32 kVA |
| Prąd cięcia | od 20 do 100 A |
| Cykl pracy ciągłej | 100 A przy 100% |
| Napięcie biegu jałowego U0 | 400 V |
| Przewidziane palniki | seria PerCut, na przykład 160 i 170 |
| Chłodzenie | cieczą, wewnętrzny obieg dla palnika |
| Stopień ochrony i klasa izolacji | IP 22, klasa F |
| Masa | około 251 kg |
| Wymiary | 960 x 540 x 1050 mm |
Co dostajesz
- samo źródło plazmowe z wbudowanym układem chłodzenia cieczą
Na co zwrócić uwagę
Oferta obejmuje samo źródło, dlatego do cięcia dołożysz konsolę gazową, palnik maszynowy z pakietem przewodów, przewód masowy, interfejs do sterowania wypalarki, który odbiera sygnały startu i potwierdzenia łuku, oraz układ regulacji wysokości palnika. Bez tych elementów maszyna nie potnie blachy. Zasilanie to 3 x 400 V i 50 Hz, moc sieciowa 32 kVA, a instalacja musi mieć bezpiecznik zwłoczny T50 A. Napięcie biegu jałowego 400 V wymaga poprawnie zaizolowanego przyłącza po stronie stołu CNC. Zanim zamówisz, policz, czego brakuje w twoim stanowisku, bo konsola gazowa z palnikiem to wydatek porównywalny z samym źródłem, a interfejs musi pasować do sterowania wypalarki.
Masa około 251 kg i wymiary 960 x 540 x 1050 mm oznaczają rozładunek wózkiem widłowym i stałe miejsce przy maszynie. Obieg cieczy przepłucz, sprawdź pompę i szczelność przed pierwszym zajarzeniem, a płyn dobierz według zaleceń producenta palnika. Dobór i uzupełnianie płynu zostają po twojej stronie, bo zależą od zestawu, który podepniesz do źródła. Stopień ochrony IP 22 dopuszcza halę, nie zapylone stanowisko bez osłon.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
