Kjellberg PA-S47 CNC / FineFocus 450 (Do Kompletacji)
Kjellberg PA-S47 CNC (FineFocus 450) to przemysłowe, wysokowydajne źródło plazmowe przeznaczone do jakościowego cięcia na zautomatyzowanych portalach i wypalarkach CNC. Agregat dysponuje maksymalnym prądem 130 A i gwarantuje stabilną obciążalność ciągłą na poziomie 100 A (przy cyklu 100%). Technologia wykorzystująca układ gazów plazmowych i wirowych pozwala na uzyskanie znacznie wyższej jakości krawędzi (zmniejszony ukos, czystsza powierzchnia) w porównaniu do standardowych przecinarek powietrznych.
UWAGA WAŻNE: Zestaw obejmuje źródło prądu, manualny mieszalnik gazów oraz pakiet przewodów. Urządzenie NIE posiada kompletnego palnika roboczego (główka palnika na końcu pakietu jest odcięta). Stanowi to doskonałą bazę instalacyjną, która przed uruchomieniem wymaga profesjonalnego zarobienia przewodów pod palnik PB-S47 W-2 lub zakupu nowego pakietu. Sprzęt dedykowany dla serwisów, integratorów maszyn oraz firm modernizujących stoły CNC.
130 A
100 A
3×400 V
Wymaga Kompletacji (Brak głowicy)
Kiedy warto zainwestować w ten system?
- Budowa i modernizacja maszyn CNC: doskonała baza prądowa dla integratorów tworzących nowe portale tnące lub unowocześniających starsze stoły krzyżowe.
- Wymiana wyeksploatowanego źródła: optymalny wybór dla zakładów, które posiadają już sprawne palniki Kjellberg PB-S47 W-2 i potrzebują mocnego agregatu.
- Przemysłowa praca ciągła: potężny cykl obciążeniowy 100 A przy 100% czasu pozwala na wielozmianowe cięcie bez ryzyka przegrzania zasilacza.
- Skok jakościowy z plazmy powietrznej: dzięki technologii FineFocus i zastosowaniu gazów wirowych, krawędzie cięcia wymagają mniejszego nakładu prac ślusarskich.
Specyfikacja techniczna sprzętu
A) TECHNOLOGIA CIĘCIA KJELLBERG
Klasa FineFocus i Gazy Wirowe (Swirl Gas)
System PA-S47 CNC opiera się na technologii FineFocus (Double-Straight-Effect), która wykorzystuje kombinację gazu plazmowego oraz gazu wirowego. Odpowiedni układ formuje i stabilizuje rdzeń łuku termicznego, co minimalizuje ukos krawędzi i powstawanie żużla. Mieszalnik obsługuje między innymi gazy takie jak tlen, argon, wodór czy azot, co pozwala dostosować cięcie nie tylko do stali węglowej, ale również trudnej w obróbce stali kwasoodpornej oraz aluminium.
Bezkontaktowy zapłon wysokiego napięcia (HV)
Źródło cechuje się bardzo wysokim napięciem jałowym rzędu 400 V i zapłonem pilotującym wysokiej częstotliwości. Maszyna zapewnia płynne, łagodne narastanie prądu (soft-start cutting current), co redukuje zużycie elektrody przy zajarzaniu łuku bez fizycznego styku z blachą. Wymaga to jednak bardzo wysokiej kultury izolacyjnej – stąd precyzyjne zarobienie wiązki odciętego palnika jest krytyczne dla bezpiecznej eksploatacji.
B) STAN ZESTAWU I KOMPLETACJA

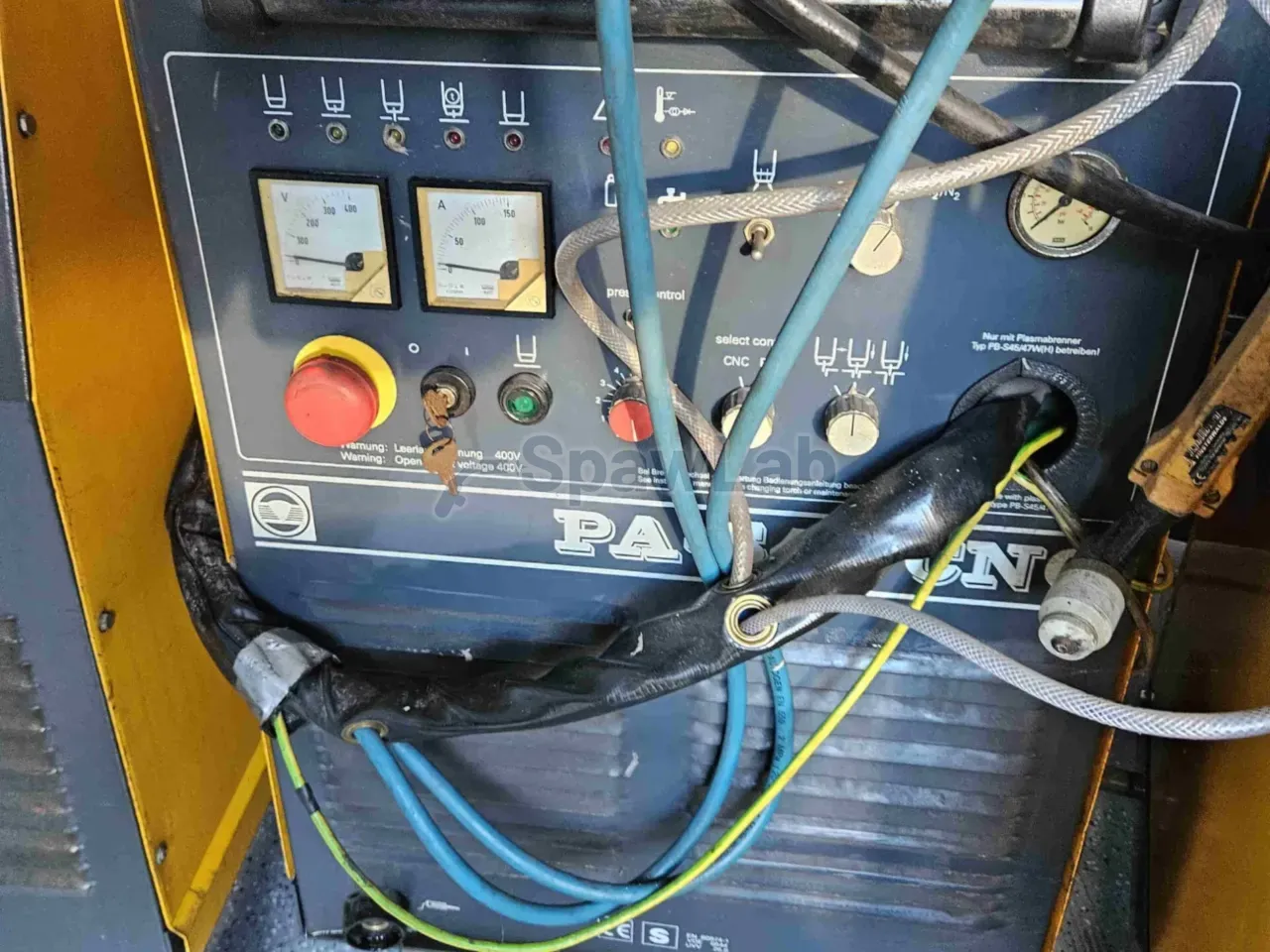

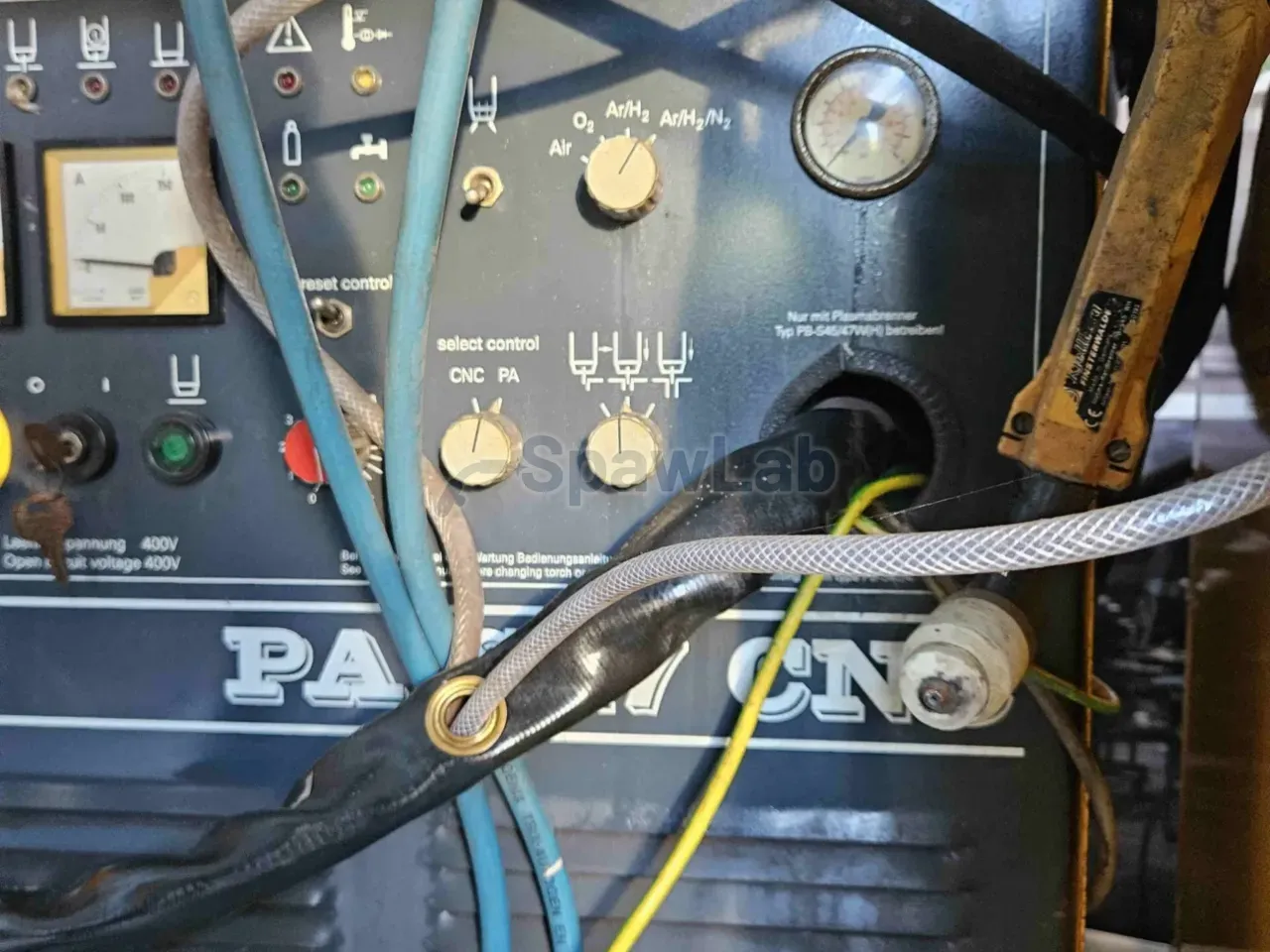

Brak głowicy (Odcięty pakiet przewodów)

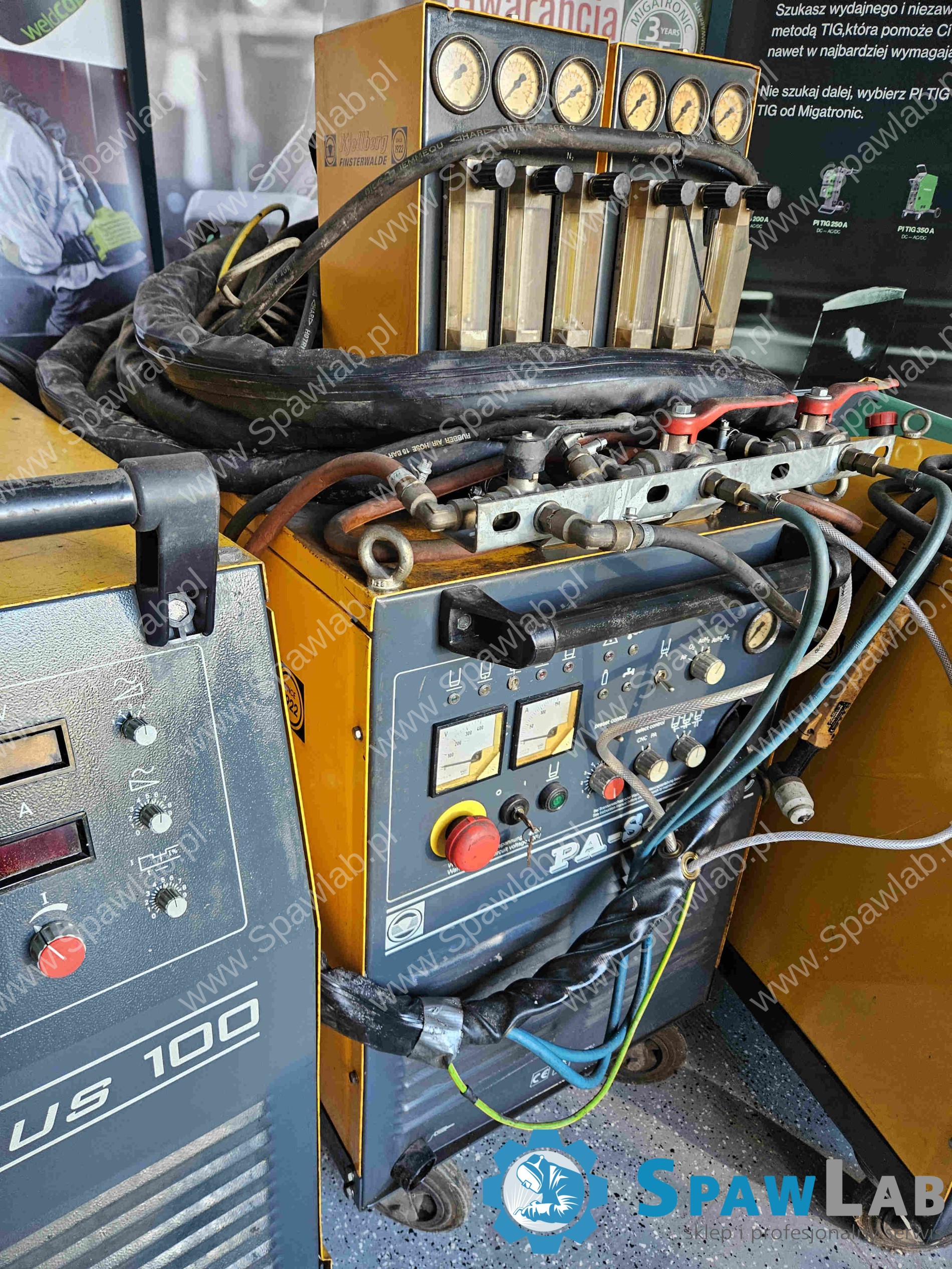

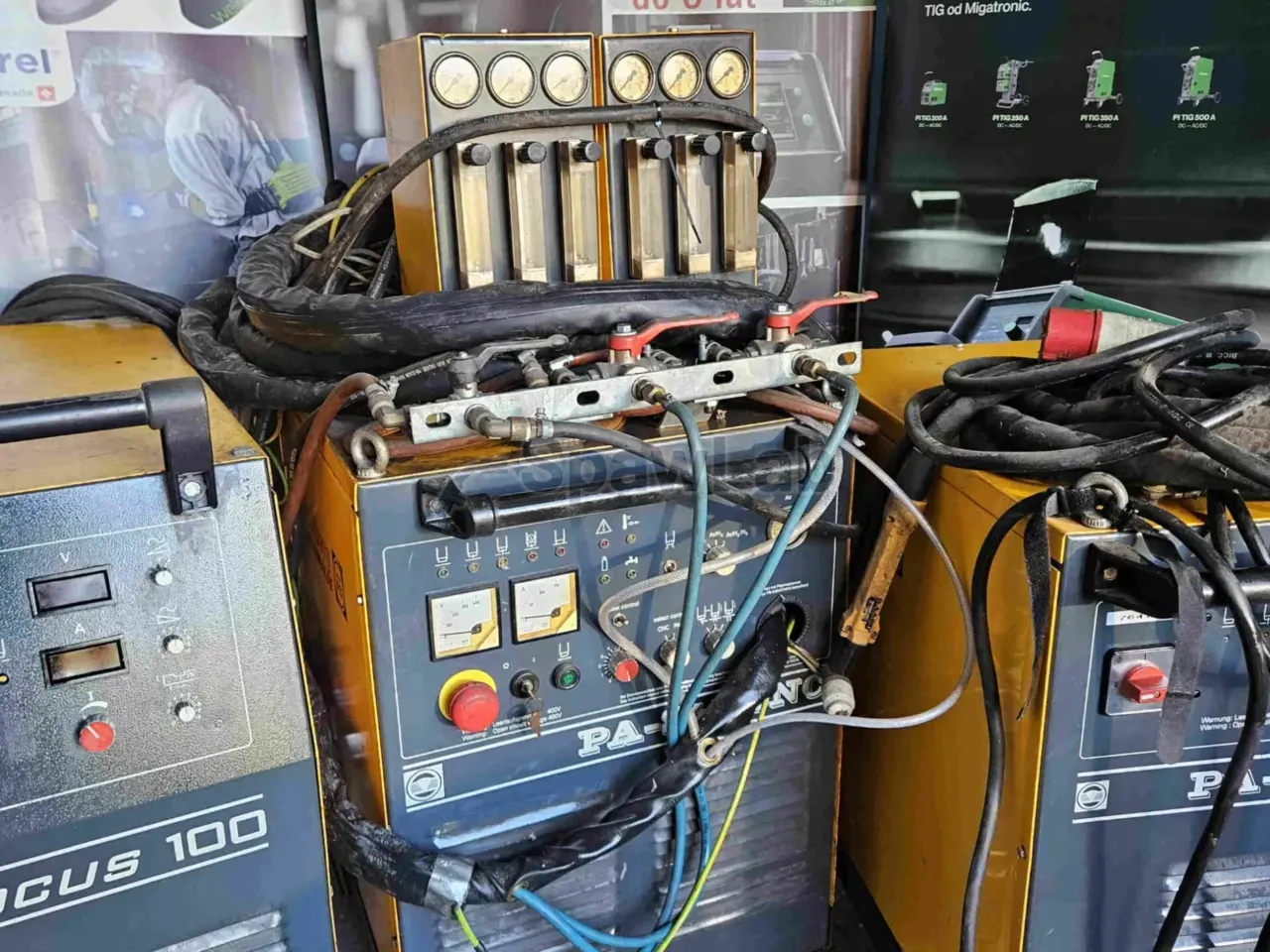

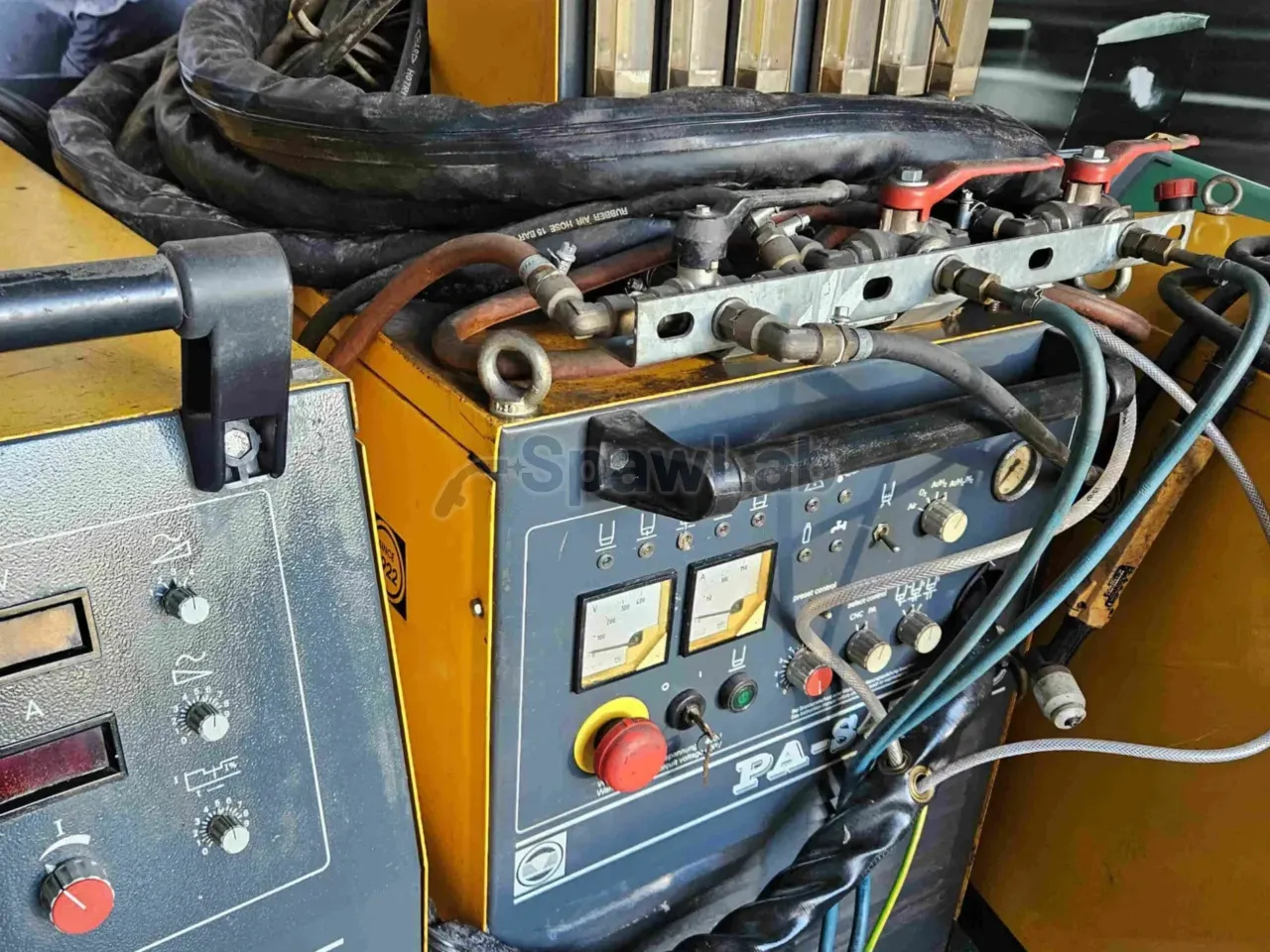

Podejmując decyzję zakupową, należy uwzględnić stan techniczny oferowanego kompletu. Klient otrzymuje agregat 130 A, osprzęt gazowy (manualny mieszalnik) oraz fizyczny pakiet przewodów. Brakuje jednak kompletnego, sprawnego palnika na końcu pakietu (głowica ucięta). Do uruchomienia plazmy konieczna jest praca serwisowa polegająca na nałożeniu nowego korpusu PB-S47 W-2 i poprawnym zaciśnięciu linii gazowych, prądowych, pilotażowych i chłodzenia.
C) ZASTOSOWANIE CNC
Wydajność produkcyjna przy 100 A
Maksymalny prąd zasilacza to 130 A (przy sprawności 75%). Natomiast dla pełnego obciążenia 100% czasu pracy, źródło oddaje stabilne 100 A. To optymalny parametr dla zakładów tnących w sposób zautomatyzowany seryjne detale z czarnej blachy konstrukcyjnej, nie wymagając od układów elektronicznych (oraz wbudowanego układu chłodzenia palnika cieczą) zbędnych przestojów.
Najczęstsze pytania (FAQ)
Zestaw nie posiada gotowego, nałożonego palnika. Należy dokupić korpus Kjellberg PB-S47 W-2 (lub kompatybilny), zarobić przewody zasilające/wodne/gazowe, podpiąć sygnały pod sterownik CNC oraz zapewnić sprawne chłodzenie płynem (weryfikacja szczelności pompy i węży).

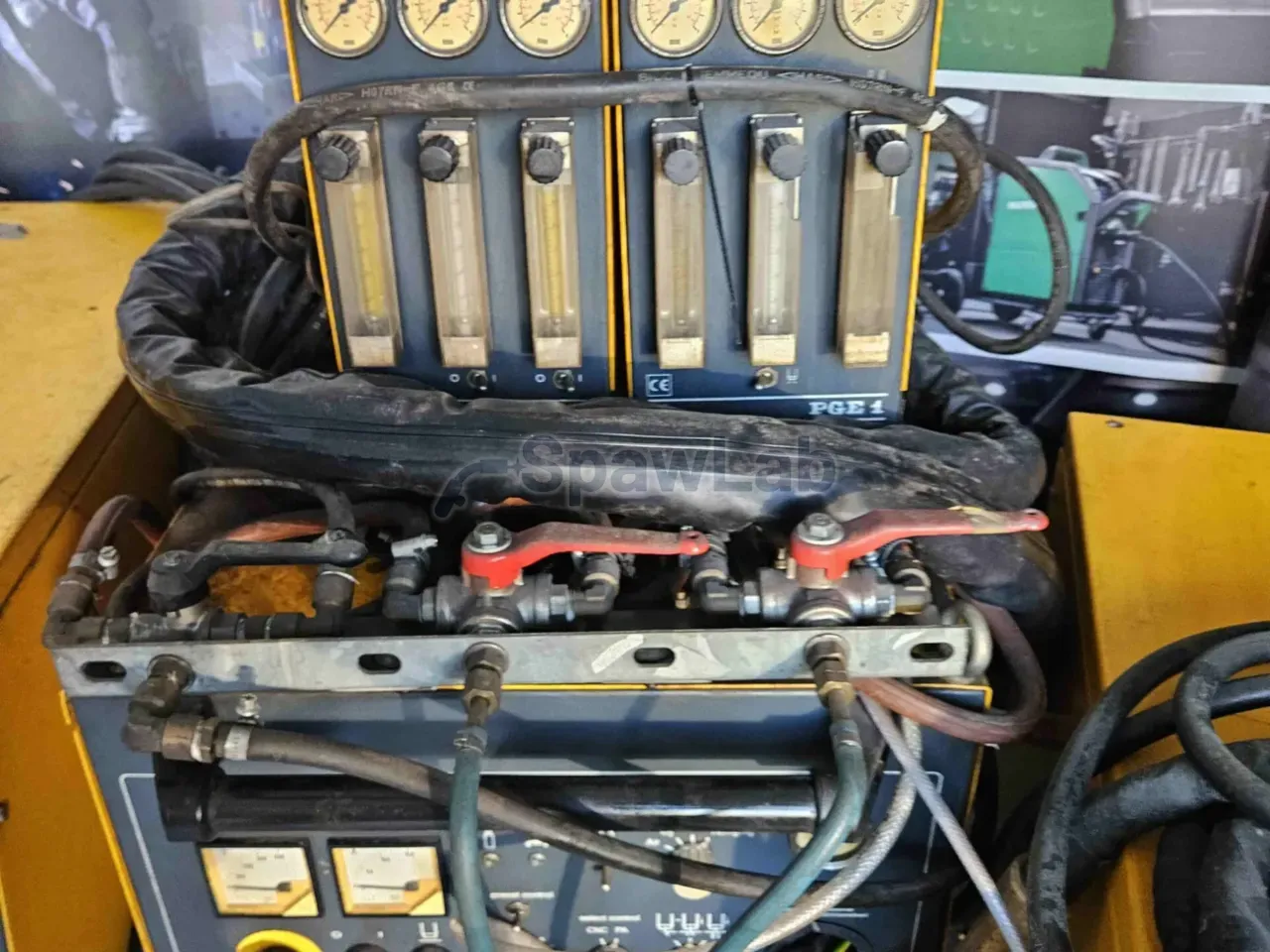

Tak, w komplecie dołączony jest manualny mieszalnik (konsola gazowa z rotametrami), który pozwala technologicznemu operatorowi ustawiać gazy tnące oraz gazy osłonowe (wirowe) dopasowane do materiału z tabeli.
Ze względu na masę (251 kg) i pobór mocy (34 kVA) agregat wymaga przyłącza trójfazowego 3×400 V zabezpieczonego bezpiecznikiem zwłocznym o wartości 50 A.
Jest to przemysłowe urządzenie CNC, które z powodzeniem może zostać zintegrowane przez automatyka z nowymi portalami, klasycznymi wypalarkami czy stołami krzyżowymi, pod warunkiem sprzęgnięcia z odpowiednim systemem kontroli wysokości THC.
Konsultacja serwisowa i dobór osprzętu CNC
Chcesz wykorzystać tę bazę na swoim stanowisku CNC? Nasi specjaliści pomogą ocenić proces naprawy pakietu i integracji.
