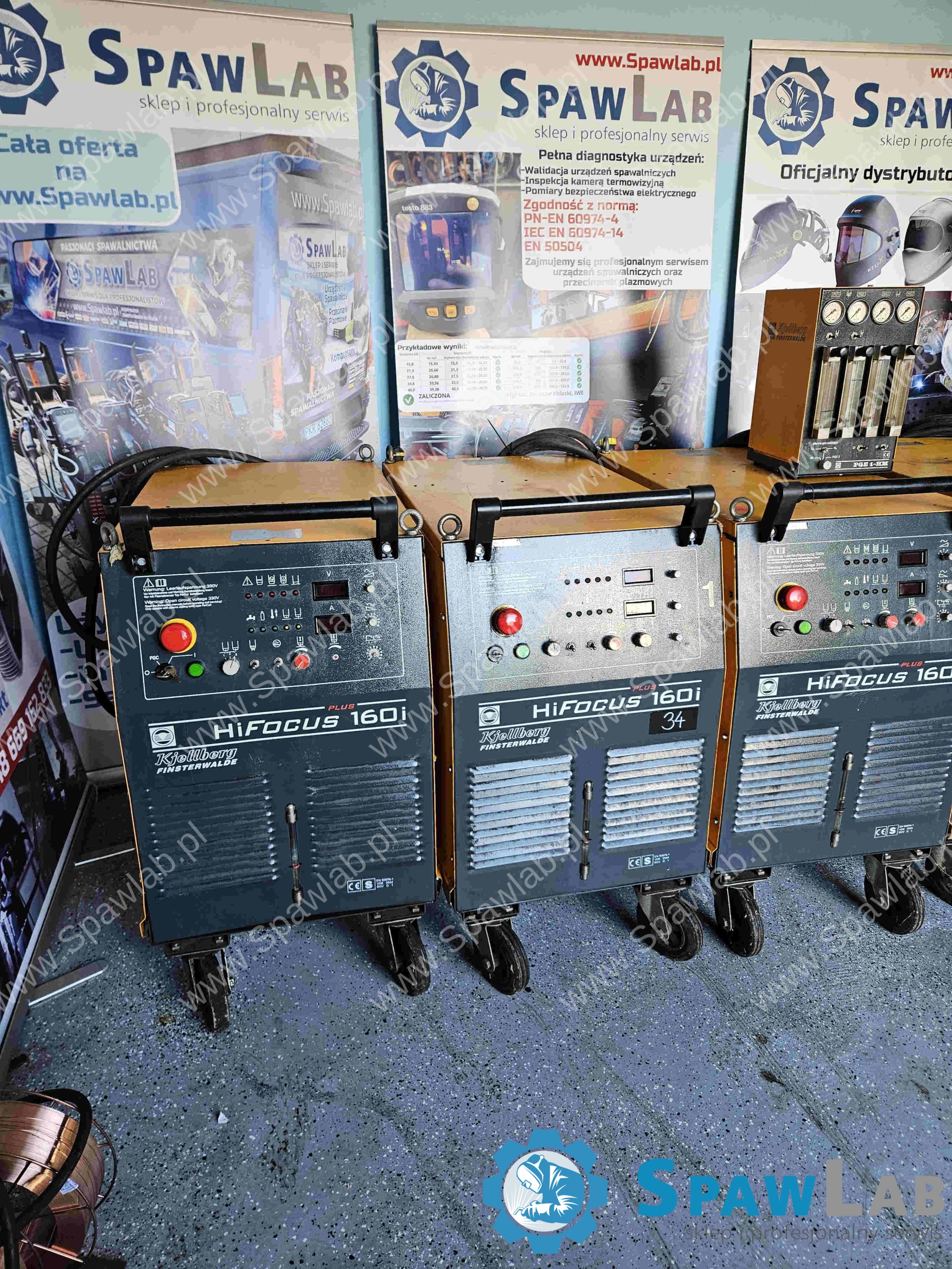

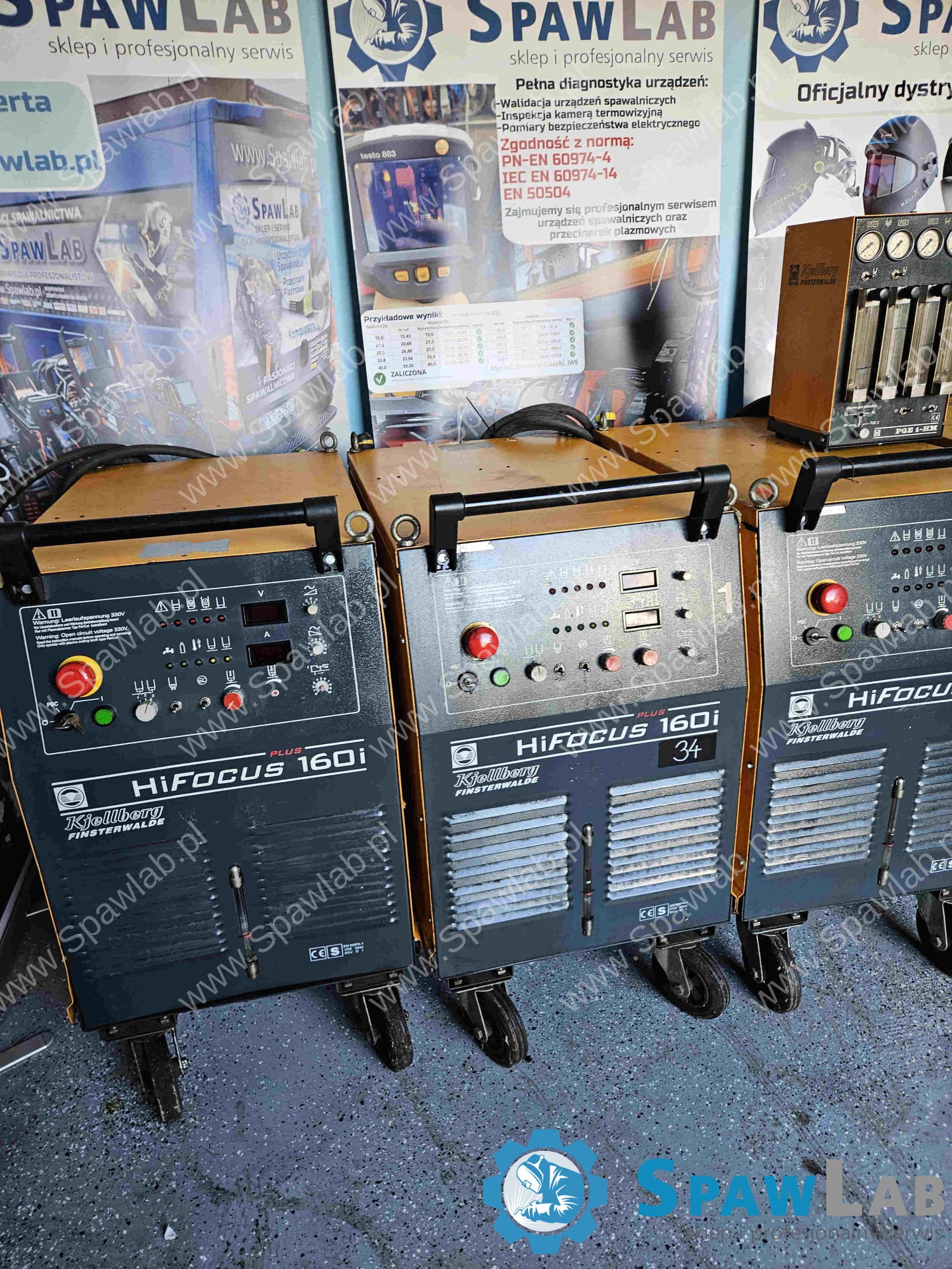

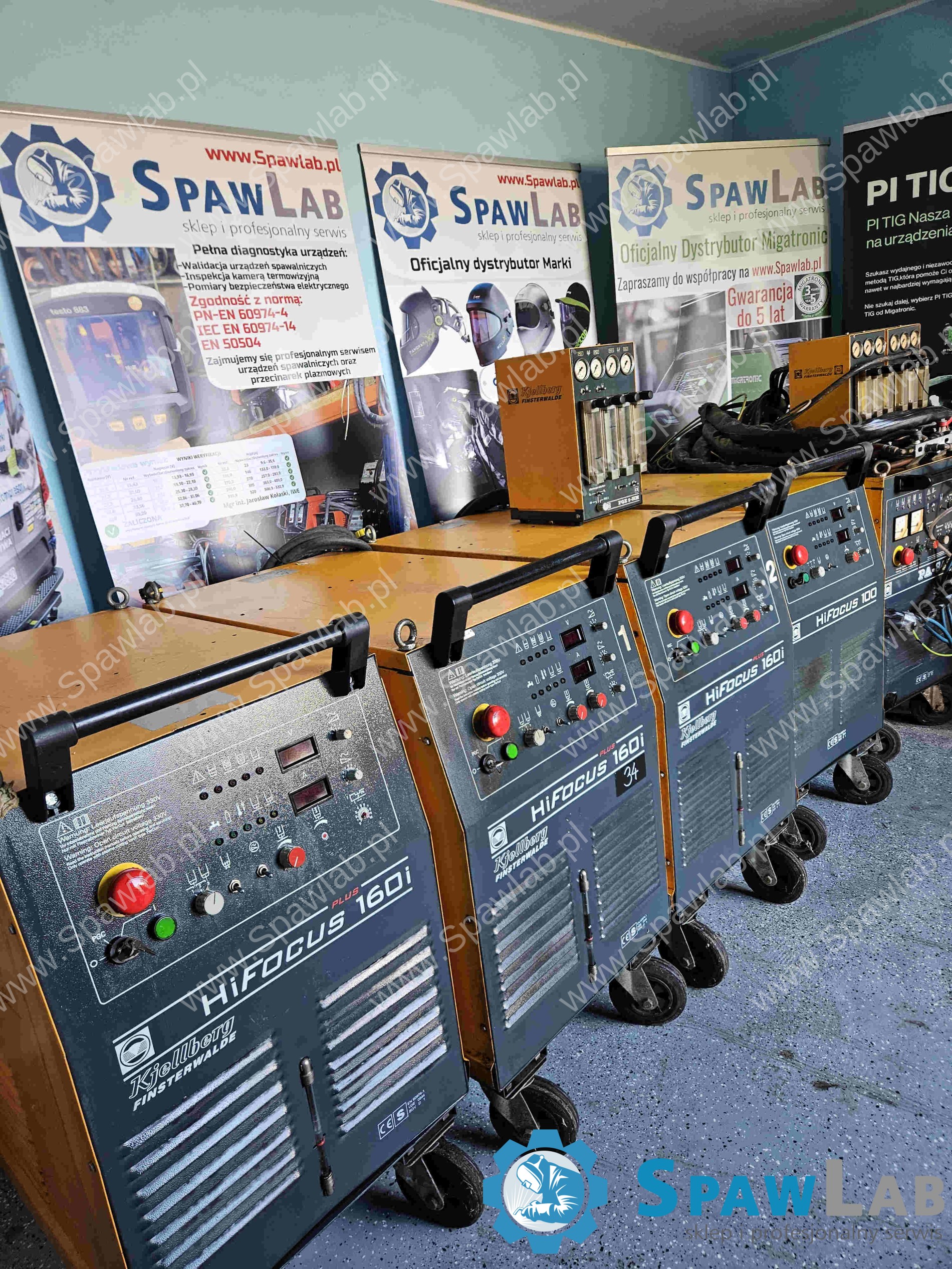

Kjellberg HiFocus Plus 160i to inwerterowe źródło plazmy CNC w technologii Soft-Switch, do wypalarek, portali i robotów. Prąd cięcia sięga 160 A i utrzymuje tę wartość przy cyklu 100%, zakres regulacji zaczyna się od 10 A. Zasilanie to 3 x 400 V przy 50 Hz i mocy 33 kVA, agregat waży 196 kg. Oferta obejmuje samo źródło prądu.
Do czego ta maszyna
To baza pod stół tnący CNC. Źródło tnie stal węglową, stal nierdzewną i stopy aluminium w grubościach od 0,5 mm do 50 mm, a pełne 160 A przy cyklu 100% pozwala palić arkusze przez kilka godzin bez przerw na stygnięcie modułów mocy. Przy grubych arkuszach, od 20 mm do 50 mm, to właśnie cykl pracy decyduje o tym, czy portal skończy rozkrój w jednym podejściu.
Technologia FineFocus zbiera łuk plazmowy w mocno skompresowaną kolumnę. Krawędź jest mniej ukosowana, żużla powstaje mniej, a strefa wpływu ciepła jest węższa, więc detale cieńsze niż 6 mm mniej falują i nie odkształcają się. Wytniesz ostre kąty, ciasne promienie otworów i małe kontury z dokładnością bliższą cięciu laserowemu niż zwykłej plazmie warsztatowej.
Wysokie napięcie biegu jałowego 400 V i zapłon wysokiego napięcia dają natychmiastowy łuk pilotujący oraz powtarzalne przejście w łuk główny. Źródło przebija się przez rdzę, zendrę i resztki farby, znosi też zmienną wysokość prześwitu głowicy nad stołem. Osobny tryb znakowania pracuje prądem od 4 do 25 A przy cyklu 100%, więc naniesiesz linie gięcia, numery partii i znaczniki montażowe bez zatrzymywania portalu i bez przezbrajania palnika.
Plazma tnie łukiem jarzącym się między elektrodą w palniku a materiałem, w strumieniu gazu ściśniętego w dyszy. Im mocniej łuk jest skupiony, tym węższa szczelina cięcia, prostsza krawędź i mniej pracy przy szlifowaniu detali po rozkroju. Dlatego w źródłach klasy High-Definition liczy się nie sam prąd, ale sposób prowadzenia gazu plazmowego i wirowego, a to zadanie konsoli gazowej, którą dobierasz do tego agregatu osobno.
Funkcje i wyposażenie
- Inwerterowy układ Soft-Switch: praca ciągła pod pełnym obciążeniem przy mniejszych stratach niż w rozwiązaniach konwencjonalnych.
- FineFocus: skompresowany łuk plazmowy, mniejszy ukos krawędzi, mniej żużla i węższa strefa wpływu ciepła, także na cienkich arkuszach.
- Prąd cięcia od 10 do 160 A z cyklem 100% na maksimum: rozkrój wielogodzinny bez przestojów termicznych.
- Tryb znakowania od 4 do 25 A przy cyklu 100%: trasowanie linii gięcia i numerów partii tym samym palnikiem.
- Napięcie biegu jałowego 400 V z zapłonem wysokiego napięcia: pewny start łuku pilotującego na zardzewiałej i pomalowanej blasze.
- Przystosowanie do palników PerCut 160 i PerCut 170, chłodzonych cieczą.

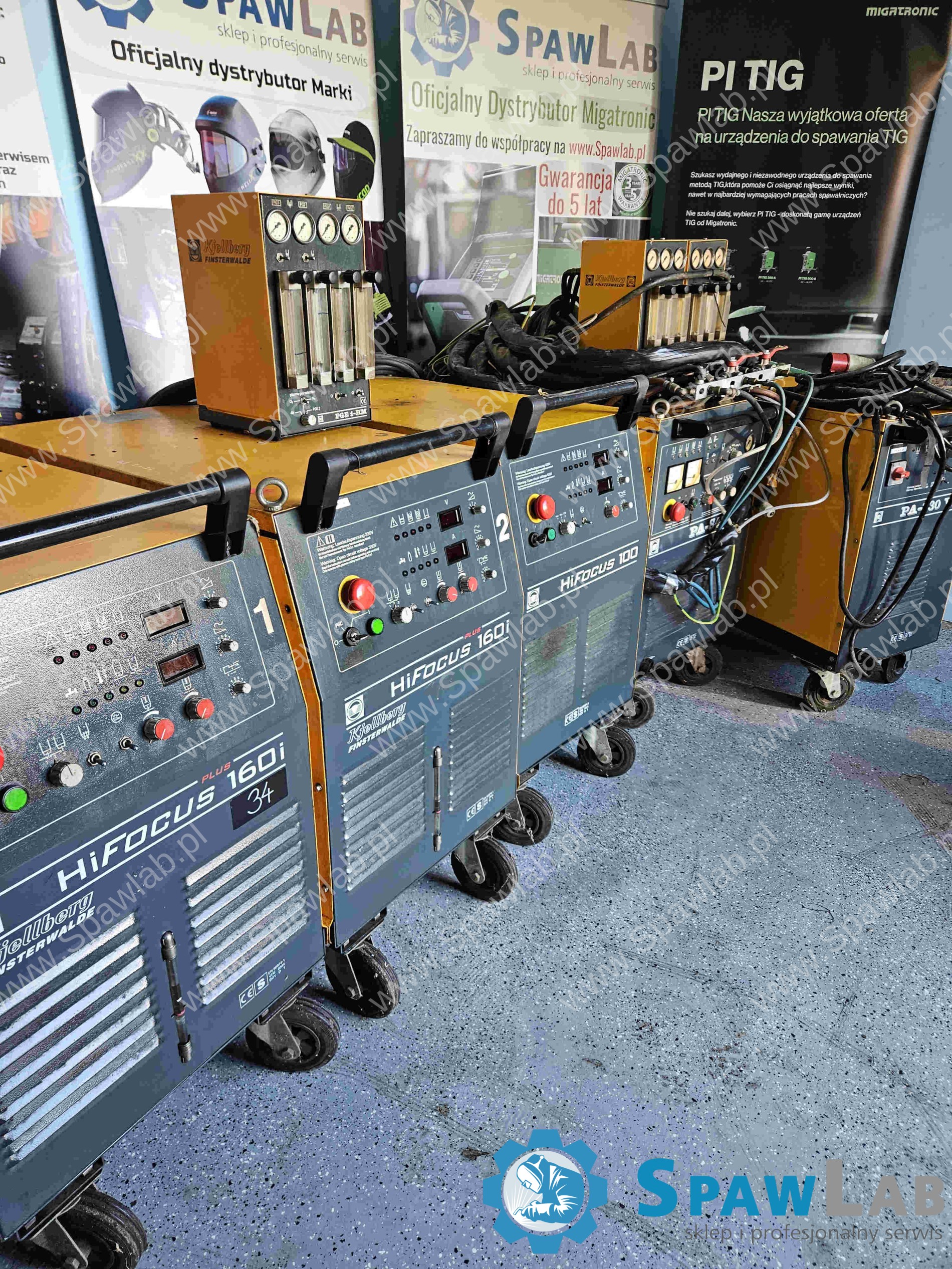

- Współpraca z konsolami gazowymi, od ręcznych stacji PGE 1-HM z przepływomierzami po automatyczne zawory z rodziny FlowControl, czyli PGC oraz PGV.
- Interfejs do sterowania cyfrowego: źródło wpinasz w portal, wypalarkę albo robota.
- Obudowa IP22 z izolacją klasy F.
Dane techniczne
| Marka | Kjellberg |
|---|---|
| Typ urządzenia | inwerterowe źródło plazmy CNC, Soft-Switch |
| Zasilanie i moc | 3 x 400 V, 50 Hz, 33 kVA |
| Zabezpieczenie sieciowe | 50 A o charakterystyce C |
| Zakres prądu cięcia | od 10 do 160 A |
| Cykl pracy 100% | 160 A |
| Prąd znakowania przy cyklu 100% | od 4 do 25 A |
| Napięcie biegu jałowego | 400 V |
| Zakres grubości cięcia | od 0,5 mm do 50 mm |
| Ochrona i izolacja | IP22, klasa izolacji F |
| Przystosowanie palników | PerCut 160, PerCut 170, chłodzone cieczą |
| Wymiary | 960 x 540 x 1050 mm |
| Masa | 196 kg |
| Chłodzenie | cieczą |
Na co zwrócić uwagę
Oferta obejmuje samo źródło prądu. Żeby zbudować tor plazmowy, dokładasz konsolę gazową, na przykład ręczną PGE 1-HM albo automatyczną z rodziny FlowControl, palnik maszynowy PerCut 160 lub PerCut 170 z chłodzeniem oraz pakiet przewodów sterujących. Gazy plazmowe i wirowe dobierasz do materiału: tlen do stali czarnej, azot, argon i mieszanki do aluminium oraz stali nierdzewnej.
Zasilanie to 3 x 400 V przy 50 Hz i mocy 33 kVA, z wyłącznikiem instalacyjnym 50 A o charakterystyce C. Napięcie biegu jałowego 400 V i zapłon wysokiego napięcia wymagają dobrego stanu izolacji całej instalacji i uziemienia stołu. Agregat waży 196 kg i mierzy 960 x 540 x 1050 mm, na rozładunek przygotuj wózek widłowy.
To sprzęt do stanowisk CNC, nie do cięcia ręcznego, bo interfejs i sygnały cyfrowe przewidziano pod sterowanie z portalu.
Jak sprzedajemy używane
Egzemplarz sprawdzony w naszym serwisie w Krotoszynie z pomiarami według PN-EN 60974-4 i próbą pod obciążeniem. W cenie masz pierwszy rok podstawowego pakietu serwisowego: przegląd z czyszczeniem maszyny i pomiarem walidacyjnym. Kolejne lata dokupisz. Wysyłamy do całej Unii Europejskiej, odbiór osobisty po umówieniu.
