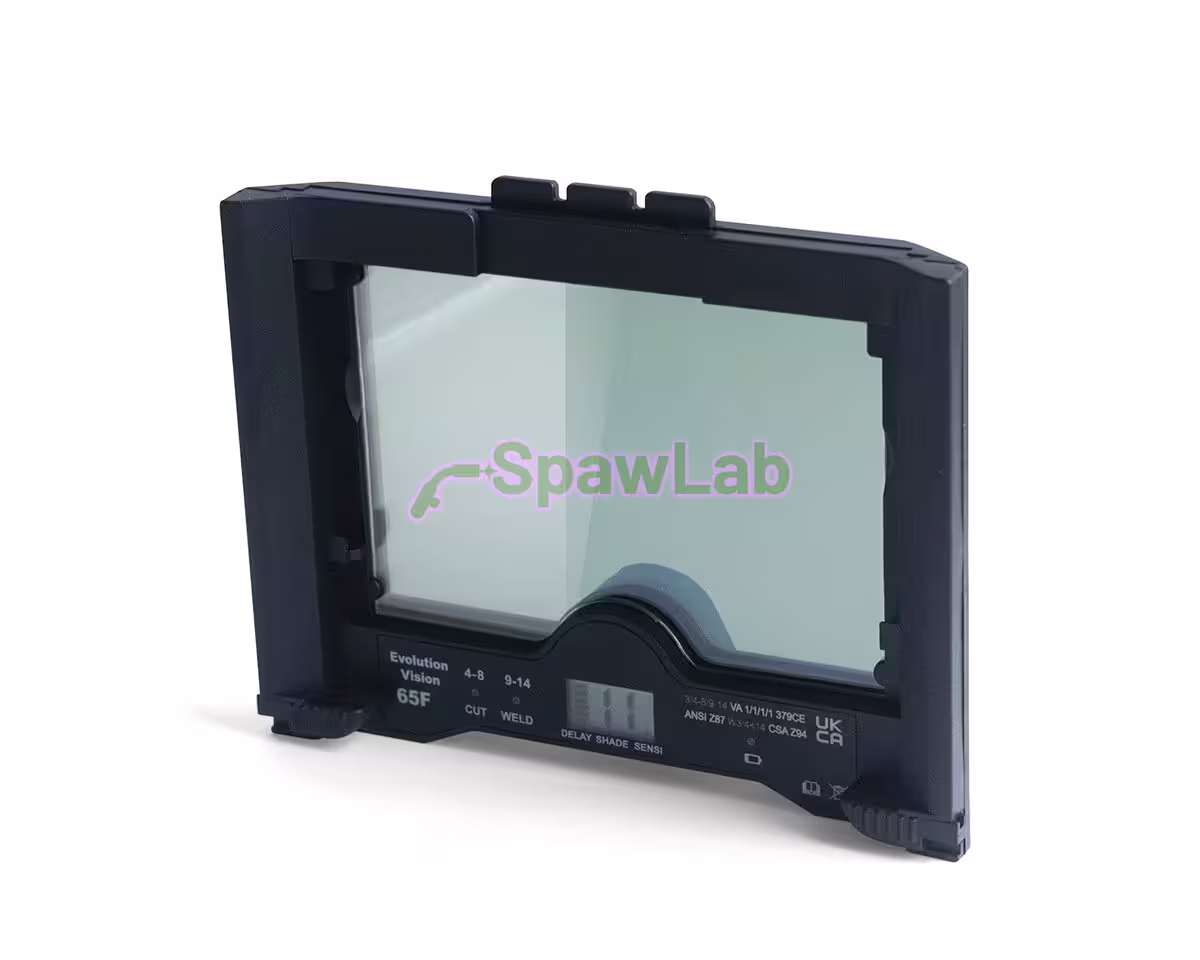

Die ADF Kassette Evolution Vision 65F ist eine Blendschutzkassette mit UHD-Display für die Böhler Welding Helme Evolution Vision 65F und 65FM sowie ihre Versionen für Gebläseatemschutz. Hellstufe 3, Modus CUT Schutzstufe 4-8 und Modus WELD 9-14. Sichtfeld 65 x 96 mm, optische Klasse 1/1/1/1 nach EN 379. Die Batterie CR2450 ist nicht enthalten.
Technische Spezifikation
| Artikelnummer | 87137 |
|---|---|
| Marke | Böhler Welding |
| Passend für | Evolution Vision 65F, 65FM, 65F Air, 65FM Air |
| Schutzstufen (DIN) | 3 (Hellzustand), 4-8 (CUT), 9-14 (WELD) |
| Auto-Shade | nein (Auto-Shade-Version: 87135) |
| Sichtfeld Kassette | 65 x 96 mm |
| Optische Klasse (EN 379) | 1/1/1/1, UHD-Display |
| Aufhellverzögerung | 0,1 bis 0,85 s, 6 Stufen |
| Empfindlichkeit | 6 Stufen |
| Abschaltung | Taste oder automatisch nach 30 min |
| Stromversorgung Kassette | Batterie CR2450 (nicht enthalten) |
| Betriebstemperatur | -5 bis +55 °C |
| Packungsinhalt | 1 Stk. |
| Normen | EN 379:2003 + A1:2009, CE |
Für wen
Für Besitzer eines Evolution Vision 65, die eine beschädigte Kassette tauschen oder eine Reserve für Baustelle oder Halle möchten. Der Hersteller sieht sie für MIG/MAG, WIG mit Inverter, E-Hand, AC/DC-Impulsschweißen und Argon- oder Heliumschutzgas vor. Die Schutzstufe stellen Sie manuell ein; soll die Kassette sie selbst wählen, nehmen Sie Böhler Welding ADF Kassette Evolution Vision 65FM Auto-Shade.
Merkmale
- UHD-Display und optische Klasse 1/1/1/1 nach EN 379, Bestklasse in allen 4 Kriterien.
- Hellstufe 3, Modus CUT Schutzstufe 4-8 und Modus WELD 9-14. Den Modus wechseln Sie mit der Taste MODE, die Stufe mit der Taste SHADE.
- Verzögerung in 6 Stufen von 0,1 bis 0,85 s, Empfindlichkeit in 6 Stufen.
- Digitale Anzeige der Einstellungen und Tasten an der Unterkante der Kassette.
- Einschalten per Taste, Ausschalten per Taste oder automatisch nach 30 Minuten.
- Anzeige für schwache Batterie und Schnellwechsel der Kassette über zwei Verriegelungslaschen.
- Sichtfeld 65 x 96 mm, Betrieb von -5 bis +55 °C.
Unterschiede der Kassetten Evolution Vision 65
- Diese Kassette (87137), Evolution Vision 65F: Modi CUT (Schutzstufe 4-8) und WELD (9-14), Schutzstufe manuell eingestellt.
- Böhler Welding ADF Kassette Evolution Vision 65FM Auto-Shade, Evolution Vision 65FM Auto-Shade: zusätzlich Modus AUTO, die Kassette wählt die Schutzstufe nach der Lichtbogenintensität, Feinjustierung +/-2.
- Böhler Welding ADF Kassette 65F 4 Sensoren, Evolution Vision, Evolution Vision 65F in der Version mit 4 Lichtbogensensoren.
- Böhler Welding ADF Kassette 65FM 4 Sensoren Auto-Shade, Evolution Vision, Evolution Vision 65FM Auto-Shade in der Version mit 4 Lichtbogensensoren.
Alle 4 Kassetten passen in dieselben Helme: Evolution Vision 65F, 65FM, 65F Air und 65FM Air.
Passend für
- Böhler Welding Evolution Vision 65F Automatik-Schweißhelm mit Flip-up
- Böhler Welding Evolution Vision 65FM Automatik-Schweißhelm mit Auto-Shade
- Böhler Welding Evolution Vision 65F Air Klapp-Schweißhelm für Gebläseatemschutz PAPR sowie das Set Böhler Welding Evolution Vision 65F Air Kit, Klapphelm mit Gebläseatemschutz Evolution Air
- Böhler Welding Evolution Vision 65FM Air Klapp-Schweißhelm mit Auto-Shade für Gebläseatemschutz PAPR sowie das Set Böhler Welding Evolution Vision 65FM Air Kit, Automatikhelm mit Auto-Shade mit Gebläseatemschutz Evolution Air
Für Evolution V80 und V80M gibt es andere Kassetten: Böhler Welding ADF Kassette Evolution V80 und Böhler Welding ADF Kassette Evolution V80M Auto-Shade. Weitere Ersatzteile finden Sie in der Kategorie Teile für Schweißhelme.
Wechsel der ADF Kassette Evolution Vision 65F und der Batterie
- Klappen Sie das Klappelement hoch und legen Sie den Helm mit dem Kinn nach oben ab, damit die Unterseite der Kassette frei liegt.
- Schieben Sie die beiden Verriegelungslaschen zur Mitte und ziehen Sie die Kassette leicht heraus.
- Für den Wechsel der Batterie CR2450 Böhler Welding Batterie ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard schieben Sie den Batteriedeckel nach oben. Achten Sie auf die Polarität.
- Schieben Sie die Kassette entlang der Führungen zurück in das Klappelement und schieben Sie beide Laschen nach außen.
- Bei der Gelegenheit tauschen Sie die Innenscheibe Böhler Welding Innenscheibe Evolution Vision 65F, 65FM (2 Stück) aus, die Sie mit dem Saugnapf Böhler Welding Saugnapf für Innenscheibe Guardian, Evolution, Laser Guard (2 Stk.) herausnehmen. Vorne schützt die Scheibe Böhler Welding Vorsatzscheibe Evolution Vision 65F, 65FM, V80, V80M (5 Stück) die Kassette.
Normen und Zertifikate
Kennzeichnung der Kassette: CE 3/4-8/9-14 VA 1/1/1/1/379 EN379. Konform mit EN 379:2003 + A1:2009 und der PSA-Verordnung (EU) 2016/425. Die Kassette ist nicht für das Laserschweißen und nicht für das Gasschweißen (Acetylen-Sauerstoff) geeignet.
Dokumente zum Herunterladen
- Bedienungsanleitung Evolution Vision 65F und 65FM (PDF, mehrsprachig)
- Infoblatt Evolution Vision (PDF, Deutsch)
- Katalog PSA und Schweißzubehör 2023/24 (PDF, Deutsch)
Häufige Fragen
Ist eine Batterie enthalten?
Nein. Die Kassette wird ohne Batterie CR2450 Böhler Welding Batterie ADF CR2450 Guardian, Evolution Vision, Evolution V80, Laser Guard geliefert. Ein neuer Evolution Vision 65 hat 1 Ersatzbatterie im Karton.
Kann ich die 65FM-Kassette in einen 65F einsetzen?
Ja. Der Herstellerkatalog führt beide Kassetten, 87137 und 87135, für die Helme 65F, 65FM, 65F Air und 65FM Air. Die 65FM-Kassette hat zusätzlich den Modus AUTO.
Passt sie in den Evolution V80?
Nein. Der Evolution V80 hat ein Sichtfeld von 124 x 80 mm und eine eigene Kassette, Böhler Welding ADF Kassette Evolution V80.
Wie stelle ich Verzögerung und Empfindlichkeit ein?
Mit der Taste DELAY ändern Sie die Aufhellverzögerung, mit der Taste SENSI die Empfindlichkeit. Jeder Druck erhöht die Einstellung um 1 Stufe; nach der letzten von 6 Stufen beginnt sie wieder bei der ersten.
Wann schaltet die Kassette ab?
Automatisch nach 30 Minuten ohne Nutzung. Sie können sie auch per Taste ausschalten.
