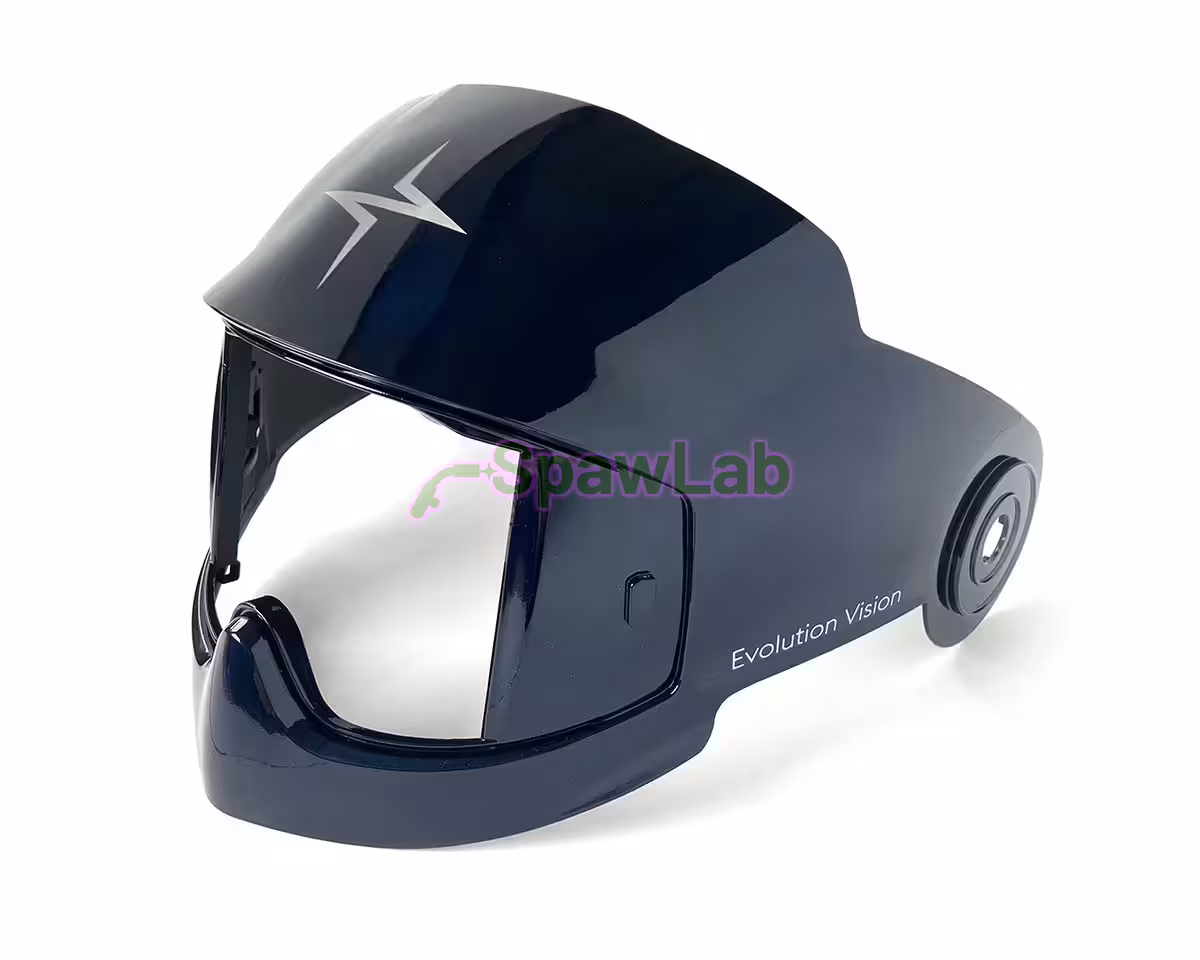

Das Klappelement Evolution Vision 65F ist der hochklappbare Vorderteil des Böhler Welding Evolution Vision 65F und seiner Version für Gebläseatemschutz 65F Air, in blau glänzend. Im Element sitzt die ADF Blendschutzkassette, vorne die Vorsatzscheibe. Hochgeklappt arbeiten Sie durch das Schleifvisier mit 180 x 90 mm.
Technische Spezifikation
| Artikelnummer | 87600 |
|---|---|
| Marke | Böhler Welding |
| Passend für | Evolution Vision 65F, 65F Air |
| Typ | Klappelement |
| Farbe | blau glänzend |
| ADF Kassette | nicht enthalten, passend 87137 und 87135 |
| Sichtfeld Kassette | 65 x 96 mm |
| Schleifvisier unter dem Element | 180 x 90 mm |
| Packungsinhalt | 1 Stk. |
Für wen
- Für Besitzer eines Evolution Vision 65F, bei dem Sie die Schutzstufe an der Kassette Böhler Welding ADF Kassette Evolution Vision 65F manuell einstellen.
- Für Nutzer des Evolution Vision 65F Air und des 65F Air Kit: das Element ist dasselbe.
- Wenn das Element gesprungen oder beschädigt ist und Kassette oder Vorsatzscheibe nicht mehr hält.
Merkmale
- Farbe blau glänzend, wie das Werkselement des 65F.
- Ab Werk mit der Kassette Böhler Welding ADF Kassette Evolution Vision 65F; auch die Auto-Shade-Kassette Böhler Welding ADF Kassette Evolution Vision 65FM Auto-Shade passt.
- Die Kassette kommt heraus, sobald Sie beide Verriegelungslaschen zur Mitte schieben.
- Die Vorsatzscheibe Böhler Welding Vorsatzscheibe Evolution Vision 65F, 65FM, V80, V80M (5 Stück) lösen Sie mit der Taste links am Helm.
- Die Klappmechanik reparieren Sie mit dem Sprungfederset Böhler Welding Sprungfederset Evolution Vision 65 (2 Federn, 2 Federarme).
Passend für
- Böhler Welding Evolution Vision 65F Automatik-Schweißhelm mit Flip-up
- Böhler Welding Evolution Vision 65F Air Klapp-Schweißhelm für Gebläseatemschutz PAPR sowie das Set Böhler Welding Evolution Vision 65F Air Kit, Klapphelm mit Gebläseatemschutz Evolution Air
Für den Evolution Vision 65FM gibt es das Element Böhler Welding Klappelement Evolution Vision 65FM (blau matt) (blau matt). Weitere Ersatzteile finden Sie in der Kategorie Teile für Schweißhelme.
Kassette in das Klappelement Evolution Vision 65F umsetzen
- Klappen Sie das Element hoch und legen Sie den Helm mit dem Kinn nach oben ab.
- Schieben Sie die beiden Verriegelungslaschen zur Mitte und ziehen Sie die Kassette leicht heraus.
- Schieben Sie die Kassette entlang der Führungen in das neue Element und die Laschen nach außen.
- Setzen Sie die Vorsatzscheibe ein: rechts unter die Lasche schieben, bis sie einrastet, dann mit den Daumen links und rechts der Taste andrücken.
Dokumente zum Herunterladen
- Bedienungsanleitung Evolution Vision 65F und 65FM (PDF, mehrsprachig)
- Infoblatt Evolution Vision (PDF, Deutsch)
- Katalog PSA und Schweißzubehör 2023/24 (PDF, Deutsch)
Häufige Fragen
Ist eine ADF Kassette enthalten?
Nein. Der 65F hat ab Werk die Kassette Böhler Welding ADF Kassette Evolution Vision 65F, die Sie vom alten Element übernehmen. Wenn Sie Auto-Shade möchten, können Sie die Kassette Böhler Welding ADF Kassette Evolution Vision 65FM Auto-Shade einsetzen.
Worin unterscheidet es sich vom Element 87603?
In der Farbe. 87600 ist blau glänzend wie die Schale des 65F und 65F Air, 87603 blau matt wie der 65FM. Wählen Sie die Farbe passend zur Helmschale.
Welche Vorsatzscheibe passt in das Element?
Die Vorsatzscheibe Evolution Vision Böhler Welding Vorsatzscheibe Evolution Vision 65F, 65FM, V80, V80M (5 Stück) im 5er-Pack. Sie lösen sie mit der Taste links am Helm.
Passt es in den Evolution V80?
Nein. Die Ersatzteilliste des Evolution V80 enthält kein Klappelement.
