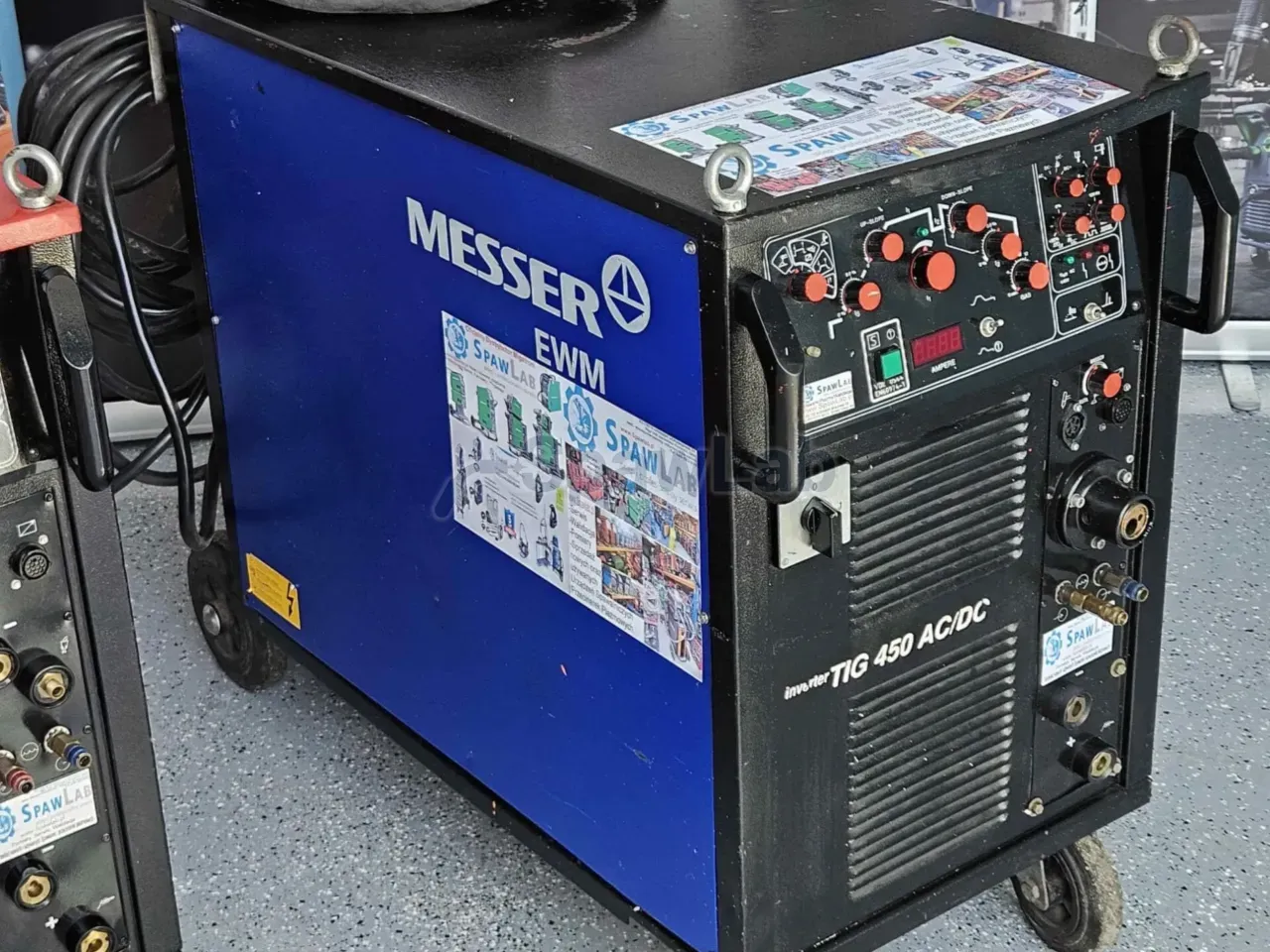

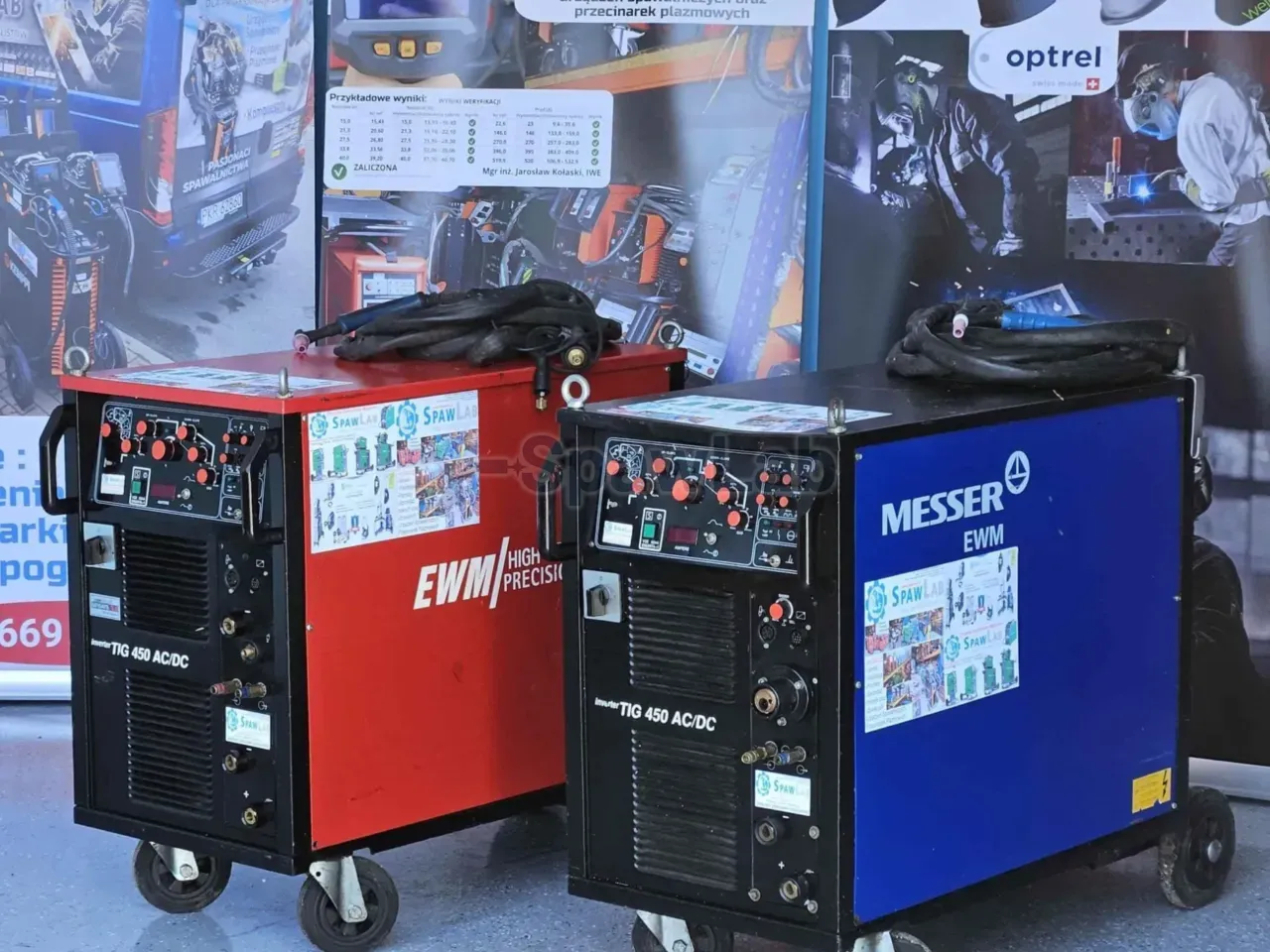

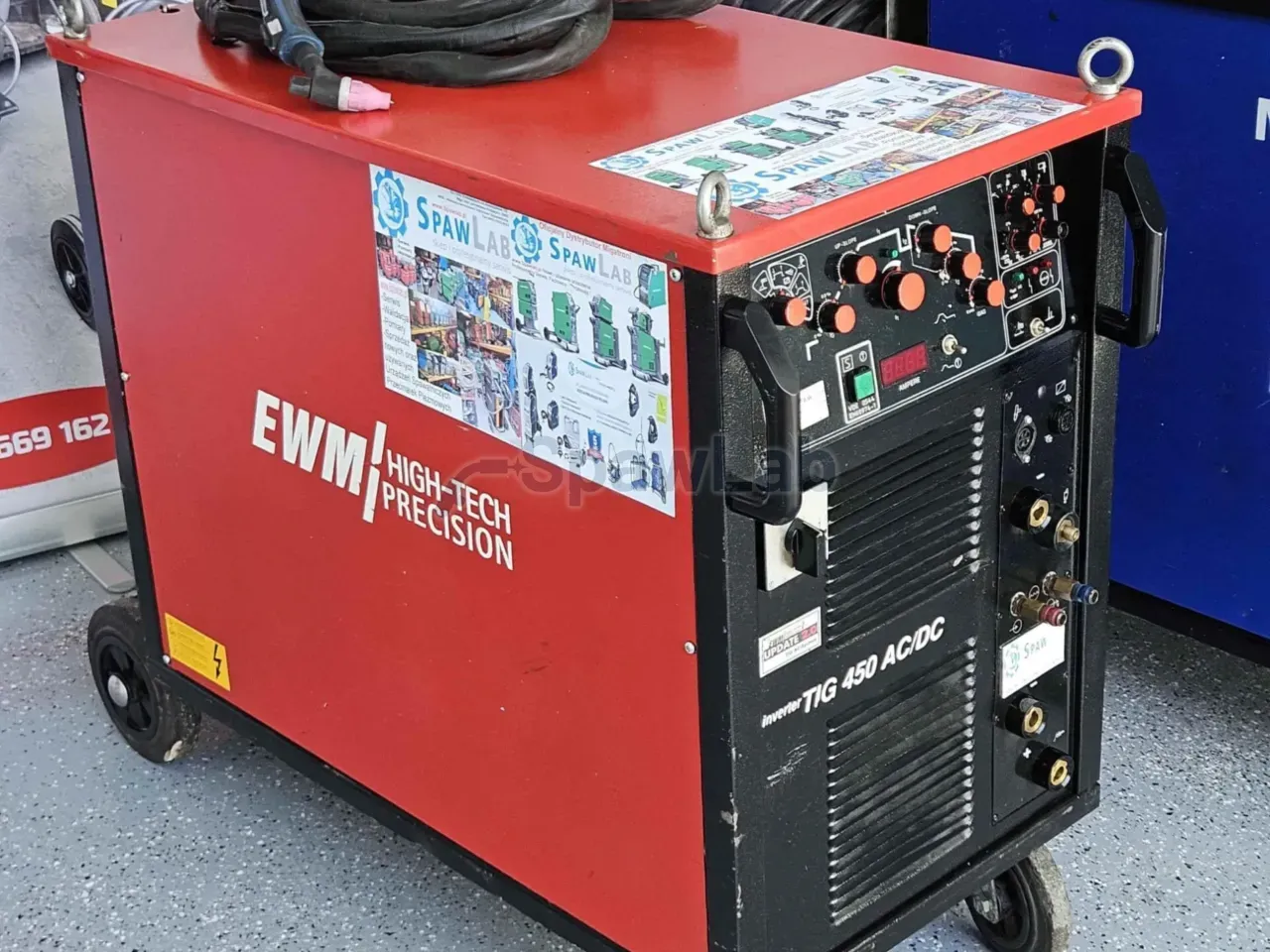

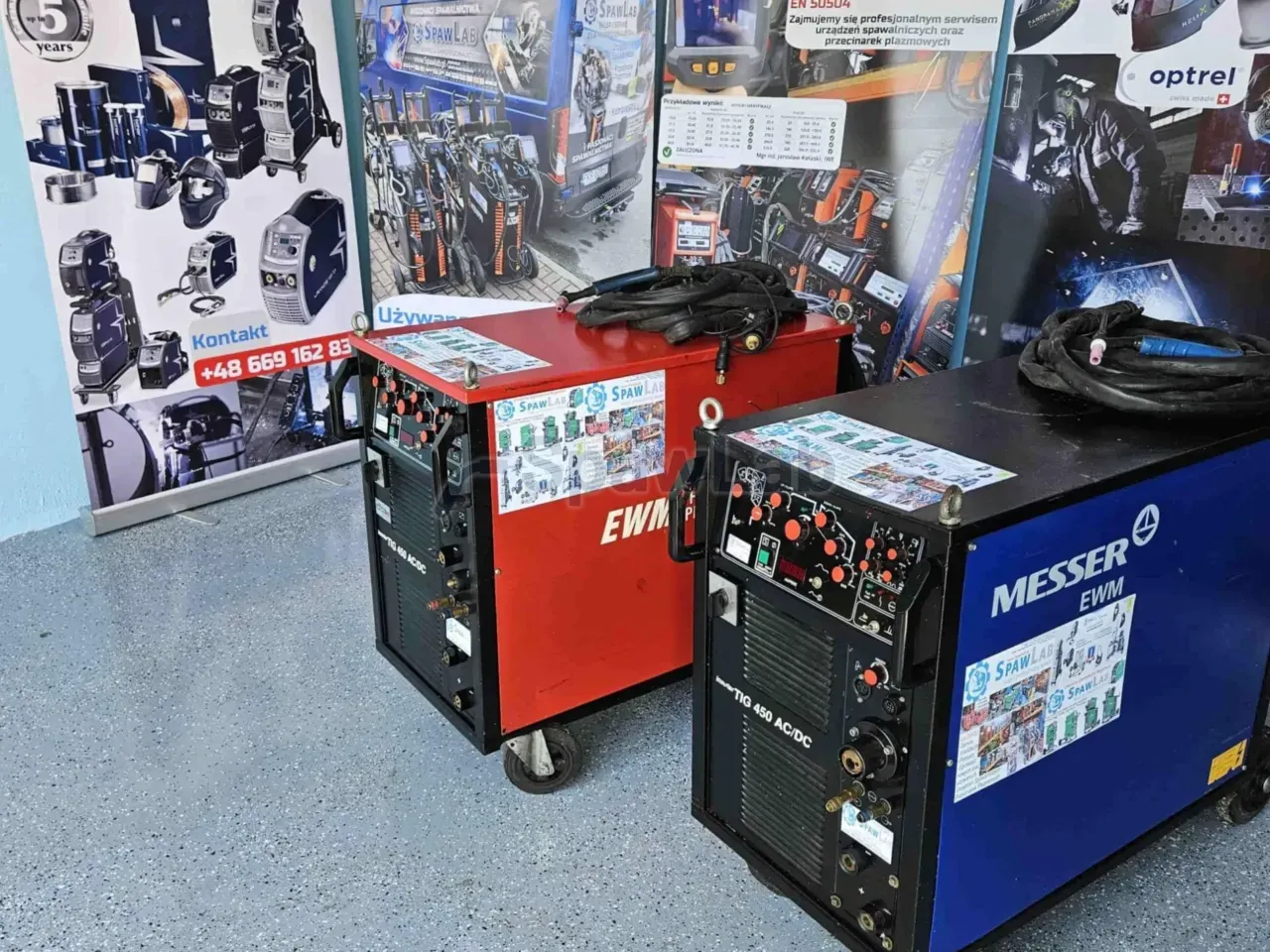

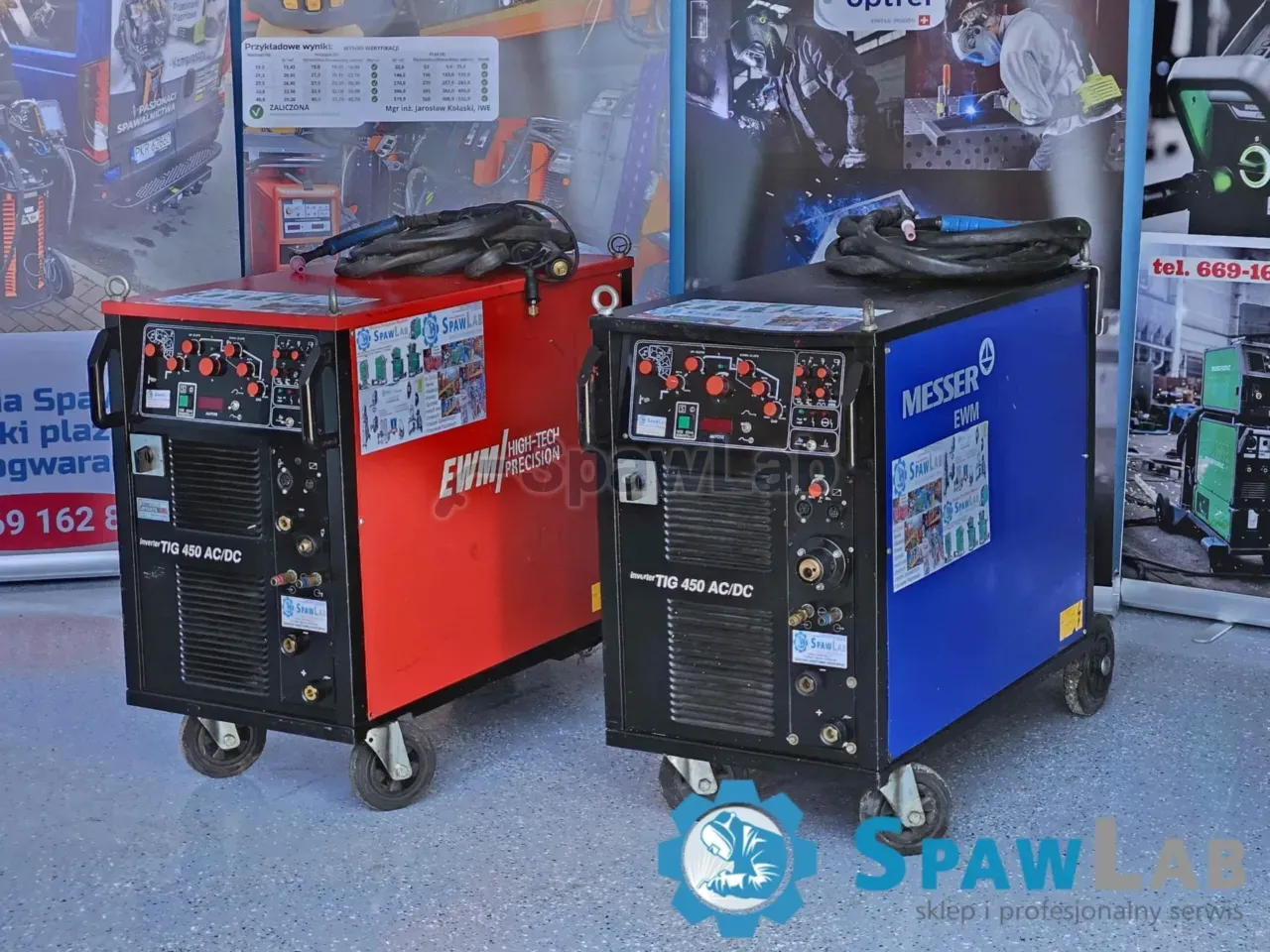

EWM TIG 450 AC/DC ist eine Inverter-Stromquelle für WIG mit Wechsel- und Gleichstrom, mit E-Hand-Betrieb. Mit Gleichstrom schweißen Sie von 5 bis 450 A, mit Wechselstrom von 7 bis 450 A. Bei 60% Einschaltdauer gibt die Maschine 450 A ab, und 350 A zieht sie ohne Unterbrechung, die Versorgung ist 3 x 400 V.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für Aufgaben in der Schwerindustrie, in der Energietechnik und beim Bau von Behältern und Rohrleitungen. Mit Wechselstrom fügen Sie dicke Teile aus Aluminium, denn die positive Phase bricht die Oxidschicht auf dem Schmelzbad auf. Mit Gleichstrom nehmen Sie säurebeständige und hochlegierte Stähle, wo eine saubere Naht ohne Überhitzung zählt.
Ein Strom von 350 A bei 100% Einschaltdauer stellt die Maschine auf Mehrschichtbetrieb und lange Nähte ein, und die oberen 450 A bei 60% Einschaltdauer bleiben für die dicksten Querschnitte. Der Bereich ab 5 A bei Gleichstrom gibt Zugang zu dünnem Blech und zu Wurzellagen, ein Arbeitsplatz bedient also sowohl kleine Teile als auch schwere Profile.

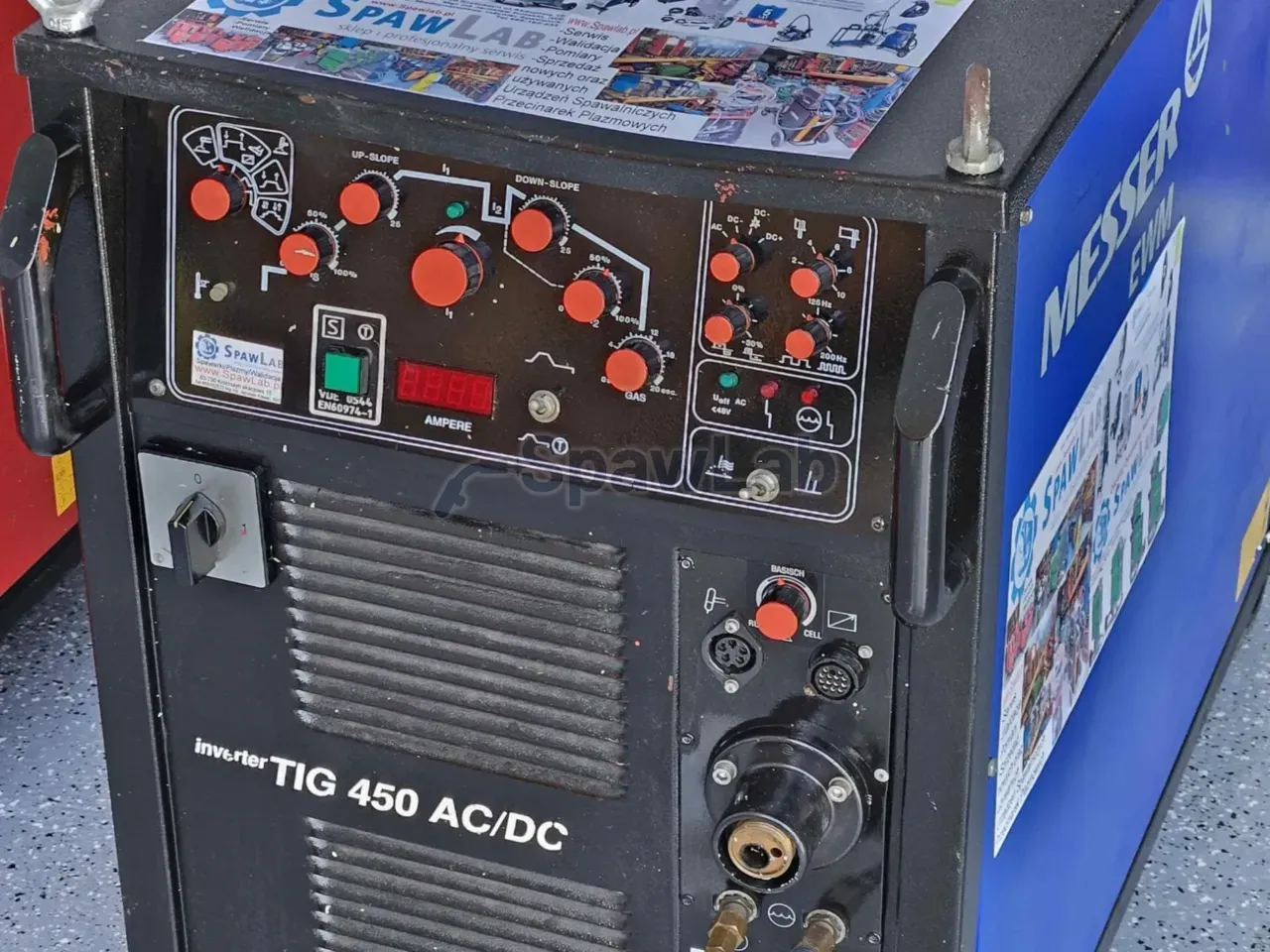

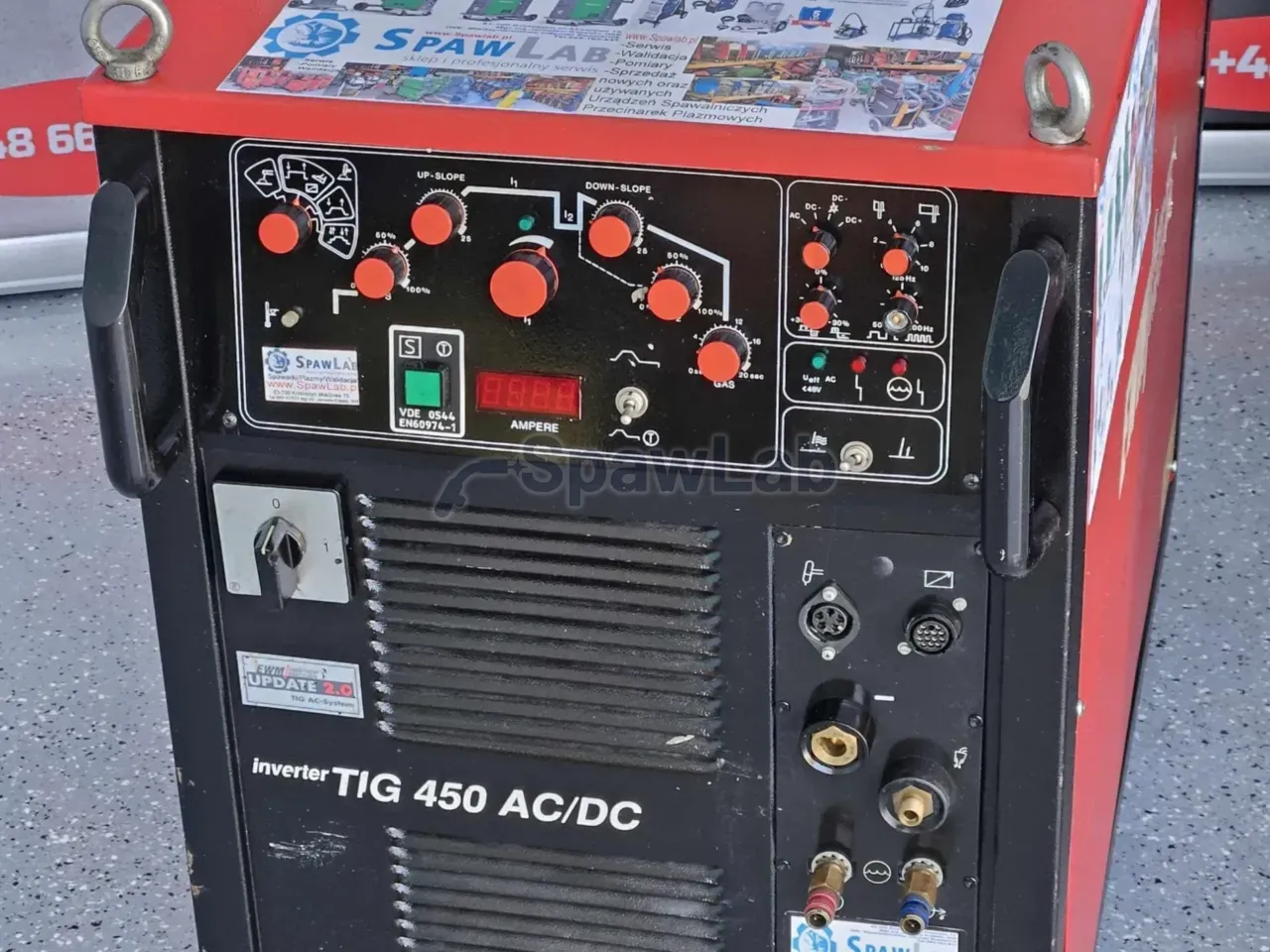

Das Bedienfeld führt den ganzen Schweißablauf: Sie stellen den Stromanstieg, die Gasnachströmzeit und das Füllen des Endkraters am Ende der Naht ein. Die Leitungen im Set sind lang, der Brenner hat 8 m und die Netzleitung 10 m, die Stromquelle bleibt also an einem Platz, und Sie gehen um ein großes Werkstück herum.
Funktionen und Ausstattung
- Einstellung der Zündzeit mit der positiven Halbwelle des Wechselstroms, mit der Sie die Erwärmung des Materials schon beim Start beherrschen. Sie erleichtert die Zündung auf verschmutztem Aluminium und schont die Wolframelektrode.
- Einstellung der Balance des Wechselstroms, also der Aufteilung zwischen der Reinigung des Oxids und dem Einbrand.
- Einstellung der Frequenz des Wechselstroms von 50 bis 200 Hz. Eine höhere Frequenz verengt den Lichtbogen und gibt einen tieferen Einbrand bei engen Spalten und dickem Aluminiumblech.
- Vollständiger Schweißablauf mit den Einstellungen für Stromanstieg, Gaszeiten und Endkrater, grafisch am Bedienfeld dargestellt.
- E-Hand-Betrieb für die Stabelektrode sowie Wechsel der Polarität auf plus und auf minus.
- Flüssigkeitsgekühlter WIG-Brenner, nötig bei Strömen um 450 A.
Technische Daten
| Marke | EWM |
|---|---|
| Stromart | AC/DC |
| Netzspannung | 3 x 400 V |
| Netzabsicherung | 35 A |
| Schweißstrombereich DC | von 5 bis 450 A |
| Schweißstrombereich AC | von 7 bis 450 A |
| Einschaltdauer bei einer Temperatur von 40 Grad | 450 A bei 60%, 350 A bei 100% |
| Leistungsfaktor cos phi | 0,90 |
| Frequenz des Wechselstroms | von 50 bis 200 Hz |
| Kühlung | Flüssigkeit |
| WIG-Brenner | 8 m, Belastbarkeit 450 A |
| Netzleitung | 10 m |
| Massekabel | 5 m |
Was Sie bekommen
- Inverter-Schweißgerät EWM TIG 450 AC/DC
- flüssigkeitsgekühlter WIG-Brenner 450 A, 8 m
- Netzleitung 10 m
- Massekabel 5 m
Worauf Sie achten sollten
Versorgung 3 x 400 V mit einer Absicherung von 35 A, prüfen Sie Anschluss und Querschnitt des Kabels vor dem Aufbau des Arbeitsplatzes. Der Leistungsfaktor 0,90 sagt, wie die Maschine das Netz bei vollem Strom belastet. Der Brenner ist flüssigkeitsgekühlt, Sie brauchen also ein Kühlgerät, Flüssigkeit und einen freien Kreislauf, denn Arbeit ohne Durchfluss zerstört den Griff.
Die Einschaltdauer bei einer Temperatur von 40 Grad liegt bei 450 A bei 60% und 350 A bei 100%. Für die Auslegung der Fertigung nehmen Sie den niedrigeren Wert, denn er gibt das Tempo ohne Pausen vor. Die Leitungen sind lang, der Brenner 8 m und die Versorgung 10 m, achten Sie also auf ihre Verlegung, damit sie nicht auf heißen Teilen und im Weg der Stapler liegen.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
