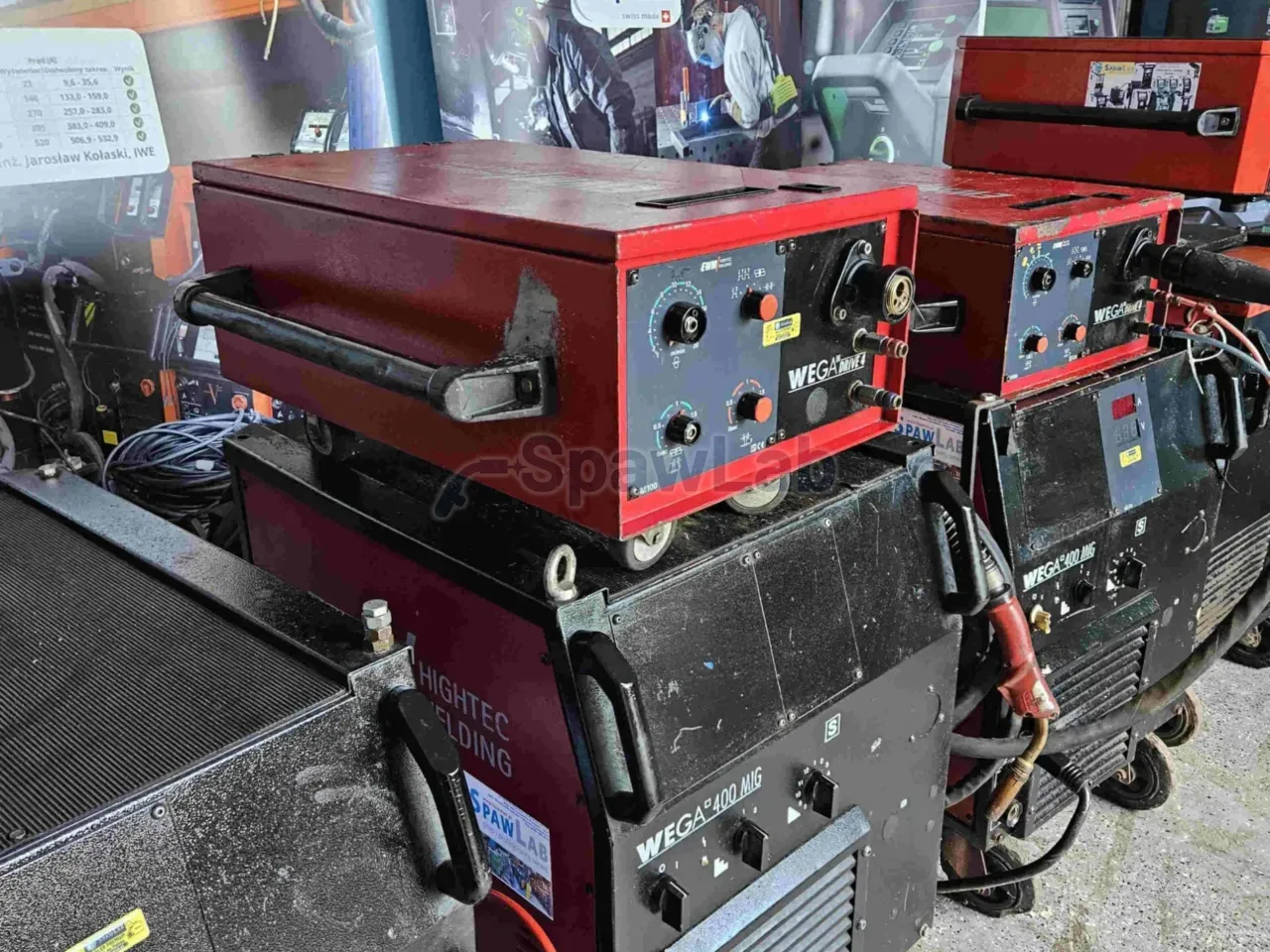

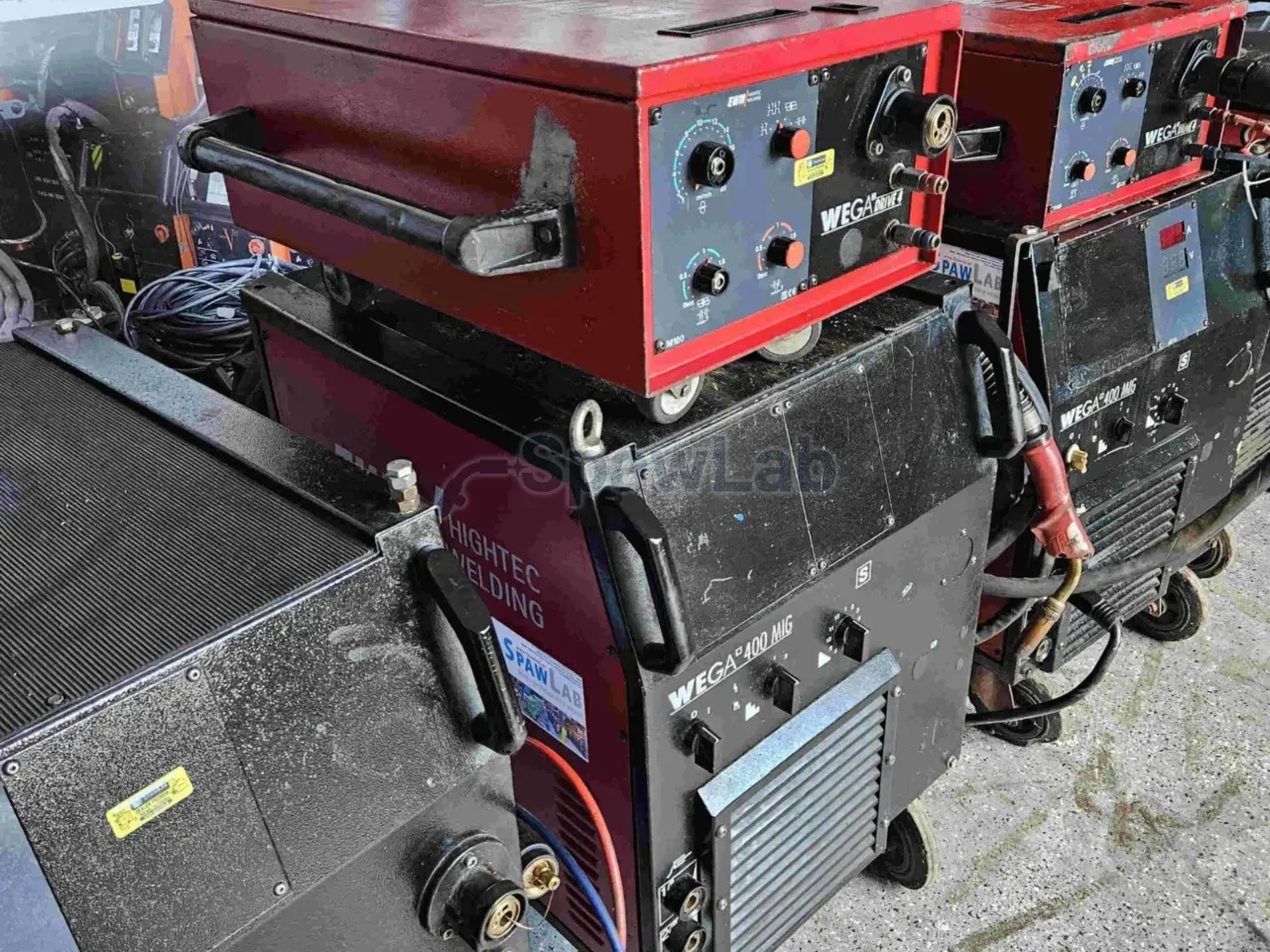

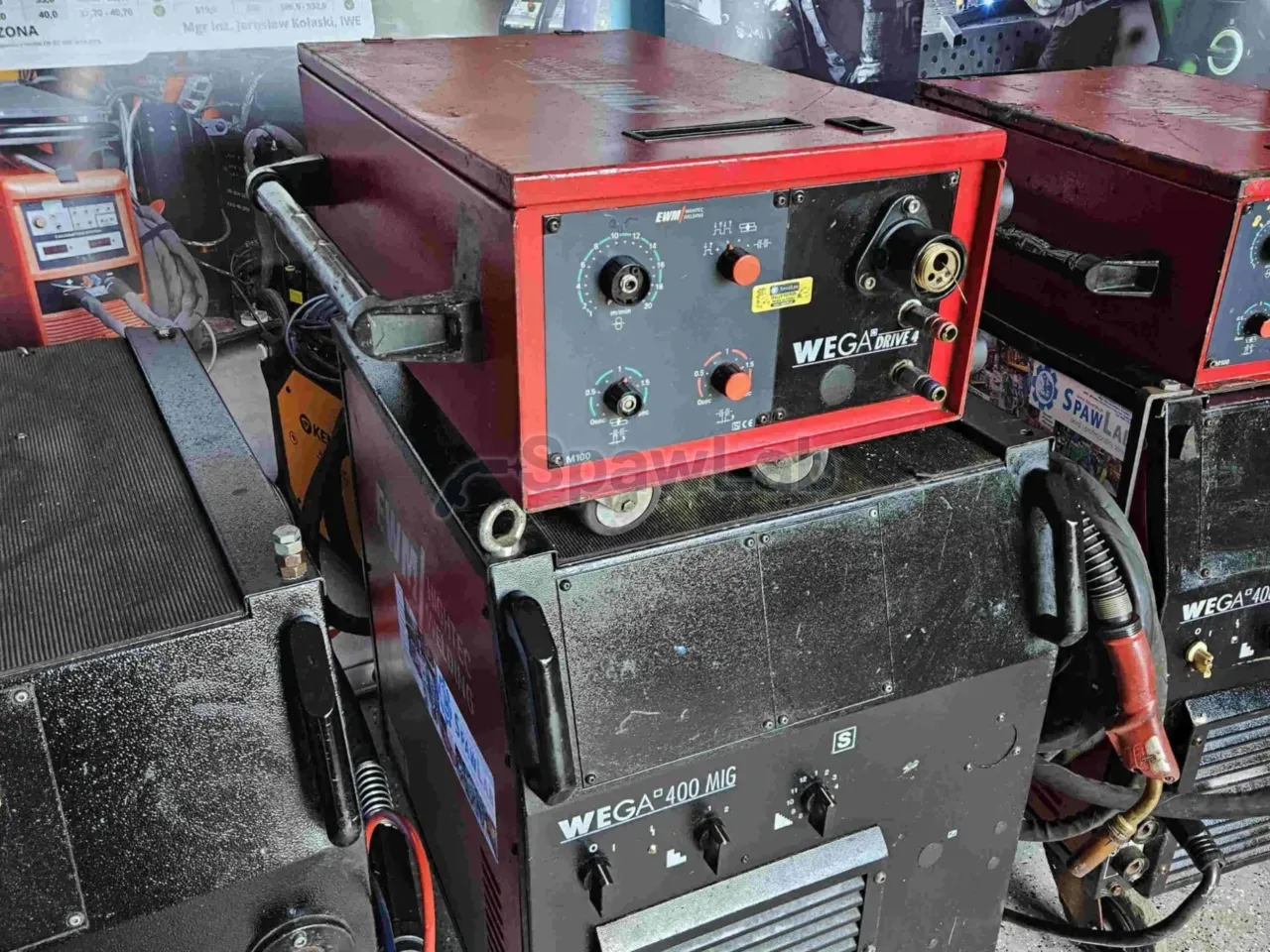

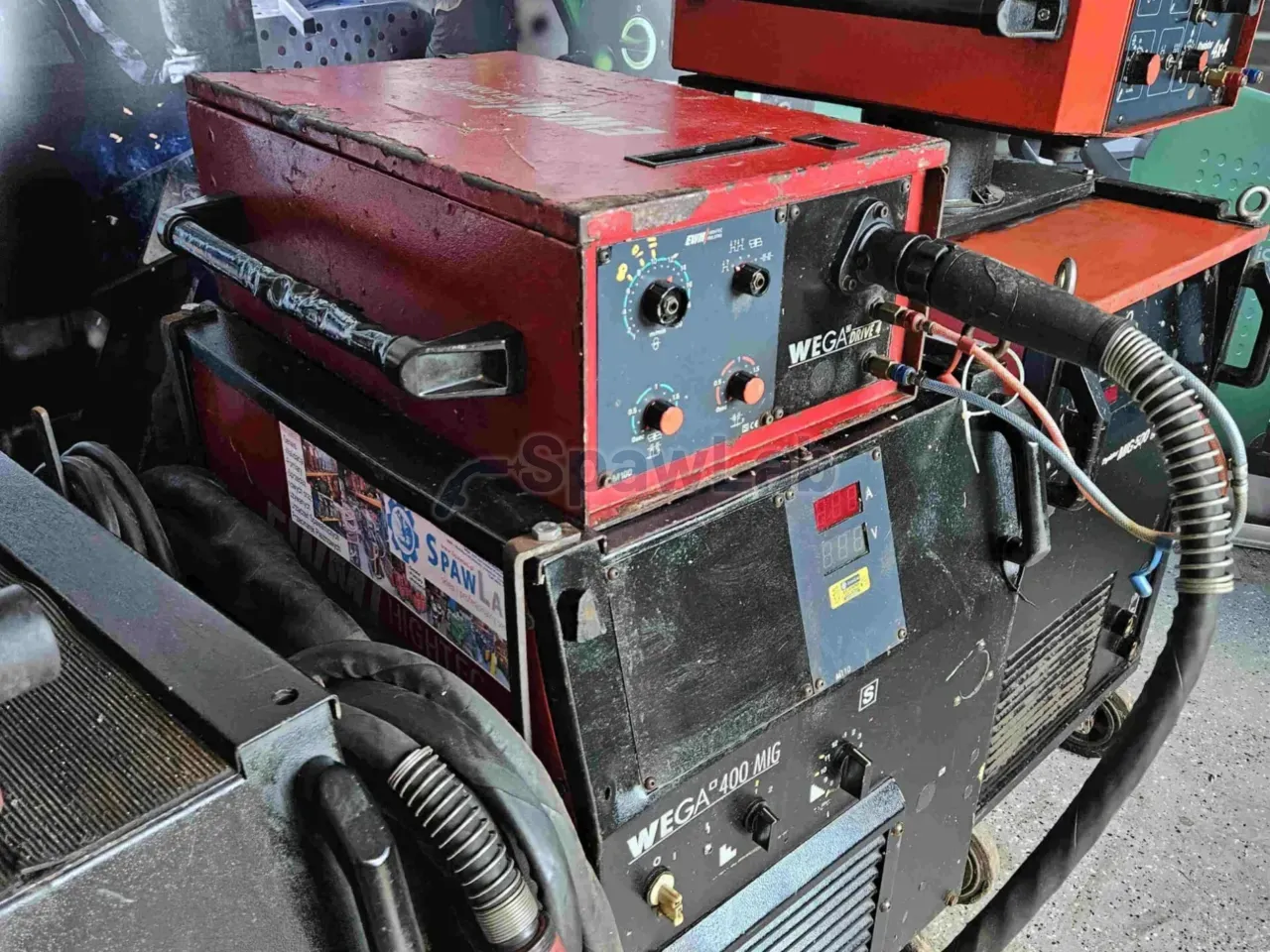

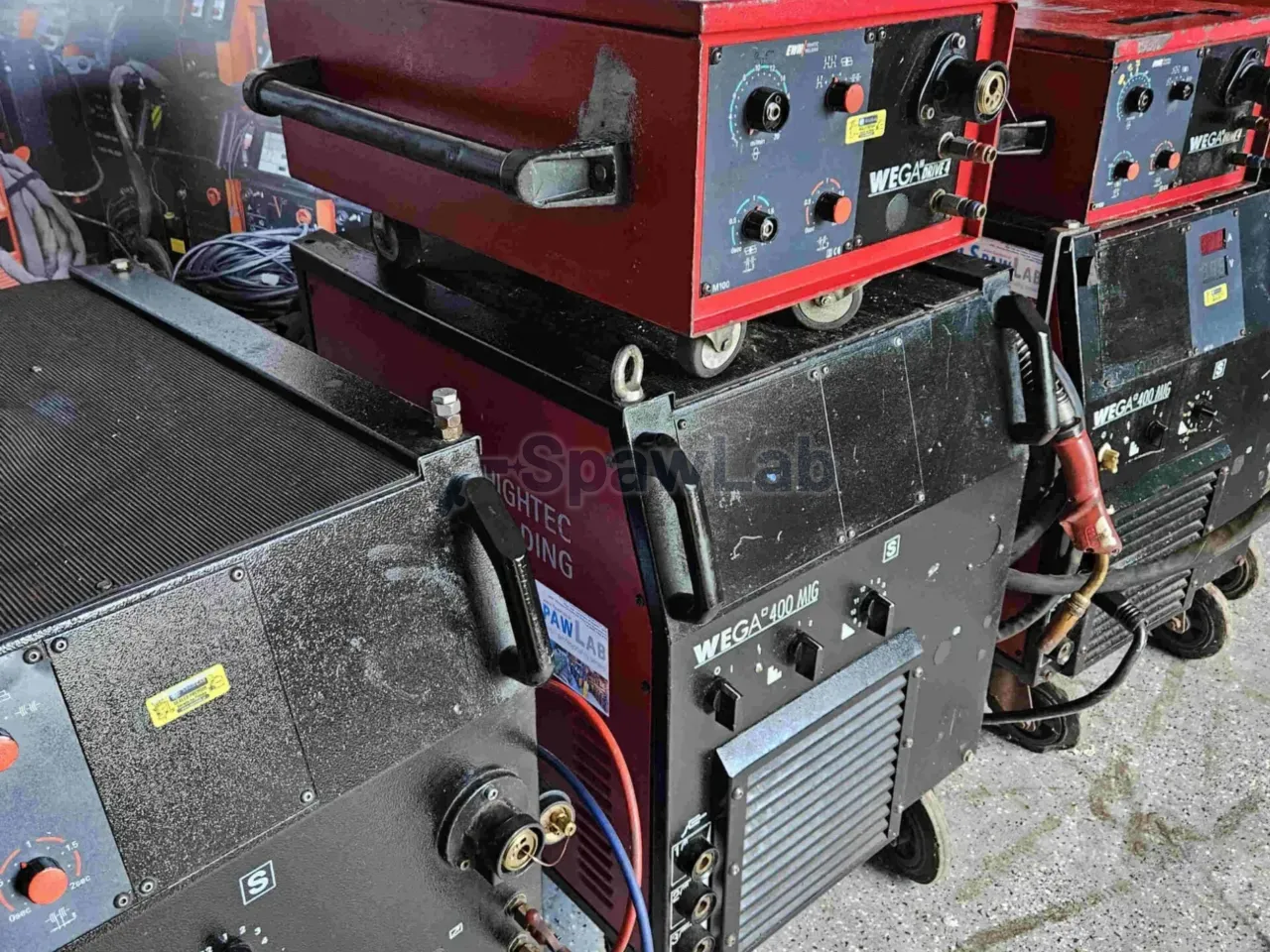

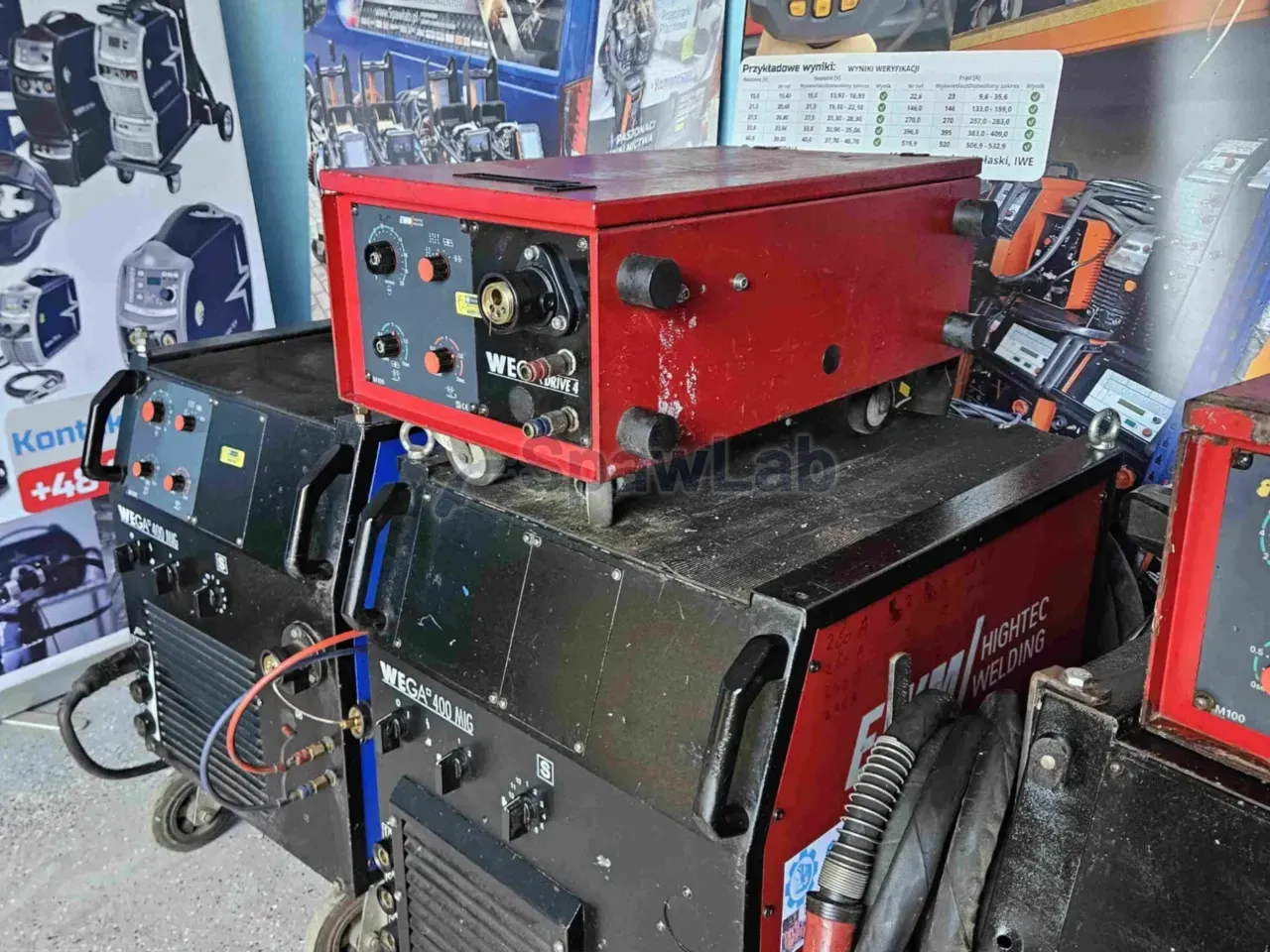

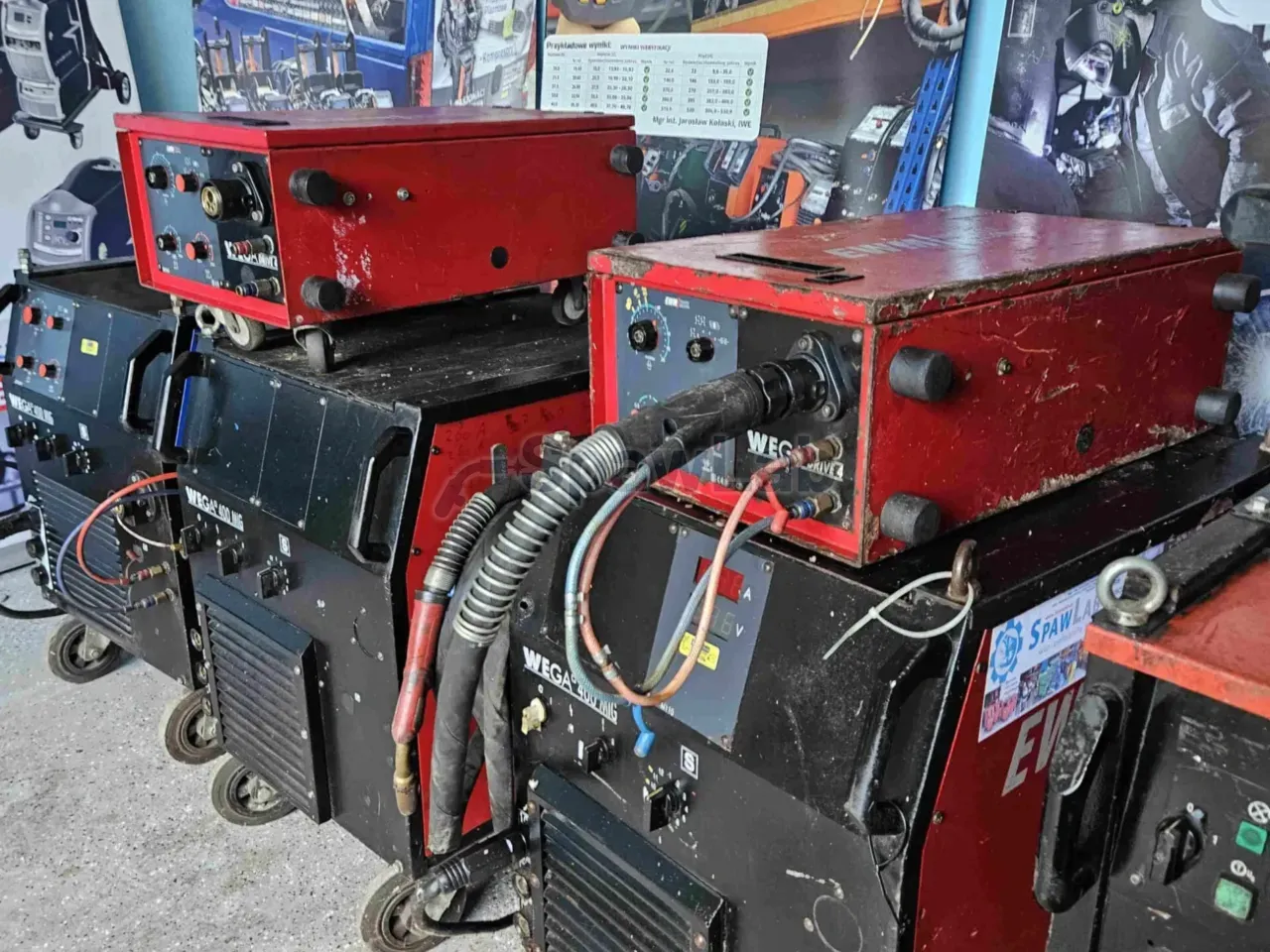

Die EWM WEGA 400 MIG mit dem getrennten Drahtvorschub WEGA DRIVE 4 ist ein industrieller MIG/MAG-Satz in Bauweise mit Transformator und Gleichrichter, mit eingebautem Kühlgerät. Die Dokumentation nennt 400 A bei 45% Einschaltdauer, 345 A bei 60% und 265 A im Dauerbetrieb mit 100%. Die Versorgung erfolgt mit 3 x 400 V bis 415 V bei 50/60 Hz, die Anschlussleistung beträgt 18,0 kVA.
Wofür diese Maschine gedacht ist
Der Satz entstand für schwere Aufgaben in Werkstatt und Fertigung: Stahlkonstruktionen, Rahmen, Maschinen und Auflieger. Den Strom stellen Sie von 50 A bis 400 A ein, die Spannung in Stufen von 16,5 V bis 34 V, und bei Arbeit ohne Pausen gibt die Stromquelle 265 A ab, lange Nähte in mehreren Lagen legen Sie also ohne Pausen zum Abkühlen des Transformators. Die Regelung der Spannung hat 24 Arbeitspunkte, aus zwei groben Stufen und zwölf feinen, dadurch stellen Sie geprüfte Parameter am nächsten Tag über die Nummer der Stufe wieder her und nicht über die Stellung eines Drehknopfes.
Der größte Wert dieser Ausführung ist die Reichweite. Das Zwischenschlauchpaket hat von etwa 5 m bis 10 m, der flüssigkeitsgekühlte Brenner etwa 4 m, die gesamte Zone der Arbeit reicht also von 9 m bis 14 m von der Stromquelle weg. Die schwere Einheit stellen Sie einmal auf und gehen mit dem Drahtvorschub in das Innere einer Konstruktion, um eine Maschine in Reparatur herum oder am Auflieger entlang. Der Fuß des Drahtvorschubs ist drehbar, das gibt zusätzliche Freiheit am Arbeitsplatz. Die Einschaltdauer ist für einen Zeitraum von 10 min bei einer Umgebungstemperatur von 40°C angegeben, die Zahlen aus der Tabelle entsprechen also den Bedingungen in der Halle.
Der Drahtvorschub WEGA DRIVE 4 hat einen Antrieb auf vier Rollen und das Bedienfeld M100 mit manueller Steuerung. Die Geschwindigkeit des Drahtes stellen Sie stufenlos von 1 m/min bis 20 m/min ein, die werkseitigen Rollen sind für Draht 1,0 mm und 1,2 mm ausgelegt. Der Antrieb führt auch Drähte mit Kern, mit Rutil und mit basischer Umhüllung. Aluminium ist technisch möglich, nach dem Einbau von Rollen vom Typ U und der Wahl des weichen Ausgangs der Drossel, aber bei einem Zwischenschlauchpaket von 5 m bis 10 m muss die Strecke des Drahtes möglichst gerade verlaufen, denn weicher Zusatzwerkstoff wickelt sich in der Seele leicht auf.
Funktionen und Ausstattung
- Regelung der Spannung in 24 Stufen, im Aufbau aus 2 groben Bereichen und 12 feinen: die Arbeitspunkte sind wiederholbar, die Technologie stellen Sie also über die Nummer wieder her, ohne zu raten.
- Drei Kennlinien der Drossel als drei Buchsen für die Masse an der Front der Stromquelle: der harte Ausgang gibt einen dynamischen Lichtbogen unter CO2 und für Baustahl, der mittlere ist ein Kompromiss für Gemische Ar/CO2, der weiche beruhigt das Schmelzbad unter Argon und bei Aluminium.
- Stufenlose Einstellung der Geschwindigkeit des Drahtes von 1 m/min bis 20 m/min am Bedienfeld M100: Streckenenergie und Abschmelzleistung stellen Sie genau nach der Stärke des Werkstoffs ein.
- Betriebsarten 2T und 4T: 2T für kurze Nähte bei Reparaturen, 4T bei langen Nähten in der Fertigung, wo das Halten des Tasters die Hand ermüdet.
- Punkten SPOT mit Einstellung der Zeit von 0 s bis 2 s: die Heftstellen fallen wiederholbar aus, mit gleicher Länge.
- Schweißen mit Intervall: die Anlage wechselt die Zeit des Schweißens von 0 s bis 2 s mit einer Pause von 0 s bis 2 s ab, dadurch bleibt die Wärme im dünnen Werkstoff unter Kontrolle.
- Creep Start, langsamer Start des Drahtes im Bereich von 0% bis 100% der Hauptgeschwindigkeit: der Zusatzwerkstoff schlägt nicht auf den kalten Werkstoff, der Anfang der Naht ist also ruhig und spritzt weniger, auch bei Draht 1,2 mm und bei Drähten mit Kern.
- Burn-back, Regelung des Rückbrands des Drahtes von 0 ms bis 250 ms: der Lichtbogen hält sich einen Bruchteil einer Sekunde nach dem Anhalten der Rollen, dadurch klebt der Draht nicht an der erstarrenden Naht fest.
- Nachströmen des Gases Post-gaz von 0,2 s bis 10 s: der abkühlende Krater bleibt unter Schutz und oxidiert nicht.
- Test des Gases und Einfädeln des Drahtes ohne Spannung: die Menge des Schutzgases stellen Sie am Rotameter ein, und neuen Zusatzwerkstoff schieben Sie durch Rollen und Brenner, ohne den Lichtbogen zu zünden und ohne Gas zu verlieren.
- Eingebautes Kühlgerät mit einem Behälter von etwa 7 l: es führt die Wärme aus dem Brenner ab, bei Arbeit am Platz mit hoher Last.
- Drahtvorschub WEGA DRIVE 4 auf drehbarem Fuß, mit Anschluss EURO und Schnellkupplungen für die Flüssigkeit: den Brenner tauschen Sie gegen einen beliebigen nach diesem Standard.
- Leerlaufspannung von 16,5 V bis 45 V: der Lichtbogen zündet auch auf einer mit Zunder bedeckten Oberfläche sicher.
- Aufbau mit Transformator und Anzapfungen aus Kupfer: einfachere Diagnose und günstigere Teile als bei Plattformen mit Inverter.
Technische Daten
| Marke | EWM |
|---|---|
| Hersteller und Modell der Stromquelle | EWM Hightec Welding GmbH, WEGA 400 MIG |
| Modell des Drahtvorschubs und Bedienfeld | WEGA DRIVE 4, Bedienfeld M100, manuelle Steuerung |
| Netzspannung | 3 x 400 V bis 415 V, 50/60 Hz |
| Netzabsicherung | 3 x 25 A träge |
| Anschlussleistung | 18,0 kVA, Leistungsfaktor etwa 0,95 |
| Bereich des Schweißstroms | von 50 A bis 400 A |
| Bereich der Schweißspannung | von 16,5 V bis 34 V |
| Strom bei 45% Einschaltdauer, Zeitraum 10 min, 40°C | 400 A |
| Strom bei 60% Einschaltdauer, Zeitraum 10 min, 40°C | 345 A |
| Strom im Dauerbetrieb 100%, Zeitraum 10 min, 40°C | 265 A |
| Leerlaufspannung | von 16,5 V bis 45 V |
| Regelung der Spannung | 24 Stufen, 2 grobe mal 12 feine |
| Mechanismus des Vorschubs | 4 Rollen, werkseitige Rollen 1,0 mm und 1,2 mm |
| Geschwindigkeit des Drahtvorschubs | von 1 m/min bis 20 m/min |
| Kühlung der Stromquelle | Lüfter |
| Kühlung des Brenners | Flüssigkeit, Behälter etwa 7 l |
| Brenneranschluss | EURO |
| Schutzart und Isolierstoffklasse | IP23, Klasse H |
| Abmessungen der Stromquelle | etwa 960 x 560 x 885 mm |
| Abmessungen des Drahtvorschubs | etwa 680 x 460 x 265 mm |
| Masse der Stromquelle in der Ausführung mit Wasser | etwa 164 kg |
| Masse des Drahtvorschubs | etwa 24 kg mit werkseitiger Leitung 1,5 m |
| Zwischenschlauchpaket | von etwa 5 m bis 10 m |
| Schweißbrenner | etwa 4 m, flüssigkeitsgekühlt |
| Massekabel | 4 m |
| Netzkabel | 4 m |
| Verfahren | MIG/MAG, Massivdrähte und Drähte mit Kern |
Was Sie bekommen
- Stromquelle EWM WEGA 400 MIG mit Kühlgerät, Behälter etwa 7 l
- externer Drahtvorschub EWM WEGA DRIVE 4 auf vier Rollen, auf drehbarem Fuß, mit Bedienfeld M100
- Zwischenschlauchpaket mit einer Länge von etwa 5 m bis 10 m
- Schweißbrenner MIG/MAG etwa 4 m, flüssigkeitsgekühlt
- Massekabel 4 m
- Netzkabel 4 m
Worauf Sie achten sollten
Der Satz braucht ein Netz mit 3 x 400 V bis 415 V bei 50/60 Hz, eine Absicherung 3 x 25 A träge und einen Stromkreis, der auf die Anschlussleistung von 18,0 kVA ausgelegt ist. Die Stromquelle wiegt etwa 164 kg und hat Abmessungen von etwa 960 x 560 x 885 mm, das ist also eine stationäre Einheit, zum Abladen brauchen Sie einen Hubwagen oder einen Gabelstapler. Den Drahtvorschub mit einer Masse von etwa 24 kg tragen Sie getrennt. Nach dem Aufstellen am Arbeitsplatz prüfen Sie den Stand der Flüssigkeit im Behälter mit etwa 7 l und die Dichtheit der Schnellkupplungen sowie den Zustand des Zwischenschlauchpakets, denn das ist der Abschnitt, der am stärksten durch Scheuerstellen gefährdet ist.
Die Steuerung ist manuell, ohne Synergie und ohne Puls, die Spannung wählen Sie also mit Schaltern in 24 Stufen und die Geschwindigkeit des Drahtes mit einem Potentiometer am Bedienfeld M100. Die werkseitigen Rollen sind für Draht 1,0 mm und 1,2 mm ausgelegt, für andere Durchmesser oder für Drähte mit Kern wählen Sie den passenden Satz. Bei Aluminium brauchen Sie Rollen vom Typ U und den weichen Ausgang der Drossel, und die Strecke des Drahtes im Zwischenschlauchpaket führen Sie gerade. Das Gehäuse hat die Schutzart IP23 und die Isolierstoffklasse H.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
