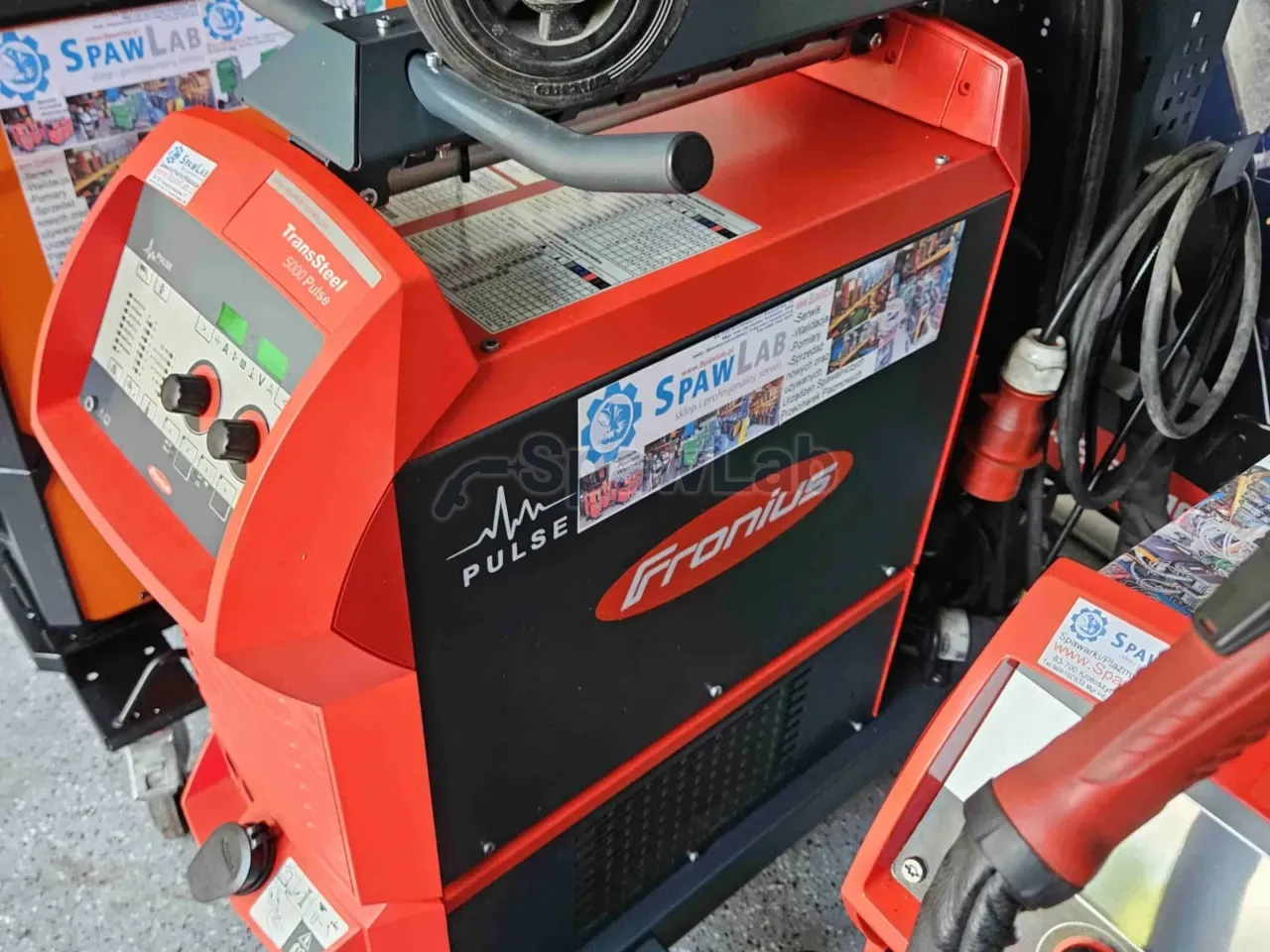

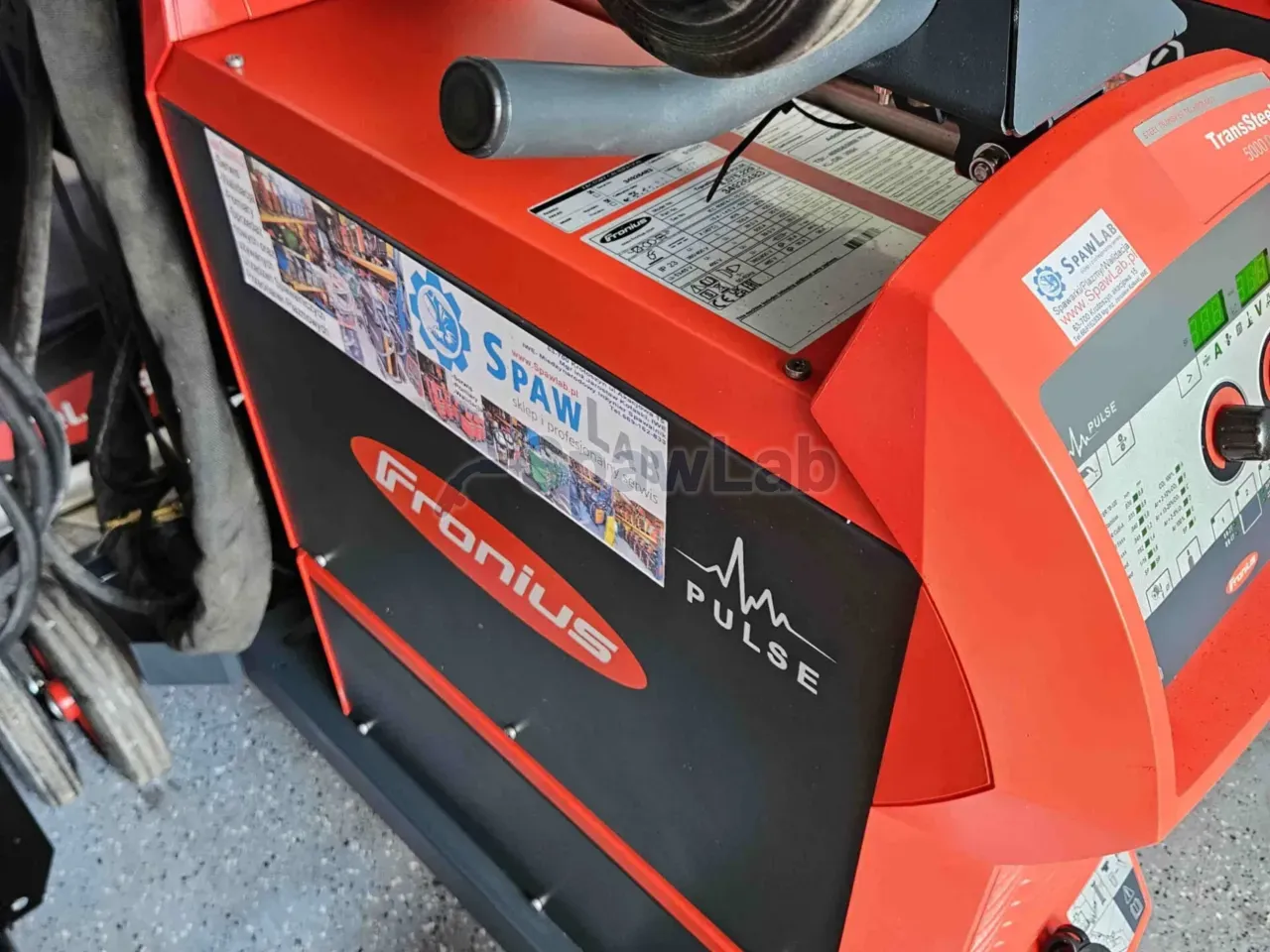

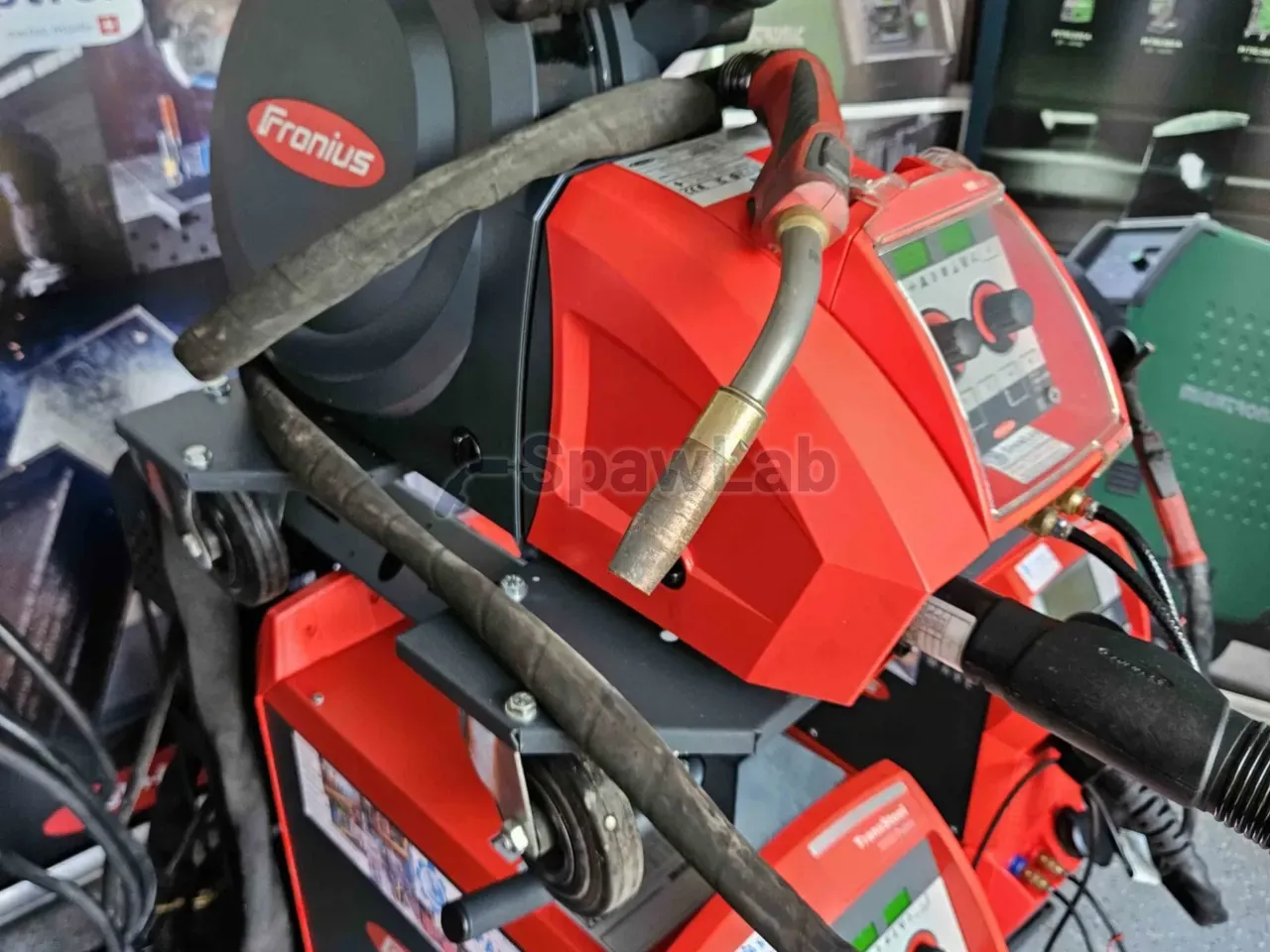

Fronius TransSteel 5000 Pulse — Zestaw spawalniczy MIG/MAG z podajnikiem VR 5000 i chłodnicą

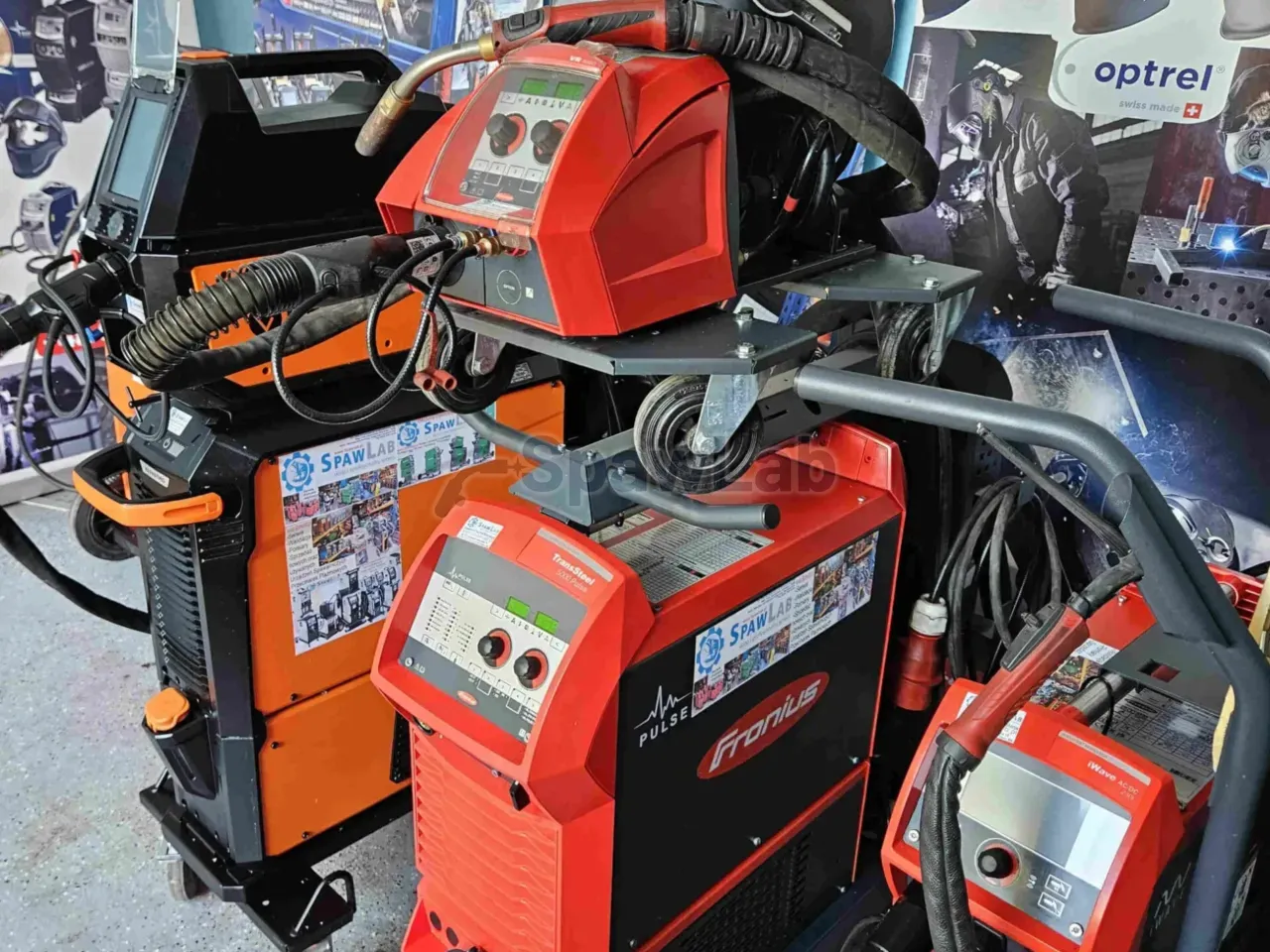

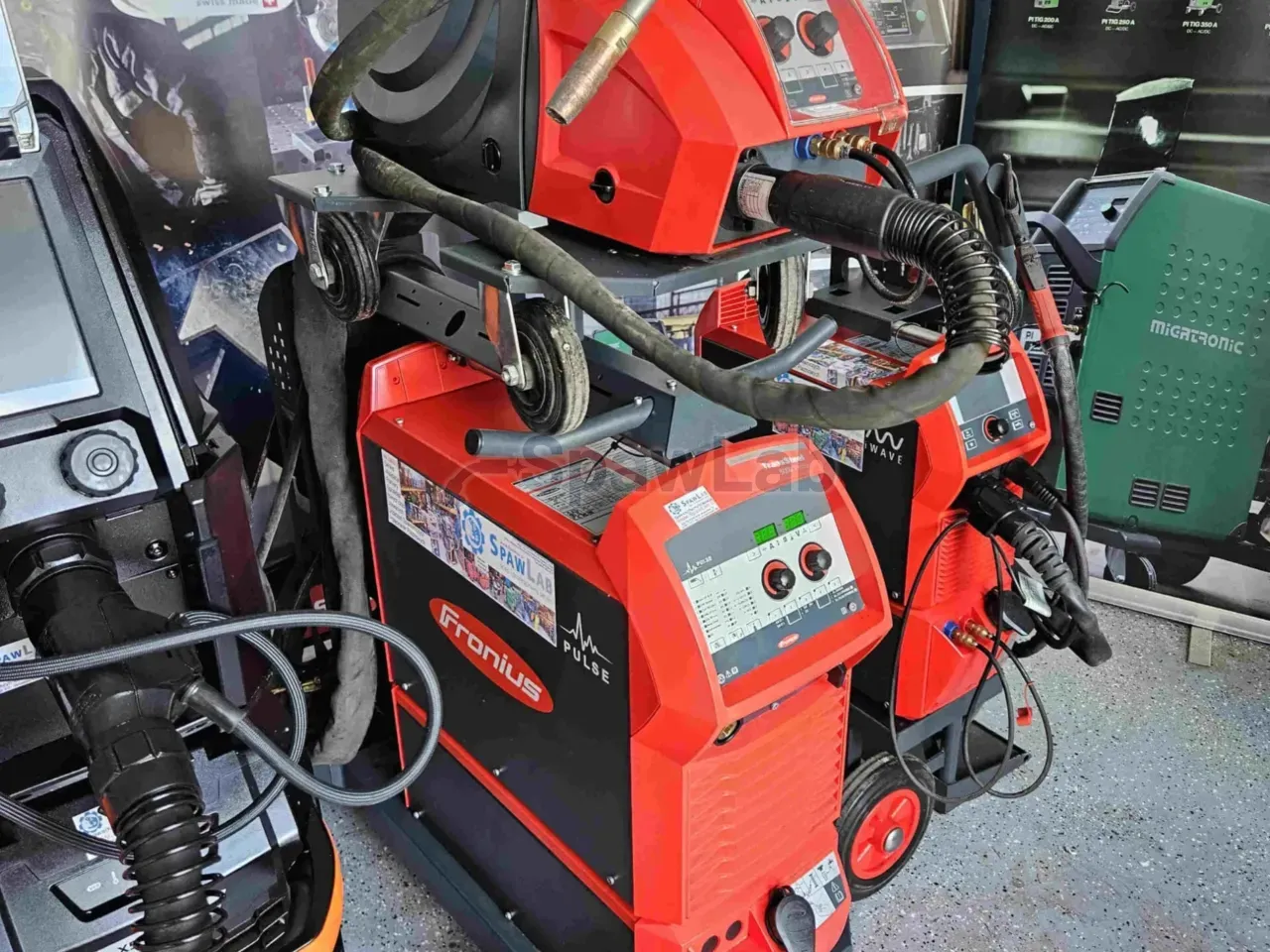

Półautomat spawalniczy Fronius TransSteel 5000 Pulse to zaawansowane, przemysłowe źródło prądu stworzone z myślą o najcięższych zadaniach produkcyjnych i konstrukcyjnych. Oferowany kompletny zestaw dysponuje potężnym prądem maksymalnym 500 A (przy cyklu pracy 40%) oraz doskonałym parametrem pracy ciągłej wynoszącym 360 A w cyklu 100%. W skład w pełni zintegrowanego układu wchodzi źródło prądu, wydzielony, 4-rolkowy podajnik drutu VR 5000 Remote, chłodnica cieczy FK 5000 z inteligentnym nadzorem, przewód pośredni o długości 5 m, oryginalny wózek transportowy oraz profesjonalny, chłodzony wodą uchwyt spawalniczy Fronius ze sterowaniem w rękojeści (Up/Down).
Maszyna rozwiązuje kluczowe problemy pojawiające się przy seryjnym spawaniu wymagających konstrukcji. Dzięki technologii MIG/MAG Pulse oraz SynchroPulse, zestaw ułatwia utrzymanie stabilnego, niskorozpryskowego łuku, co znacząco redukuje czas i koszty mechanicznej obróbki wykończeniowej. Zewnętrzny podajnik drutu połączony 5-metrowym przewodem pośrednim daje operatorowi ogromną swobodę działania przy wielkogabarytowych konstrukcjach, pozwalając na precyzyjne ustawianie parametrów w miejscu spawania bez konieczności przemieszczania całego urządzenia.
360 A
Pulse / SynchroPulse
Przewód pośredni 5 m
Do 05/2025
Przeznaczenie i obszar zastosowania
- Ciężkie konstrukcje stalowe: Ogromny zapas mocy (500 A) i dedykowane linie synergiczne (Steel, Steel Dynamic) wspierają spawanie grubych blach, profili i maszyn rolniczych/przemysłowych.
- Produkcja aluminiowa i nierdzewna (CrNi): Funkcje Pulse oraz podwójny puls (SynchroPulse) pozwalają uzyskać czyste lico o estetyce zbliżonej do metody TIG przy zachowaniu wydajności MIG/MAG.
- Seryjna produkcja stanowiskowa: Chłodzenie cieczą z nadzorem termicznym i przepływowym pozwala na ciągłą pracę przy wysokich obciążeniach bez ryzyka uszkodzenia uchwytu.
- Spawanie wielkogabarytowe: Wydzielony podajnik na 5-metrowym przewodzie pośrednim ułatwia przemieszczanie się spawacza wzdłuż długich elementów i pracę w trudno dostępnych miejscach.
Specyfikacja techniczna
| Komponent / Parametr | Wartość techniczna |
|---|---|
| Źródło prądu Fronius TransSteel 5000 Pulse (P/N 4,075,229) | |
| Napięcie zasilania sieciowego | 3× 380 / 400 / 460 V, 50–60 Hz |
| Zabezpieczenie sieciowe | 35 A |
| Zakres prądu spawania | 10–500 A |
| Prąd przy cyklu 40% / 60% / 100% | 500 A / 420 A / 360 A |
| Zakres napięcia roboczego / biegu jałowego | 14,5–39,5 V / 65 V |
| Masa źródła / Klasa ochrony | 34,5 kg / IP23 |
| Wymiary źródła (dł. × szer. × wys.) | 747 × 300 × 497 mm |
| Podajnik drutu VR 5000 Remote 4R/G/FSC (P/N 4,049,050) | |
| Prędkość podawania drutu | 1,0–25 m/min |
| Mechanizm podający | 4-rolkowy |
| Panel sterowania | Panel VR Pulse (P/N 4,101,249) |
| Chłodnica cieczy FK 5000 (P/N 4,048,013) | |
| Moc chłodzenia | 1,0 kW przy przepływie 1 l/min |
| Nadzór nad układem | Zintegrowany czujnik przepływu i temperatury (I-kit) |
O produkcie

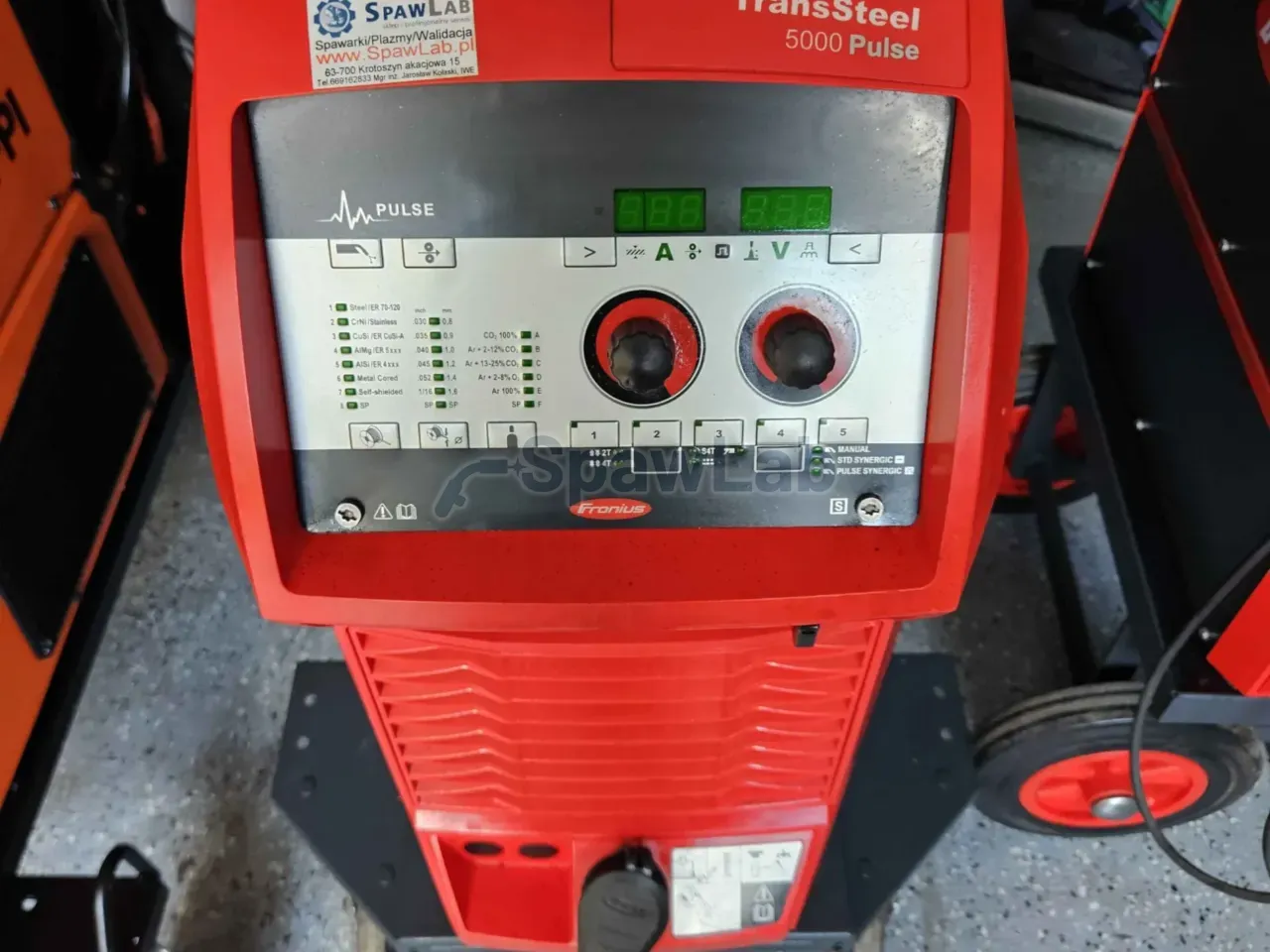

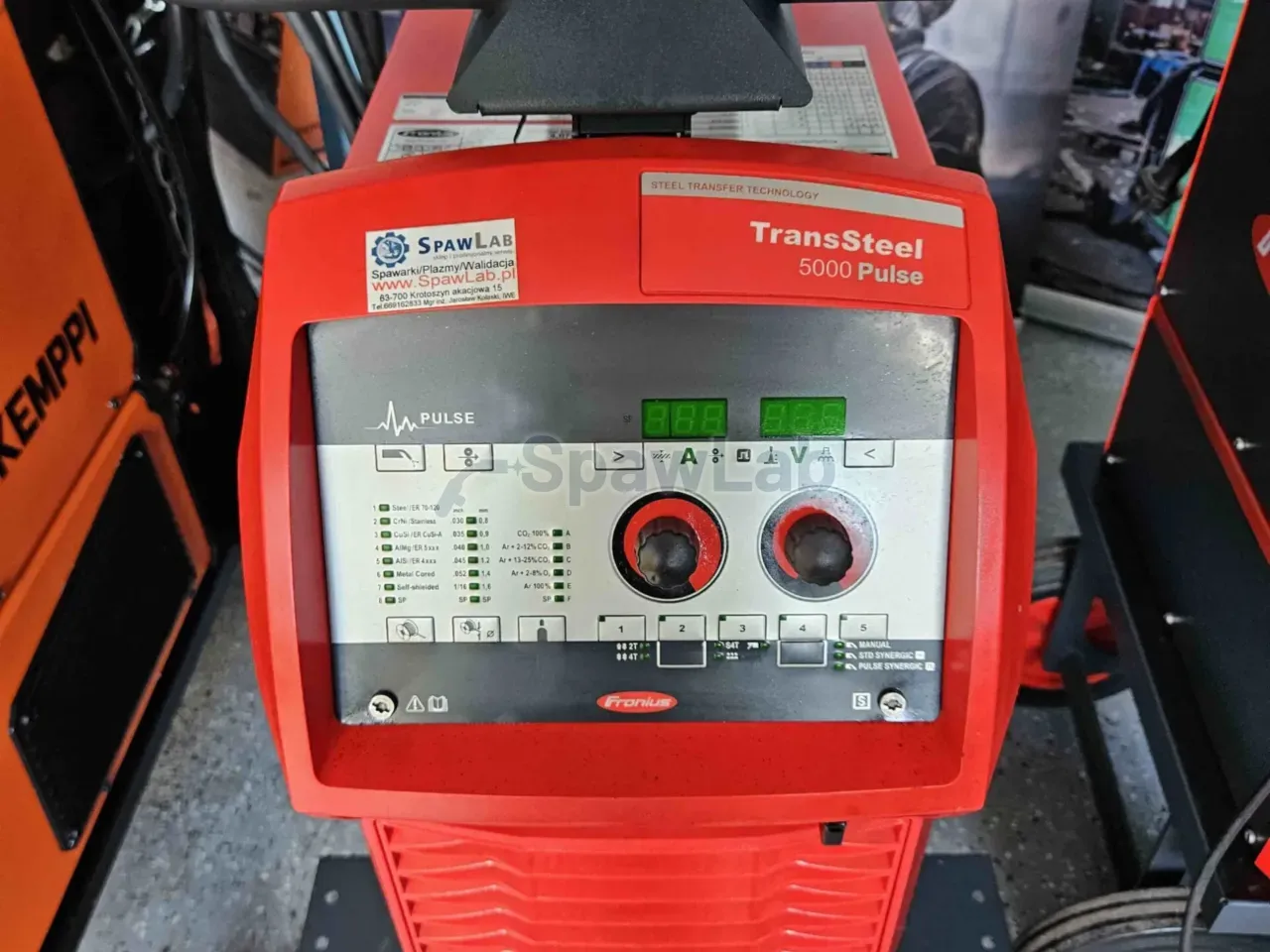

Seria Fronius TransSteel to synonim niezawodności i przemysłowej wydajności, z naciskiem na maksymalnie szybkie wdrożenie maszyny na produkcję. Konstrukcja zapewnia optymalne charakterystyki dla stopów stali, a obecność trybu Pulse i podwójnego pulsu otwiera urządzenie na wymagające prace z aluminium oraz stalą nierdzewną. Przejrzysty panel z funkcją EasyJob (szybki zapis nastaw) sprawia, że codzienna obsługa staje się intuicyjna i nie wymaga skomplikowanego przedzierania się przez wielopoziomowe menu sterownika.
Budowa i osprzęt zestawu

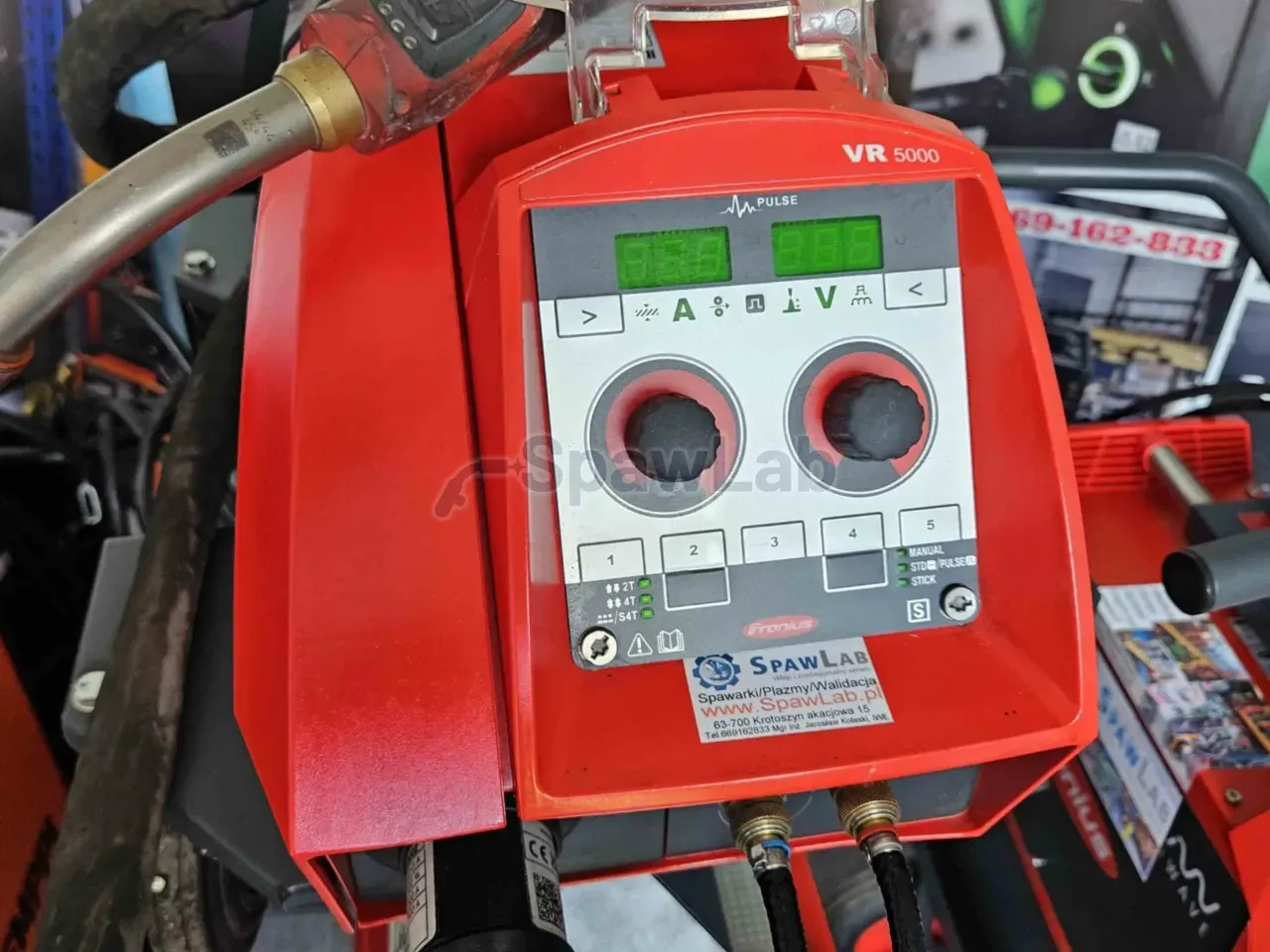

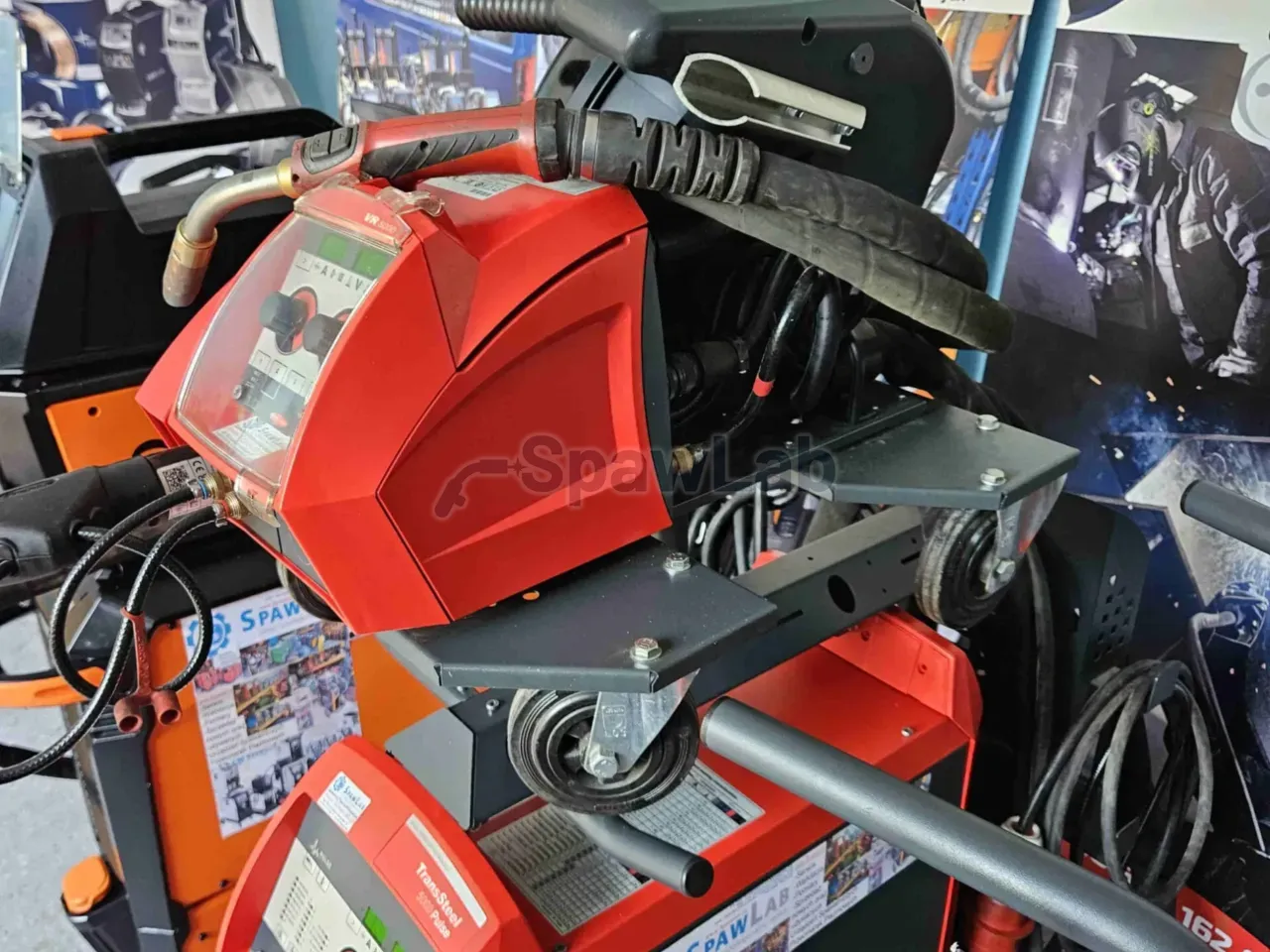

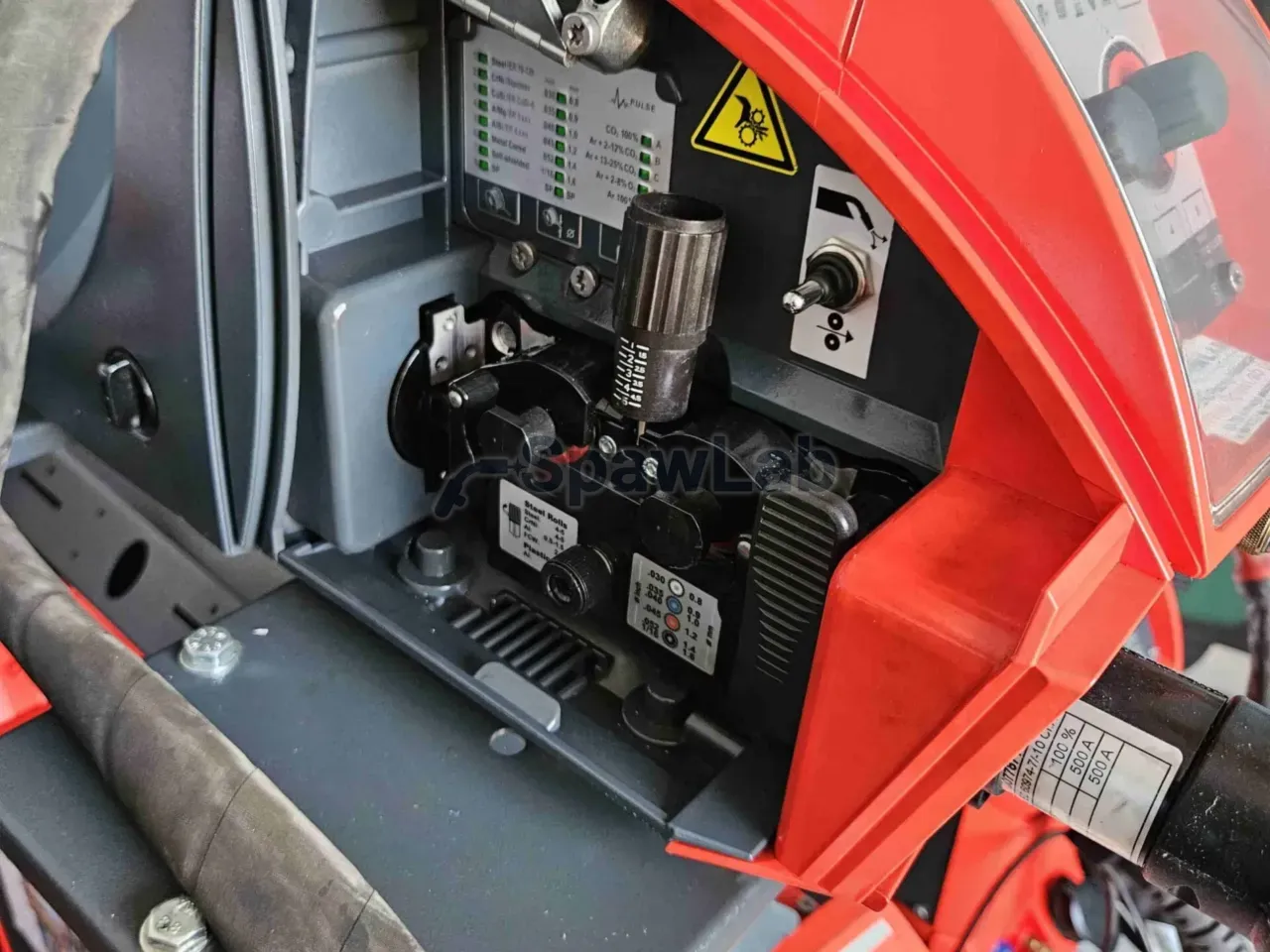

- Wydzielony podajnik VR 5000 Remote 4R: Wyposażony w panel Pulse, osłonę wyświetlacza, funkcję bezprądowego nawlekania drutu i testu gazu, a także zestaw rolki napędowej z profilem U (1,2 mm) optymalnym do drutów miękkich.
- Chłodnica FK 5000 z nadzorem: Zapewnia przepływ chłodziwa z aktywnym systemem flow + thermosensor. Chroni to uchwyt przed przepaleniem poprzez natychmiastowe odcięcie łuku w razie awarii obiegu wody.
- Przewód pośredni 5 m: Zwiększa dystans roboczy podajnika względem źródła o 5 metrów, co jest kluczowe podczas budowy mostów, naczep czy instalacji wielkogabarytowych.
- Uchwyt spawalniczy Fronius Up/Down (ok. 4 m): Posiada zintegrowane sterowanie z poziomu rękojeści, co pozwala na błyskawiczną korektę prądu spawania lub wybór zapisanego programu (EasyJob) bez podchodzenia do podajnika.
- Przewód masowy 5 m: Zapewnia dobre połączenie zwrotne adekwatne do wysokich prądów urządzenia. Zestaw jest zamontowany na oryginalnym czterokołowym wózku transportowym Fronius.
Procesy i funkcje technologiczne
Proces MIG/MAG Pulse
Łuk pulsujący kontroluje oderwanie kropli spoiwa w precyzyjnie określonych fazach impulsu, unikając zwarć. Skutkuje to niemal całkowitym wyeliminowaniem odprysków i gwarantuje doskonałe stopienie przy niższej ilości wniesionego ciepła. W wielu zastosowaniach produkcyjnych proces ten pozwala ominąć czasochłonne szlifowanie detali po spawaniu.
Podwójna modulacja SynchroPulse
Funkcja cyklicznie zmienia moc spawania między dwoma zadanymi punktami pracy. Pozwala to na nieciągłe wprowadzanie ciepła i perfekcyjne ukształtowanie drobno łuskowanego lica. Rozwiązanie to jest bezcenne przy widocznych elementach aluminiowych i nierdzewnych, gdzie wymaga się estetyki spoiny zbliżonej do metody TIG przy znacznie szybszym posuwie.
Charakterystyki Steel Root i Steel Dynamic
Zestaw profesjonalnych programów dla stali czarnej. Steel Root odpowiada za miękki łuk z mocną zdolnością mostkowania szczelin — idealny do spawania warstwy graniowej i źle spasowanych złączy. Z kolei Steel Dynamic to ekstremalnie twardy i skoncentrowany łuk, który zwiększa penetrację w głąb materiału przy spawaniu grubych przekrojów.
Korekta długości i dynamiki łuku
Mechanizm pozwala niezależnie modyfikować bazowe parametry synergii. Korekta długości łuku decyduje o jego skupieniu i wprowadzanej energii (przydatne przy aluminium). Korekta dynamiki wpływa z kolei na reakcję urządzenia w momencie oderwania kropli – od łuku bardzo twardego do miękkiego, w zależności od używanego gazu osłonowego i preferencji operatora.
Sterowanie Up/Down z rękojeści
Zaawansowany technologicznie uchwyt chłodzony cieczą posiada na rękojeści przyciski do zdalnej komunikacji z podajnikiem. Wspiera to sprawność pracy operatora, który może na bieżąco korygować prąd spawania lub przełączać zapisane pamięci (Joby) podczas wymuszonych zmian pozycji, bez odrywania wzroku od łączonego elementu.
Obsługiwane procesy spawalnicze
- MIG/MAG Standard Synergic z wgranymi charakterystykami dla stali, stali nierdzewnej, aluminium oraz drutów proszkowych.
- MIG/MAG Pulse do spawania niskoodpryskowego.
- SynchroPulse (MIG/MAG) wspierający tworzenie estetycznej łuski.
- Lutospawanie (CuSi / CuAl) karoserii oraz blach ocynkowanych.
- MMA (spawanie elektrodą otuloną) — proces opcjonalny po doposażeniu w odpowiedni przewód elektrodowy.
- Żłobienie elektropowietrzne — funkcja dostępna po zastosowaniu specjalistycznego uchwytu węglowego, odpowiedniej masy (np. 120 mm²) i zasilania sprężonym powietrzem.
Najczęściej zadawane pytania (FAQ)
Co dokładnie wchodzi w skład prezentowanego zestawu?
Oferta obejmuje pełną, przygotowaną do pracy konfigurację: źródło TransSteel 5000 Pulse, podajnik VR 5000 Remote 4R z panelem Pulse, chłodnicę FK 5000, 5-metrowy przewód pośredni, wózek transportowy, chłodzony wodą uchwyt Fronius Up/Down oraz kabel masowy 5 m.
Czy zestaw Fronius TransSteel 5000 nadaje się do spawania aluminium?
Tak, jest to doskonałe urządzenie do stopów aluminium (AlMg, AlSi). Posiada procesy Pulse oraz SynchroPulse, a sam podajnik został wyposażony w dedykowane, miękkie rolki typu U (1,2 mm), co gwarantuje stabilne podawanie drutu aluminiowego.
Jaka jest wydajność i cykl pracy tego urządzenia?
Spawarka posiada charakterystykę przemysłową: osiąga prąd maksymalny 500 A przy cyklu roboczym 40%, 420 A przy 60% oraz 360 A przy bardzo wymagającej pracy ciągłej 100%. Takie parametry pozwalają na bezproblemowe przetapianie grubych materiałów i drutów proszkowych przez wiele godzin.
Czym jest aktywny nadzór nad układem chłodzenia?
Chłodnica FK 5000 w tym zestawie posiada doposażenie systemowe mierzące zarówno realny przepływ (flow), jak i temperaturę (thermosensor) płynu chłodzącego. Jeżeli płyn zagotuje się lub przestanie płynąć (np. ugięty wąż na uchwycie), maszyna wygasi łuk chroniąc uchwyt wodny 500 A przed zniszczeniem.
Masz pytania dotyczące tej konfiguracji maszyny Fronius?
Dzięki tak zaawansowanym rozwiązaniom jak SynchroPulse, podwójny nadzór chłodnicy i sterowanie z rękojeści, zestaw jest bezkompromisowym wyborem do zastosowań produkcyjnych. Spawlab pomaga dobrać konkretne rozwiązania sprzętowe, parametry i tryby pracy do specyfiki materiałów w Twoim zakładzie. Możesz skonsultować możliwości tego układu z naszym specjalistą przed podjęciem ostatecznej decyzji.
