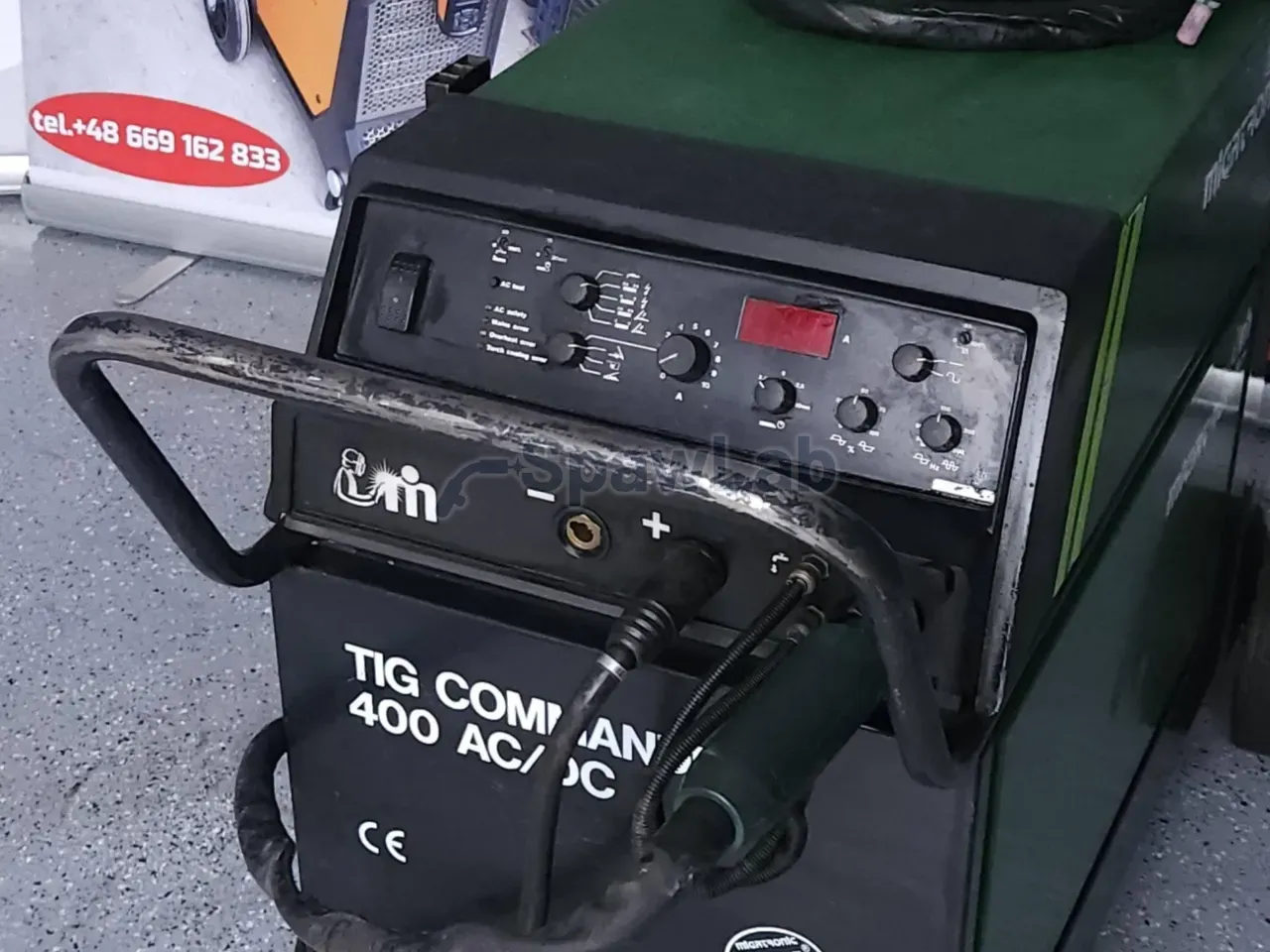

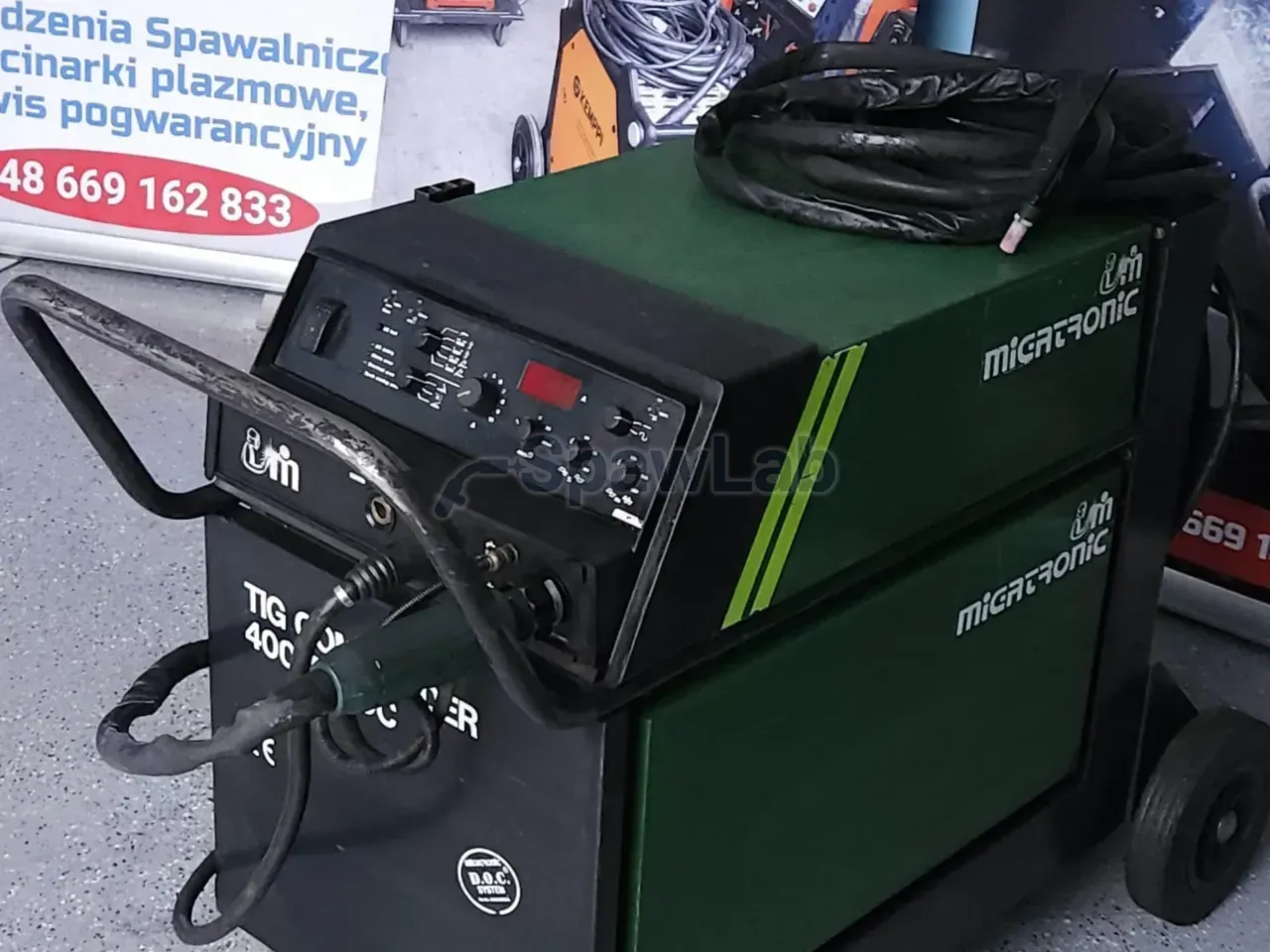

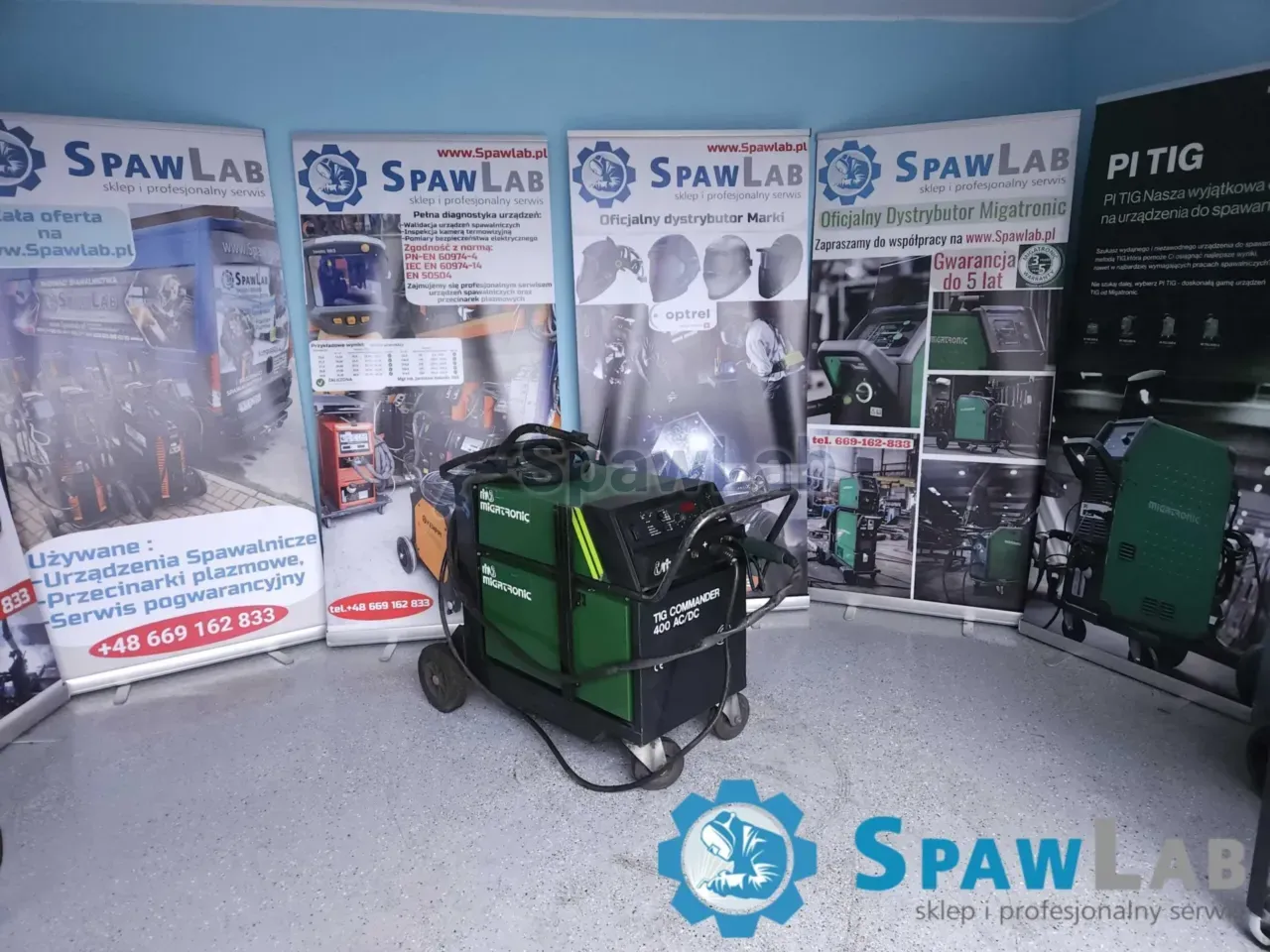

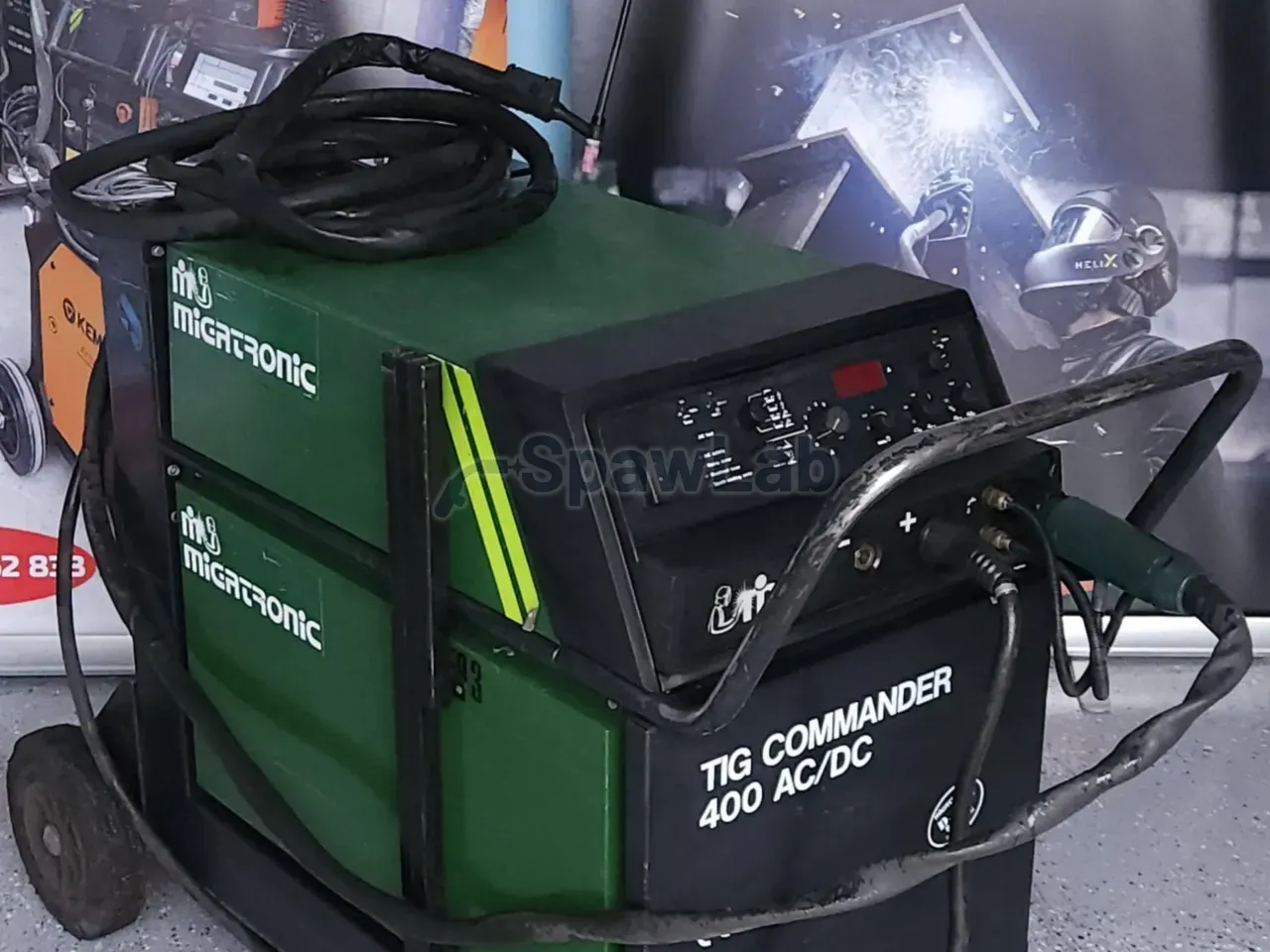

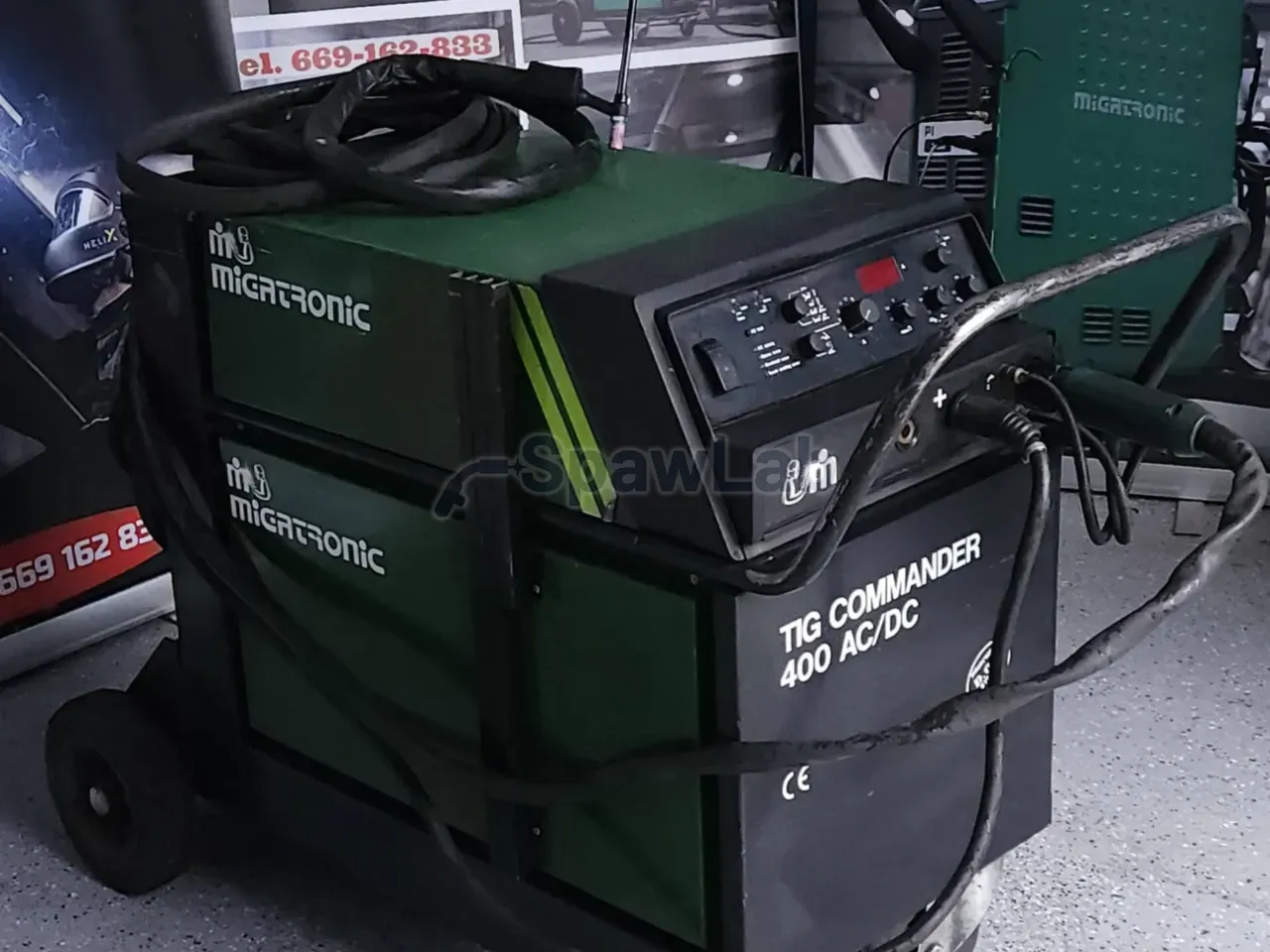

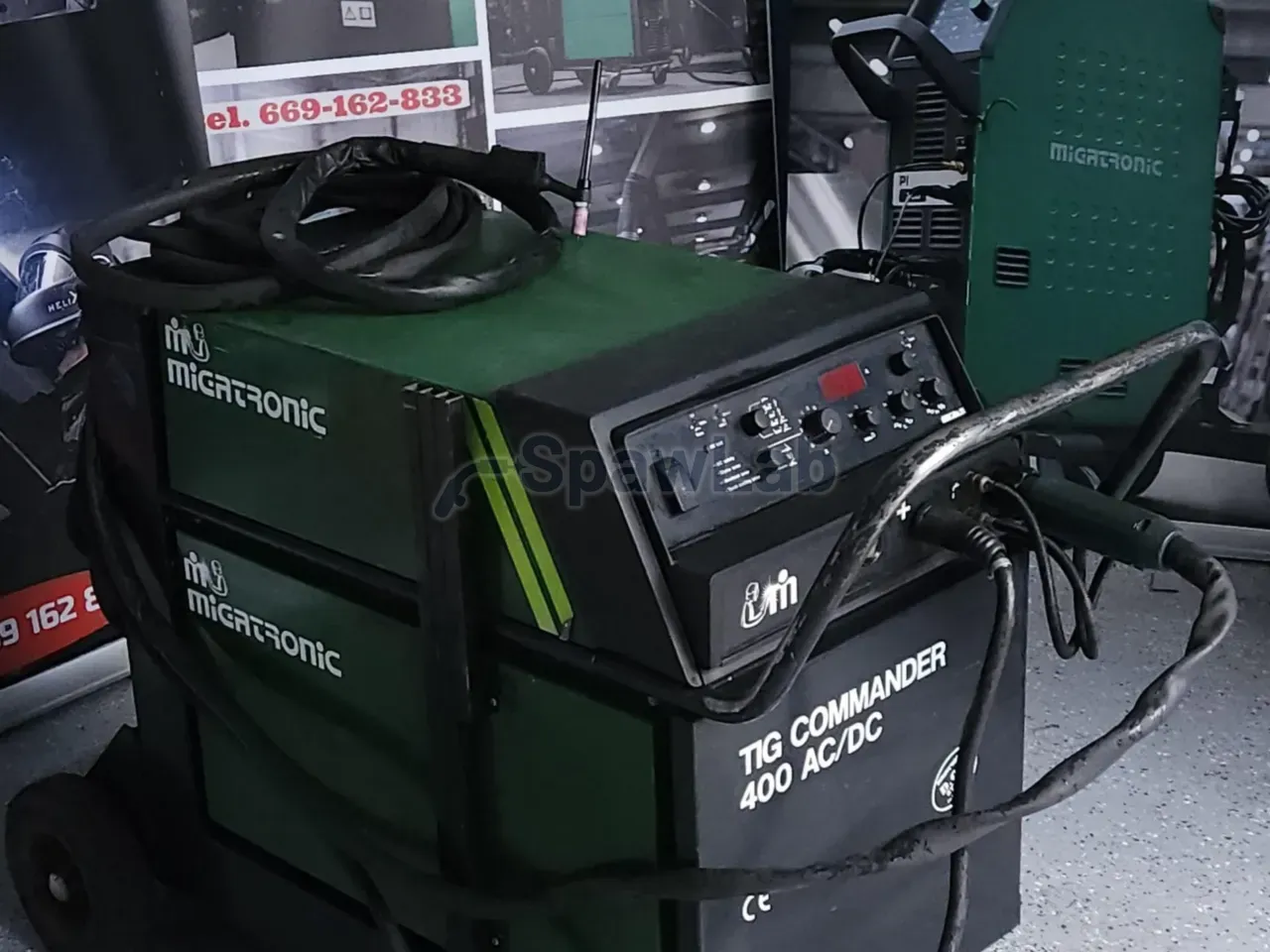

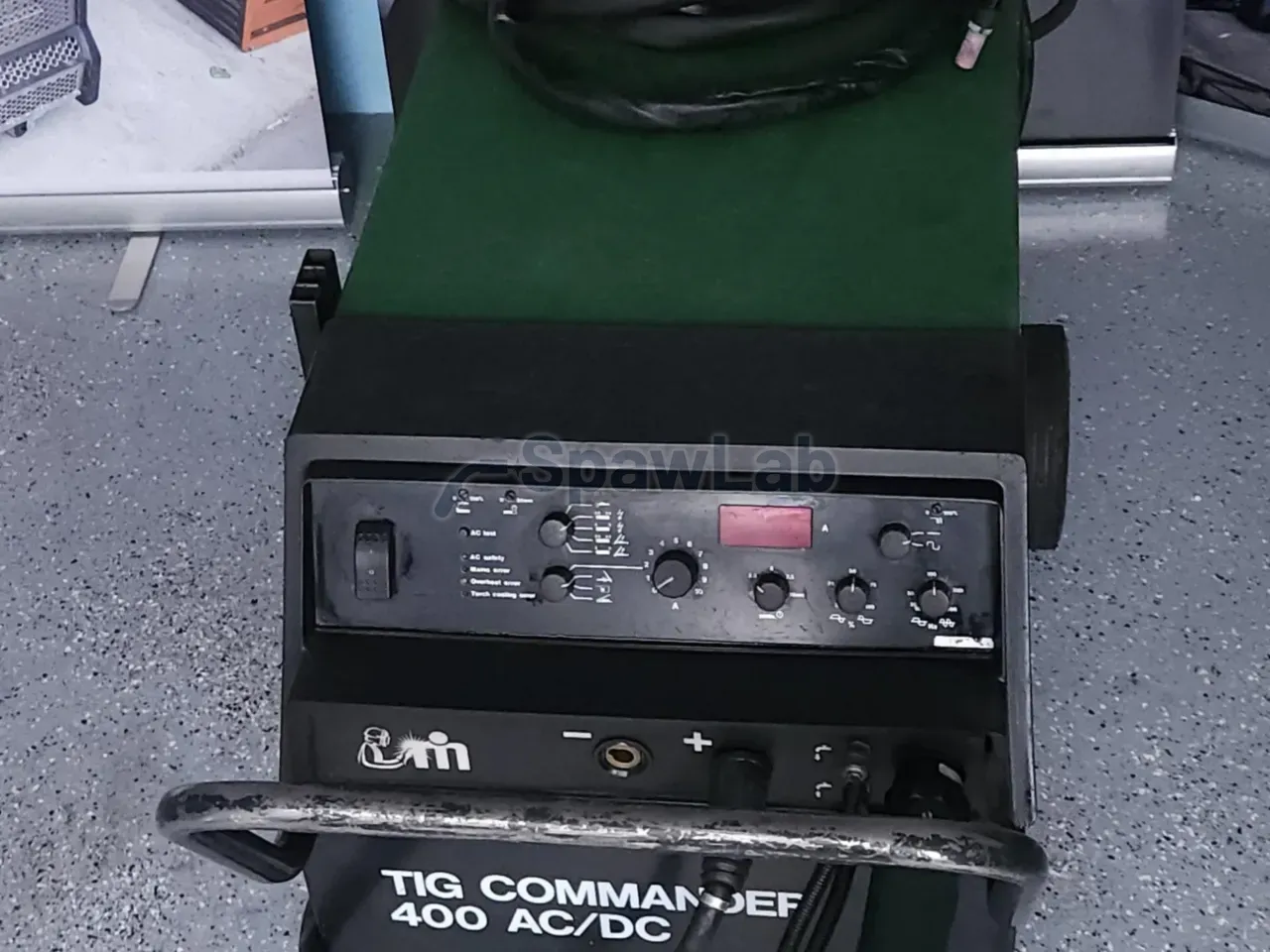

Migatronic Commander 400 AC/DC ist eine industrielle WIG-Stromquelle für Wechsel- und Gleichstrom, flüssigkeitsgekühlt. Den Strom stellen Sie von 5 bis 400 A ein, bei 100% Einschaltdauer gibt die Maschine 310 A ab, und die Versorgung ist 3 x 400 V.
Der neue Nachfolger der Commander für WIG AC/DC ist die wassergekühlte Migatronic PI 500 AC/DC (die Seite ist auf Polnisch).
Wofür diese Maschine gedacht ist
Mit Wechselstrom schweißen Sie Aluminium und seine Legierungen, denn die positive Phase bricht die Schicht aus Aluminiumoxid auf dem Schmelzbad auf. Mit Gleichstrom nehmen Sie Schwarzstahl, Edelstahl und Kupfer. Der Bereich von 5 bis 400 A deckt dünne Bleche und dicke Querschnitte ab, eine Stromquelle bedient also Reparaturen und Fertigung.
Die Maschine arbeitet in Werkstätten, auf Baustellen und in Produktionsbetrieben. Die Einschaltdauer 400 A bei 35%, 355 A bei 60% und 310 A bei 100% bedeutet, dass Sie bei den üblichen Strömen im WIG-Verfahren ohne Pausen zum Abkühlen der Stromquelle schweißen. Der flüssigkeitsgekühlte Brenner hält die Temperatur bei langen Nähten.
Eine eigene Funktion dieses Modells ist das Vorwärmen der Elektrode. Nach der Zündung des Pilotlichtbogens bekommt die Elektrode Gleichstrom, und die Zeit des Vorwärmens stellen Sie von minus 9 bis plus 9 nach dem Durchmesser der Elektrode und dem Winkel ihrer Spitze ein. So erlischt der Lichtbogen beim Start mit Wechselstrom nicht, und der Anfang der Naht sieht genauso aus wie ihre Mitte.
Funktionen und Ausstattung
- Vorwärmen der Elektrode mit Gleichstrom nach der Zündung des Pilotlichtbogens, mit einer Einstellung von minus 9 bis plus 9 nach dem Durchmesser der Elektrode und dem Winkel der Spitze.
- Arbeit im Betrieb AC und DC mit demselben Strombereich, von 5 bis 400 A.
- Anti-stick bei 5 A, also das Abschalten des Stroms, wenn die Elektrode am Material festklebt.
- Pilot arc ab 5 A bei 4%, der Pilotlichtbogen hält die Ionisierung bei sehr kleinen Strömen aufrecht.
- Hot-start von 0 bis 100%, eine Anhebung des Stroms beim Start verkürzt die Zeit bis zum Schmelzbad.
- Gasvorströmung 0,2 s und Gasnachströmung von 0 bis 30 s, Schutz des Endkraters bis zum Erkalten der Naht.
- Stromabfall von 0 bis 10 s, ein sanftes Schließen des Endkraters ohne Riss.
- Einstellung der Balance AC-T balance von 0 bis 100%, also der Aufteilung zwischen der Reinigung des Oxids und dem Einbrand.
- Einstellung der Frequenz AC frequency von 10 bis 500 Hz, eine höhere Frequenz verengt den Lichtbogen und bündelt ihn auf der Naht.
- Einstellung des Durchflusses des Schutzgases am Bedienfeld.
- Wasserkühlung mit einem Kreislauf für den Brenner.
Technische Daten
| Marke | Migatronic |
|---|---|
| Stromart | AC/DC |
| Netzspannung und Sicherung | 3 x 400 V, 25 A |
| Leistungsaufnahme | max. 22,5 kVA |
| Wirkungsgrad | 0,85 |
| Schweißstrom DC | von 5 bis 400 A |
| Schweißstrom AC | von 5 bis 400 A |
| Einschaltdauer | 310 A bei 100%, 355 A bei 60%, 400 A bei 35% |
| Leerlaufspannung DC | 85 V |
| Anti-stick | 5 A |
| Pilot arc | min. 5 A bei 4% |
| Hot-start | von 0 bis 100% |
| Gas pre-flow | 0,2 s |
| Gas post-flow | von 0 bis 30 s |
| Slope down | von 0 bis 10 s |
| AC-T balance | von 0 bis 100% |
| AC frequency | von 10 bis 500 Hz |
| Schutzart | IP 21 |
| Kühlung | Flüssigkeit |
Was Sie bekommen
- WIG-Brenner 8 m
- Massekabel 4 m
Worauf Sie achten sollten
Für den Betrieb brauchen Sie einen Anschluss 3 x 400 V mit einer Absicherung von 25 A, denn bei voller Last nimmt die Stromquelle bis 22,5 kVA auf. Der Wirkungsgrad 0,85 sagt, wie viel von dieser Leistung in den Lichtbogen geht. Die Leerlaufspannung im Betrieb DC beträgt 85 V, und das Gehäuse hat die Schutzart IP 21, die Maschine eignet sich also für Halle und Werkstatt, nicht für Regen. Prüfen Sie vor der Inbetriebnahme den Flüssigkeitsstand im Kreislauf der Kühlung und den freien Durchgang der Leitungen des Brenners, denn Arbeit ohne Durchfluss zerstört den Griff.
Der WIG-Brenner hat 8 m und das Massekabel 4 m. Die Stromquelle mit dem Kreislauf für die Flüssigkeit ist schwer, nehmen Sie für den Transport einen Wagen oder eine Palette und zwei Personen. Sehen Sie sich das Gerät vor dem Kauf an und fragen Sie nach dem Zubehör, das nicht auf der Liste steht.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
