Oerlikon Citopuls III 320 C ist eine kompakte Inverter-Stromquelle MIG/MAG mit Puls, mit eingebautem Vierrollen-Drahtvorschub. Den Strom stellen Sie von 15 bis 320 A ein, die Einschaltdauer bei 40°C beträgt 320 A bei 40%, 280 A bei 60% und 220 A bei 100%. Die Versorgung ist 3 x 400 V, 50 bis 60 Hz, bei einem Wirkungsgrad von 91%.
Wofür diese Maschine gedacht ist
In einem Gehäuse haben Sie die Stromquelle und den Drahtvorschub für Drähte von 0,6 bis 1,2 mm, im Speicher liegen bis zu 100 Programme. Der Hersteller hat über 100 Synergiekennlinien für Baustahl, Edelstahl, Aluminium und das Lötschweißen hinterlegt, das Umrüsten läuft also auf die Wahl des Programms hinaus. Der Wirkungsgrad von 91% und der Leistungsfaktor von 0,99 bedeuten geringere Verluste und eine geringere Belastung der Installation, was bei der Arbeit am Stromerzeuger und an langen Versorgungskabeln zählt.
Die Maschine geht in die Vorfertigung von Aluminiumkonstruktionen, wo die Sauberkeit der Nähte zählt, an dünnwandige Teile aus Edelstahl und in das Lötschweißen verzinkter Karosserien mit Drähten CuSi und CuAl. Die kompakte Bauweise und die Fernregelung erlauben die Arbeit an Rohrleitungen und bei der Montage vor Ort, der E-Hand-Betrieb erweitert den Bereich um die Stabelektrode.
Vier Verfahren machen aus, was diese Maschine besser kann als ein einfacher Halbautomat. Speed Short Arc ordnet den Kurzlichtbogen bei höheren Geschwindigkeiten: er gibt einen schmalen und tiefen Einbrand bei geringerer Streckenenergie und eignet sich damit für Wurzellagen an Rohren und für Bleche bis 4 mm Dicke. Cold Double Pulse schaltet zwischen dem Aufheizen und dem Abkühlen des Schmelzbades um, legt eine gleichmäßige Schuppung und begrenzt die Wärmeeinflusszone, was beim Steigschweißen ohne Pendeln mit dem Brenner hilft. Spray Modal moduliert den Strom im Sprühlichtbogen auf Aluminium: der Prozess erzwingt Schwingungen des Schmelzbades, erleichtert das Entweichen der Gase und begrenzt die Porosität. Der Sequenzer schaltet zwei Drahtvorschubgeschwindigkeiten in einem Zyklus um, damit steuern Sie die Geometrie der Naht und den Verzug an dünnen Werkstoffen.
Speed Short Arc nehmen Sie dort, wo bisher zum WIG gegriffen werden musste: Wurzellage am Rohr oder dünnes Blech, bei denen der gewöhnliche Kurzlichtbogen bei höherer Geschwindigkeit die Stabilität verliert. Eine geringere Streckenenergie bedeutet weniger Verzug, und ein stabiler Tropfenübergang erlaubt es, den Brenner schneller und in Zwangslagen zu führen.
Cold Double Pulse ist bei dünnwandigen Teilen aus Aluminium und Edelstahl nützlich, wo zu viel Wärme mit einem Durchbrand oder dem Verlust der Korrosionsbeständigkeit endet. Das System passt die Pulsfrequenz selbst an die vorgegebene Drahtgeschwindigkeit an, die Naht behält also über die ganze Länge denselben Charakter. Spray Modal betrifft dagegen dickere Aluminiumteile, die mit Strömen bis 320 A geschweißt werden, und das, was bei Aluminium am meisten stört: Porosität und Oxideinschlüsse.
Funktionen und Ausstattung
- Über 100 Synergiekennlinien: Baustahl, Edelstahl, Aluminium und Lötschweißen mit den Drähten CuSi3 und CuAl8.
- Speed Short Arc: Kurzlichtbogen mit moduliertem Strom in der Kurzschlussphase, für Wurzellagen und dünne Bleche bis 4 mm, stabil auch bei langem freien Drahtende.
- Cold Double Pulse: sequenzielles Umschalten der Parameter zwischen Aufheizen und Abkühlen des Schmelzbades, ein Nahtbild nahe an der WIG-Naht und weniger Wärme im Werkstoff.
- Spray Modal: Sprühlichtbogen für Aluminium, mit einer Modulation, die die Porosität begrenzt und ein helles, glattes Nahtbild gibt.
- Sequenzer: zwei Drahtvorschubgeschwindigkeiten in einem Schweißzyklus.
- Speicher für bis zu 100 Benutzerprogramme, auch für die Einstellungen im E-Hand-Betrieb.
- Sperre der Parameter mit PIN-Code, mit einem Korrekturbereich der Lichtbogenlänge bis 20% für den Bediener.

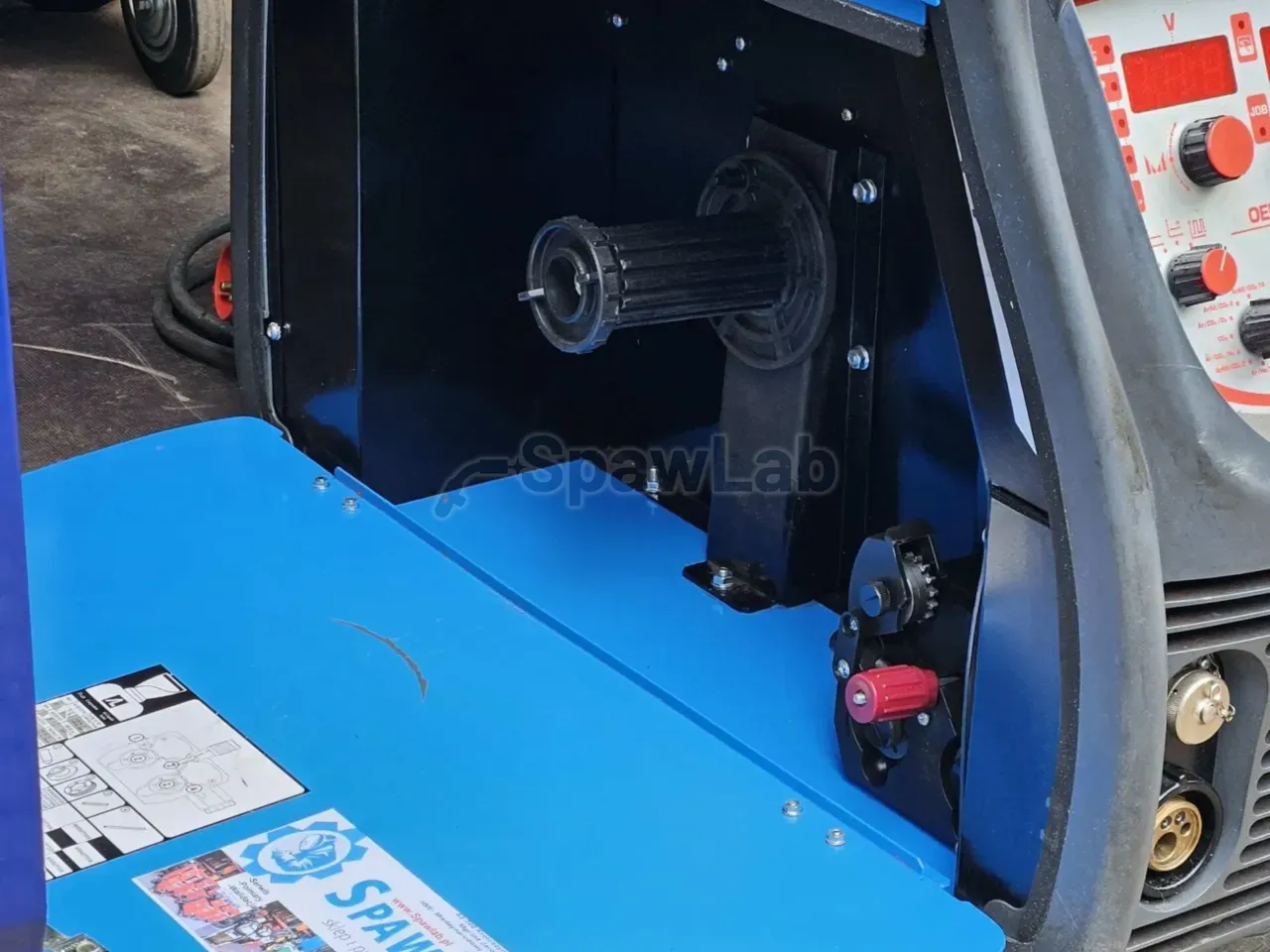

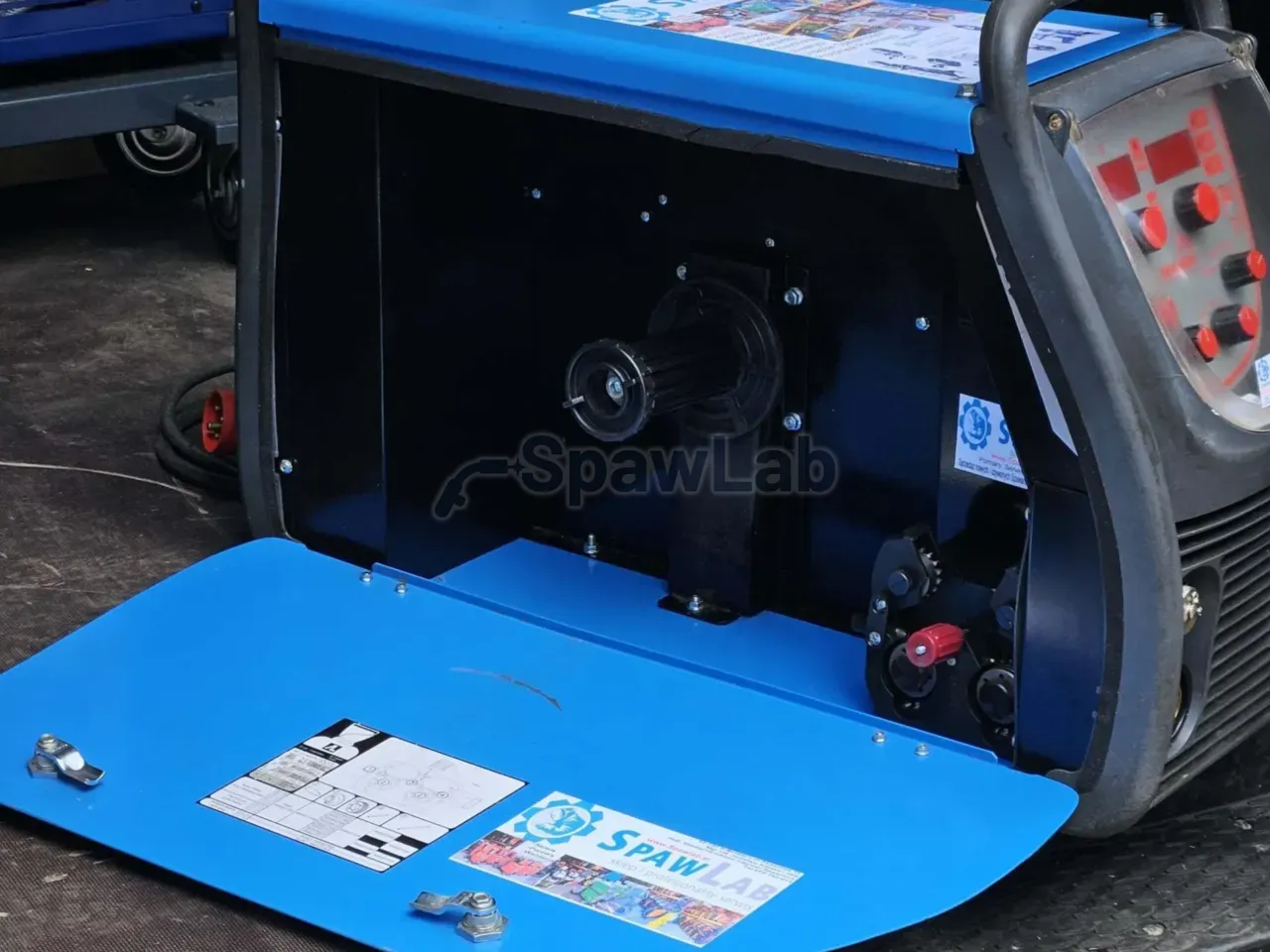

- Vierrollen-Drahtvorschub für Drähte von 0,6 bis 1,2 mm, zusammen mit der Stromquelle eingebaut.
- Analoge Schnittstelle für eine einfache Automatisierung, ohne zusätzliche Erweiterungskarten.
- Fernregelung und Arbeit mit langen Leitungen.
Der Speicher für 100 Programme zusammen mit der Sperre über den PIN-Code macht aus dieser Maschine ein Werkzeug für die Serienfertigung: der Technologe legt die Einstellungen ab, der Bediener bekommt einen engen Korrekturbereich. Im Speicher liegen auch die Einstellungen für den E-Hand-Betrieb, das Umrüsten vom Draht auf die Stabelektrode ist also eine Frage der Programmwahl.
Technische Daten
| Marke | Oerlikon |
|---|---|
| Modell | Citopuls III 320 C |
| Netzspannung | 3 x 400 V, 50 bis 60 Hz |
| Schweißstrombereich | von 15 bis 320 A |
| Einschaltdauer bei 40°C | 320 A bei 40%, 280 A bei 60%, 220 A bei 100% |
| Drahtvorschub | vier Rollen, Drähte von 0,6 bis 1,2 mm |
| Wirkungsgrad | 91% |
| Leistungsfaktor | 0,99 |
| Programmspeicher | bis 100 |
| Kühlung | Gaskühlung |
| Verfahren | MIG/MAG synergisch, Puls, Cold Double Pulse, Speed Short Arc, Spray Modal, Lötschweißen, E-Hand |
Worauf Sie achten sollten
Der Drahtbereich ab 0,6 mm zählt bei dünnem Blech und beim Lötschweißen, denn ein dünnerer Zusatzwerkstoff bringt weniger Wärme ein. Bei Aluminium und Drähten von 1,2 mm wählen Sie die Drahtführungsseele und die Stromdüsen passend zur Legierung, sonst gibt auch ein gutes Verfahren kein gleichmäßiges Nahtbild.
Die kompakte Bauweise hat ihren Preis: Stromquelle und Drahtvorschub stehen zusammen, bei einem großen Bauteil arbeiten Sie also mit einem langen Brenner oder verschieben die ganze Maschine. Dafür bekommen Sie ein Gerät zum Transportieren und weniger Verbindungen, die versagen können. Der Wirkungsgrad von 91% und der Leistungsfaktor von 0,99 bedeuten eine ruhigere Arbeit am Stromerzeuger und an längeren Versorgungskabeln als bei Maschinen mit schlechteren Werten.
Versorgung 3 x 400 V bei 50 bis 60 Hz. Die vollen 320 A bekommen Sie bei 40% Einschaltdauer, bei 60% bleiben 280 A und im Dauerbetrieb 220 A, lange Nähte planen Sie also nach dem letzten Wert. Der Brenner ist gasgekühlt, ein Kühlgerät kommt nicht dazu, bei hohen Strömen gibt aber der Brenner das Arbeitstempo vor.
Der Drahtvorschub nimmt Drähte von 0,6 bis 1,2 mm, größere Durchmesser fallen also weg, und bei Aluminium brauchen Sie Rollen für weichen Draht und die passende Drahtführungsseele. Die Sperre über den PIN-Code ist dort nützlich, wo die Technologie freigegeben ist und der Bediener sich in einem engen Bereich bewegen soll, mit einer Korrektur der Lichtbogenlänge bis 20%.
Klären Sie vor dem Kauf, welcher Brenner und welches Massekabel zu diesem Gerät gehören und welcher Rollensatz montiert ist. Wenn Sie eine einfache externe Steuerung planen, prüfen Sie mit uns, wie die analoge Schnittstelle in Ihren Arbeitsplatz eingebunden wird. Für das Lötschweißen von Karosserien bereiten Sie einen eigenen Rollensatz und eine Seele für den CuSi-Draht vor, denn ein weicher Zusatzwerkstoff aus Kupfer verlangt eine andere Führung als Stahldraht.
Dieses Gerät ist verkauft
Diese Maschine ist bereits an einen Kunden gegangen. Ähnliche Geräte finden Sie unten, und wenn Sie dasselbe Modell möchten, hinterlassen Sie Ihre Kontaktdaten im Formular, wir melden uns, sobald das nächste eintrifft.
