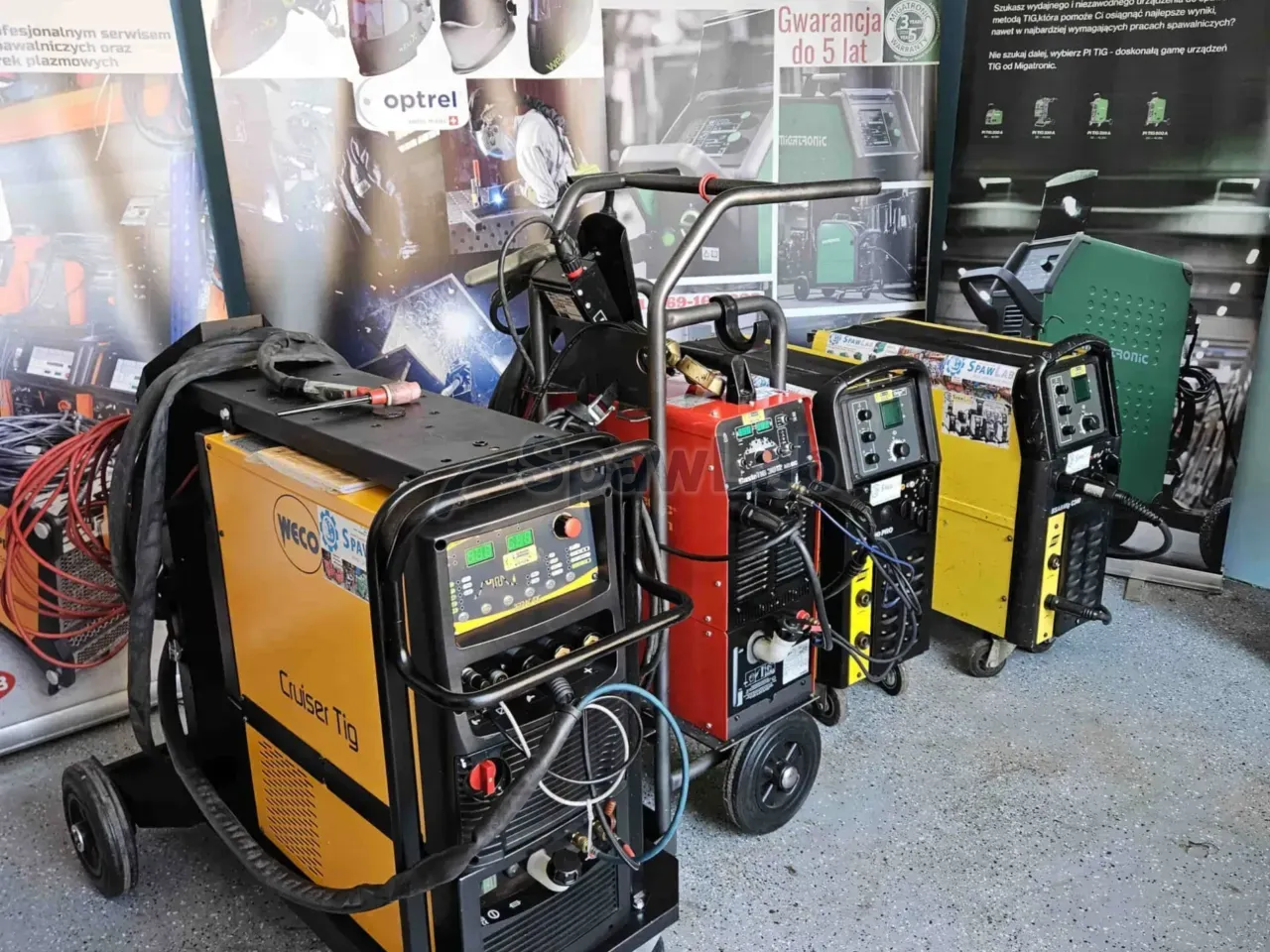

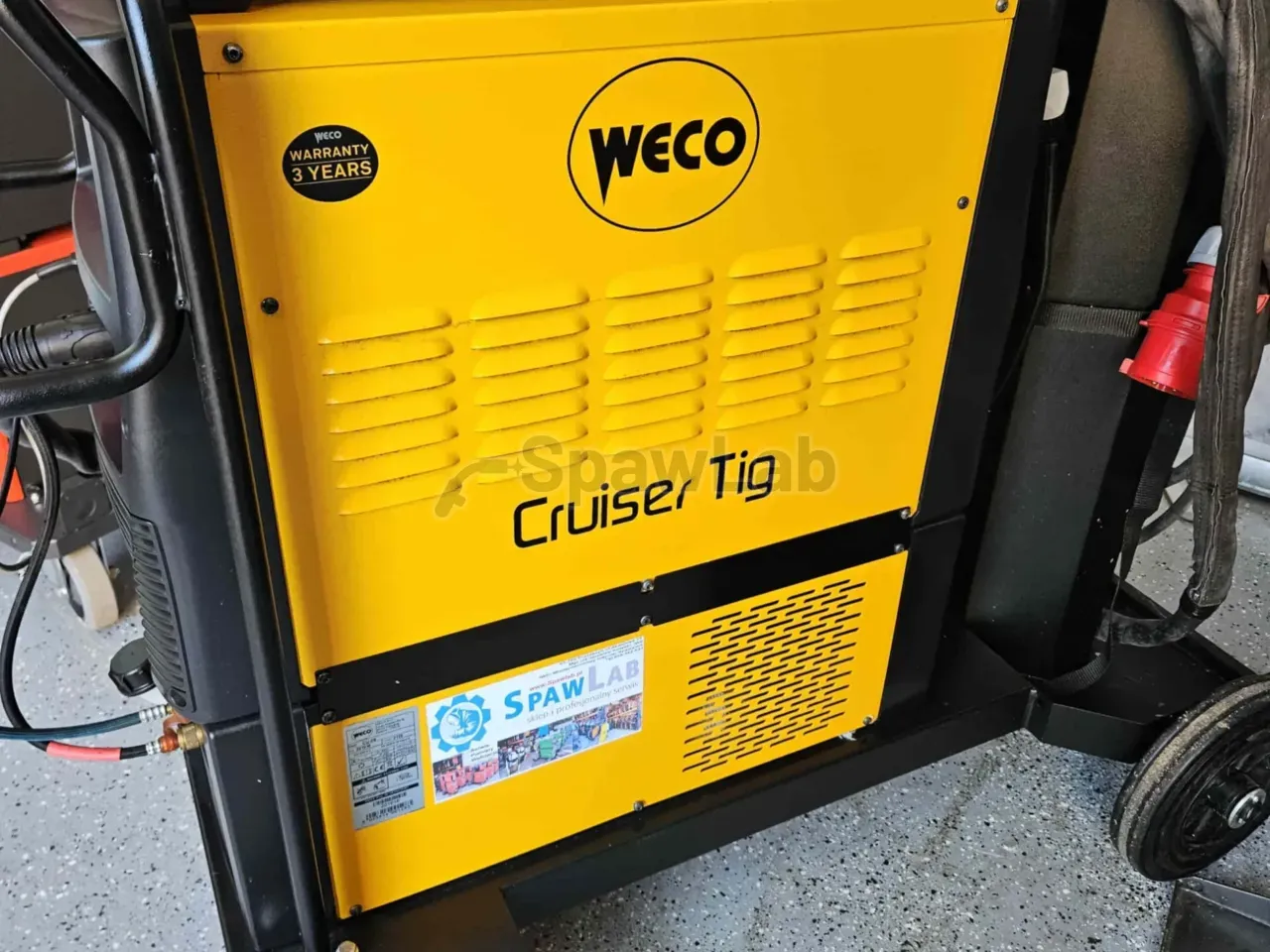

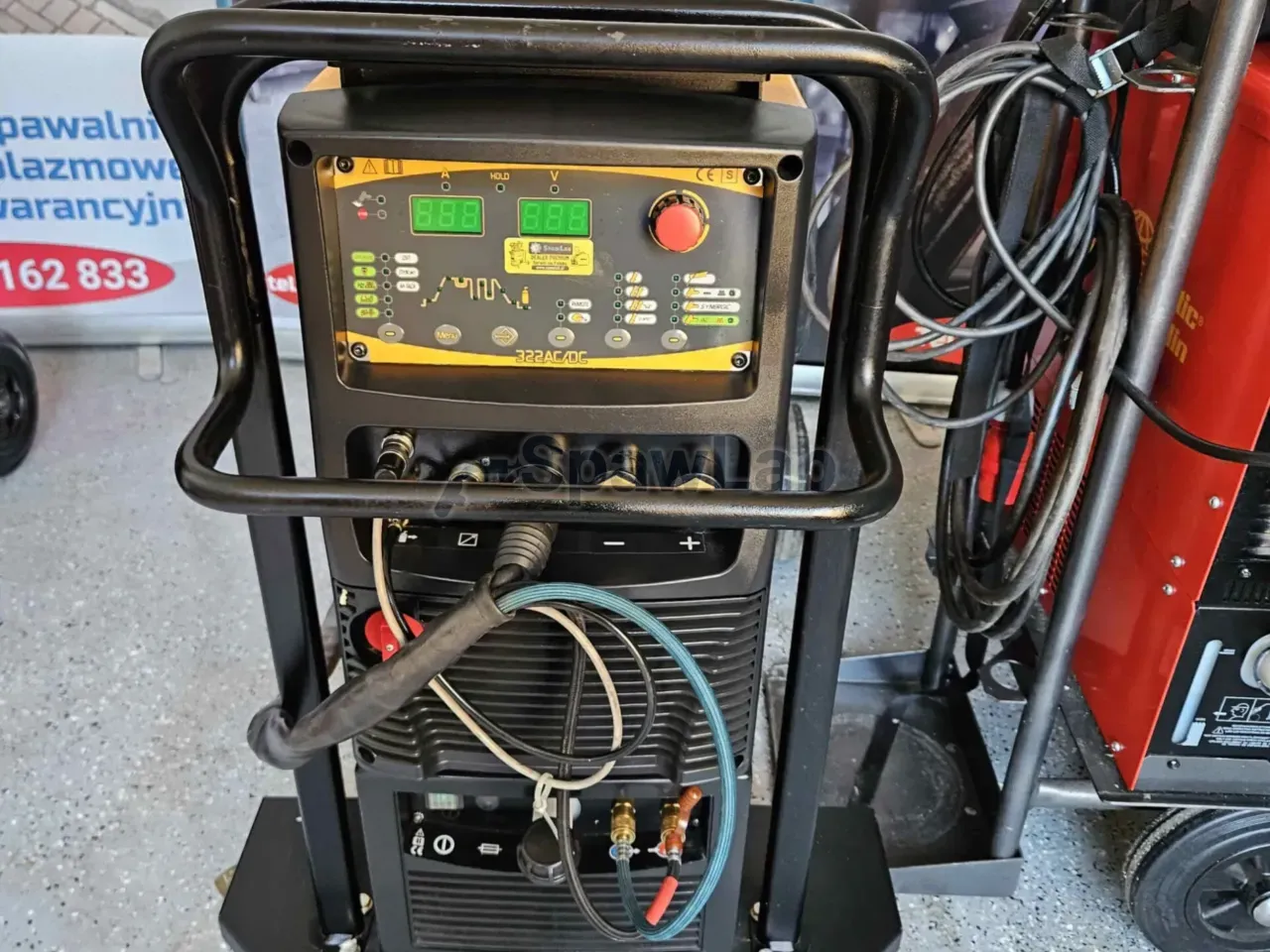

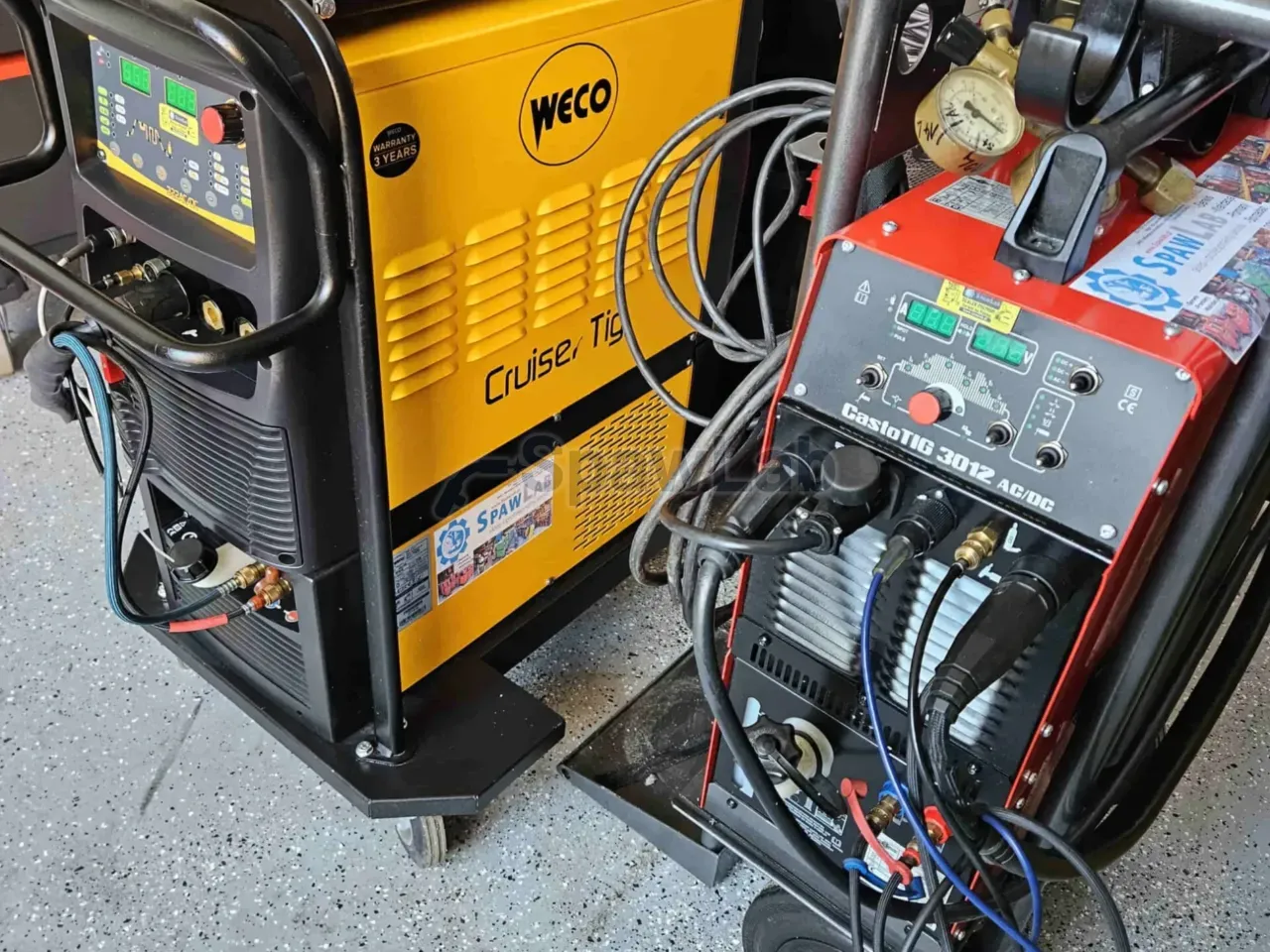

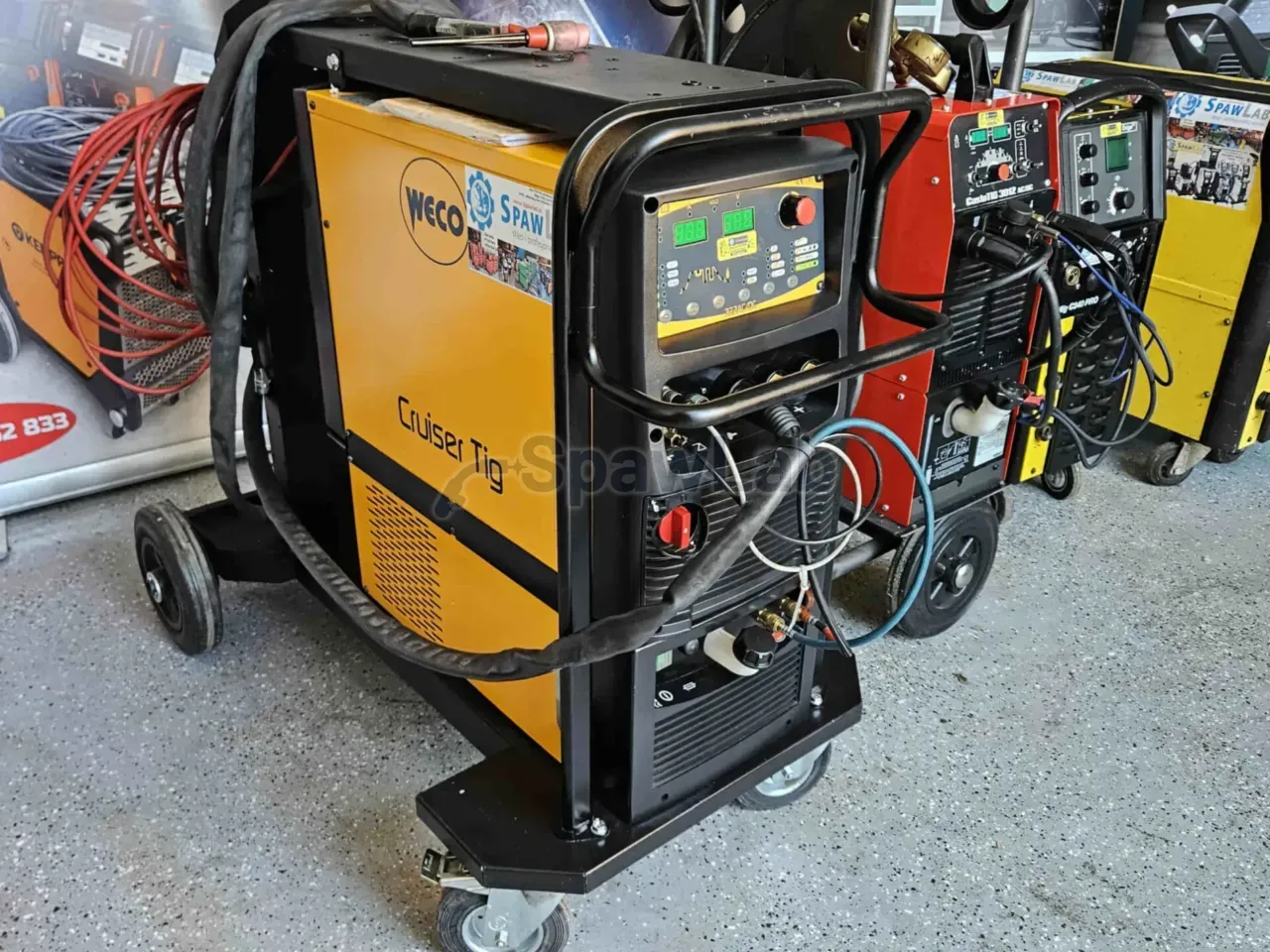

Weco Cruiser 322 AC/DC ist ein dreiphasiger WIG-Inverter AC/DC mit E-Hand-Betrieb, versorgt aus dem Netz 3 x 400 V. Den WIG-Strom stellen Sie von 5 bis 320 A ein, bei einer Einschaltdauer von 45% gibt das Gerät 320 A ab, im Dauerbetrieb 240 A. Im Preis sind ein gebrauchter WIG-Brenner mit einer Länge von 8 m für 320 A sowie ein Massekabel mit 4 m enthalten.
Wofür diese Maschine gedacht ist
Mit Gleichstrom schweißen Sie Baustahl, nichtrostenden und säurebeständigen Edelstahl sowie Titan und Kupfer. Die Einstellung ab 5 A erlaubt es, dünne Rohre und kleine Bauteile zu verbinden, wo die Kontrolle über die Wärme zählt, und die oberen 320 A bedienen massive Flansche und dickere Verbindungen. Mit Wechselstrom arbeiten Sie an Aluminium, Magnesium und ihren Legierungen, wo der Lichtbogen zuerst die schwer schmelzbare Schicht aus Oxid aufbrechen muss. Dazu kommt der E-Hand-Betrieb im Bereich von 10 bis 300 A, mit Kennlinien der Spannung für zellulose und basische Umhüllungen und für CrNi.
Aluminium ist hier besonders genau bedient. Neben der Balance und der Frequenz AC ändern Sie die Kurvenform: der Sinus gibt einen weichen und leisen Lichtbogen, das Dreieck begrenzt die abgelegte Wärme an Blechen, und das Rechteck schaltet eine scharfe Dynamik und schnelle Wechsel der Richtung ein, nützlich beim schnellen Einbrennen. Extra Fusion verengt den Lichtbogen im Betrieb AC und schützt die Spitze des Wolframs vor dem Abrunden, dadurch ist die Naht an Rohren aus Aluminium schmal und der Vorschub schneller. Mix AC/DC verschränkt Phasen mit gleichbleibendem Einbrand mit reinigenden Abschnitten in AC, das hilft beim Füllen dicker Verbindungen in kaltem Aluminium.
Die dritte Gruppe von Funktionen betrifft das Dosieren der Wärme. Der Puls reicht bis 2500 Hz und presst den Lichtbogen zu einer schmalen Säule, das rettet dünne Bauteile aus Edelstahl vor dem Durchbrennen und vor Verfärbung, und der synergische Puls wählt Zeiten, Frequenz und Grundstrom selbst, nachdem Sie den Spitzenstrom angegeben haben. Multi-Tack heftet mit einer Reihe kurzer Schläge, die durch Pausen ohne Strom getrennt sind, das Blech aus Edelstahl wellt sich also nicht, und Q-Spot führt einen einzelnen Impuls in einer Zeit von 0,01 bis 10 s aus, um flache Zuschnitte punktweise ohne Zusatzwerkstoff zu verbinden. Der Hersteller richtete dieses Gerät an Monteure großer Konstruktionen, an Betriebe, die Aluminium bearbeiten, an die Verarbeitung dünnwandiger Rohrleitungen und an Kolonnen, denen es auf Wiederholbarkeit ankommt.
Funktionen und Ausstattung
- Strombereich WIG von 5 bis 320 A und E-Hand von 10 bis 300 A: ein Gerät bedient feine Bauteile und massive Verbindungen.
- Einschaltdauer WIG 320 A bei 45% und 240 A bei 100%: hoher Strom für die Arbeit ohne Pausen zum Kühlen.
- WIG-Puls bis 2500 Hz: der Lichtbogen verengt sich zu einer Form wie eine Nadel und begrenzt die verteilte Wärme an dünnen Bauteilen.
- Synergischer Puls: nach dem Einstellen des Spitzenstroms wählt der Algorithmus Frequenz, Zeiten und Grundstrom.
- HF-Zündung: berührungsloser Start ohne Wolframeinschlüsse in der Naht und ohne Zerstörung der Spitze der Elektrode.
- Zündung Lift-Arc: Start durch Berühren und Anheben der Elektrode, für Stellen, die auf Störungen hoher Frequenz empfindlich sind.
- Mix AC/DC: Verschränkung von Phasen des Einbrands mit Gleichstrom und reinigenden Abschnitten mit Wechselstrom, für dicke Verbindungen aus Aluminium.
- Extra Fusion: Verengung des Lichtbogens im Betrieb AC und Schutz der Spitze des Wolframs vor dem Abrunden, schmalere Naht und schnellerer Vorschub an Rohren aus Aluminium.
- Balance des Wechselstroms: eine Verschiebung zu den positiven Halbwellen reinigt die Oberfläche auf Kosten der Elektrode, eine zu den negativen erhöht den Einbrand und schützt das Wolfram.
- Einstellung der Frequenz AC: niedrigere Werte flachen den Lichtbogen bei großen Verbindungen und Gussteilen ab, höhere bündeln ihn an Kanten und Einschnitten.

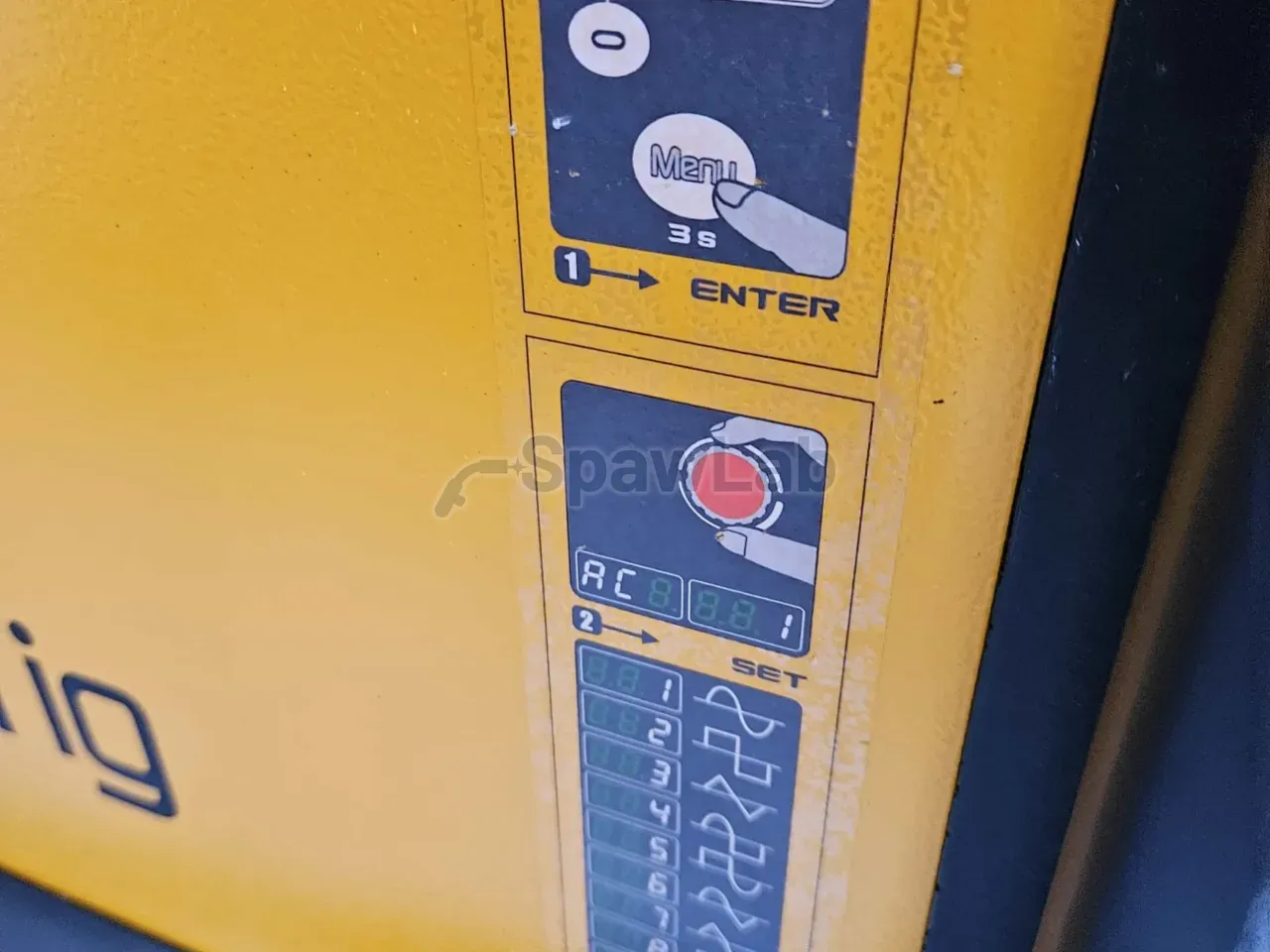

- Änderung der Kurvenform AC: Sinus für einen weichen und leisen Lichtbogen, Dreieck für weniger Wärme an Blechen, Rechteck für scharfe Dynamik.
- Multi-Tack: Heften mit einer Reihe kurzer Schläge mit Pausen ohne Strom, das Blech aus Edelstahl wellt sich nicht und wirft keine Beulen.
- Q-Spot: ein einzelner Impuls in einer Zeit von 0,01 bis 10 s für das punktweise Verbinden von Zuschnitten ohne zusätzlichen Draht.
- Q-Start: eine Verstärkung beim Start, ausgelöst für eine Zeit von 0,1 bis 60 s, sie schmilzt Kanten mit Oxid auf und erleichtert das Schließen eines ungleichmäßigen Spalts.
- Dynamic Arc: das System misst die Spannung des Lichtbogens und korrigiert den Strom beim Entfernen oder Annähern des Brenners, das Schmelzbad hält also seine Form.
- Betriebsarten 2T, 4T und 4T Bi-Level: Zweitakt für Punkte, Viertakt für lange Nähte, und Bi-Level schaltet während der Arbeit auf den Grundstrom und zurück, ohne den Gasschutz zu verlieren.

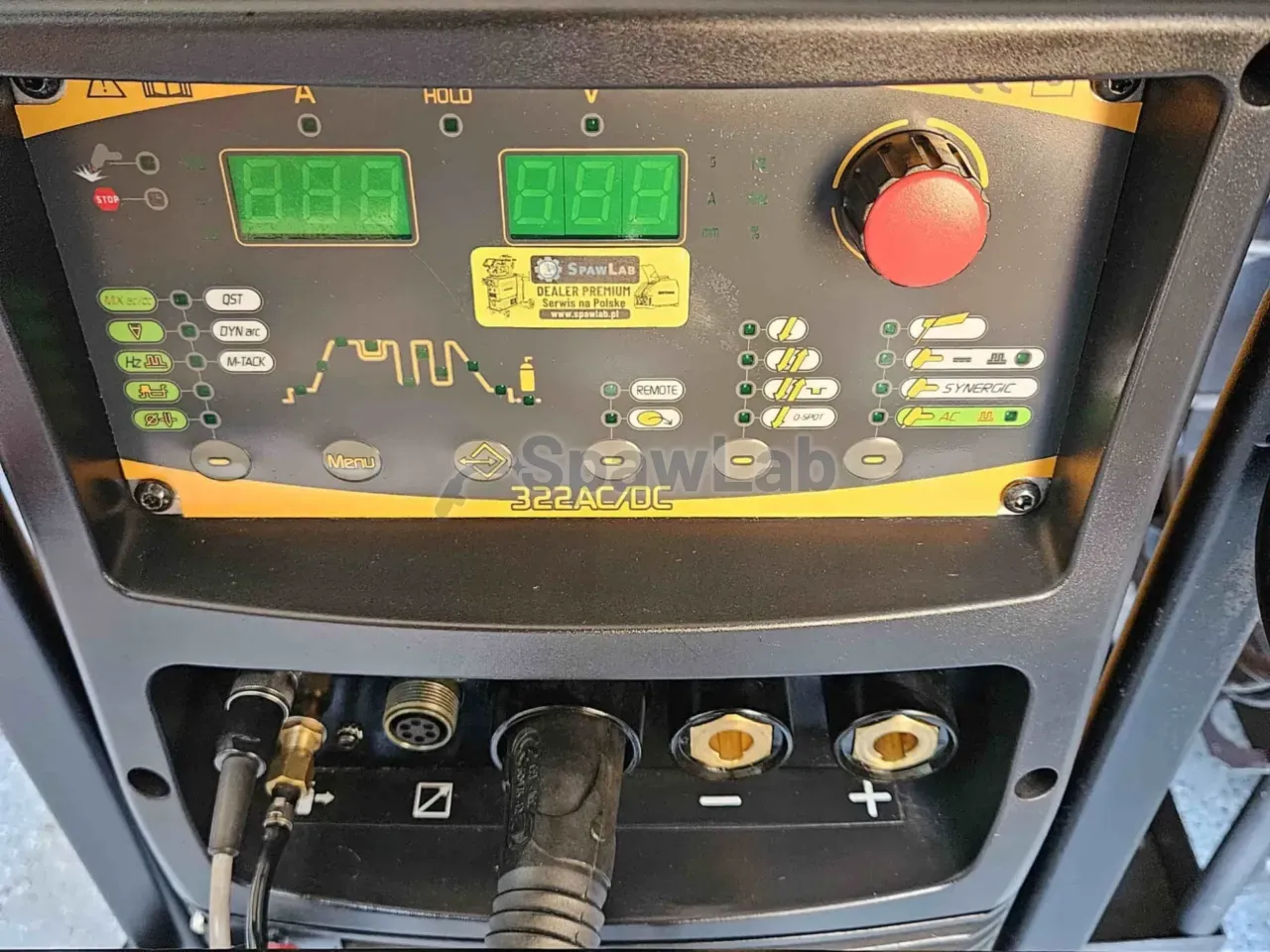

- Speicher für 50 Programme JOB: die Einstellungen von Puls, Multi-Tack oder Mix AC/DC speichern und laden Sie in einer Sekunde.
- Schaltung VRD: die Ruhespannung von 72 V sinkt auf 11 V, das erlaubt die Arbeit in feuchten Schächten und in Kanälen auf der Werft.
- Gehäuse in Schutzart IP23: die Konstruktion verträgt den Staub in Hallen für die Montage.
Technische Daten
| Hersteller und Modell | Weco Cruiser 322 AC/DC |
|---|---|
| Versorgung und Frequenz | 3 x 400 V mit einer Toleranz von 15%, 50 bis 60 Hz |
| Netzabsicherung | 25 A |
| Strombereich WIG | von 5 bis 320 A |
| Strombereich E-Hand | von 10 bis 300 A |
| Einschaltdauer WIG 45% / 100% | 320 A / 240 A |
| Leerlaufspannung und VRD | 72 V / 11 V |
| Maximale Frequenz des Pulses | 2500 Hz |
| Schutzart | IP23 |
| Gewicht der Stromquelle | 46,4 kg |
| Abmessungen | 690 x 290 x 450 mm |
| Kühlung des Brenners | Wasserkühlung |
Was Sie bekommen

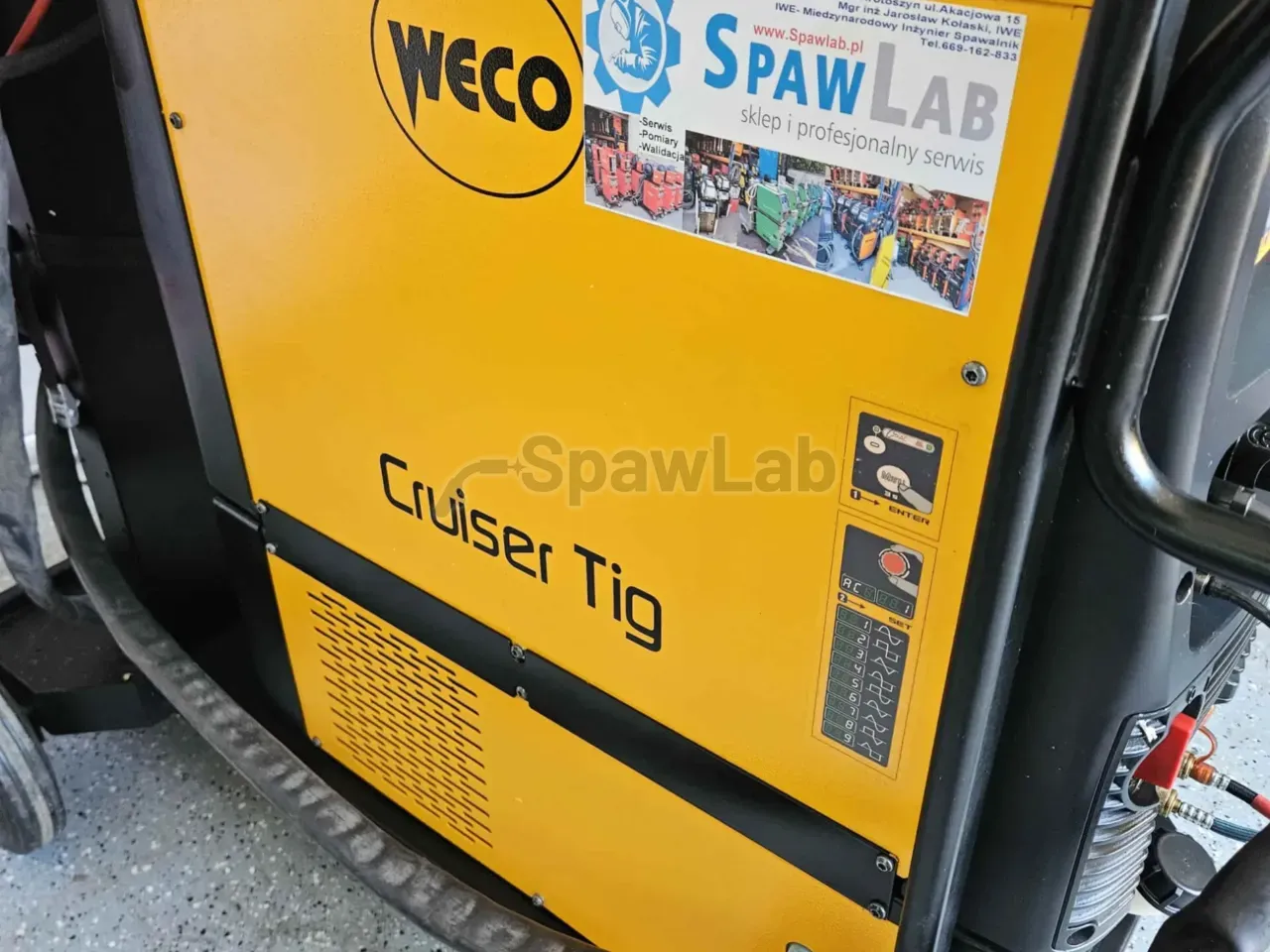

- Stromquelle Weco Cruiser 322 AC/DC
- gebrauchter WIG-Brenner mit einer Länge von 8 m, in der Klasse 320 A
- Massekabel mit einer Länge von 4 m
Worauf Sie achten sollten
Die Versorgung ist 3 x 400 V mit einer Toleranz von 15% bei 50 bis 60 Hz, mit einer Netzabsicherung von 25 A. Die Einschaltdauer im WIG beträgt 320 A bei 45% und 240 A bei 100%, bei langen Nähten ist der reale Wert also 240 A. Die Leerlaufspannung liegt bei 72 V, und die Schaltung VRD senkt sie auf 11 V, das zählt bei Arbeit in Feuchtigkeit. Das Gehäuse hat die Schutzart IP23, also Arbeit in der Halle und unter einem Dach.
Der Brenner im Set ist flüssigkeitsgekühlt, ergänzen Sie den Arbeitsplatz also um ein Kühlgerät und prüfen Sie, ob seine Leistung zum Strom von 320 A passt. Der Brenner ist gebraucht, seinen Zustand und den Verlauf der Isolation auf der ganzen Länge von acht Metern sollten Sie bei der Abholung ansehen. Die Stromquelle wiegt 46,4 kg bei Abmessungen von 690 x 290 x 450 mm, zwei Leute tragen sie, bequemer ist ein Wagen. Ein ausgebautes Menü mit fünfzig Programmen verlangt etwas Zeit für die Einarbeitung des Bedieners, dafür kehrt ein einmal gespeichertes Programm mit einem Griff zurück. Eine stark in Richtung Reinigung verschobene Balance verbraucht die Wolframelektrode schneller, bei langen Serien an Aluminium rechnen Sie also mit häufigerem Wechsel.
So verkaufen wir gebrauchte Maschinen
Dieses Gerät wurde in unserer Servicewerkstatt in Krotoszyn mit Messungen nach PN-EN 60974-4 und einem Belastungstest geprüft. Im Preis ist das erste Jahr des Basis-Servicepakets enthalten: eine Inspektion mit Reinigung der Maschine und Validierungsmessung. Weitere Jahre können Sie dazubuchen. Wir versenden in die gesamte Europäische Union, Abholung nach Vereinbarung.
