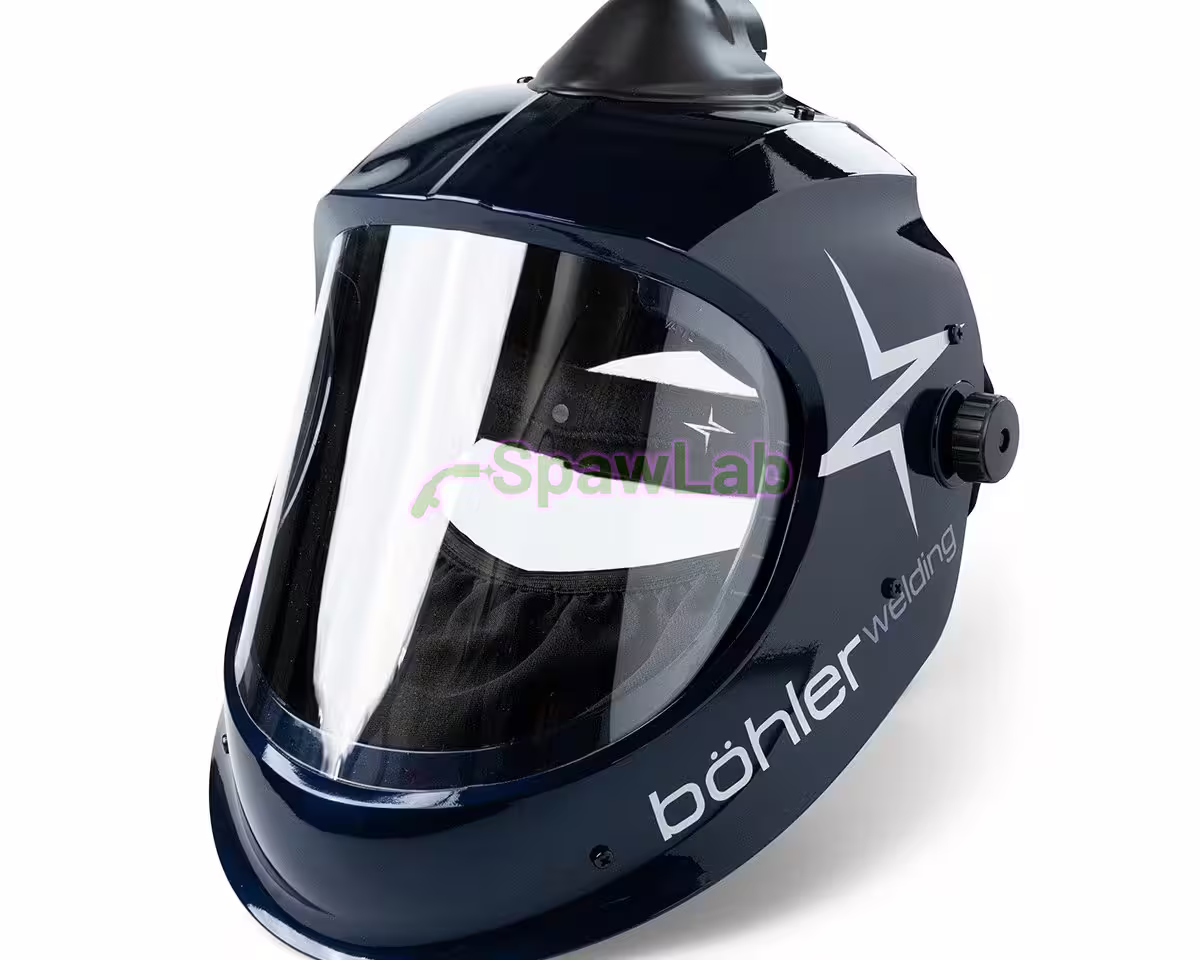

Böhler Welding Big Vision Air to przyłbica szlifierska przygotowana do systemu nawiewowego PAPR. Przezroczysta szyba ma pole widzenia 180 x 160 mm, a cała przyłbica z kapturem uszczelniającym waży 545 g. Kupujesz samą przyłbicę, bez jednostki nawiewowej: podłączasz ją do Guardian Air, Evolution Air albo regulatora Supplied Air, możesz też wybrać gotowy zestaw Big Vision Air Kit.
Parametry techniczne
| Numer katalogowy | 73314 |
|---|---|
| Marka | Böhler Welding |
| Model | Big Vision Air |
| Typ | Przyłbica szlifierska przygotowana do nawiewu (bez jednostki) |
| Kolor | Niebieski połysk |
| Pole widzenia | 180 x 160 mm, szyba przezroczysta |
| Skorupa | Nylon odporny na uderzenia i temperaturę |
| Ochrona | Cząstki, iskry, UV, ciepło; uderzenie o średniej energii (B) |
| Temperatura pracy | -5 do +55 °C |
| Temperatura przechowywania | -20 do +70 °C |
| Współpracuje z | Guardian Air, Evolution Air, Supplied Air |
| Ilość w opakowaniu | 1 szt. |
| Masa | 545 g z kapturem uszczelniającym |
| Normy | EN 166, EN 12941 (TH3), EN 14594 (4A) |
Dla kogo
Dla osób, które szlifują, przygotowują krawędzie i czyszczą spoiny w pyle i dymie, a chcą oddychać filtrowanym powietrzem. Szyba chroni oczy i twarz przed cząstkami, iskrami, promieniowaniem UV i ciepłem przy uderzeniu o średniej energii. Big Vision Air nie ma filtra spawalniczego i nie chroni przed światłem łuku, więc nie służy do spawania.
Z jaką jednostką nawiewową pracuje
- Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem: klasa TH3 wg EN 12941, przepływ 180 do 220 l/min w 6 stopniach, do 8 h na baterii 5200 mAh, 870 g z filtrem i baterią. Kompletny zestaw do pracy z tą jednostką to Böhler Welding Big Vision Air Kit Guardian Air zestaw przyłbica szlifierska z nawiewem PAPR.
- Böhler Welding Evolution Air system nawiewowy PAPR, zestaw kompletny z filtrami: według instrukcji Evolution Air z 2025 r. klasa TH3 P R SL, a z filtrami gazowymi TH3 ABE1 P R SL; 180 do 240 l/min, do 14 h na baterii 7800 mAh. Kompletny zestaw z tą jednostką to Böhler Welding Big Vision Air Kit Evolution Air zestaw przyłbica szlifierska z nawiewem PAPR.
- Böhler Welding Supplied Air regulator sprężonego powietrza do przyłbic z nawiewem, zestaw kompletny: zasilanie sprężonym powietrzem 3 do 8 bar, klasa 4A wg EN 14594:2018, przepływ 180 do 220 l/min w 7 stopniach.
Big Vision Air jest na listach certyfikowanych przyłbic w instrukcjach Guardian Air, Evolution Air (wydanie z 2025 r.) i Supplied Air, więc system zmienisz bez wymiany przyłbicy. Jednostki i zestawy znajdziesz w kategorii Systemy nawiewowe.
Co wyróżnia Big Vision Air
- Przezroczysta szyba z polem widzenia 180 x 160 mm, bez ograniczeń widoczności przy pracy.
- Masa 545 g razem z kapturem uszczelniającym.
- Skorupa z nylonu odpornego na uderzenia i wysoką temperaturę, w kolorze niebieskim z połyskiem.
- Ilość powietrza kierowanego na czoło regulujesz pokrętłem wewnątrz skorupy nad szybą.
- Nagłowie z potnikiem takie jak w przyłbicach Guardian: pokrętło z tyłu, regulacja wysokości paskami, głębokości i kąta z boków.
- Skorupę podnosisz do pozycji postojowej i opuszczasz do pracy, a opór ustawiasz pokrętłami po obu stronach.
- Ochrona przed cząstkami, iskrami, UV i ciepłem, odporność na uderzenie o średniej energii (oznaczenie B wg EN 166).
- Praca w temperaturze od -5 do +55 °C, gwarancja producenta 2 lata.
W zestawie
- Przyłbica szlifierska Big Vision Air z przezroczystą szybą 180 x 160 mm
- Kaptur uszczelniający
- Łącznik przewodu powietrznego
- Nagłowie z potnikiem
Jednostki nawiewowej, filtrów, baterii, przewodu i pasa w pudełku nie ma: dostajesz je z jednostką Guardian Air albo Evolution Air. Spawlab jest autoryzowanym dystrybutorem Böhler Welding w Polsce: kupujesz z fakturą VAT, wysyłamy kurierem z Krotoszyna, także do Unii Europejskiej.
Części eksploatacyjne i zamienne
- Böhler Welding Szyba do szlifowania Big Vision, Big Vision Air (2 szt.): przezroczysta szyba na wymianę, gdy jest pęknięta, porysowana albo pokryta odpryskami.
- Böhler Welding Szyba przyciemniana DIN 5 Big Vision, Big Vision Air (2 szt.): szyba przyciemniana w stopniu 5.
- Böhler Welding Folia ochronna Big Vision, Big Vision Air na szybę do szlifowania (10 szt.): folia ochronna na szybę.
- Böhler Welding Kaptur uszczelniający Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air: kaptur uszczelniający; wymieniasz go po odkręceniu śrub i nakrętek, które trzymają go w skorupie.
- Böhler Welding Łącznik przewodu powietrznego Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air: łącznik przewodu powietrznego na przyłbicy.
- Böhler Welding Nagłowie Guardian 50, 62, 62F, Big Vision, Laser Guard i Böhler Welding Potniki Guardian 50, 62, 62F, Big Vision, Laser Guard (2 szt., przód i tył): nagłowie i potniki przód i tył.
- Böhler Welding Przewód powietrzny standardowy 100 cm Evolution Air, Guardian Air, Supplied Air albo Böhler Welding Przewód powietrzny elastyczny FLEX do 180 cm Evolution Air, Guardian Air, z osłoną Böhler Welding Osłona przewodu do 120 cm Evolution Air, Guardian Air lub Böhler Welding Osłona przewodu do 180 cm Evolution Air, Guardian Air: przewód powietrzny do jednostki.
- Böhler Welding Worek na przyłbicę (czarny): worek na przyłbicę.
Normy i certyfikaty
Skorupa ma oznaczenie VA EN166 B CE, szyba CE VA 1 B EN 166, zgodnie z rozporządzeniem (UE) 2016/425; certyfikację prowadziła jednostka notyfikowana ECS GmbH (1883). Z Guardian Air system spełnia EN 12941 w klasie TH3, z Evolution Air w klasie TH3 P R SL, a z Supplied Air normę EN 14594:2018 w klasie 4A.
Dokumenty do pobrania
- Instrukcja obsługi Big Vision i Big Vision Air (PDF, polska)
- Instrukcja obsługi Guardian Air z listą certyfikowanych przyłbic (PDF, polska)
- Instrukcja obsługi Evolution Air z listą certyfikowanych przyłbic (PDF, polska)
- Karta katalogowa Big Vision i Big Vision Air (PDF, angielska)
- Katalog PPE i akcesoriów 2023/24 (PDF, angielski)
Najczęstsze pytania
Czy mogę w Big Vision Air spawać?
Nie. Instrukcja mówi wprost, że szyba nie chroni przed światłem łuku. Do spawania z nawiewem wybierz przyłbicę automatyczną Air, na przykład Guardian 62F Air albo Evolution Vision 65F Air z szybą do szlifowania pod filtrem.
Czym różni się od Big Vision i który zestaw wybrać?
Böhler Welding Big Vision przyłbica do szlifowania ma tę samą szybę 180 x 160 mm i waży 370 g, ale nie ma kaptura uszczelniającego ani łącznika przewodu, więc pracuje bez nawiewu. Zestaw Böhler Welding Big Vision Air Kit Guardian Air zestaw przyłbica szlifierska z nawiewem PAPR ma lżejszą jednostkę Guardian Air (870 g, do 8 h), a Böhler Welding Big Vision Air Kit Evolution Air zestaw przyłbica szlifierska z nawiewem PAPR Evolution Air (do 14 h, filtry gazowe A1B1E1). Przy stanowisku ze sprężonym powietrzem wybierz Supplied Air.
Kiedy wymienić szybę?
Gdy jest pęknięta, uszkodzona albo tak pokryta odpryskami ze szlifowania, że ogranicza widoczność. Szyby zamienne są w paczce po 2 szt.
Czy mogę jej używać bez nawiewu?
Nie. Instrukcja Big Vision Air ostrzega, że przy wyłączonej jednostce ochrona dróg oddechowych jest niewielka albo żadna, a pod przyłbicą szybko rośnie stężenie dwutlenku węgla i ubywa tlenu.
Jak czyścić przyłbicę?
Instrukcja zaleca łagodne mydło i wodę na zwilżonej szmatce oraz suchą bawełnianą ściereczkę. Środka czyszczącego nie nanoś bezpośrednio na szybę, alkohol i inne rozpuszczalniki są zakazane.
