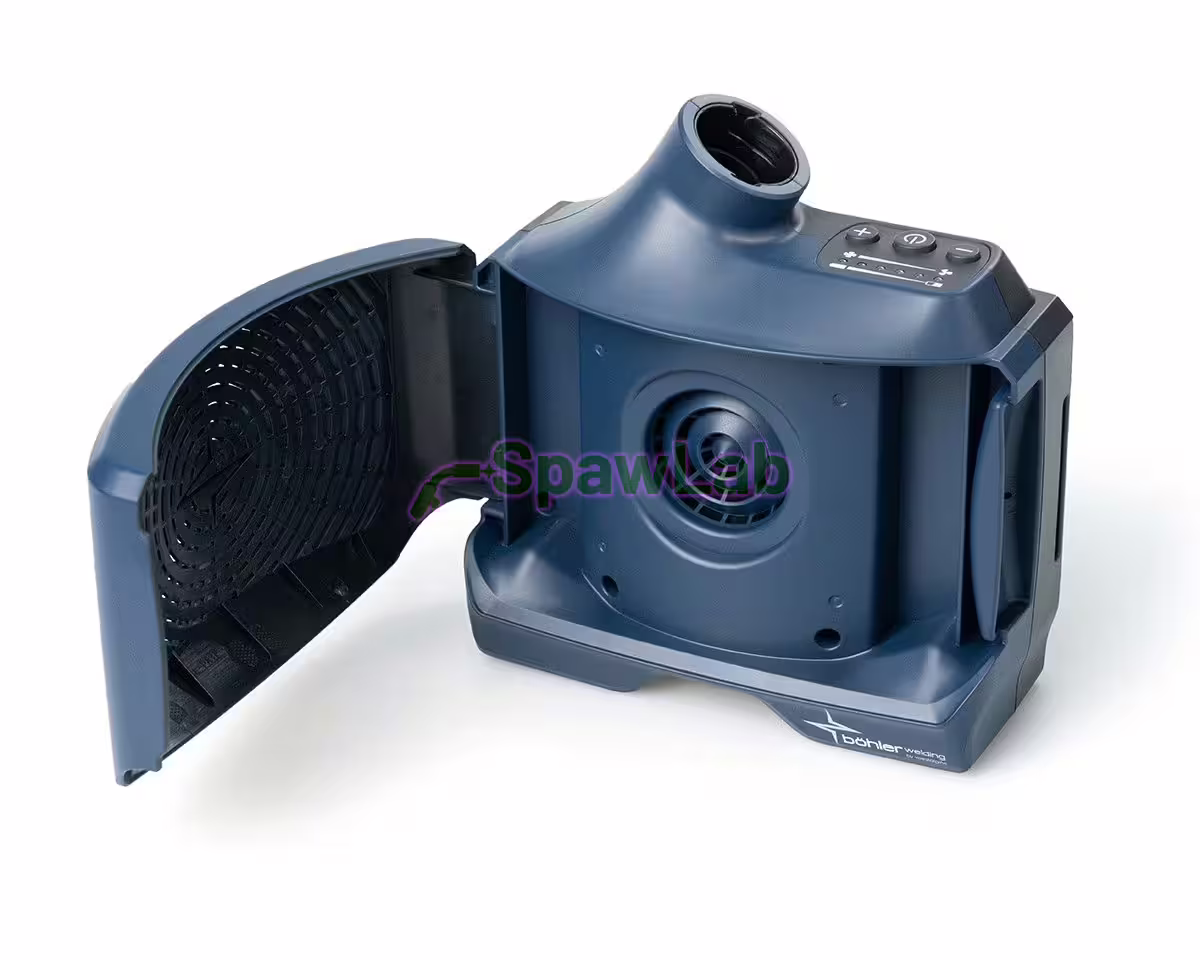

Silnik Guardian Air to jednostka napędowa z dmuchawą, panelem sterowania i osłoną filtra do systemu nawiewowego Guardian Air (PAPR), sprzedawana bez filtrów. Zamawiasz ją jako część zamienną, gdy reszta systemu jest sprawna. Po złożeniu z filtrem P R SL daje 180-220 l/min w 6 stopniach i klasę TH3 według EN 12941.
Parametry techniczne
| Numer katalogowy | 86668 |
|---|---|
| Marka | Böhler Welding |
| Model | Guardian Air, silnik z osłoną filtra |
| Pasuje do | system nawiewowy Guardian Air |
| Wydajność nawiewu | 180-220 l/min, 6 stopni |
| Klasa ochrony (EN 12941) | TH3 P R SL (system) |
| Filtr | P R SL (osobno) |
| Pojemność baterii | Li-Ion 7,4 V, 5200 mAh albo 7800 mAh (osobno) |
| Alarm | wizualny i dźwiękowy poniżej 170 l/min |
| Poziom hałasu | 65 dB |
| Temperatura pracy | 0 do +40 °C |
| Ilość w opakowaniu | 1 szt. |
| Normy | EN 12941 |
Dla kogo
- Użytkownicy Guardian Air, których jednostka jest uszkodzona, a bateria, pas, przewód i ładowarka działają.
- Zakłady, które chcą mieć zapasowy napęd na wypadek awarii jednego z systemów.
- Działy utrzymania ruchu, które obsługują kilka systemów Guardian Air.
Złożony system podlega tym samym zakazom co nowy: żadnych zamkniętych zbiorników i kanałów bez wentylacji, tlenu poniżej 19,5 %, stref zagrożonych wybuchem i silnego wiatru.
Co wyróżnia silnik Guardian Air
- Nawiew 180-220 l/min w 6 stopniach, przyciski +/- z przytrzymaniem 2 s.
- Mikroprocesor dopasowuje pracę dmuchawy do oporu filtra i napięcia baterii, więc przepływ się nie zmienia.
- Poniżej 170 l/min alarm świetlny i dźwiękowy, przy słabej baterii sygnał świetlny.
- Pracuje z baterią standardową 5200 mAh (do 8 h na najniższym stopniu, 6 h na najwyższym) i z baterią heavy-duty 7800 mAh.
- Osłona filtra w komplecie, otwierana bez narzędzi.
- Poziom hałasu 65 dB, temperatura pracy 0 do +40 °C.
W zestawie
- Silnik (jednostka napędowa) Guardian Air z osłoną filtra
Pasuje do
Silnik jest częścią systemu Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem i po złożeniu pracuje z tymi samymi przyłbicami.
Przyłbice certyfikowane z Guardian Air (obwód głowy 535 do 600 mm), wszystkie w klasie TH3 z filtrem P R SL:
- Böhler Welding Guardian 50M Air przyłbica do systemu nawiewowego PAPR, Böhler Welding Guardian 50FM Air przyłbica z odchylanym filtrem (flip-up) do systemu nawiewowego PAPR, Böhler Welding Guardian 62 Air przyłbica do systemu nawiewowego PAPR i Böhler Welding Guardian 62F Air przyłbica z odchylanym filtrem (flip-up) do systemu nawiewowego PAPR
- Böhler Welding Evolution Vision 65F Air przyłbica z odchylanym filtrem (flip-up) do systemu nawiewowego PAPR i Böhler Welding Evolution Vision 65FM Air przyłbica z automatycznym doborem zaciemnienia do systemu nawiewowego PAPR
- Böhler Welding Big Vision Air przyłbica szlifierska do systemu nawiewowego PAPR: przyłbica szlifierska
- Böhler Welding Laser Guard Air przyłbica do spawania laserowego i hybrydowego, do systemu nawiewowego PAPR: przyłbica do spawania laserowego i łukowego
Części eksploatacyjne i zamienne
- Böhler Welding Filtr cząstek stałych P R SL Guardian Air (4 szt.): filtr główny P R SL, pracuje najwyżej 2 tygodnie lub 90 h (liczy się dłuższy okres)
- Filtry wstępne z włókniny Böhler Welding Filtr wstępny Guardian Air (10 szt.) i przeciwzapachowe Böhler Welding Filtr wstępny przeciwzapachowy Guardian Air (5 szt.)
- Böhler Welding Siatka przeciwiskrowa Guardian Air i Böhler Welding Osłona filtra Guardian Air: siatka przeciwiskrowa i osłona filtra
- Baterie Böhler Welding Bateria standardowa 5200 mAh Guardian Air, Evolution Air albo Böhler Welding Bateria heavy-duty 7800 mAh Evolution Air, Guardian Air z ładowarką Böhler Welding Ładowarka uniwersalna PAPR Evolution Air, Guardian Air, szybkoładująca Böhler Welding Bateria heavy-duty 7800 mAh z szybkim ładowaniem Evolution Air, Guardian Air z ładowarką Böhler Welding Szybka ładowarka PAPR do baterii z szybkim ładowaniem Evolution Air, Guardian Air
- Przewody Böhler Welding Przewód powietrzny elastyczny FLEX do 180 cm Evolution Air, Guardian Air i Böhler Welding Przewód powietrzny standardowy 100 cm Evolution Air, Guardian Air, Supplied Air, osłony Böhler Welding Osłona przewodu do 120 cm Evolution Air, Guardian Air i Böhler Welding Osłona przewodu do 180 cm Evolution Air, Guardian Air
- Pasy Böhler Welding Wąski pas biodrowy Supplied Air, Guardian Air, Böhler Welding Pas biodrowy PAPR Evolution Air, Guardian Air i Böhler Welding Skórzany pas biodrowy PAPR Evolution Air, Guardian Air, przedłużenie Böhler Welding Przedłużenie pasa biodrowego 265 mm PAPR, Supplied Air, szelki Böhler Welding Szelki PAPR Evolution Air, Guardian Air, Supplied Air (opcja), tester Böhler Welding Rotametr kulkowy, tester przepływu powietrza PAPR i Supplied Air
Kaptur uszczelniający dobierasz do przyłbicy: Böhler Welding Kaptur uszczelniający Guardian 50M Air, 50FM Air, 62 Air, 62F Air, Big Vision Air do Guardian Air i Big Vision Air, Böhler Welding Kaptur uszczelniający Evolution Vision 65F Air, 65FM Air do Evolution Vision 65 Air.
Pozostałe systemy nawiewowe i zestawy znajdziesz w kategorii Systemy nawiewowe.
Normy i certyfikaty
EN 12941:1998+A1:2003+A2:2008, w systemie Guardian Air klasa TH3 P R SL, nominalny współczynnik ochrony 500. Oznakowanie CE i UKCA. Gwarancja producenta: 24 miesiące na jednostkę. Spawlab jest autoryzowanym dystrybutorem i serwisem Böhler Welding w Polsce. Przeglądy, naprawy i części: serwis Spawlab w Krotoszynie.
Dokumenty do pobrania
- Instrukcja obsługi Guardian Air (PDF, polska)
- Instrukcja filtra P R SL Guardian Air (PDF, polska)
- Karta katalogowa Guardian Air i zestawów Guardian 50M/50FM Air Kit (PDF, angielska)
- Katalog PPE i akcesoriów 2023/24 (PDF, angielski)
Najczęstsze pytania
Co dostaję w pudełku i czego potrzebuję do pracy?
Dostajesz silnik Guardian Air z osłoną filtra, bez filtrów. Na start dokup: Böhler Welding Filtr cząstek stałych P R SL Guardian Air (4 szt.), Böhler Welding Filtr wstępny Guardian Air (10 szt.) i Böhler Welding Siatka przeciwiskrowa Guardian Air. Baterię, ładowarkę, pas i przewód przełożysz z dotychczasowego zestawu.
Jak wymienić filtr w Guardian Air?
Osłonę filtra odciągasz od prawej strony jednostki, bez narzędzi; narzędzi używać nie wolno. Wyjmujesz filtr, usuwasz pył z jednostki tak, by nie wpadł do wlotu, wsuwasz nowy filtr, nakładasz filtr wstępny i siatkę, a osłona zatrzaskuje się po zamknięciu.
Silnik czy kompletny Guardian Air?
Silnik wystarczy, jeśli bateria, ładowarka, pas i przewód są sprawne. Kompletny Böhler Welding Guardian Air system nawiewowy PAPR, zestaw kompletny z filtrem różni się tym, że w jednym zestawie dostajesz jednostkę z filtrem P R SL, baterię 5200 mAh, ładowarkę, przewód, pas i tester przepływu; wybierz go, gdy kompletujesz stanowisko od zera.
