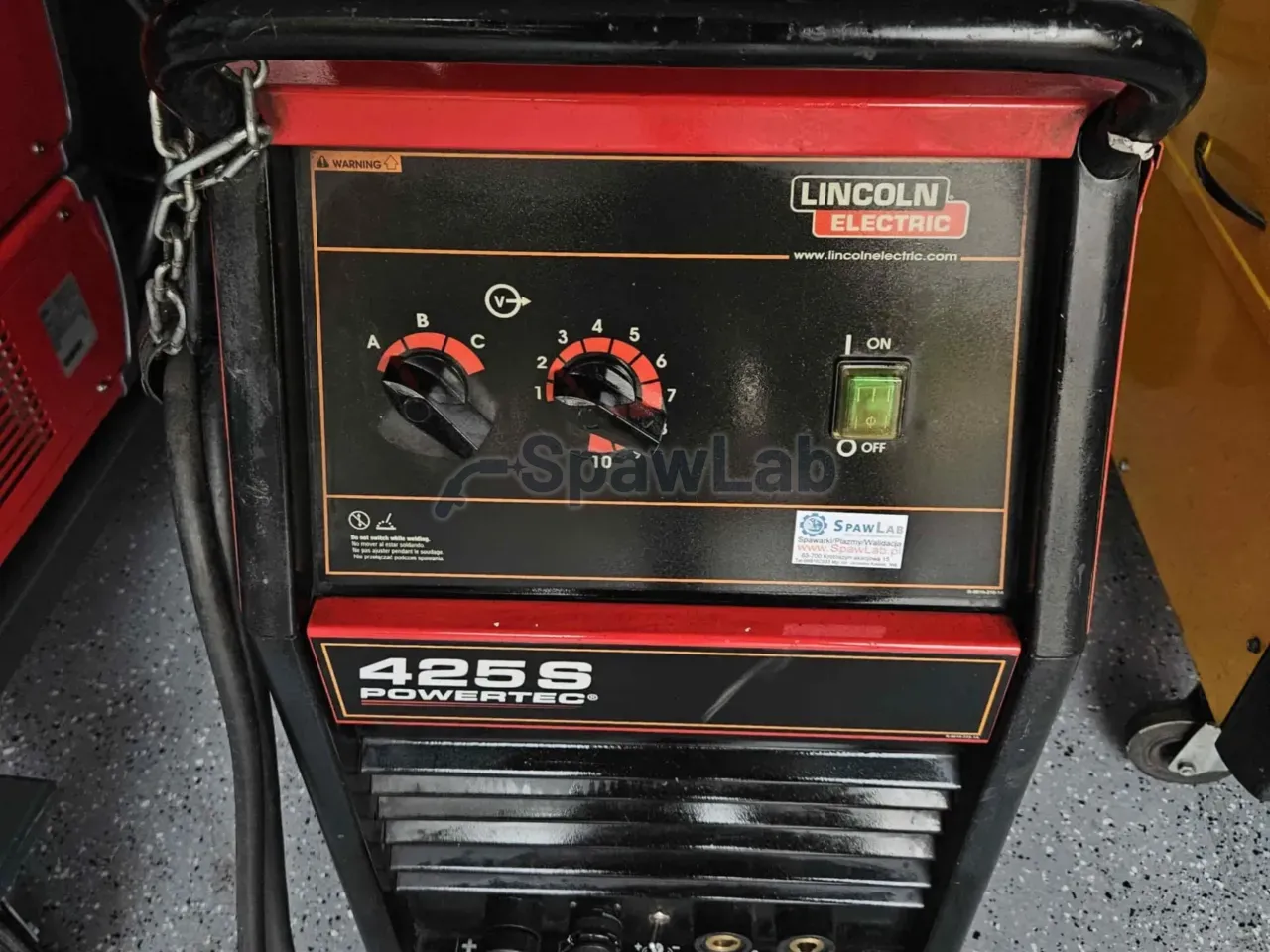

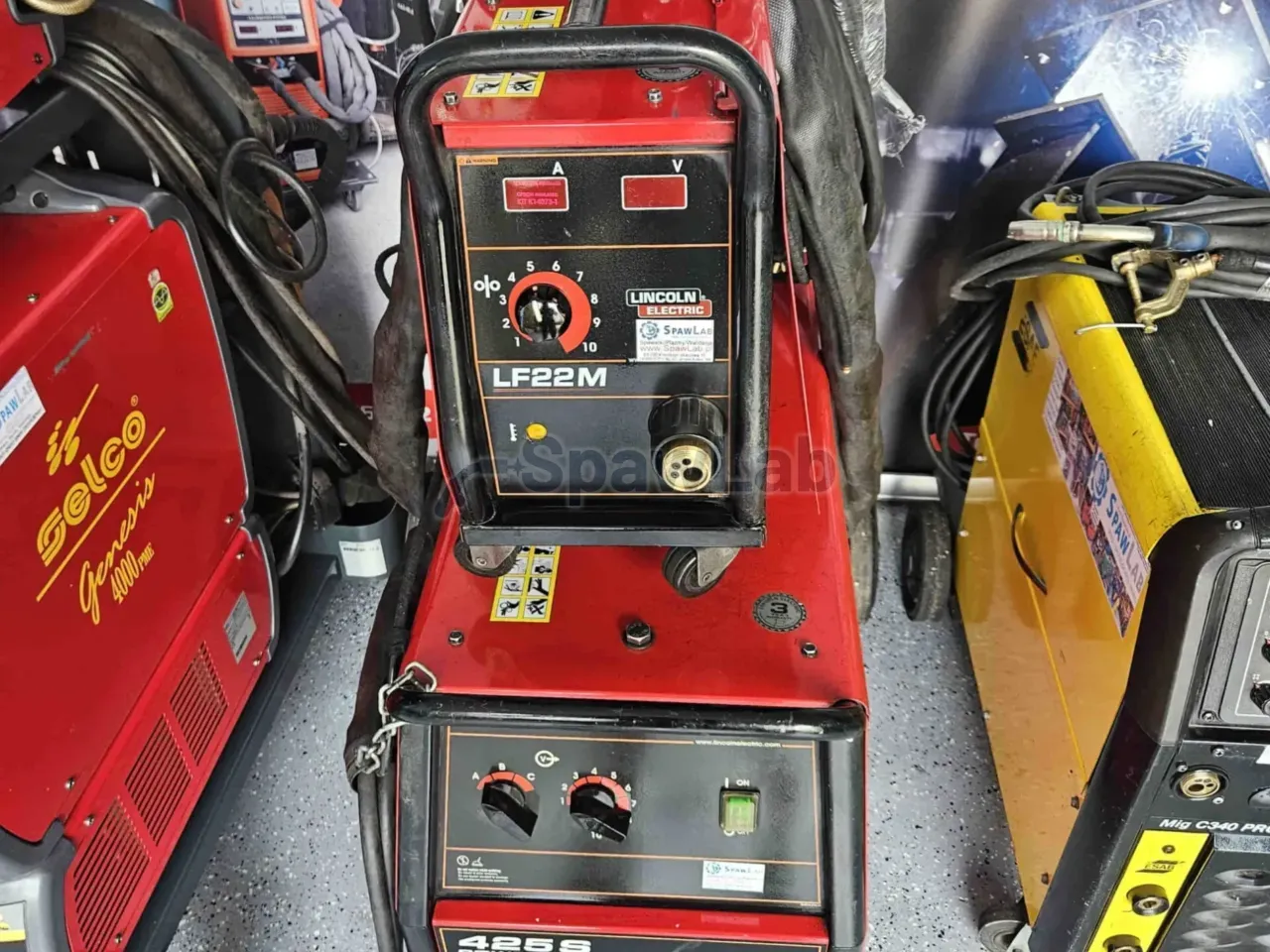

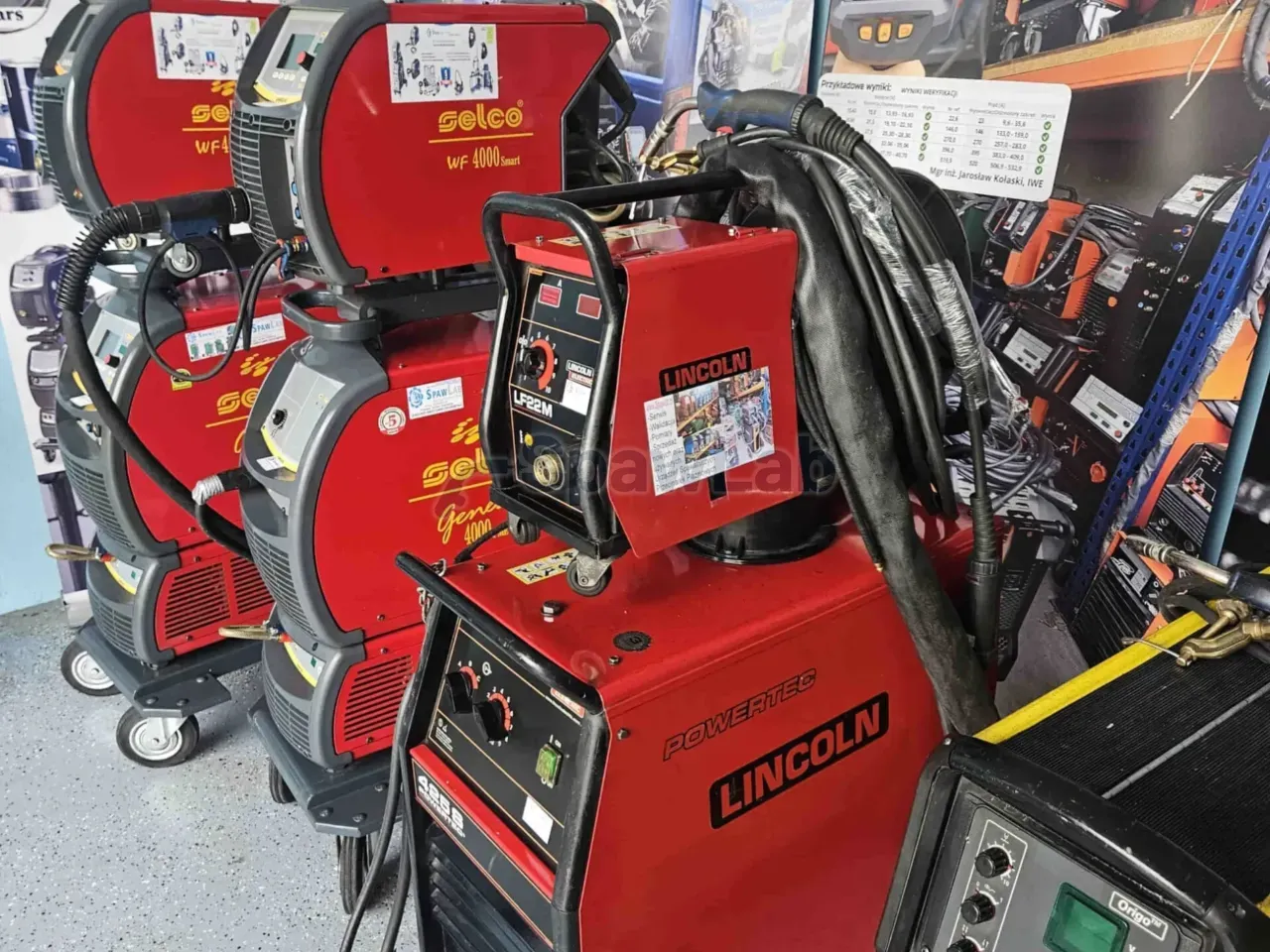

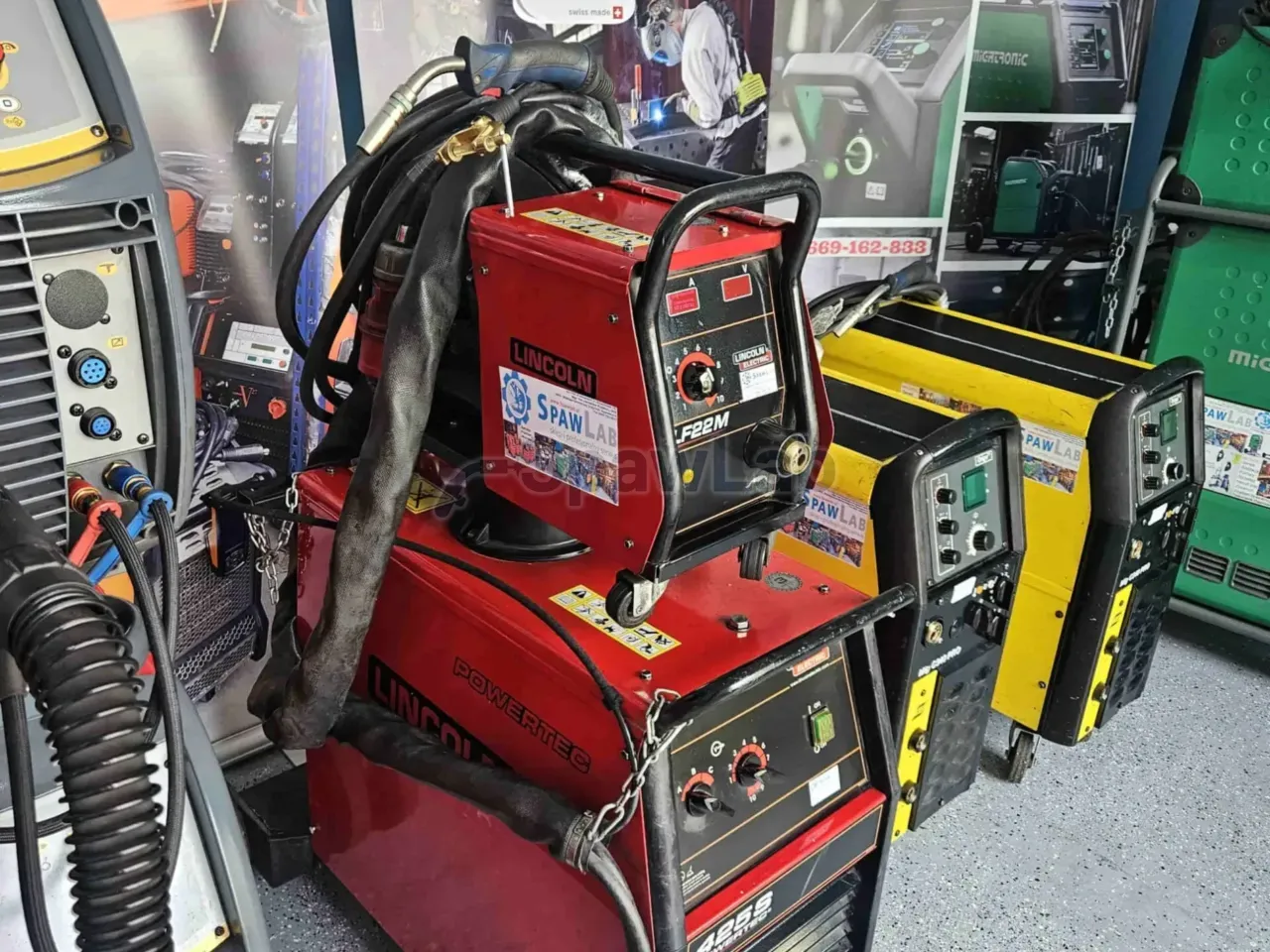

Lincoln Electric CV 425 ist eine industrielle Konstantspannungs-Stromquelle zum Schweißen mit MIG/MAG und mit Fülldraht. Den Strom stellen Sie von 10 bis 420 A ein, bei 325 A arbeitet die Maschine mit 100% Einschaltdauer. Sie wiegt 152 kg, hat ein Gehäuse in Klasse IP23 und eine Isolierung der Klasse H.
Wofür diese Maschine gedacht ist
Das ist eine Stromquelle für die schwere Fertigung. Die Beschreibung nennt Werften, Offshore-Plattformen und staubige Produktionshallen, also Orte, an denen über die ganze Schicht lange Nähte laufen und das Gerät Staub und Feuchte aufnimmt. Die Bauweise ist ein Transformator mit Gleichrichter, die Leiterplatten sind vergossen, und das Gehäuse hat die Klasse IP23. Weniger Elektronik im Leistungsteil bedeutet eine einfachere Diagnose und weniger Teile, die auf die Bedingungen in der Halle empfindlich reagieren.
Die Einschaltdauer bei 40°C ist 100% bei 325 A und 30,3 V sowie 60% bei 420 A und 35 V. Bei 325 A schweißen Sie ohne Zeitbegrenzung, dicke Bleche und lange Stumpfnähte laufen also ohne Pausen zum Abkühlen der Stromquelle. Die Leerlaufspannung liegt von 10 bis 39 V.
Das ist eine Konstantspannungs-Stromquelle, vorbereitet für Drahtverfahren: MIG/MAG sowie Fülldraht. Die Beschreibung nennt auch E-Hand und WIG Lift, beschreibt sie aber als eingeschränkt, für die Stabelektrode und für WIG wählen Sie also besser eine eigene Stromquelle. Lincoln Electric CV 425 ist in einem solchen Aufbau das Herz des Arbeitsplatzes, zu dem Sie Drahtvorschub, Brenner und Leitungen ergänzen.
Eine Konstantspannungskennlinie bedeutet, dass die Stromquelle die eingestellte Lichtbogenspannung hält und der Strom sich aus der Drahtgeschwindigkeit ergibt. Dadurch korrigiert sich die Lichtbogenlänge selbst, wenn der Schweißer den Abstand des Brenners zum Werkstoff ändert, und deshalb passt ein CV-Aufbau zu Drahtverfahren. Bei der Stabelektrode und bei WIG ist eine fallende Kennlinie bequemer, bei der der Strom konstant bleibt, und daher kommt die Einschränkung dieser Betriebsarten in dieser Maschine.
Der Fülldraht erweitert die Anwendungen. In der Ausführung mit Schutzgas gibt er ein leistungsfähiges Auftragschweißen und das Schweißen dicker Bleche, in der selbstschützenden Ausführung arbeitet er im Wind, wo Gas aus der Flasche keine Chance hat. Beide Varianten verlangen Rollen mit gerändelter Rille im Drahtvorschub und einen Brenner mit passender Belastbarkeit. Bei der Arbeit auf einer Werft oder in einer Halle für Bewehrungen entscheidet gerade diese Kombination aus hoher Einschaltdauer und Fülldraht über die Leistung des Arbeitsplatzes.
Funktionen und Ausstattung
- Konstantspannungskennlinie für MIG/MAG und Fülldraht, stabiler Lichtbogen bei Arbeit mit einem Drahtvorschub mit elektronischer Geschwindigkeitsregelung.
- Zwei Ausgangsbuchsen mit unterschiedlicher Induktivität, die Wahl zwischen weichem und hartem Lichtbogen ändert die Menge der Spritzer und die Einbrandtiefe.
- Vergossene Leiterplatten und Gehäuse IP23, Schutz der Elektronik vor Staub und Feuchte.
- Isolierung der Klasse H, die Wicklungen vertragen höhere Betriebstemperaturen.
- 14-poliger Anschluss für Drahtvorschübe von Lincoln Electric der Reihe LF, in der Beschreibung wird LF-33 genannt.
- Vorbereitung für Wasserkühlung, nach Ergänzung des Kühlgeräts CoolArc 25 arbeiten Sie mit einem flüssigkeitsgekühlten Brenner.
- Übereinstimmung mit den Normen EN 60974-1 und EN 60974-10 sowie die Kennzeichnung CE.
- Verfügbare Serviceunterlagen und Teilekataloge mit Schaltplänen, was die Diagnose und Reparaturen nach Jahren der Arbeit erleichtert.
- Modularer Aufbau, eine Stromquelle bedient verschiedene Drahtvorschübe der Reihe LF, Steuerung und Ausstattung des Arbeitsplatzes wählen Sie also nach der Aufgabe.
- Wicklungen und Gleichrichter für den Dauerbetrieb bei hohen Strömen ausgelegt, Durchgangsbelüftung durch das Gehäuse.
Technische Daten
| Marke | Lincoln Electric |
|---|---|
| Typ | Konstantspannungs-Stromquelle, Transformator mit Gleichrichter |
| Hauptverfahren | MIG/MAG sowie Fülldraht |
| Eingeschränkte Verfahren | E-Hand und WIG Lift |
| Netzspannung | 3 x 400 V mit einer Toleranz von 10% |
| Empfohlene träge Sicherung | 32 A bei 400 V |
| Schweißstrombereich | von 10 bis 420 A |
| Einschaltdauer bei 40°C | 100% bei 325 A und 30,3 V, 60% bei 420 A und 35 V |
| Leerlaufspannung | von 10 bis 39 V |
| Induktivitätsregelung | 2 Stufen, Ausgangsbuchsen |
| Schutzart des Gehäuses | IP23 |
| Isolierklasse | H |
| Kühlung | Gaskühlung, Wasserkühlung als Option mit dem Kühlgerät CoolArc 25 |
| Erforderlicher Drahtvorschub | extern, 14-polige Schnittstelle, zum Beispiel LF-33 |
| Normen | EN 60974-1, EN 60974-10, CE |
| Abmessungen (H x B x T) | 880 x 696 x 1020 mm |
| Gewicht | 152 kg |
Worauf Sie achten sollten
Die Versorgung ist 3 x 400 V mit einer Toleranz von 10% und einer trägen Absicherung von 32 A, also ein eigener Kraftstromkreis. Die Beschreibung lässt andere Spannungsvarianten dieses Modells zu, das Typenschild prüfen Sie also vor Ort. Das ist die Stromquelle allein, ohne Drahtvorschub, für die Arbeit brauchen Sie also einen Drahtvorschub mit 14-poligem Anschluss, ein Zwischenschlauchpaket, einen Brenner und ein Massekabel. Die Karte nennt Gaskühlung, das Kühlgerät CoolArc 25 war ein eigenes Modul.
Ein Gewicht von 152 kg bei Abmessungen von 880 x 696 x 1020 mm bedeutet einen festen Arbeitsplatz und Transport auf einer Palette und kein Tragen. Das Gehäuse IP23 verträgt Staub und schräg fallendes Wasser, aber kein Überfluten. Die Konstantspannungskennlinie führt dazu, dass E-Hand und WIG nur eingeschränkt arbeiten, planen Sie diese Maschine also für Drähte.
Beim Zusammenstellen des Arbeitsplatzes rechnen Sie auch die Leitungen mit. Bei 420 A haben der Querschnitt des Massekabels und die Länge des Zwischenschlauchpakets einen echten Einfluss auf die Spannungsabfälle, bei längeren Wegen wird der Lichtbogen weich, und bei dickem Werkstoff fehlt der Einbrand. Ein flüssigkeitsgekühlter Brenner lohnt sich erst dann, wenn Sie längere Zeit mit den oberen Einstellungen arbeiten, und dann brauchen Sie ein Kühlgerät und Flüssigkeit. Prüfen Sie, ob bei diesem Gerät ein Zwischenschlauchpaket dabei ist und welche Induktivitätsbuchse benutzt wurde, denn davon hängen die erste Einstellung des Lichtbogens und die Menge der Spritzer ab.
